[Kurs] Przepis na robota - Minisumo dla każdego - część 3

[komar93 0]

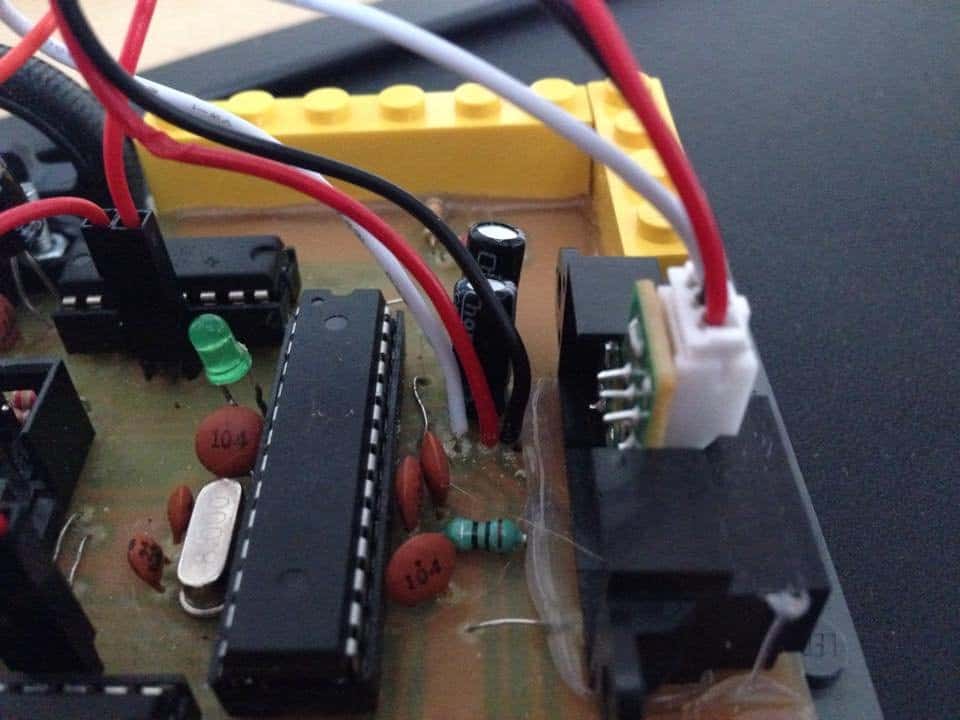

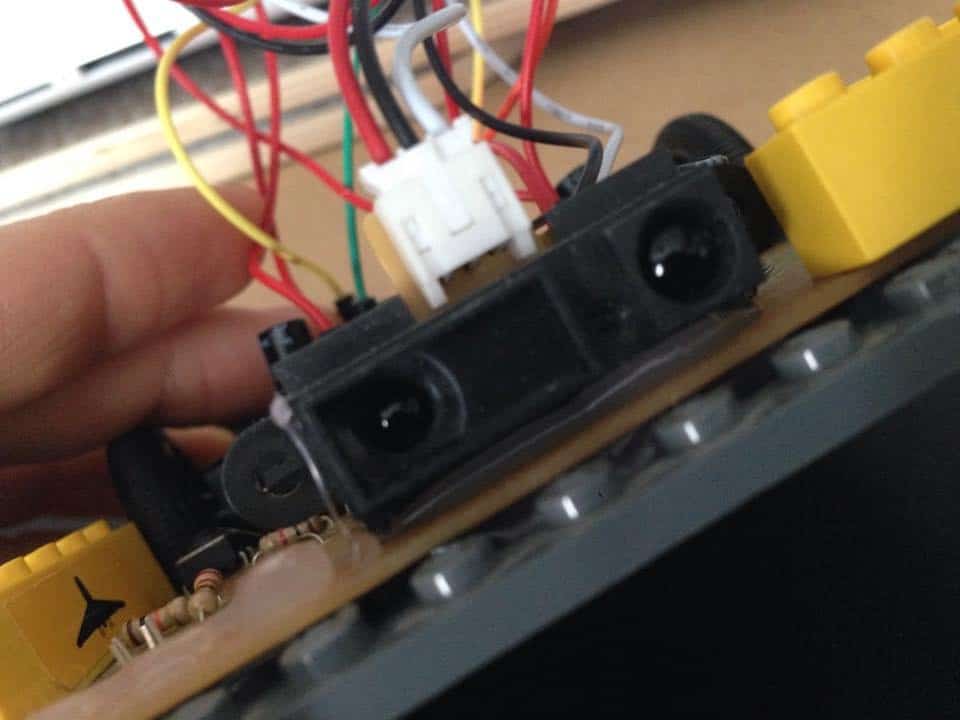

Wydaje mi się, że dobrze podłączyłem:

https://www.forbot.pl/forum/upload_img/obrazki/IMG_54c63f6219c055220.jpg

https://www.forbot.pl/forum/upload_img/obrazki/IMG_54c63f4d3c1225147.jpg

Co do świecenia do sharp po podłączeniu zasilania i podglądu z telefonu nic nie widać ( rozumiem, że chodzi o takie samo sprawdzanie jak CN70?)

[spartakus 6]

Tak, jedna dioda powinna świecić.

Nie podłączałeś go wcześniej w inny sposób? Tak dla testów/zabawy?

Na pewno dobrze polutowałeś przewody do czujnika? Podziel się zdjęciem.

[komar93 0]

"Spartakus" 2 zdjęcia są post wyżej. Nigdy go wcześniej nie podłączałem.

https://www.forbot.pl/forum/upload_img/obrazki/IMG_54c647ecef0e62846.jpg

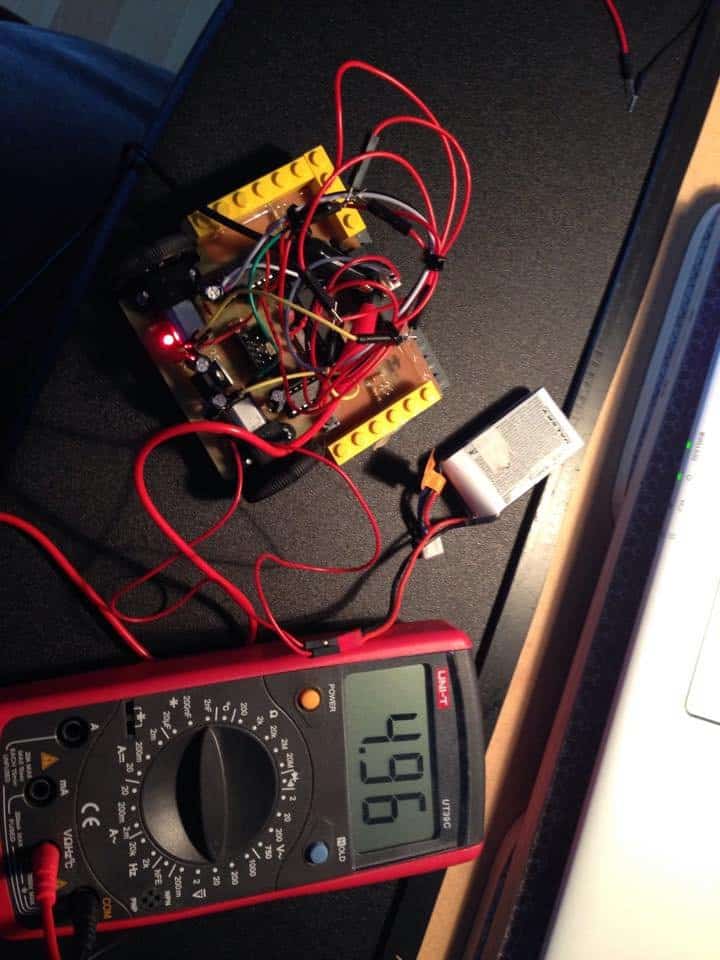

Widzicie zasilanie jest na Sharpie ale jak daje żeby jako opornik był to już nic się nie dzieje ? może sharp nie działa ? Tylko dziwne bo kupiony świeżo z Botlandu :/

[spartakus 6]

Nie zrozumieliśmy się. Prosiłem o zdjęcie lutów.

Zmierz napięcie na wyjściu czujnika (sygnał wyjściowy), poruszaj przed nim ręką i sprawdź czy mierzona wartość się zmienia.

[Polecacz 101]

Szukasz producenta PCB? Sprawdź firmę JLCPCB. Dlaczego warto?
   • Prototypy PCB 2-warstwowe za 2$ (gotowe w 24 godziny)
   • Prototypy PCB 4-warstwowe za 5$
   • Montaż SMT od 7$
   • Produkcja w profesjonalnej fabryce (zobacz film)
Sprawdź też » Jak powstaje PCB? Wycieczka po fabryce

[komar93 0]

Już wysyłam

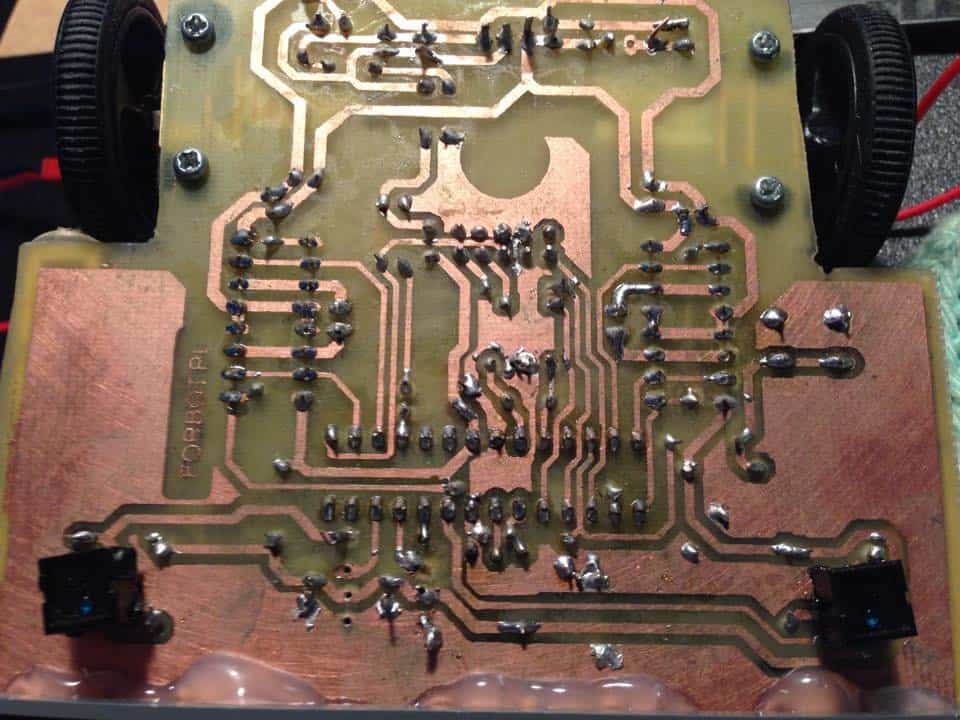

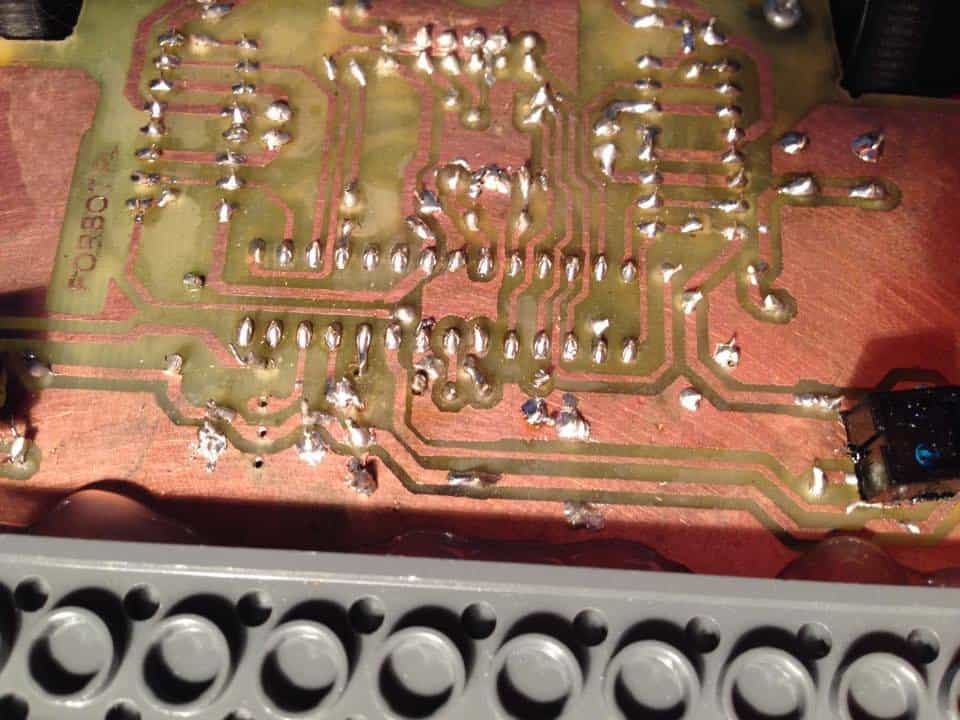

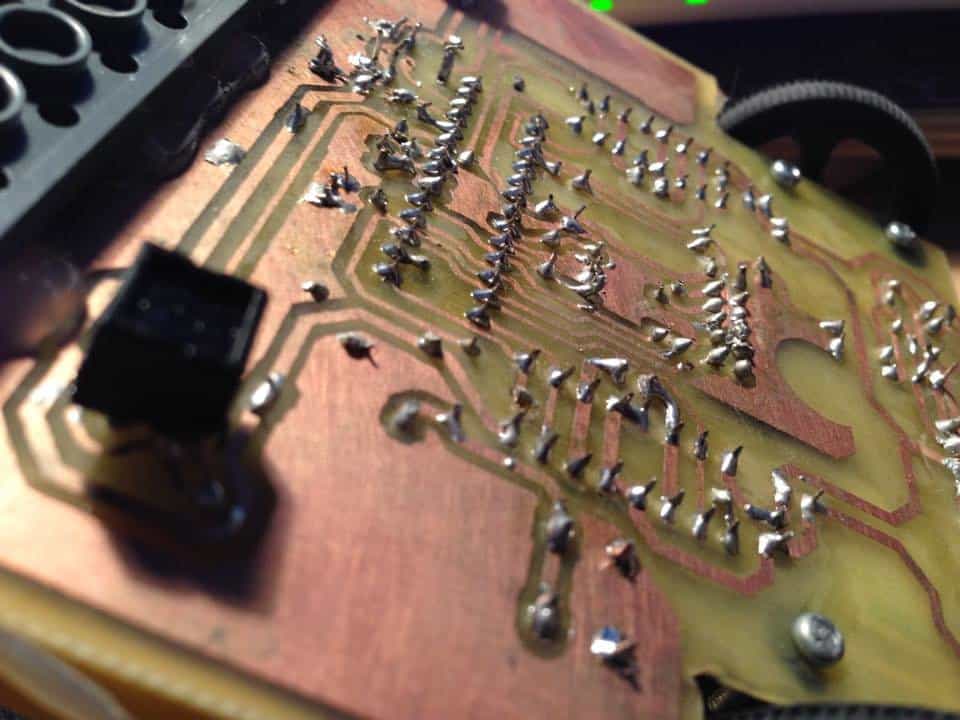

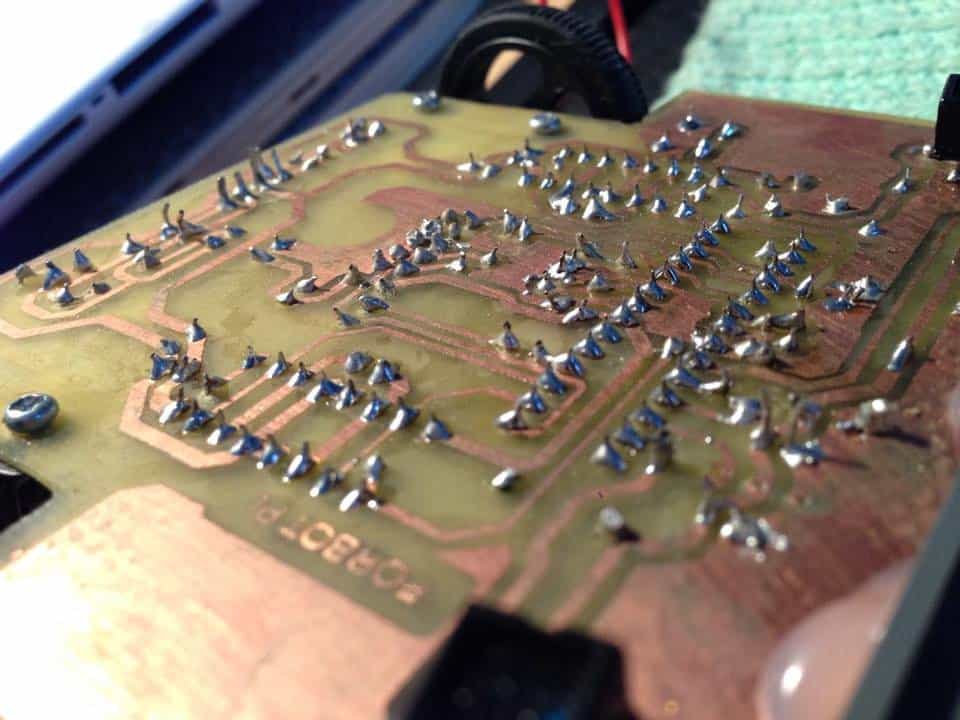

Luty:

https://www.forbot.pl/forum/upload_img/obrazki/IMG_54c64f23d908f2183.jpg

https://www.forbot.pl/forum/upload_img/obrazki/IMG_54c64f305e2049673.jpg

https://www.forbot.pl/forum/upload_img/obrazki/IMG_54c64f3ca32d46977.jpg

https://www.forbot.pl/forum/upload_img/obrazki/IMG_54c64f491186e1369.jpg

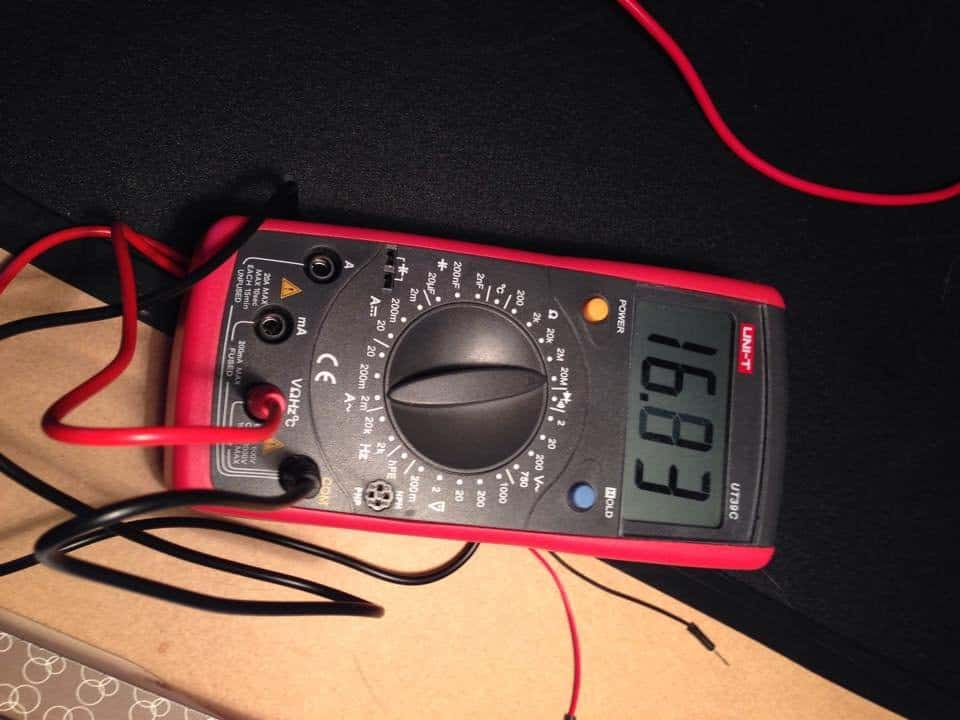

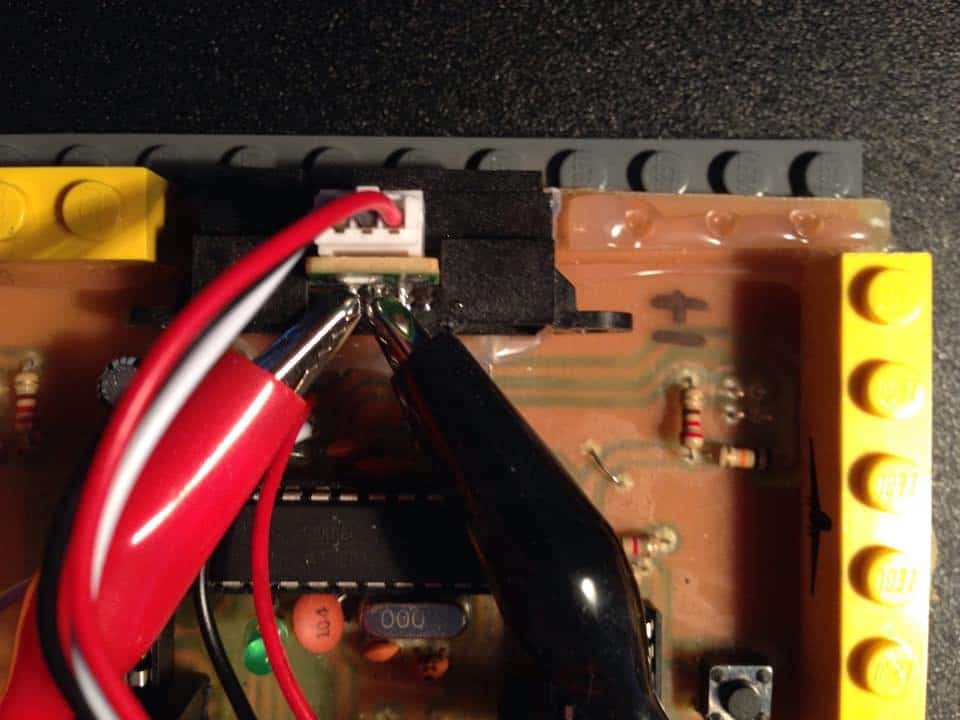

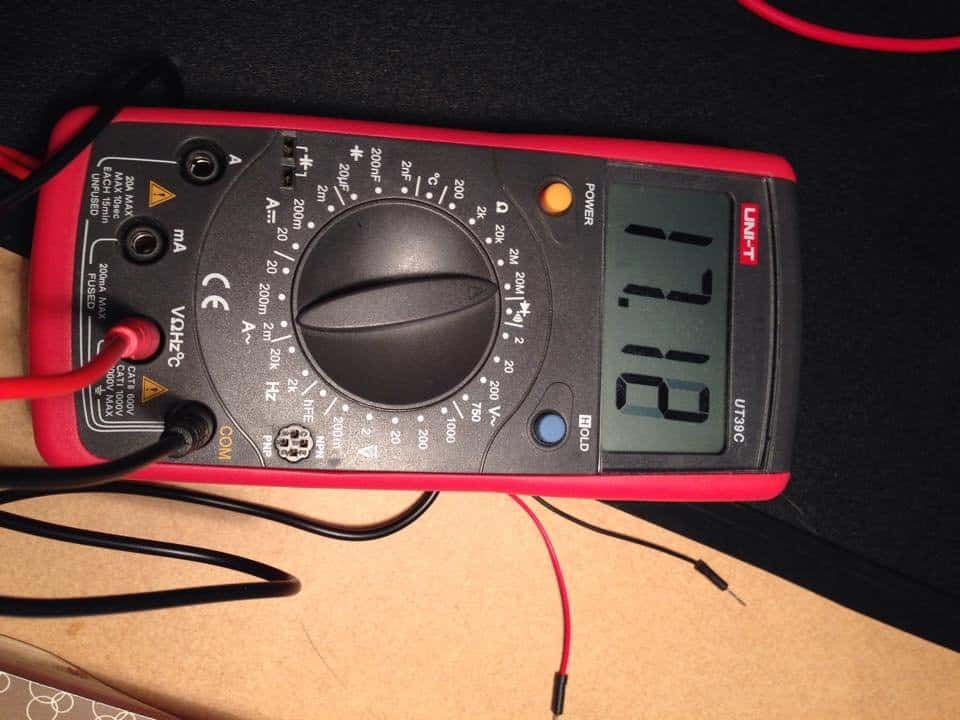

Podłączyłem zasilanie: sygnał wyjściowy i masa na mierniku ustawione 20M. Nie dokońca zmienia się tak jak przykładam rękę ale coś się dzieje.

https://www.forbot.pl/forum/upload_img/obrazki/IMG_54c64f0e1dae73877.jpg

https://www.forbot.pl/forum/upload_img/obrazki/IMG_54c64eff2be455278.jpg

https://www.forbot.pl/forum/upload_img/obrazki/IMG_54c64e91985d46973.jpg

[spartakus 6]

Napięcie zmierz, nie rezystancję.

[komar93 0]

Zostało zdefiniowane, że sharp nie działa wypiąłem go i podłączyłem do innego zasilania. Sharp nie świeci pod telefonem. Możliwe, że go wcześniej przepaliłem ponieważ jest to już moja trzecia płytka a na poprzedniej były zwarcia. Dziękuję za pomoc

[spartakus 6]

Nigdy go wcześniej nie podłączałem.

Tylko dziwne bo kupiony świeżo z Botlandu :/

Sharp nie świeci pod telefonem. Możliwe, że go wcześniej przepaliłem ponieważ jest to już moja trzecia płytka a na poprzedniej były zwarcia.

Gubisz się w zeznaniach

Apel do wszystkich piszących z prośbą: Jeśli opisujesz problem i chcesz aby ktoś Ci pomógł to pisz prawdę. Chcemy Ci pomóc i każda zatajona informacja przeszkadza w tej pomocy.

Sorry za offtop.

[komar93 0]

Oczywiście moje niedomówienie chodziło mi o to, że był on tylko przyklejony i wlutowany do płytki ale nigdy nie sprawdzany ponieważ na pierwszych dwóch płytkach były zwarcia na programatorze i tylko tym się zajmowałem przez co było dużo innych przyczyn gdzie coś nie działało. Dopiero teraz dochodząc do tego momentu w którym jestem ostatnim czynnikiem z którym jest coś nie tak to Sharp. Pozdrawiam i dziękuję za pomoc

[robo1973 0]

Witam !!!

Nie działają mi czujniki lini. Z wyjścia mam 2 V na białym a 5 na czarnej lini. Dioda nie zapala się Zmieniałem const linia i nic. Pozostałe programy testowe działają Co może być nie tak ?

Rozwiązane Trzeba zmienić rezystory polaryzujące w czujnikach optycznych R4 i R5 na 20 k

[qbeczek 1]

Witam, mamy problem, SinaProg nie wykrywa atmegi, napięcie na pinach jest ok. 5 V, W czym może być problem? Mamy nowy programator i nową atmegę.

[Treker 2108]

qbeczek, jaki konkretnie błąd otrzymałeś? Zainstalowałeś odpowiednie sterowniki, sprawdziłeś 10 razy połączenia ?

[qbeczek 1]

Połączenia sprawdzone, wydaje mi się, że wszystko jest ok.

W SinaProg wyskakuje błąd rc=-1

Zainstalowałem MKAvrcalutor a tam pojawia się komunikat w konsoli:

Nazwa "avrdude.exe" nie jest rozpoznawalna jako polecenie wewnętrzne lub zewnętrzne, program wykonywalny lub plik wsadowy.

Próbowałem zainstalowac avrdude lecz z marnym skutkiem. A i to samo w IOS, windows XP i 7, 10, już różne sprzęty odpalałem i dalej to samo. Sterowniki instalowałem, a może być cos w tym, ze mam programator USBAsp?

[wszystkozajete 0]

Podpięcie pod układ baterii 9V spowoduje uszkodzenie podzespołów?

Mam w domu nową baterię,która poniewiera się po szufladach i chciałbym ją wykorzystać.

[marek1707 2253]

Temat był wałkowany wielokrotnie, ostatnio tutaj:

https://www.forbot.pl/forum/topics33/prad-pradowi-nie-rowny-to-samo-napiecie-rozny-efekt-vt12125.htm
