Kurs elektroniki – #1 – napięcie, prąd, opór i zasilanie

[Gieneq]

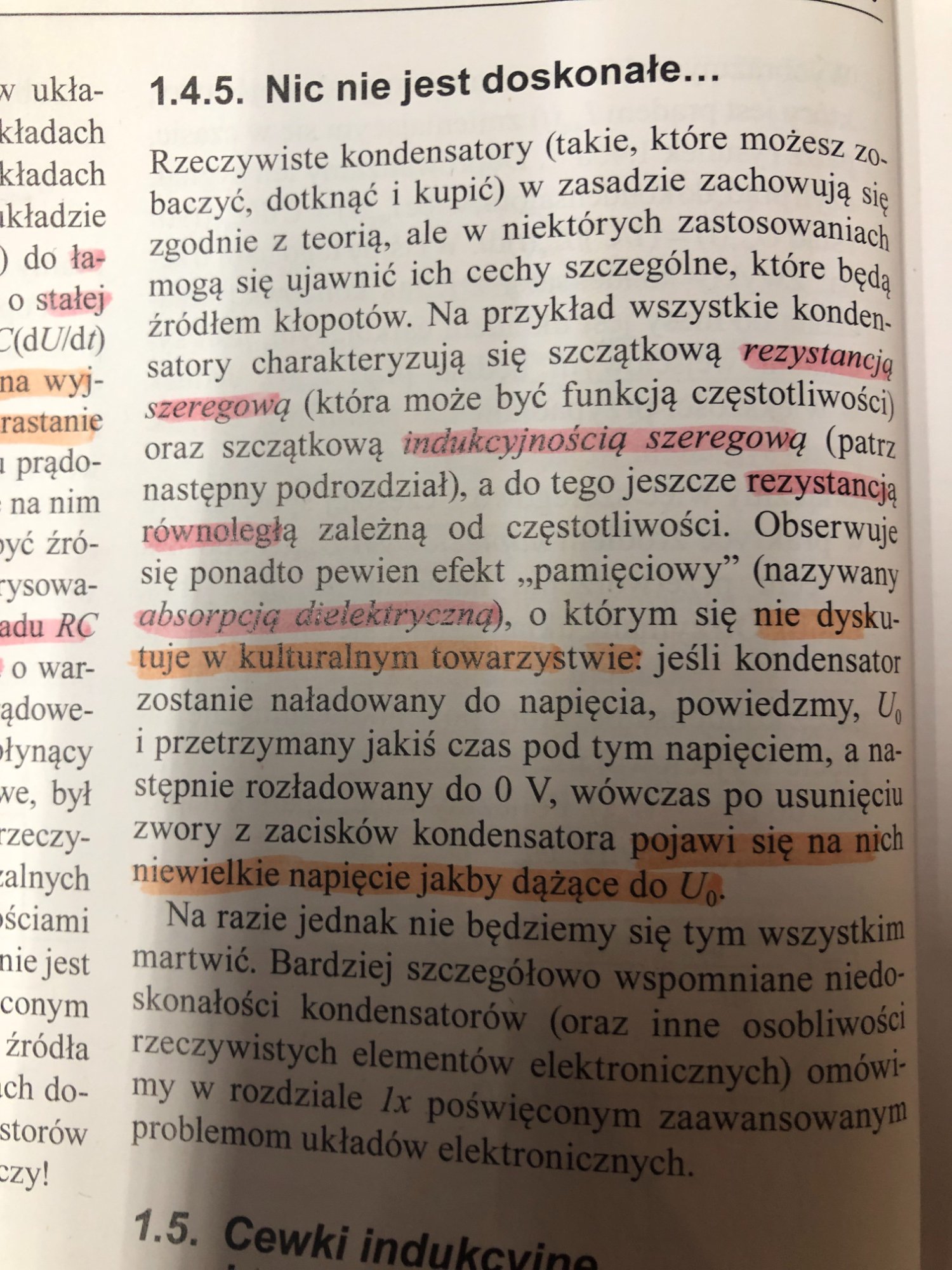

@stereochild rzeczywistość a teoria to temat rzeka. Ostatnio trochę się dokształcam (siedzę w elektronice od dzieciństwa, studia i dalej się uczę). Dziś trafiłem na piękną uwagę:

Niestety nie wiem jeszcze dlaczego jest to tak kontrowersyjny temat, że nie powinno się go poruszać w kulturalnym towarzystwie, ale jak widać elektronika kryje wiele ciekawostek 😁 albo jak to ujął w poprzednim akapicie autor książki „Przed nami jeszcze wiele pasjonujących rzeczy!”.

[kamixel]

Naprawdę ciekawy kurs. Mój opór wynosił mniej więcej 1800R. Pozdrawiam !!!



[JaboLtron]

No dobra jeszcze raz, kilka pytań dla pewności...

1. Jeśli zwiększę napięcie, to czy natężenie (prąd)  też wzrośnie?? (bez żadnego oporu)

2. Czy jeśli zasilanie ma 9V, to czy zawsze prąd wychodzący będzie taki sam? tzn siła tego prądu (czy zależy od danego zasilania)

3. Mierzenie prądu, czyli wpinanie miernika między układ, można wpinać gdzie  się chce??, lub (w interesujący nas pomiar np. przed diodą i za diodą)

4. No i ten kran z wodą, to kiedy odkręcę kran zwiększa się natężenie czy "chole.ny" prąd???

Pytania może trochę nielogiczne tak więc przepraszam..... i w miarę możliwości dziękuję za odpowiedź

[H1M4W4R1]

20 minut temu, JaboLtron napisał:

1. Jeśli zwiększę napięcie, to czy natężenie (prąd)  też wzrośnie?? (bez żadnego oporu)

Bez oporu nie popłynie prąd, bo to oznacza, że obwód jest otwarty. Każdy zamknięty obwód ma przynajmniej minimalny opór (niemierzalny, ale ma)

21 minut temu, JaboLtron napisał:

2. Czy jeśli zasilanie ma 9V, to czy zawsze prąd wychodzący będzie taki sam? tzn siła tego prądu (czy zależy od danego zasilania)

Jeżeli zasilanie ma 9V, to prąd zależy od rezystancji zastępczej układu podłączonego do tego zasilania. Jeżeli rezystancja wynosi 100R, to prąd będzie wynosił 90mA, jeżeli 1000R, to prąd wyniesie 9mA - zgodnie z prawem Ohma.

22 minuty temu, JaboLtron napisał:

3. Mierzenie prądu, czyli wpinanie miernika między układ, można wpinać gdzie  się chce??, lub (w interesujący nas pomiar np. przed diodą i za diodą)

Wpinasz go szeregowo w miejscu, w którym chcesz zmierzyć prąd. To czy jest to przed komponentem czy za nie ma znaczenia.

23 minuty temu, JaboLtron napisał:

4. No i ten kran z wodą, to kiedy odkręcę kran zwiększa się natężenie czy "chole.ny" prąd???

Natężenie i prąd są często stosowane zamiennie. Odkręcając kran z wodą zwiększasz "napięcie", co za tym idzie zgodnie z prawem Ohma przy identycznym "oporze" zwiększy się "prąd". (Mocno naciągane).

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[paby]

u mnie768 k pomiar ciala, fajnie!

[tru_IN]

U mnie opór skacze od 1000 do 1600 (zależy jak mocno ścisne)

[Treker (Damian Szymański)]

@tru_IN witam na forum 🙂 Tak, to normalne - opór w tym ćwiczeniu mocno zależy od siły z jaką ściska się sondy miernika.

[inzlaba]

Dzięki za pierwszą lekcje. Wszystko przedstawione jasno. Rodzinka została zmierzona, a córka czeka na kolejne "moje" wykłady 🙂

[Treker (Damian Szymański)]

@inzlaba miło słyszeć, że kurs jest pomocny! Powodzenia w dalszych eksperymentach 🚀

[eDarek]

Super kurs :D mam zamiar przerobić podstawy i arduino, Jestem ciekaw jak mi pójdzie. Rewelacja chłopaki za dostępność.

[Treker (Damian Szymański)]

@eDarek miło słyszeć, że się podobało 🙂 Koniecznie sprawdź też drugi poziom kursu podstaw elektroniki, znajdziesz tam dużo ciekawych informacji, które przydadzą się również podczas pracy z Arduino: https://kurs.forbot.pl/elektronika2

[qarol]

U mnie opór ciała na poziomie 800. Największy jest jak wstaję rano 😅(żart).

Tak się zastanawiam, jeśli są rezystory o określonej wartości stałej to czy są takie o rezystancji zmiennej? Na zasadzie np. potencjometra?

[Treker (Damian Szymański)]

@qarol witam na forum 🙂

1 godzinę temu, qarol napisał:

Tak się zastanawiam, jeśli są rezystory o określonej wartości stałej to czy są takie o rezystancji zmiennej? Na zasadzie np. potencjometra?

Tak, to właśnie potencjometr jest rezystorem o zmiennym oporze. Jest to po prostu jedna z "konfiguracji" w jakiej może on pracować. Polecam początek tego poradnika: https://forbot.pl/blog/rodzaje-potencjometrow-i-charakterystyki-regulacji-a-b-c-id52584

[4321]

Myślałem, że napięcie to różnica potencjałów dwóch punktów więc dlaczego pomiar działa tylko przy przyłożeniu sond do biegunów tej samej baterii? Przyłożyłem sondę do plusa baterii A i do minusa baterii B -> wynik 0, tak samo po przyłożeniu sondy do metalowej obudowy lampki, kranu itp.

[Treker (Damian Szymański)]

@4321 aby zmierzyć różnicę potencjałów musisz mieć jakiś punkt odniesienia w tym wypadku masa, minus baterii. Jeśli masz dwie niezależne baterie to nie ma między nimi żadnego wspólnego punktu. To tak jak z mierzeniem wysokości względem poziomu morza - ten poziom musi być dla wszystkich znany, aby było to możliwe. Jeśli chcesz mierzyć napięcie na dwóch bateriach to musisz połączyć je minusami. Wtedy wspólny minus oraz plus jednej baterii da jeden wynik, a wspólny minus i drugi plus da inny wynik.
