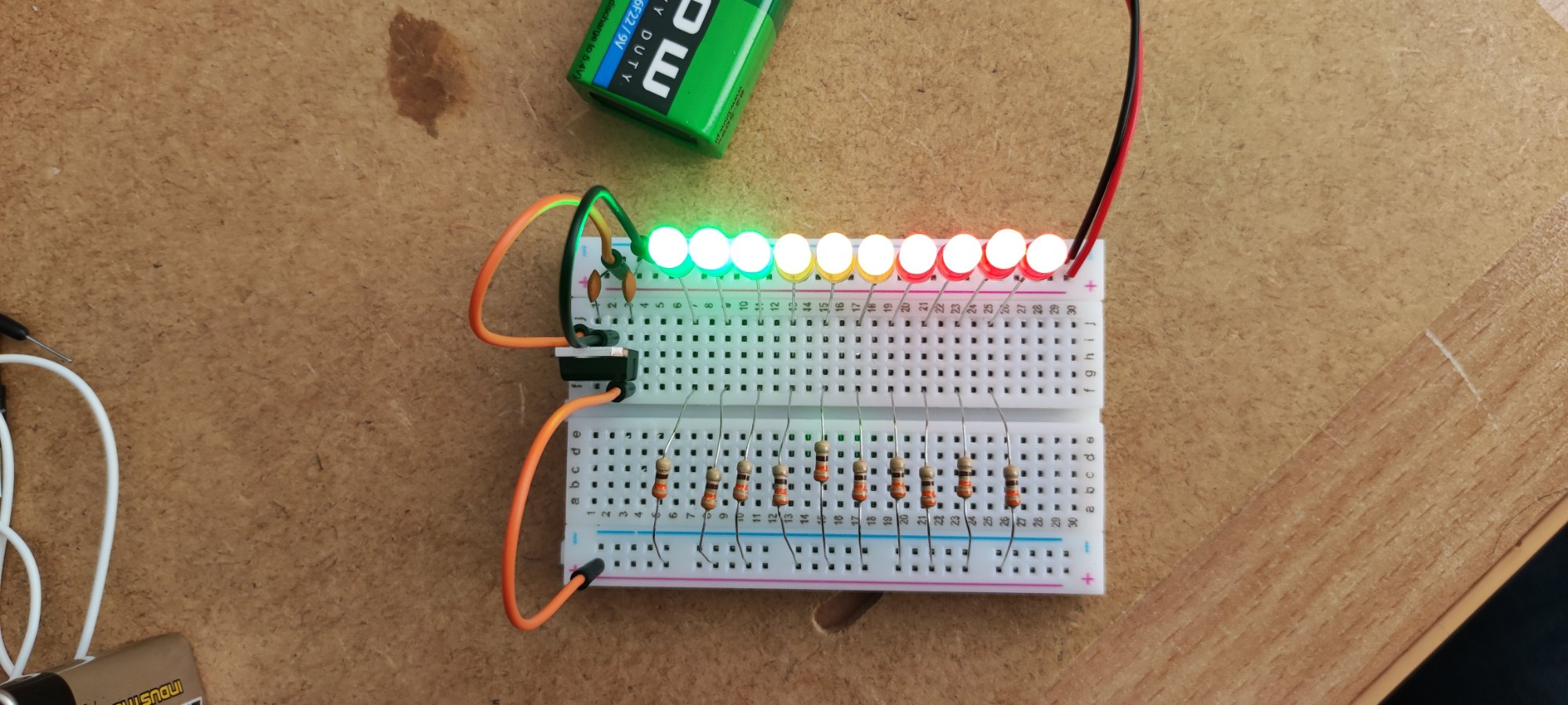

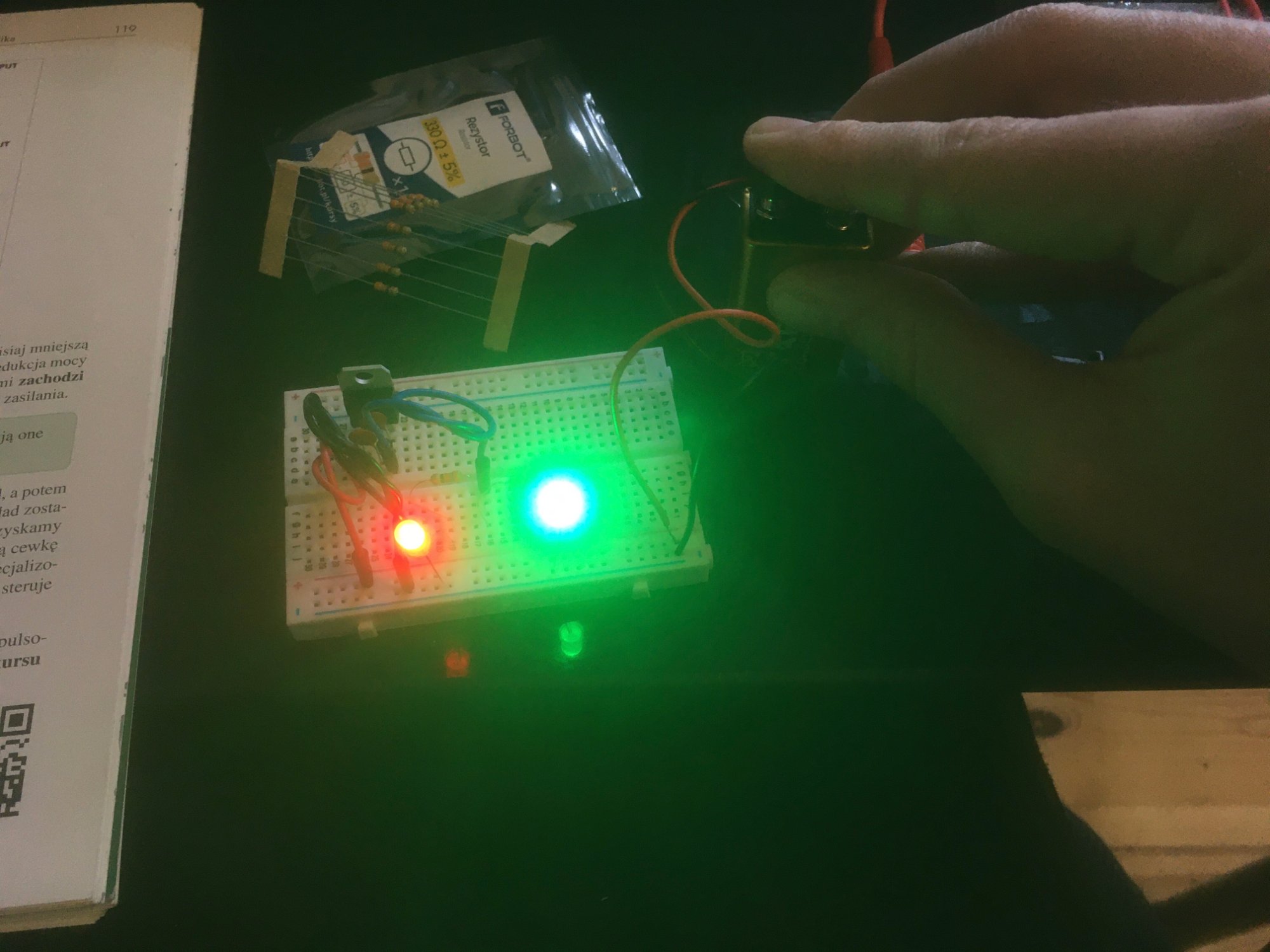

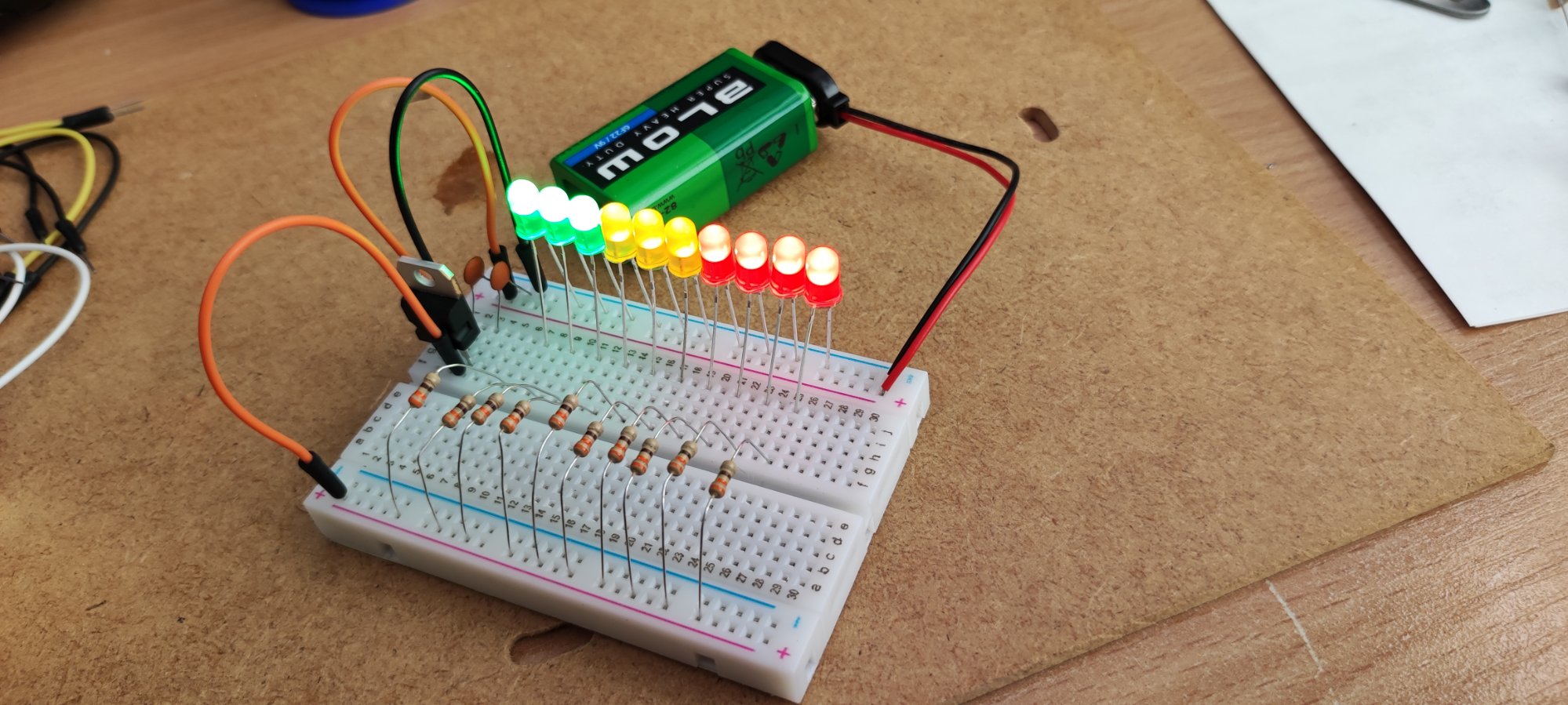

Pff, gapa ze mnie źle po prostu diody podłączyłem, odwrotnie. Nadal się świeciły, ale nie było tak jak w doświadczeniu. Po prawidłowym wykonaniu doświadczenia zauważyłem, jednak bez obciążenia mam 5,00 V a z obciążeniem 4,98 V więc tak super równo to nie jest, ale chyba dopuszczalny jest taki spadek?

[Gieneq]

@modok340 Tak jakbyś nawet miał tam z 4,85 to też jest to 5V 🙂 Inżynierskie zaokrąglenia bywają dość spore, ale zależy od tego co mierzysz. Są elementy wykonane z ogromną dbałością, np. źródło napięcia czy prądu nie powinno zbyt mocno odbiegać od zadanej wartości i tam odchyłki są naprawdę małe.

[modok340]

Okej, dzięki za odpowiedź.

[marcinek0110]

Super kurs. Wszystko tak fajnie wytłumaczone, że nie tylko potrafię zbudować te układy ze schematów, ale i rozumiem co robię. A przynajmniej tak mi się wydaje😅

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Gieneq]

@marcinek0110 fajnie, cieszymy się, że wkręciłeś się w temat, tak trzymaj! 💪

[Zaworov]

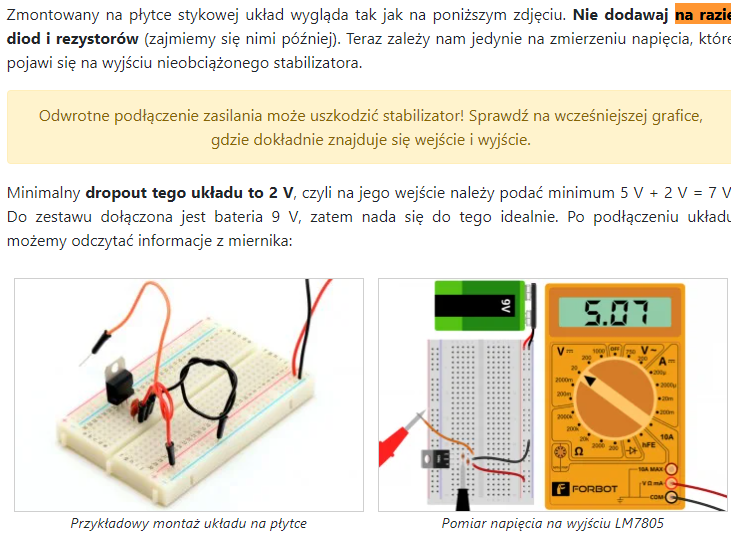

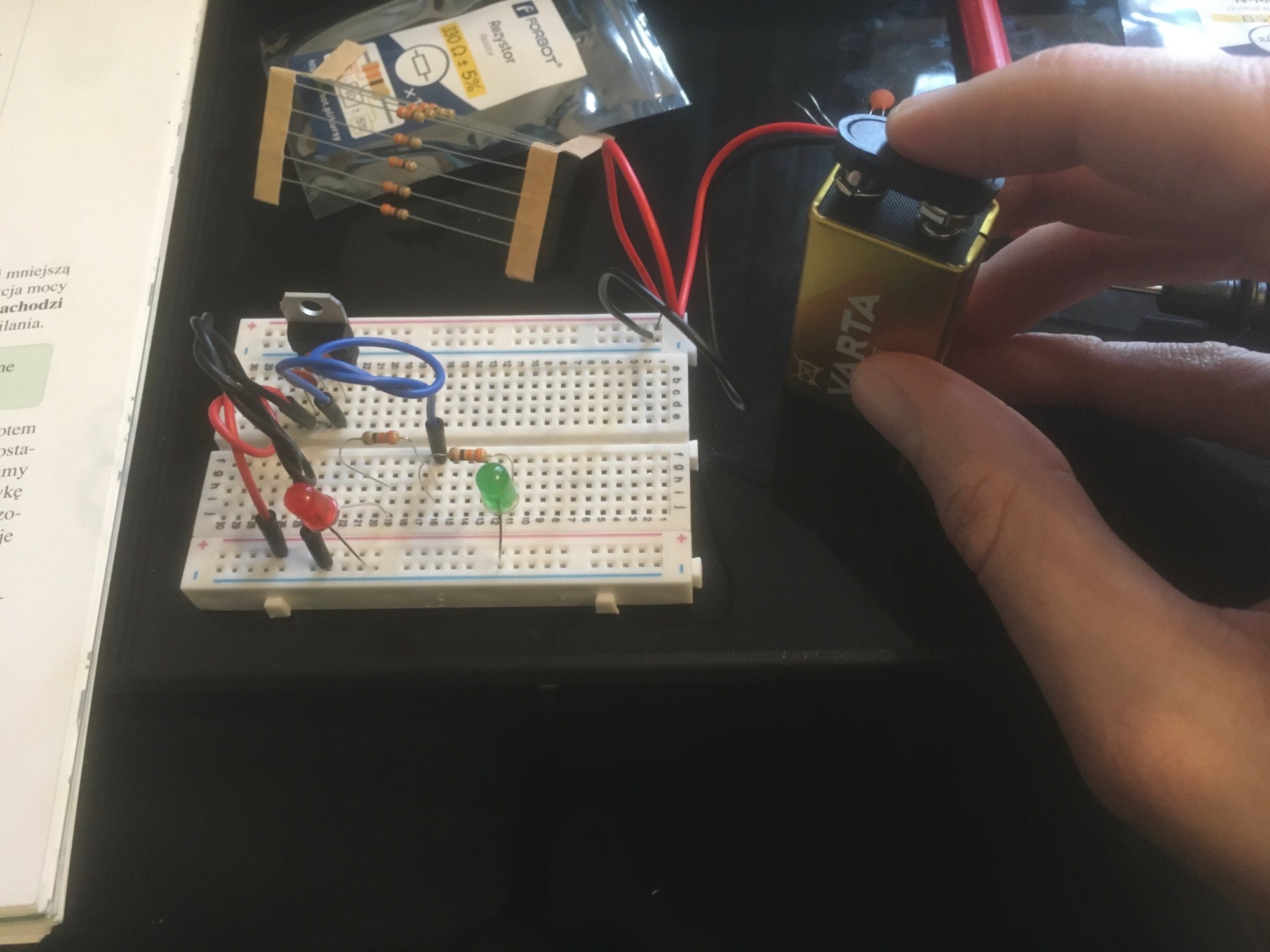

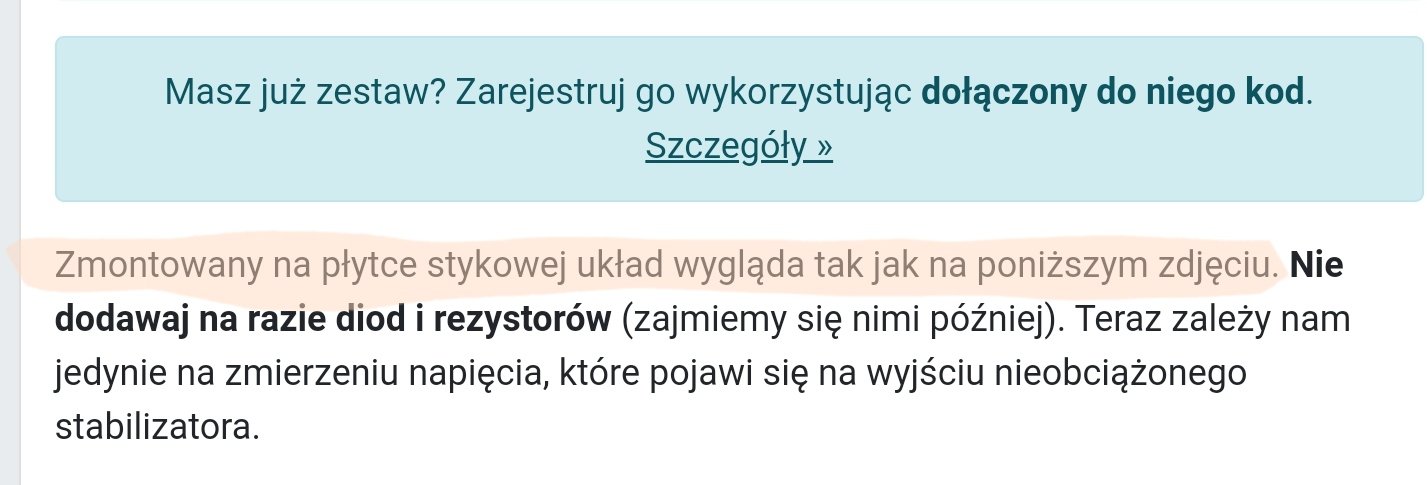

Hmm... Nie ma tego zdjęcia...? Czy coś źle patrzę? Nastepny obrazek to układ z ledami i rezystorami już.

[Gieneq]

@Zaworov a te 2 zdjęcia nie pasują? Jak coś nie działa to spróbuj odświeżyć stronę, czasem coś się przytnie, ale to raczej rzadkość.

[Zaworov]

To właśnie był ten problem. Przepraszam za fałszywy alarm 🙂

[marcin2x4]

Pytanie o podłączenie zasilania według poniższego:



Dlaczego przy zmianie strony wejścia zasilania diody już nie świecą?

Czy ma to coś wspólnego z budową płytki stykowej? Myślałem, że wprowadzony prąd krąży po układzie niezależnie od strony z której wchodzi.

[lukaszd82]

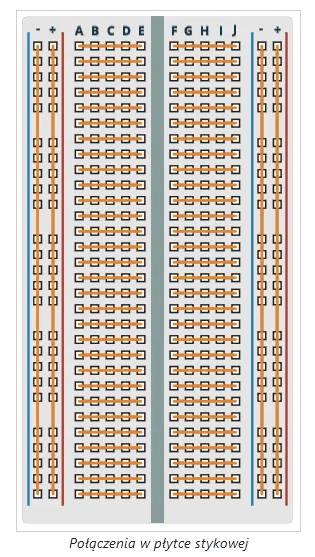

Proponuję zacząć od spr. układu połączeń wewnętrznych płytki stykowej. Prawa i lewa strona płytki nie ma połączenia...

Schematycznie zaznaczyłem jak to wygląda.

Duże płytki często linie zasilania mają jeszcze rozdzielone w środku nawet po jednej stronie ..

Dzięki temu można na jedynej płytce stykowej mieć kilka napięć do dyspozycji.

Edytowano Luty 18, 2023 przez lukaszd82

[marcin2x4]

5 minut temu, lukaszd82 napisał:

Proponuję zacząć od spr. układu połączeń wewnętrznych płytki stykowej. Prawa i lewa strona płytki nie ma połączenia...

Ok, ma to sens po sprawdzeniu rozkładu blaszek.



[Fennixs]

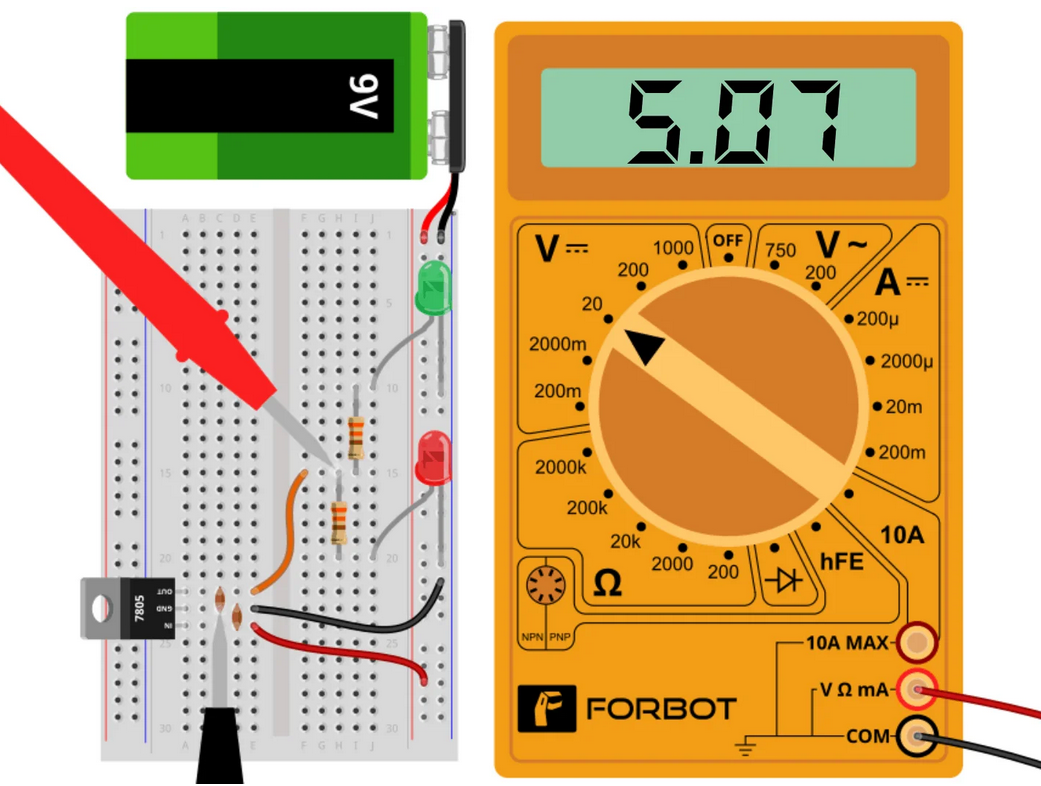

Hej mam taki problem otóż podłączyłem jak na obrazku najpierw bez diod napięcie wyszło mi ok.3,2V  później z diodami mam napięcie 2V. Czy jest to wina że coś jest uszkodzone czy jakoś źle mierzę? Osobno sprawdziłem baterię i nadal ma 9V wymieniłem też stabilizator na drugi z zestawu ten sam LM7805 i nie ma różnicy

[lukaszd82]

Niektóre duże płytki mają dodatkowo w środku rozdzielone linie zasilania...

Zobacz, nawet jest to rozrysowane na płytce

Edytowano Luty 18, 2023 przez lukaszd82

[Treker (Damian Szymański)]

@marcin2x4 w sprawie płytek stykowych polecam lekturę tego artykułu, jest tam wszystko rozrysowane: https://forbot.pl/blog/jak-dziala-plytka-stykowa-zdjecia-budowa-przyklady-id21978

17 godzin temu, lukaszd82 napisał:

Niektóre duże płytki mają dodatkowo w środku rozdzielone linie zasilania...

Tak, to prawda. Dla formalności i porządku dodam jednak, że w naszych zestawach płytki nie posiadają takiego rozdzielenia.

17 godzin temu, Fennixs napisał:

Hej mam taki problem otóż podłączyłem jak na obrazku najpierw bez diod napięcie wyszło mi ok.3,2V  później z diodami mam napięcie 2V. Czy jest to wina że coś jest uszkodzone czy jakoś źle mierzę? Osobno sprawdziłem baterię i nadal ma 9V wymieniłem też stabilizator na drugi z zestawu ten sam LM7805 i nie ma różnicy

@Fennixs pokaż proszę dla formalności zdjęcie swojego układu - może coś tam jeszcze znajdziemy. Zmierz również jakie jest napięcie na baterii, gdy jest ona podłączona do układu.

[Fennixs]

Dnia 19.02.2023 o 12:51, Treker napisał:

@marcin2x4 w sprawie płytek stykowych polecam lekturę tego artykułu, jest tam wszystko rozrysowane: https://forbot.pl/blog/jak-dziala-plytka-stykowa-zdjecia-budowa-przyklady-id21978

Tak, to prawda. Dla formalności i porządku dodam jednak, że w naszych zestawach płytki nie posiadają takiego rozdzielenia.

@Fennixs pokaż proszę dla formalności zdjęcie swojego układu - może coś tam jeszcze znajdziemy. Zmierz również jakie jest napięcie na baterii, gdy jest ona podłączona do układu.

Jak podłączę cały układ z diodami i sprawdzam miernikiem te kabelki podłączone do baterii to mam 5,5V a jak odłączę to mam z powrotem 9V. W załączniku dodałem dwa zdjęcia tylko w rar bo aparat robi zdjęcia jpeg.

Stabilizatory.rar
