[Microsumo] Fila

[ps19]

Jak poprawisz to wrzuć screeny.

[fazi787]

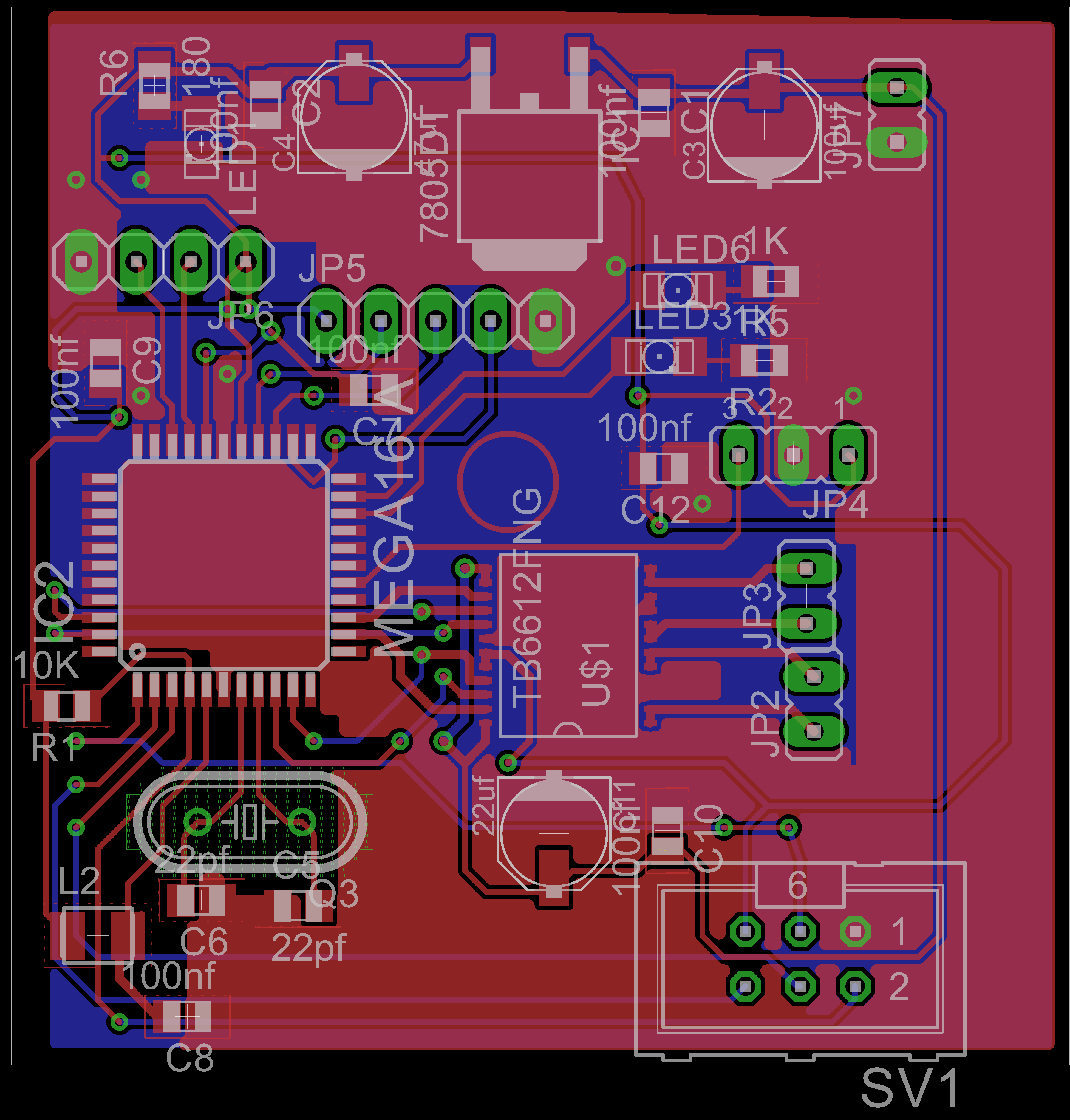

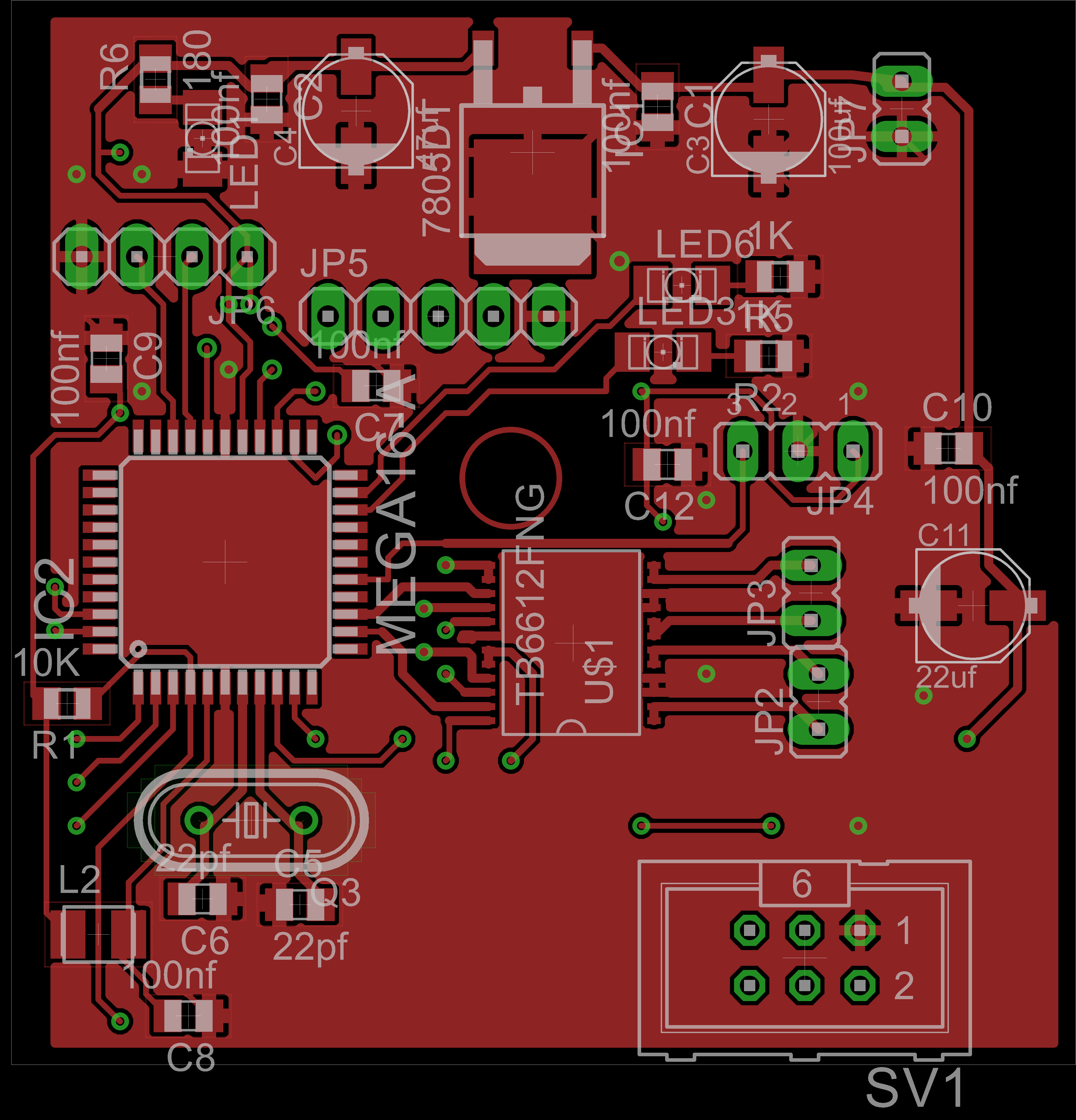

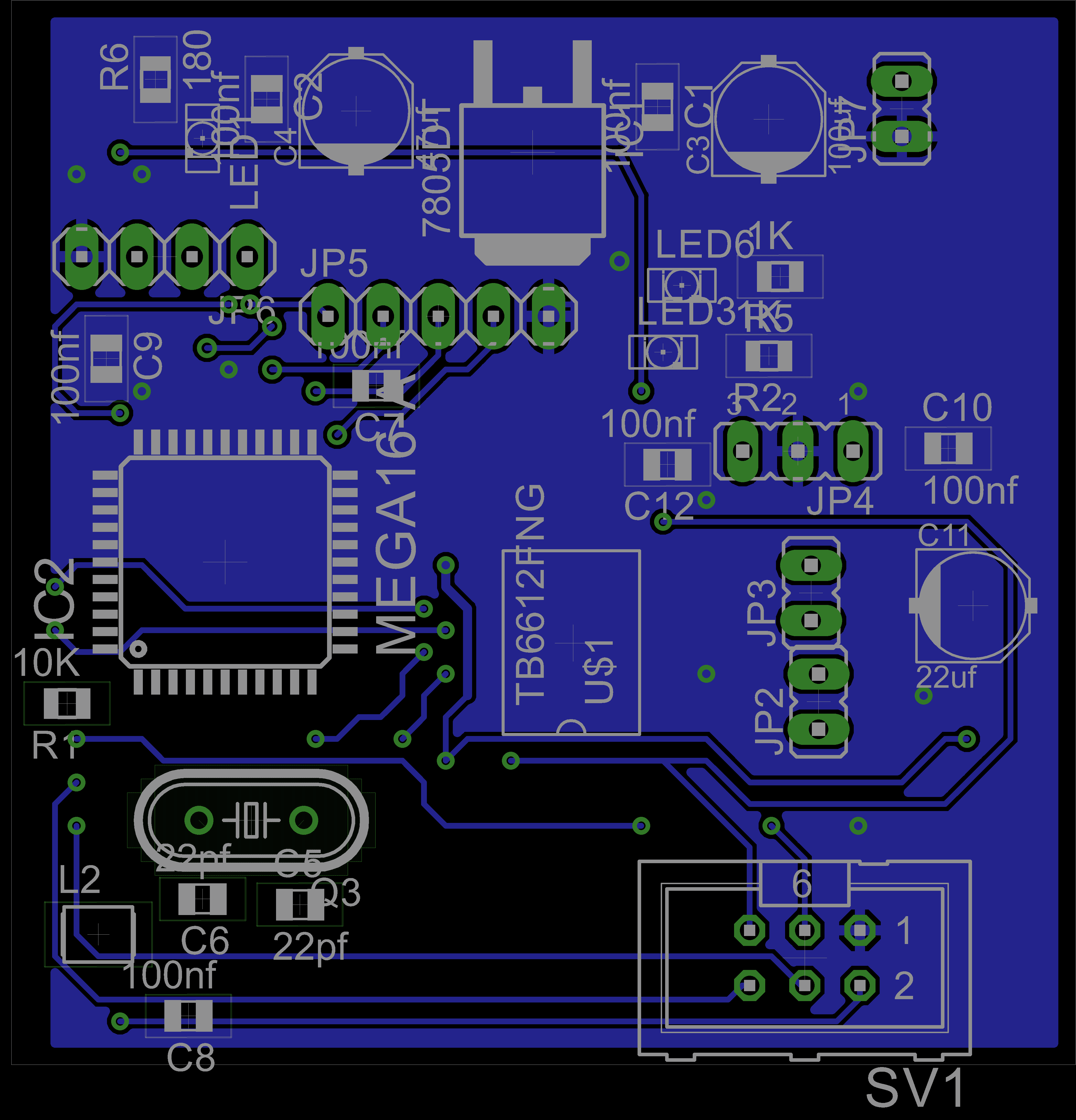

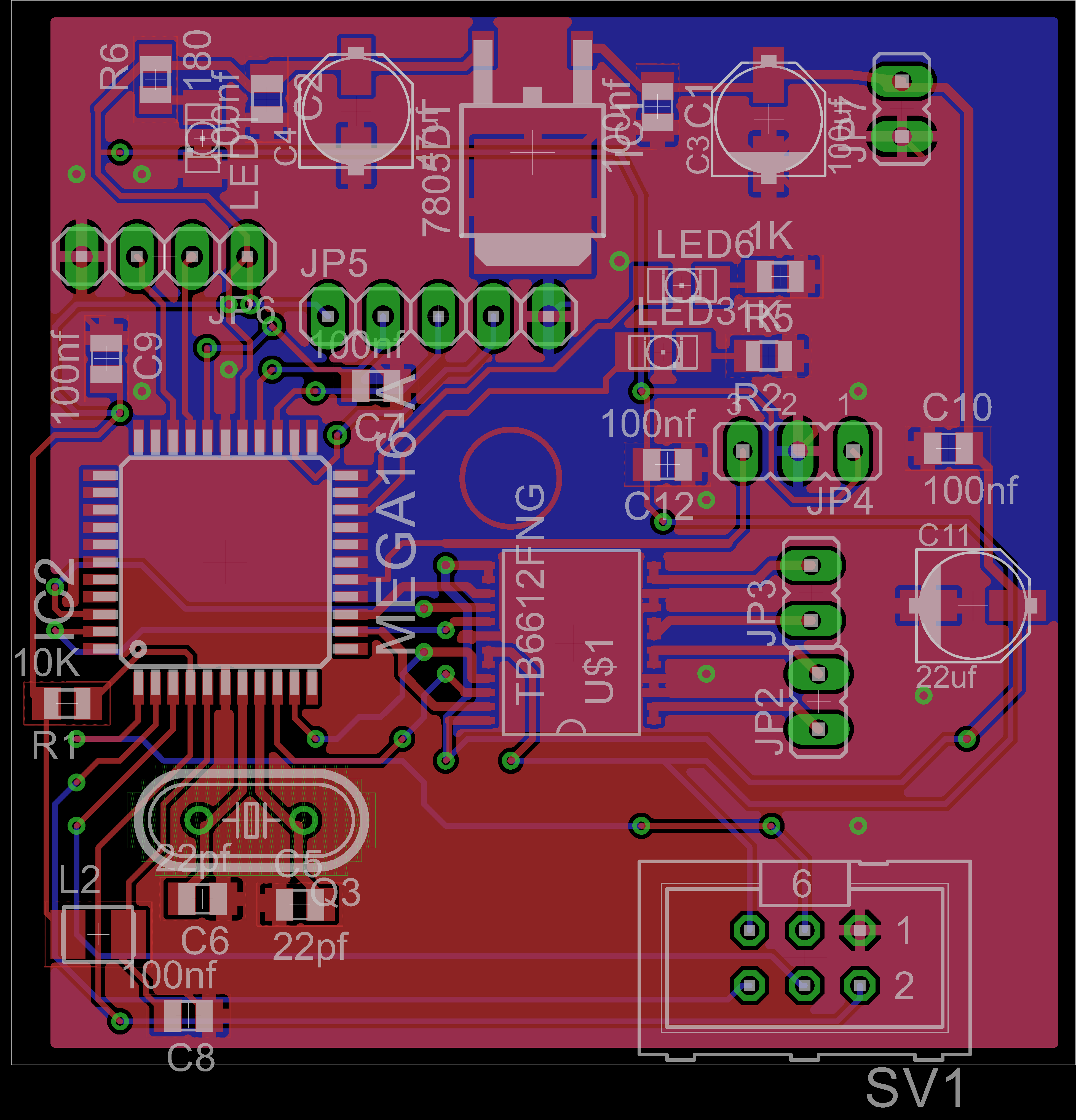

Poprawiona płytka z kwarcem:

[Chumanista]

Te rozlanie GND pomiędzy padami i nóżkami nie wygląda dobrze. Te samotne przelotki mają łączyć GND? Jedna z nóżek mostka ma ścieżkę donikąd. Lutowanie tego 7805 uczyni cię nieszczęśliwym człowiekiem. C11 jest trochę nigdzie.

[fazi787]

Chumanista a jak rozlać tą masę? Która to ścieżka mostka? C11 i C10 dałem bliżej mostka więc powinno być dobrze 🙂

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Chumanista]

Nie wiem czy rozlewanie masy ma tu sens.

6 pin po lewej.

[fazi787]

6 pin jest podpięty pod masę 🙂

[Chumanista]

A, z tej strony, fakt. Ja bym pozbył się rozlania i pogrubił ścieżki od zasilania.

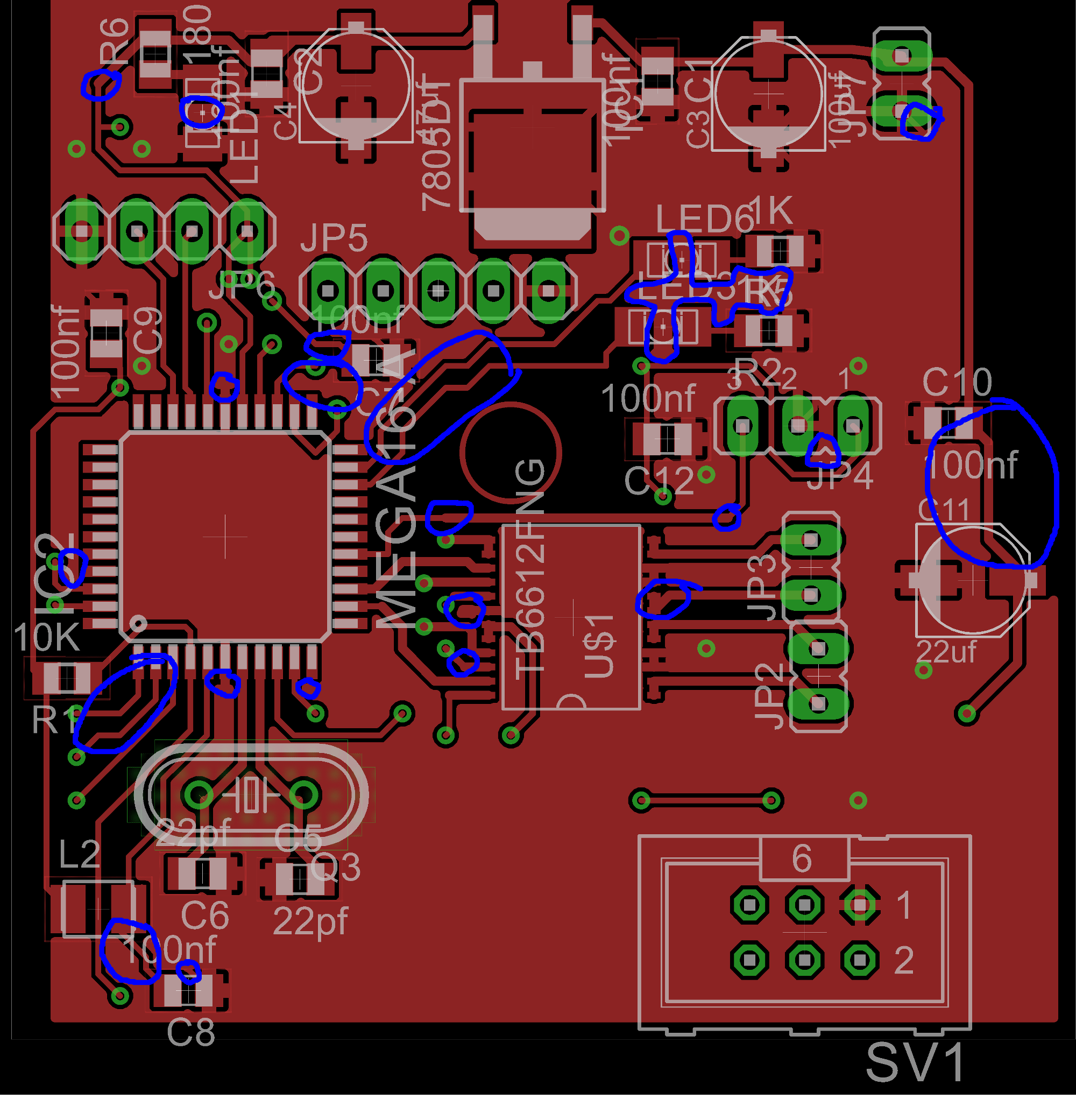

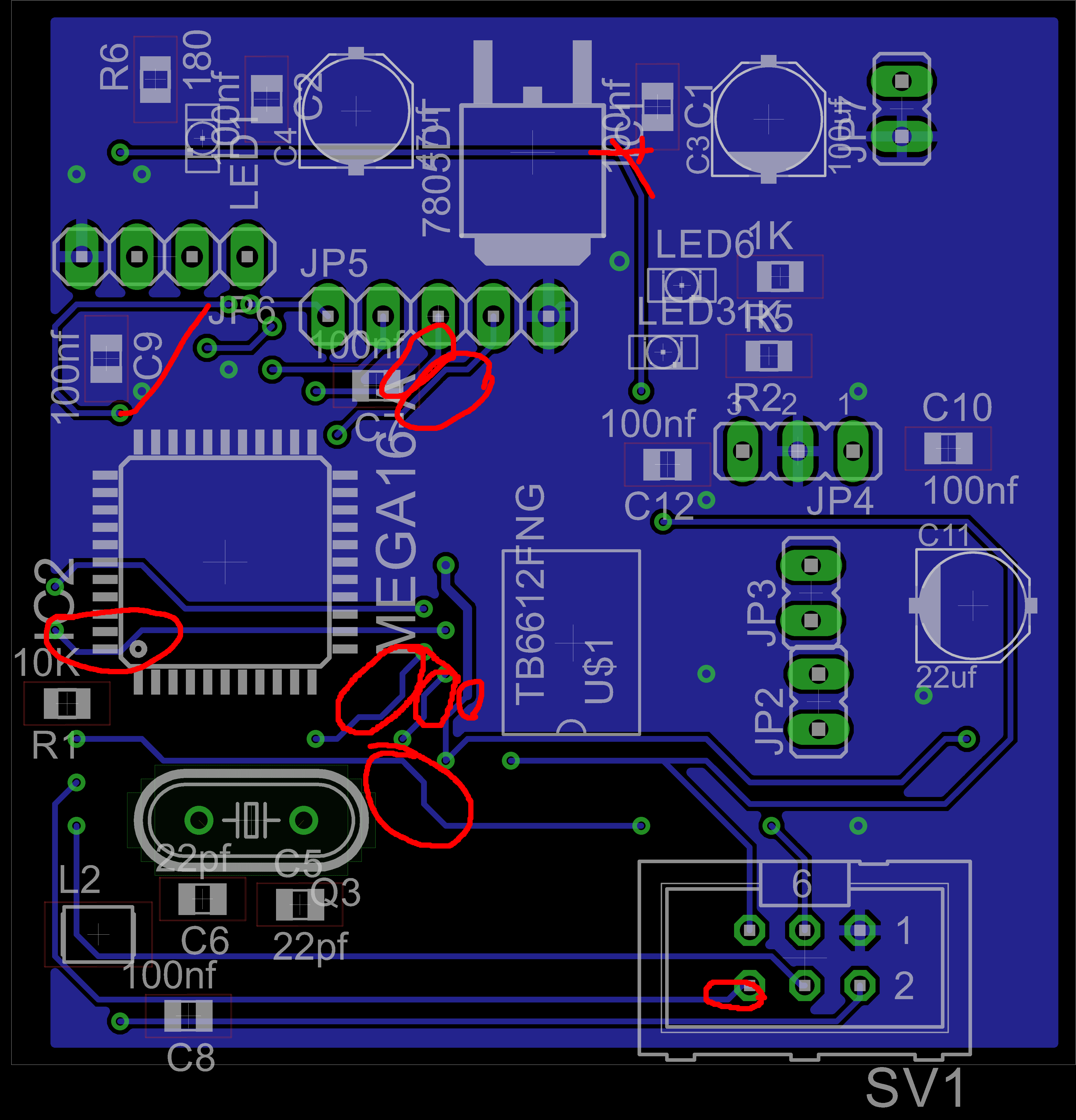

Zaznaczyłem Ci rzeczy które bym zmienił. Dziwne kąty, zmiany grubości ścieżki bez powodu, dziwny routing, takie tam.

__________

Komentarz dodany przez: Treker

Zdjęcia zaraz poprawię, z jakiej przeglądarki korzystasz?

Komentarz dodany przez: Chumanista

Najnowszy Firefox.

[fazi787]

Ok dzięki za rady, poprawie to. Ale mam pytanie jak ograniczyć tą masę? Jak usunąć masę z zaznaczonych przez Ciebie miejsc?

[Treker (Damian Szymański)]

fazi787, przed rozlaniem masy narysuj tam coś na warstwach tRestric/bRestric.

[Chumanista]

Jak routowałeś ścieżki? FreeRouter?

[fazi787]

Treker, dzięki

Chumanista, FreeRouter? Co to jest? 🙂

[Chumanista]

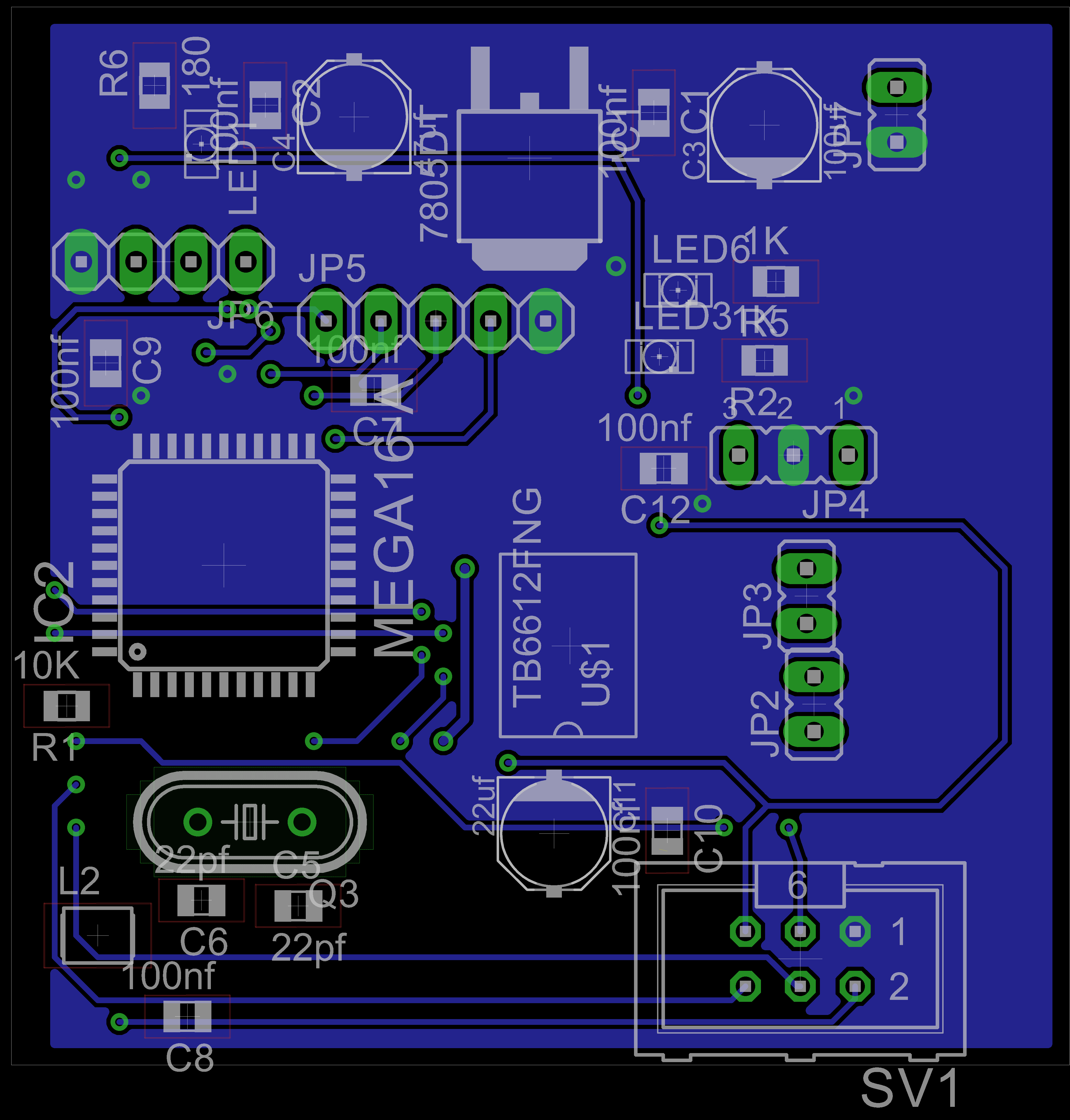

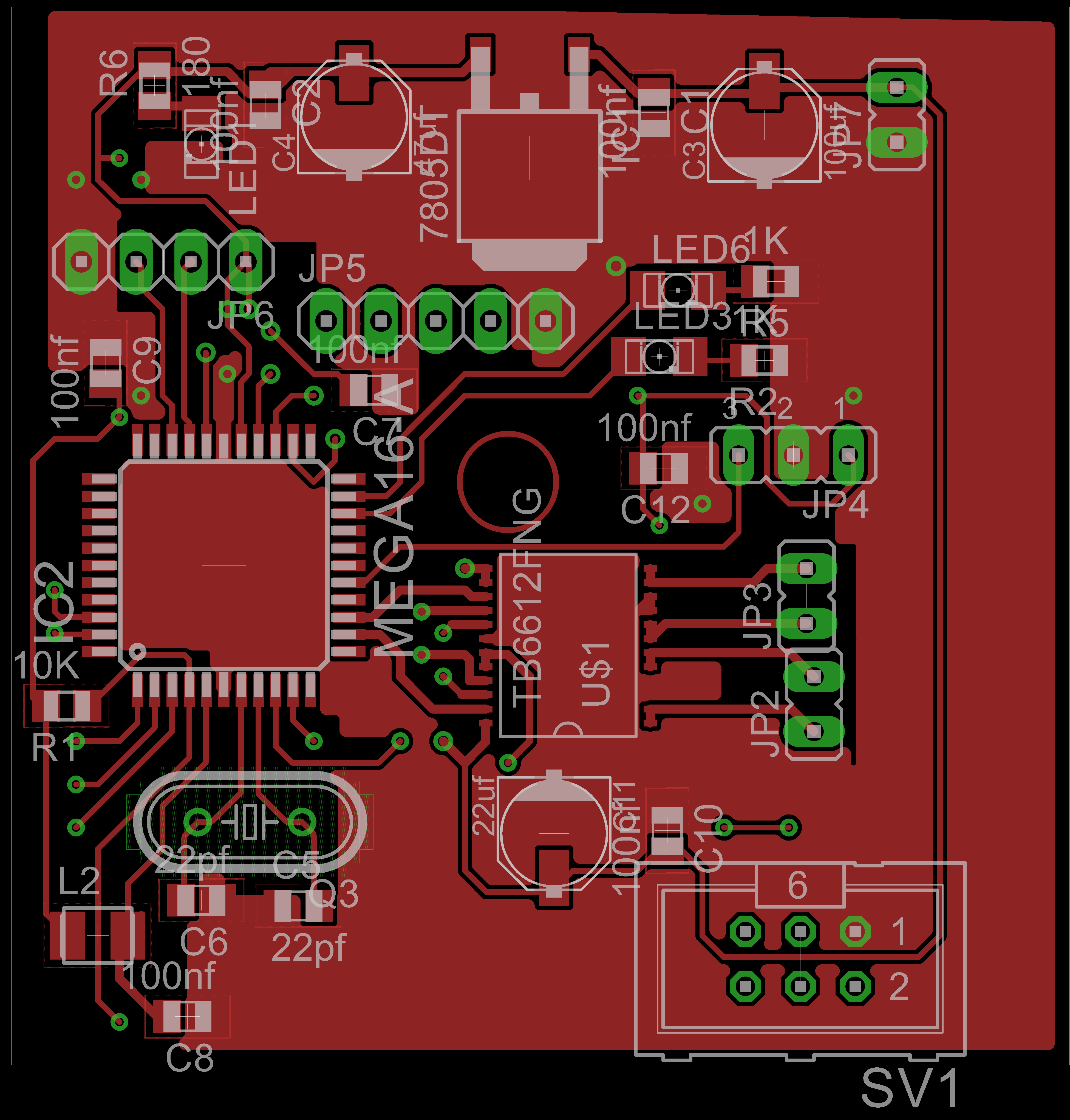

Nadal nie poprawiłeś tych bezsensownych załamań na ścieżkach. Ta ścieżka na czerwonym z prawego pinu JP4 jest dziwna. Powiększ odstęp rozlania od wszystkiego, za mały jest.

FreeRouter to najlepszy darmowy automatyczny router.

Ja zwykle używam go a potem poprawiam dziwactwa które robi. To mi daje najlepsze wyniki. Zdjęli go z internetu ale w załączniku jest ostatnia kompilacja (dodaj .jar na końcu bo inaczej mi nie przepuszcza).

@Treker może rozważ usunięcie tych ograniczeń na typy plików?

__________

Komentarz dodany przez: Treker

Dopuszczanie plików wszelkich typów jest stosunkowo niebezpieczne. Obrazki można wrzucać normalnie, a każdy inny plik można spakować i zamieścić jako ZIP, dla użytkownika końcowego wychodzi na to samo, a bezpieczniej i mnie miejsca zajmuje 😉

Komentarz dodany przez: Chumanista

Skoro i tak mogę dodać .zip to co za różnica dla bezpieczeństwa że nie mogę dodać .exe? Wszystko jedno. BTW: Gmail rozpakowywuje archiwa szukając wykonywalnych.

FreeRouter.c

[madman07]

Garść uwag ode mnie 😉

Podczas prowadzenia ścieżek nie podłączaj tych należących do masy - jeżeli zamierzasz wylać ją potem, w większości przypadków masa sama się podepnie. W dodatku zostanie zrobione to w elegancki sposób szczególnie, gdy masz włączoną opcję 'thermals' (czyli nie zalanie masy na pad lutowniczy). W przeciwnym wypadku wyjdą trochę dziwne rzeczy.

Jak już wylewasz masę, pamiętaj, by ustawić parametr 'isolate' na nieco większy. W ten sposób pozbędziesz się wylewania masy pod tak małymi elementami jak rezystory/diody, a sama masa oddali się nieco od pozostałych ścieżek i nie będziesz miał niebezpieczeństwa zwarcia.

I nie bój się prowadzić ścieżek pod innymi elementami na innej warstwie, to nie gryzie 😉

[Bobby]

madman07, w takich wysokoprądowych układach pozostawienie masy samej sobie do połączenia to chyba najgorsze co można zrobić - nie masz praktycznie żadnej kontroli nad tym, w jaki sposób będzie płynął prąd w niej, w najgorszym wypadku masa prądowa będzie biegła w tym samym miejscu co analogowa. Jasne - w ms na pololkach ten duży prąd to max 3-4A, a ADC używane jest tylko do odczytywania czujników linii lub ktirów, ale nie ma co uczyć się złych nawyków 😉

[madman07]

Bobby, jeżeli już ktoś wylewa masę to traci kontrolę nad jej prowadzeniem i ewentualnymi pętlami masy 😉 Uważam, że w przypadku masy analogowej tudzież wysokoprądowej warto ją zaznaczyć na schemacie inaczej, albo poprowadzić ręcznie. Wiadomo, że niepożądane by było, aby zasilanie silników płynęło np. tuż pod wrażliwym na zakłócenia MCU 😉
