Kurs elektroniki II - #4 - komparatory napięć

[jand]

19 godzin temu, fribble3 napisał:

: Przykładając sondę "+" do nóżki 1, a sondę "-" do nóżki 7 powinno dać spadek napięcia 0,6...0,7V dla sprawnego scalaka.

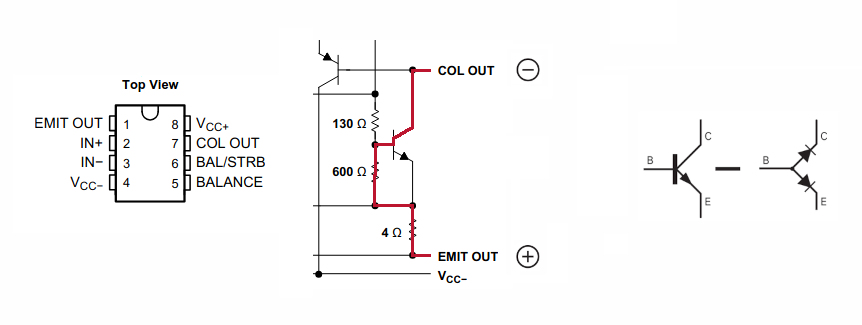

Patrzę na schemat wnętrza układu LM311 i nie bardzo wiem czemu tak miałoby być.

[fribble3]

Dnia 13.04.2025 o 16:47, jand napisał:

Patrzę na schemat wnętrza układu LM311 i nie bardzo wiem czemu tak miałoby być.

Jest to spadek napięcia na złączu B-C na tranzystorze wyjściowym wewnątrz układu scalonego.

[jand]

OK, nie zwróciłem uwagi na niewielkie wartości oporników w tej ścieżce.

Nie wiem jednak, czy sprawdzenie pojedynczego złącza jednego tranzystora (gdy wszystkich jest kilkanaście) można nazwać sprawdzeniem układu scalonego.

Ja rozumiem, że akurat ten tranzystor jest bardzo narażony na uszkodzenie przy nieostrożnym obchodzeniu się z układem, ale mimo wszystko układ ten może się uszkodzić na wiele innych sposobów, których ta próba nie wykryje.

[jakubm90]

@fribble3 Zrobiłem, pomiar tak jak powiedziałeś i na każdym LM311 wychodzi mi 0.88 V pomiędzy nóżkami 1 i 7. Natomiast nie wiem czy zwróciłeś uwagę, w drugim poście napisałem, że użyłem potencjometru 10k zamiast 5k, czy to może być problemem? Bo mierząc napięcie pomiędzy nóżkami 2 i 3 w skrajnych pozycjach potencjometru waha się ono od -1.10 do 1.10 V. Czy to nie jest zbyt mała różnica napięcia dla LM311, bo dioda nie świeci tylko czasami zdarzy się jej mrugnąć dosłownie na sekundę bez kręcenia potencjometrem.

[jand]

5 godzin temu, jakubm90 napisał:

waha się ono od -1.10 do 1.10 V.

To całkowicie powinno wystarczyć. Aby komparator zmienił swój stan wystarczy różnica napięć mniejsza niż mV.



[adafil]

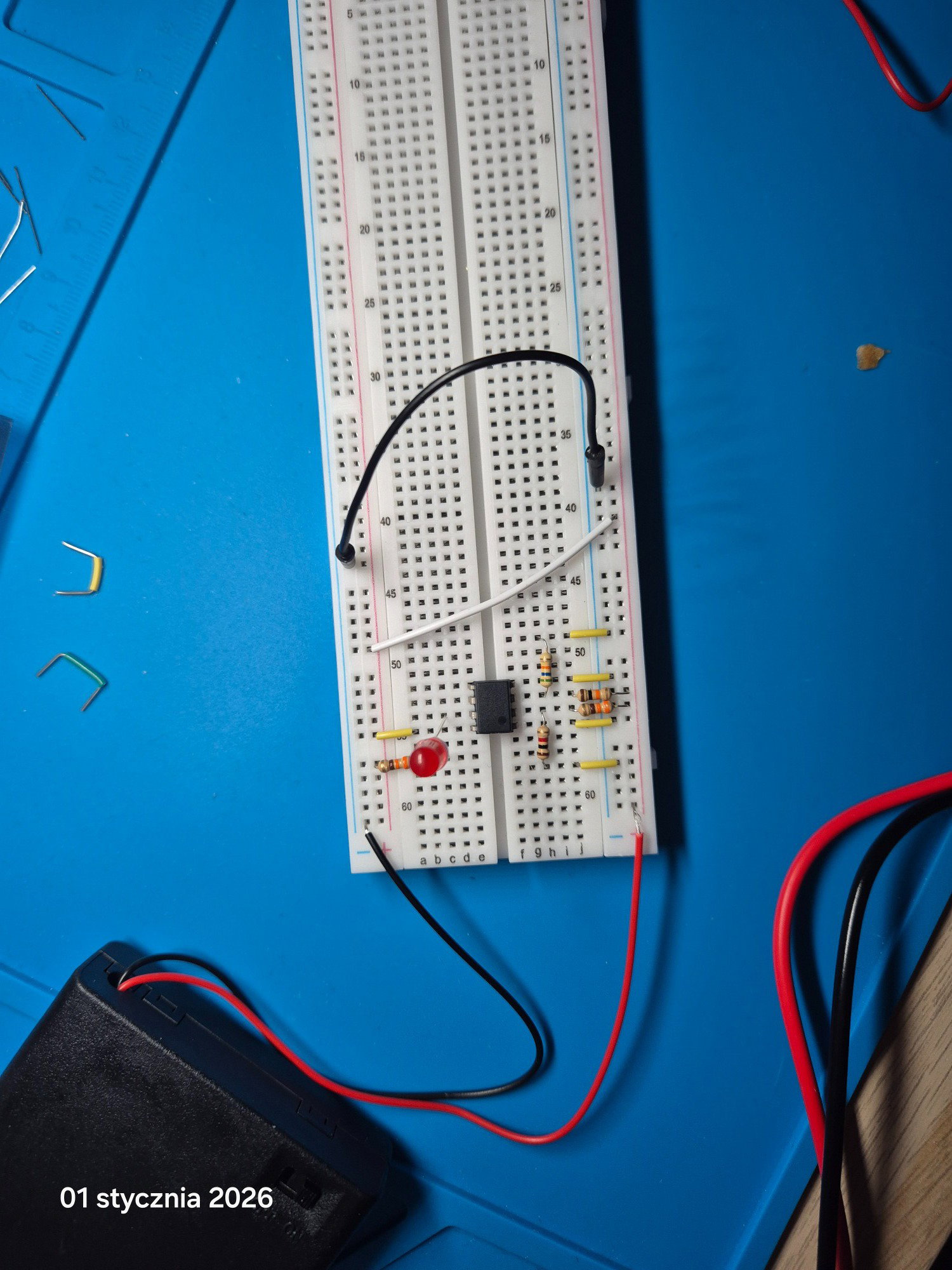

Czesc, probuje załapać zasade działania komparatora w praktyce poprzez zmiane rezystorów. W załaczonym zdjeciu wg moich obliczen i podczas sprawdzania miernikiem do wejscia nieodrwacalnego dociera napiecie ok 4.84V a do wejscia odwracającego 5.48V. Mimo to z wyjscia komparatora do diody dociera napiecie ok 5V zamiast 0V ktorego bym sie spodziewal. Nie moge złapać co robie źle

[Treker (Damian Szymański)]

@adafil witam na forum  Wydaje mi się, że rozwiązaniem Twojego problemu jest hasło open collector, a dioda na wyjściu trochę tu "miesza" i utrudnia interpretację wyników. Spróbuj dla testu pozbyć się diody, a na wyjściu zostaw tylko rezystor pull-up np. 10k.

[adafil]

@Treker dzieki za podpowiedź. Mam jeszcze pytanie czy gdybym chciał zasilić jednak zaswiecic tą diode poprzez wyjscie komparatora to musze zmienic napięcie na wejsciach do komparatora? Chodzi mi o to by zrozumiec jak ustawiać napięcia wejsciowe w zależnosci od tego co znajduje sie na wyjściu z komparatora

[jedrekd]

W kroku nr 6 jest zdanie "Należy także połączyć skrajne dodatnie listwy zasilania umieszczone na płytce stykowej, aby przenieść napięcie z jednej strony płytki na drugą." Nigdzie nie ma tego na rysunkach a układ działa. Nie bardzo wiem o co chodzi.

[Treker (Damian Szymański)]

@jedrekd faktycznie, słuszna uwaga - punkt za spostrzegawczość. W tym zadaniu potrzebne jest przeniesienie jedynie masy, która była już przeniesiona w poprzednich krokach.
