Kurs elektroniki II - #8 - wstęp do układu NE555

[Geralt]

Obliczenia: Th=0,693(100+15000)0,00022=2,30 sek.

Tl=0,693*15000*0,00022=2,28 sek.

Zdjęcie

[Treker (Damian Szymański)]

@Geralt obliczenia są wykonane poprawnie, wartość rezystorów i kondensatora jest poprawna. Układ powinien działać.

Można to sprawdzić w symulatorze, np. tutaj: https://tinyurl.com/2fed26w4

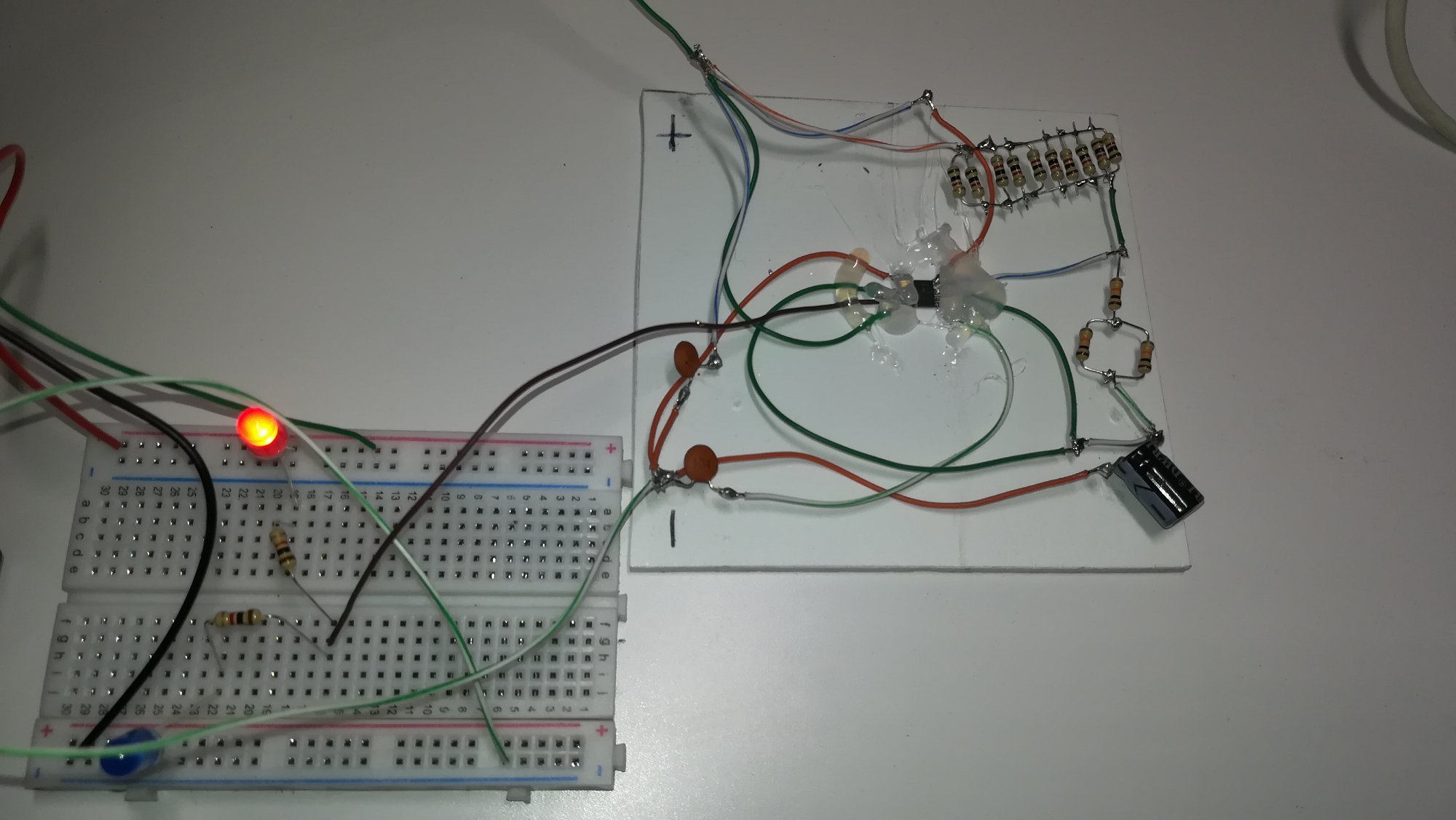

Ciężko jednak zweryfikować poprawność montażu z takiego zdjęcia. Proponuję dla testu złożyć to porządnie na płytce stykowej, tak aby dało się prześledzić poszczególne połączenia. Coś, gdzieś musi nie łączyć. Gdyby wartości elementów były złe to układ działałby, ale w zły sposób, u Ciebie nie działa całkiem, także obstawiam, że jakieś połączenie jest problematyczne, a zalewanie całości klejem na gorąco raczej nie pomogło 😉

[Geralt]

@Treker kupiłem niewłaściwy typ układu zamiast THT mam SMD. Dlatego nie składałem układu na płytce stykowej. Może jak kupię układ THT spróbuję. Ja swój układ zasilam baterią 9V. W swoim układzie użyłem także 2 kondensatorów 100 nF tak, jak na schemacie w lekcji.

Edytowano Styczeń 3, 2023 przez Geralt

[Treker (Damian Szymański)]

42 minuty temu, Geralt napisał:

W swoim układzie użyłem także 2 kondenstatów 100 nF tak, jak na schemacie w lekcji.

Kondensatory filtrujące zasilanie nie powinny mieć wpływu na działanie układu.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Geralt]

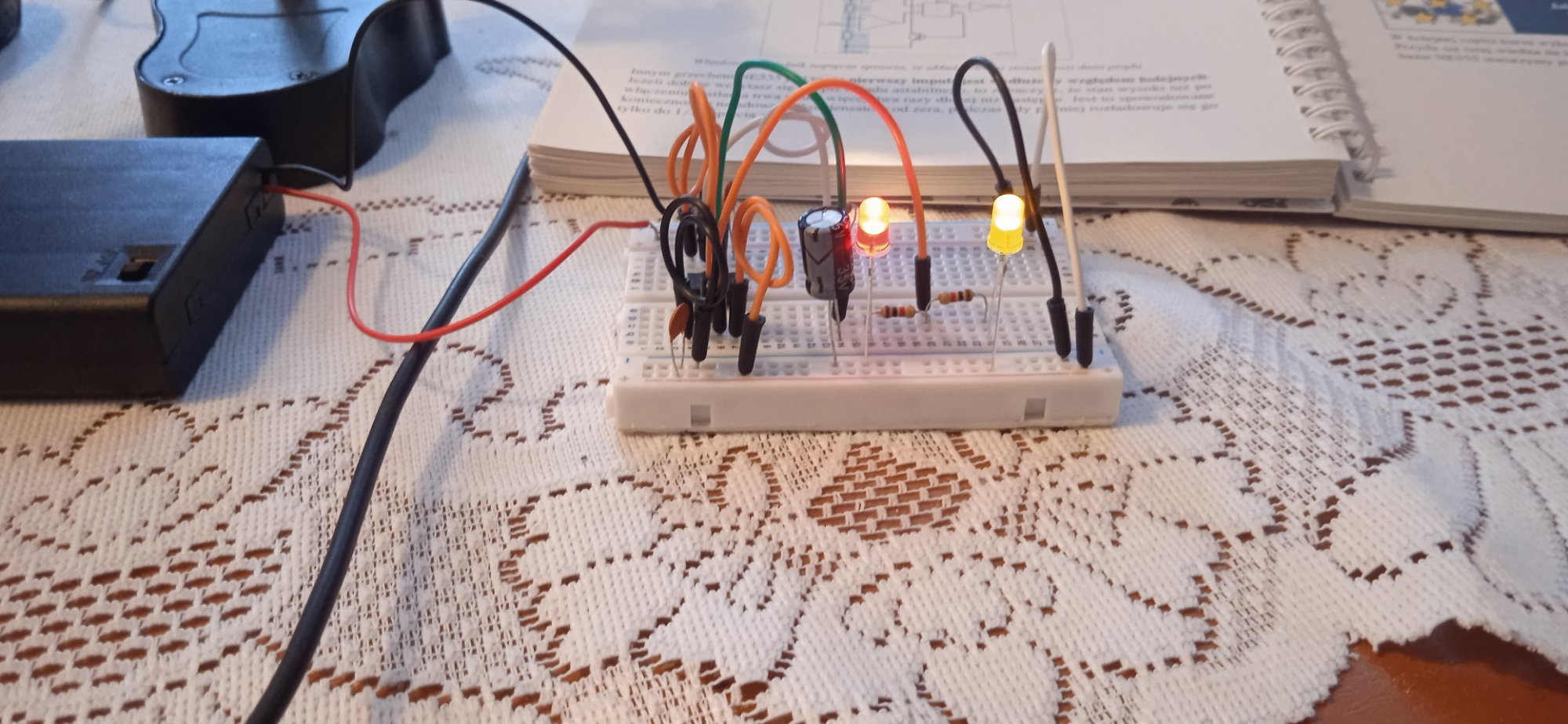

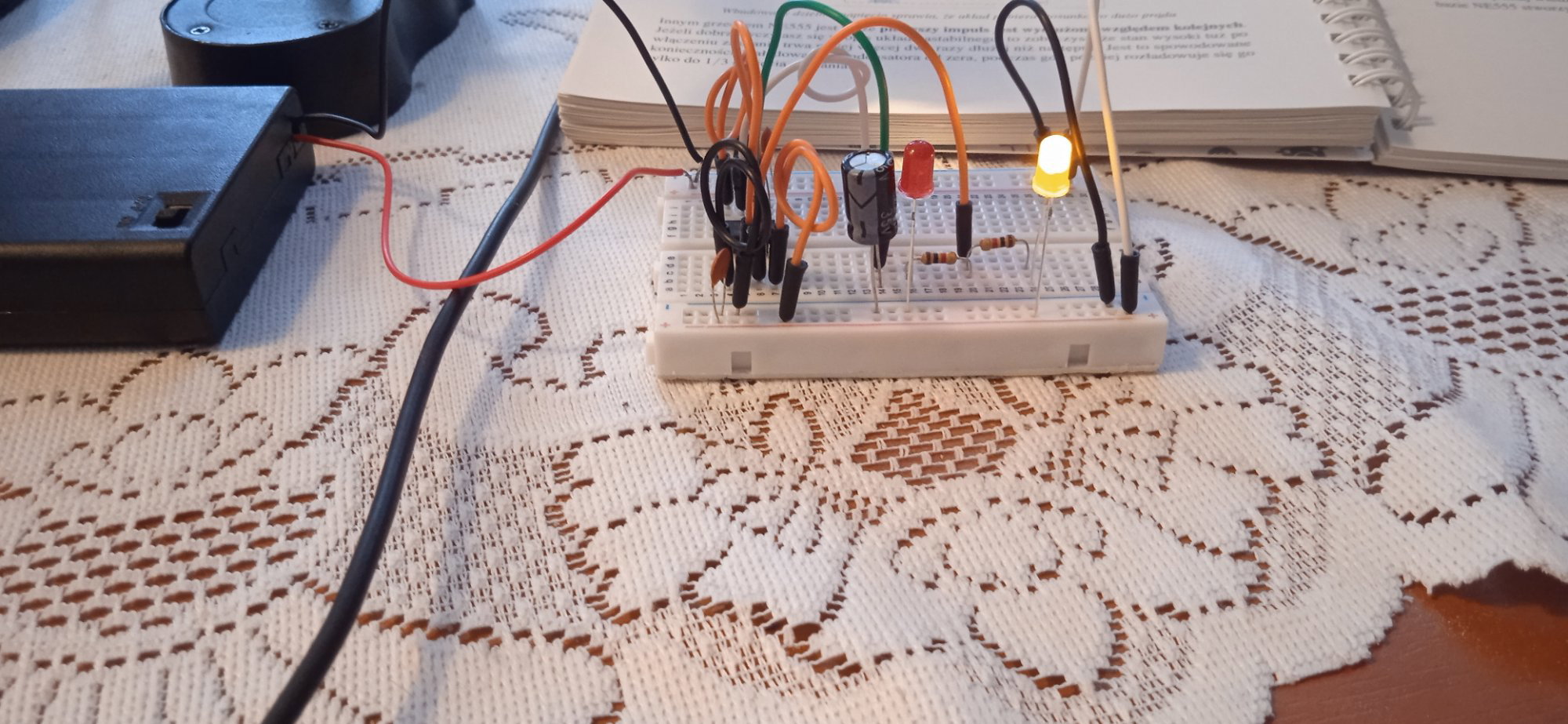

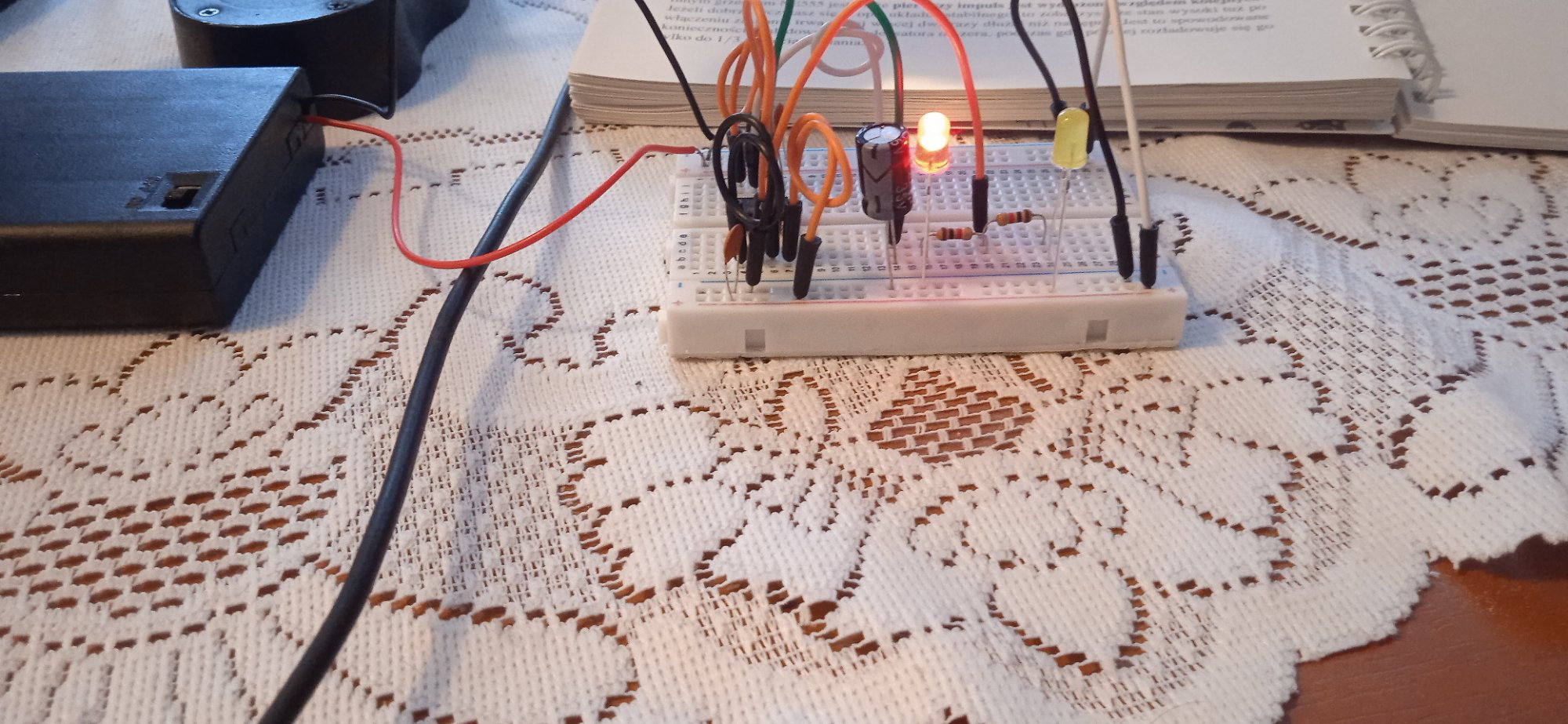

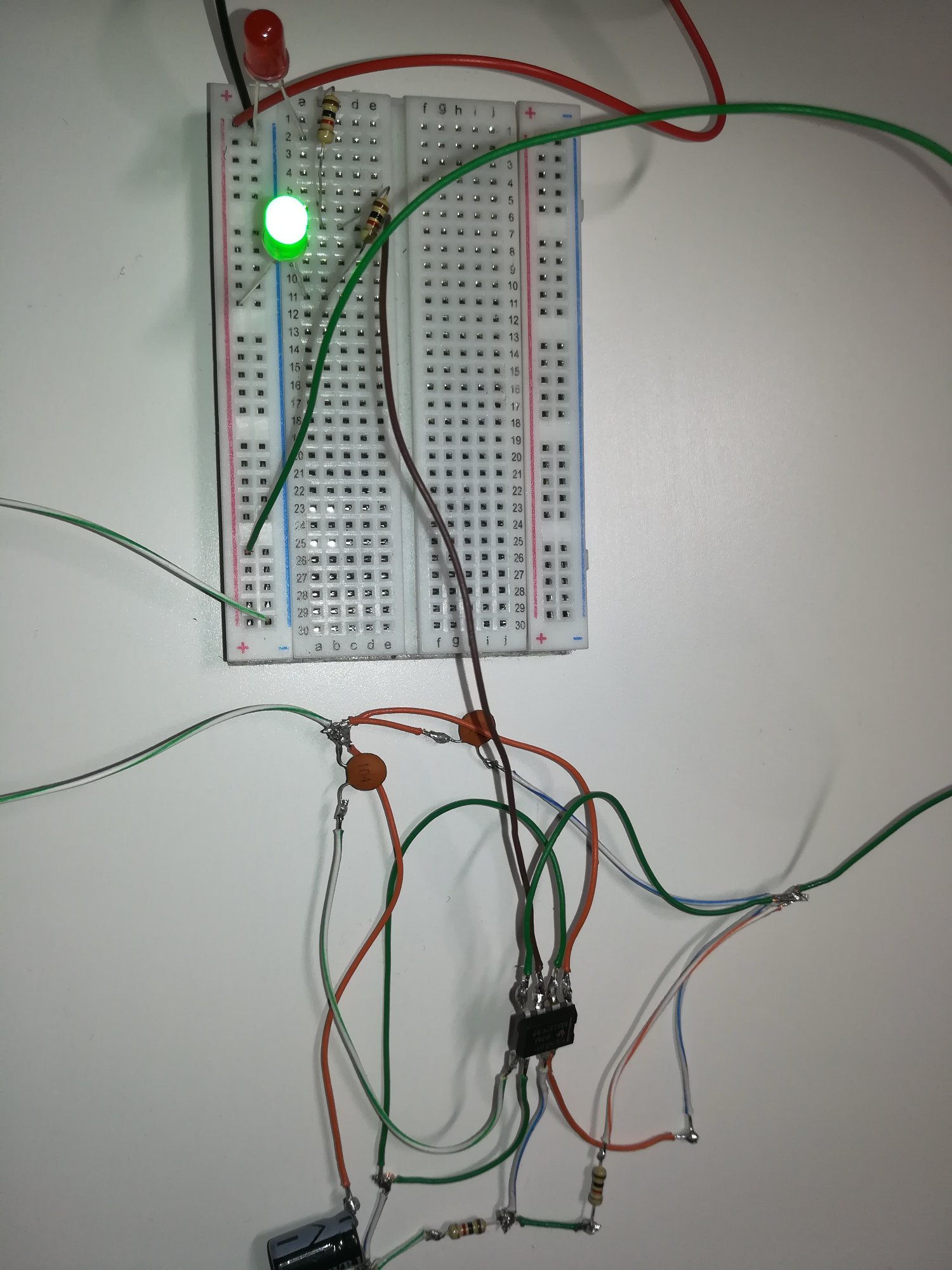

@Treker  Zauważyłem, że układ z R3=100Ω, R4=15kΩ i C3=220µF nie działa (jedna dioda raz mrugnie a druga zaczyna świecić stałe). Sprawdziłem to również montując ten układ na płytce stykowej. Dla R3 i R4 po 1kΩ i C3=220µF układ wydaje się działać poprawnie (diody szybko, naprzemiennie migają). Mierzyłem napięcie na wyjściu 3 układu NE555 i zastanowiły mnie wartości pomiarów. Mierzyłem napięcie max. pomiędzy wyjściem 3 i plusem układu oraz wyjściem 3 i minusem układu. Dla baterii 9V V max. wynosiło ok. 7, 87 i 6,04 V; dla baterii 6V 5,18 i 4,20. To znaczy, że jedna otrzymuje wyższe napięcie, a druga niższe. Różnice są dość spore. Czy tak ma być? Zdj. poniżej.

[Treker (Damian Szymański)]

@Geralt ciężko analizować tego typu przypadki zdalnie, ale jeśli układ działa poprawnie to może tak zostać. Zainteresuj się może jednak płytkami uniwersalnymi, bo takie lutowanie elementów w powietrzu "na pająka" nie sprawdzi się na dłuższą metę. Układ zlutowany na PCB będzie znacznie bardziej trwały i pewny.

[florencka]

Czesc,

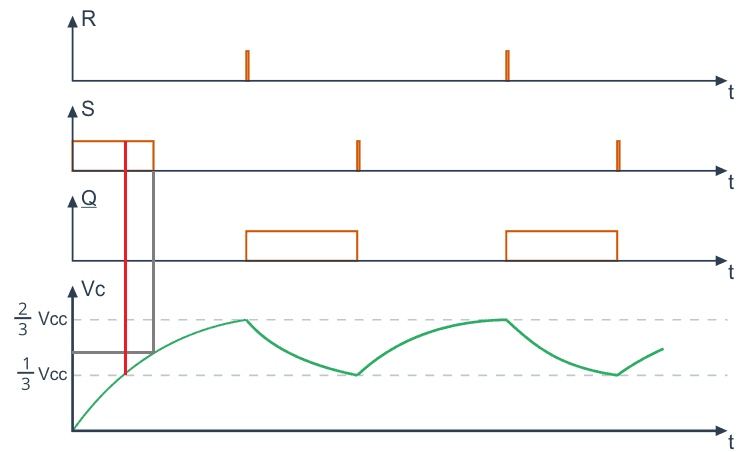

W jednym z pierwszych postow ktos pytal o dlugosc S na poczatku. Mi to tez sie za bardzo nie zgadza. Przejrzalam krotko cala historie tu ale nie znalazlam finalowej odpowiedzi. Dlaczego S nie konczy sie w okolicy czerwonej linii?



[Treker (Damian Szymański)]

@florencka witam na forum 🙂 Faktycznie temat ten gdzieś się rozmył, a pamiętam, że coś robiliśmy w tym kierunku. Niestety mam teraz ograniczony dostęp do Internetu i nie mogę sprawdzić naszych materiałów i zapisków, ale prawdopodobnie był to błąd w rysunku. Zweryfikuję temat w późniejszym terminie.

[lukas_cieszynsk]

Mam pytanie czy jest możliwość (pewnie tak) dołożenia układu, który będzie liczył i wyświetlał ilość impulsów? Chciał bym wykorzystać układ do symulacji obrotów silnika w zakresie 0-3000. W tej chwili mam złożony układ z kursu, ale nie widzę/ nie wiem ile impulsów wpływa na obrotomierz. Proszę o pomoc.

[Treker (Damian Szymański)]

@lukas_cieszynsk to na pewno nie będzie prosta modyfikacja. Potrzebne byłyby układy, których nie ma w tym kursie. Możliwe, że Twoje wymagania będą na tyle duże, że łatwiej będzie zrobić to na Arduino. Załóż osobny temat i opisz dokładniej całe założenia projektu to coś doradzimy 🙂

[lukas_cieszynsk]

Ok już zakładam temat.

[Piotr66]

Witam .Pierwszy projekt na NE555. przy oporniku R3 -4,7k diody migają naprzemiennie dość równomiernie

Wymieniłem kondensator C3 na 1000µF.Odstępy między mignięciami zwiększyły się.

Po wymianie rezystora R3 na 10k Czerwona świeci stanowczo dłużej niż żółta.Właściwie żółta tylko miga na chwilę.

W tym przypadku wymiana kondensatora C3na 1000µFspowodowało ,że czerwona świeci długo ,a żółta włącza się na chwilę,z tym że świecenie trwa odrobinę dłużej, chociaż w porównaniu do czerwonej tylko chwilkę.

Pozdrawiam

[Sylba]

Parę postów wcześniej znajdziesz wzory na obliczenie czasu trwania stanów wysokiego tH i niskiego tL.
Gdy na wyjściu jest stan wysoki tH to świeci dioda czerwona (LED2), a gdy niski tL żółta (LED1).

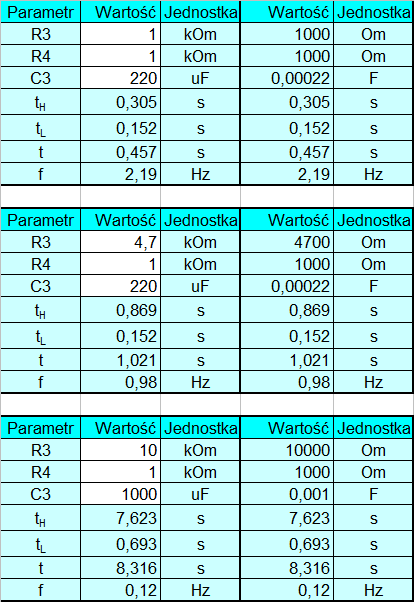

Poniżej w tabelce znajdziesz porównanie czasów dla trzech wersji: wg schematu, z R3=4,7k, R4=1k, C3=220uF oraz R3=10k, R4=1k, C3=1000uF.
