Kurs elektroniki II - #8 - wstęp do układu NE555

[quadric]

Dzięki za filmik - faktycznie u mnie jest identycznie wiec zakładam, że to jest OK.

[Icr67]

Dzień dobry, czy mogę to zrobić z NE555? Chciałbym żeby silniczek miał cały czas dostęp do prądu (do ogniwa) ale jak się go zatrzyma np.palcami na 10s to odcina mu zasilanie a jak się go ruszy to znawu wraca. Jak to zrobić?

[Gieneq]

@Icr67 Da sięto zrobić ale wykracza to poza treść kursu. Najłatwiej to zrobić używając mikrokontrolera np. Arduino i wtedy:

• w szeregu z silnikiem dajez rezystor mocy o małym oporze
• mierzysz spadek napięcia na rezystorze podając go na wzmacniacz różnicowy i kierując sygnał na ADC
• na podstawie sygnału ADC sterujesz PWM.

Rozwiązanie to ma o tyle sporo sensu że łatwo możesz zrobić niewrażliwość na chwilowe przeciążenia. Możesz to zrobić analogowo przy pomocy komparatarów i wzmacniaczy operacyjnych ale to będzie twardy orzech 🥥 😞

Inny sposób to użycie enkodera - brak sygnału zwrotnego z obrotu osi informuje że koło jest zatrzymane.



[jand]

4 godziny temu, Gieneq napisał:

Inny sposób to użycie enkodera

Ten sposób jest lepszy, bo umożliwia wykrycie faktu pokręcenia palcami zatrzymanego silnika i ponowne podanie napięcia - co było też życzeniem autora.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[ethanak]

To nawet nie musi być pełny enkoder, wystarczy tarcza z dziurkami i czujnik foto.

[Pierunek]

Spędzanie wieczoru z NE555 , sterownikiem wyświetlacza i ostatnio brzęczyk dołączył do układu :] NE555 , CD4069

Czas st wysoki   : 0,693 * ( 1000 + 1000 ) * 0,000220 = 0,30492 ms
Czas st niski       : 0,693 * 1000 * 0,000220 = 0,15246 ms
Czas impulsu      : 1 / 0,694 * (1000 + 2x 1000 ) * 0,000220 = 2,18321543969959 ms
Okres                  : Stan wysoki + Stan Niski = 0,45738 ms
Częstotliwość    : 1,44 / ( 1000 + 2x 1000 )* 0,000220 = 2,181818181818182 Hz CD4069 1 / 2,2 * 0,0001F * ( 100kΩ + 108.3kΩ ) = ok 2,18 Hz
Wypełnienie       : ( Stan wysoki / Okres ) * 100 = 66,66666666666667 %

internetowe kalkulatory podpowiadają że powinny być dobre obliczenia dla NE555 :] , zawsze do dodatek do opisu będzie w ćwiczeniu

Edytowano Grudzień 28, 2021 przez Pierunek
Dodanie obliczeń NE555 i generatora CD4069

[Gieneq]

@Pierunek w ramach ćwiczeń spróbuj wyliczyć częstotliwość przełączeń i wypełnienie NE555 😉 wzór masz chyba w kursie elektroniki 2 i na pewno w nocie katalogowej.

[mn860618]

Hejka, mam taki układ monostabilny zasilałem go z baterii 9V i mam z nim problem bo spaliłem już z 5 układów NE555. Nie pamiętam czy stało się to przy zasilaniu z baterii czy z zasilacza Wanptek DPS3010U. Nie mogę zrozumieć co może być nie tak wszystko wygląda ok z zasilacza podaję 9V. Po kilku razach układ NE555 nie reaguje na podanie masy do pinu 2. Na wyjściu wtedy ma 0.44V a kondensator 68uF ma 1.6V po wciśnięciu przycisku skacze o 0.1V i nic więcej. Po prostu jest uszkodzony. Próbowałem do pinu nr. 4 dodać masę ale i to nie pomaga układ do wyrzucenia. Na wyjściu jest dioda świecąca rezystor do niej 470 Ohm i i równolegle przez rezystor 100 K Ohm do bazy tranzystora 2N2222.

Czy potrafi ktoś wyjaśnić przyczynę uszkodzenia tego układu?

Edytowano Luty 12, 2022 przez mn860618

[Gieneq]

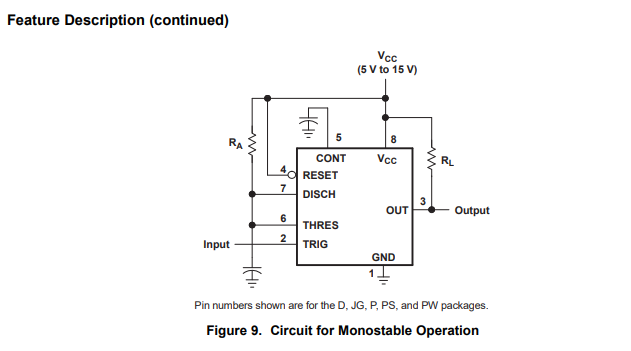

@mn860618 twój układ wygląda dobrze, tu masz podobny z dokumentacji:

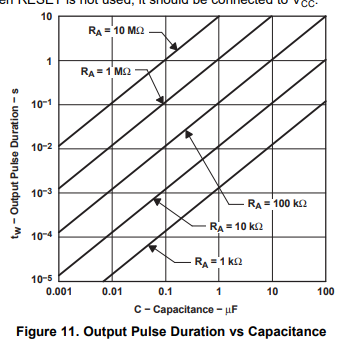

Tu masz też ciekawy wykres czasu impulsu:

Dla 1M i 68uF nie ma zapisanego wykresu, pewnie czas impulsu to ponad 20 sekund. Może daj kondensator 10uF, albo zamień rezystor żeby szybciej zobaczyć efekt. Wątpię że to pali te układy. A jak budujesz generator z kursu to działa ok?

[mn860618]

6 minut temu, Gieneq napisał:

@mn860618 twój układ wygląda dobrze, tu masz podobny z dokumentacji:

Tu masz też ciekawy wykres czasu impulsu:

Dla 1M i 68uF nie ma zapisanego wykresu, pewnie czas impulsu to ponad 20 sekund. Może daj kondensator 10uF, albo zamień rezystor żeby szybciej zobaczyć efekt. Wątpię że to pali te układy. A jak budujesz generator z kursu to działa ok?

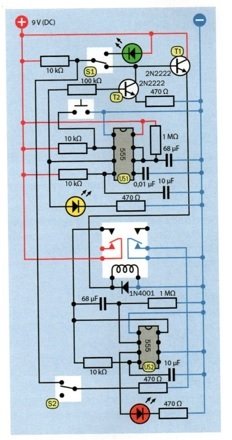

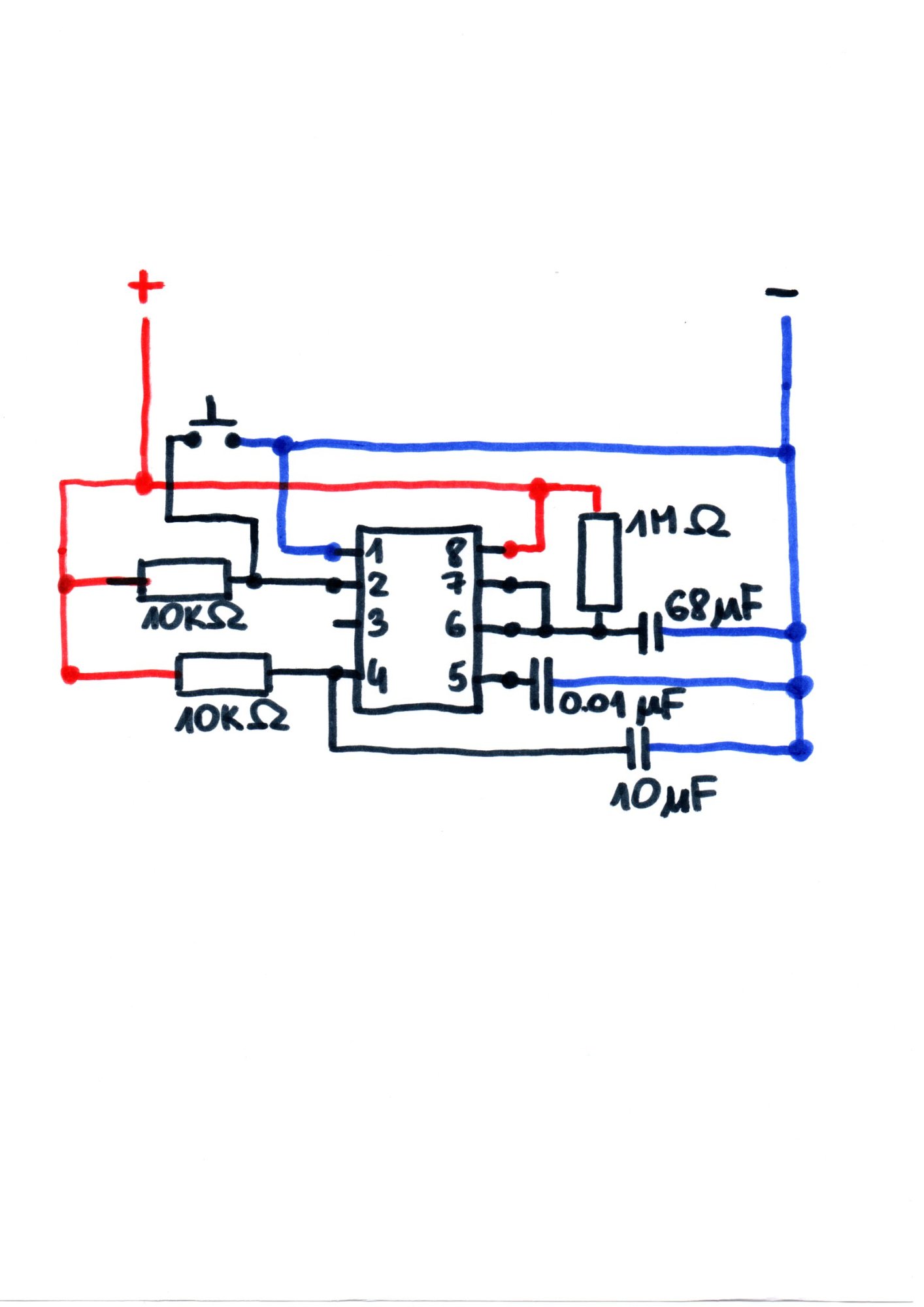

Tak z kursu jest ok... ale chciałem rozwinać wyobraznie i przerabiam też książkę Elektronika od praktyki do teorii. Czyli, jest coś nie tak z obciążeniem które podłączam do pinu nr. 3 czy mógłbyś coś powiedzieć o tym schemacie?

Zrobiłem na płytce prototypowej i lutowany też. Na płytce prototypowej umieściłem dodatkowo kondensatory wygładzające napięcie 220uF i 0.1uF no i niebieska diodę na wyjściu T2.

Jakoś działa ok... natomiast układ lutowany spaliłem chyba 4 x NE555, sprawdzam go rysując na kartce papieru schemat przebiegu połączeń już lutowanych bo sam już nie wiem o co chodzi...

Dzięki za odpowiedź.



[s44]

Napisaliście że zmieniając opór opornika R3 i R4 można manipulować czasem święcenia diod. Przy zastąpieniu opornika 1k On opornikiem 330 Om faktycznie tak było. Natomiast po wpięciu opornika 10k Om zamiast 1k Om przepaliłem diody. Dlaczego tak się stało?

[Treker (Damian Szymański)]

@s44 witam na forum 🙂 Jeśli nie zmieniałeś rezystorów R1 i R2 to diody nie powinny ulec uszkodzeniu. Pokaż proszę zdjęcie swojego układu.

[s44]

Dziękuję za odpowiedź. Niestety już rozpiąłem układ. Natomiast w kolejnym rozdziale doczytałem, że oporniki mniejsze niż 1k Om są niewskazane z uwagi na zbyt duży prąd płynący do diod, może podczas chwili pracy z opornikiem 330 Om dioda się uszkodziła... Postaram się odtworzyć układ i dam znać.

[Geralt]

Cześć

Zbudowałem układ z NE555 jako generator astabilny wg schematu z kursu. Zasilanie to bateria 9V, R3 = 100 Ω, R4 = 15 kΩ, C3 = 220 µF. Wartości dla R3, R4 i C3 zostały policzone tak, żeby czasy stanów wysokiego i niskiego były mniej więcej takie same - ok. 2 sekundy. Jednak po podłączeniu do zasilania pierwsza dioda (stan wysoki) świeciła ok. 2 sekundy, a druga (stan niski) ok. 7. Po pewnym czasie świeciła tylko druga dioda (stan niski) stale, a pierwsza w ogóle nie świeciła się. Po podłączeniu z baterii samej masy (chyba) coś się zresetowało i układ zaczął działać ponownie (jak wcześniej "2 sekundy i 7 sekund") - nie wiem na jak długo. Jak usunę z układu kondensator C3 to zauważyłem, że zwieranie przewodów które były wcześniej podłączone do tego kondensatora powoduje przełączanie się diod. Również, gdy świeciła tylko dioda (ze stanu niskiego) wziąłem diodę i przyłożyłem do nóżek kondensatora C3, co sprawiło, że układ przełączył się (zaczęła świecić druga dioda). Dlaczego stan wysoki i niski nie zmienia się co dwie sekundy? Dlaczego później świeci tylko jedna dioda stale?

Edytowano Grudzień 30, 2022 przez Geralt

[Treker (Damian Szymański)]

@Geralt pokaż proszę dla formalności zdjęcie układu oraz swoje obliczenia. Bez tego ciężko coś doradzić w ciemno. Nie masz też zarejestrowanego zestawu do tego kursu, więc tak właściwie nie wiem nawet jakimi dokładnie elementami dysponujesz. Trochę za dużo zmiennych 😉

To, że układ działa jakoś inaczej przed/po odłączeniu zasilania to kwestia pojemności i ładunku zgormadzonego w kondensatorach. Tym nie musisz się teraz przejmować.
