Gieneq Wrzesień 2, 2020 Udostępnij Wrzesień 2, 2020 @tomecki rezystor ograniczający prąd jest w schematach z kursu. Czy masz namyśli jakiś inny? Co miałby robić? Cytuj Link do komentarza Share on other sites More sharing options...
tomecki Wrzesień 2, 2020 Udostępnij Wrzesień 2, 2020 Faktycznie jest rezystor. Na schemacie myślałem że dioda prostownicza jest diodą zenera. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Anonim Styczeń 9, 2021 Udostępnij Styczeń 9, 2021 Kolejny super artykuł, jak w sumie cały kurs 🙂 Chciałem tylko zwrócić uwagę na rezystory użyte w ćwiczeniach -- na schematach ideowych są 1k, podczas gdy na liście elementów, układach na płytkach stykowych i przykładowych realizacjach widać 330R. Pewnie nie ma to większego znaczenia, ale wydaje mi się, że osoby początkujące (jak ja) zwracają na takie rzeczy szczególną uwagę, bo próbują sobie to wszystko jakoś ułożyć w głowie. Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Styczeń 10, 2021 Udostępnij Styczeń 10, 2021 @lkkula dzięki za sygnał. Będzie poprawione 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
peakyss Lipiec 29, 2021 Udostępnij Lipiec 29, 2021 Nie rozumiem dlaczego w ostatnim rysunku na R1 i R2 ma byc jakis spadek napiecia skoro sa podlaczone do emitera tego tranzystora ? Cytuj Link do komentarza Share on other sites More sharing options...

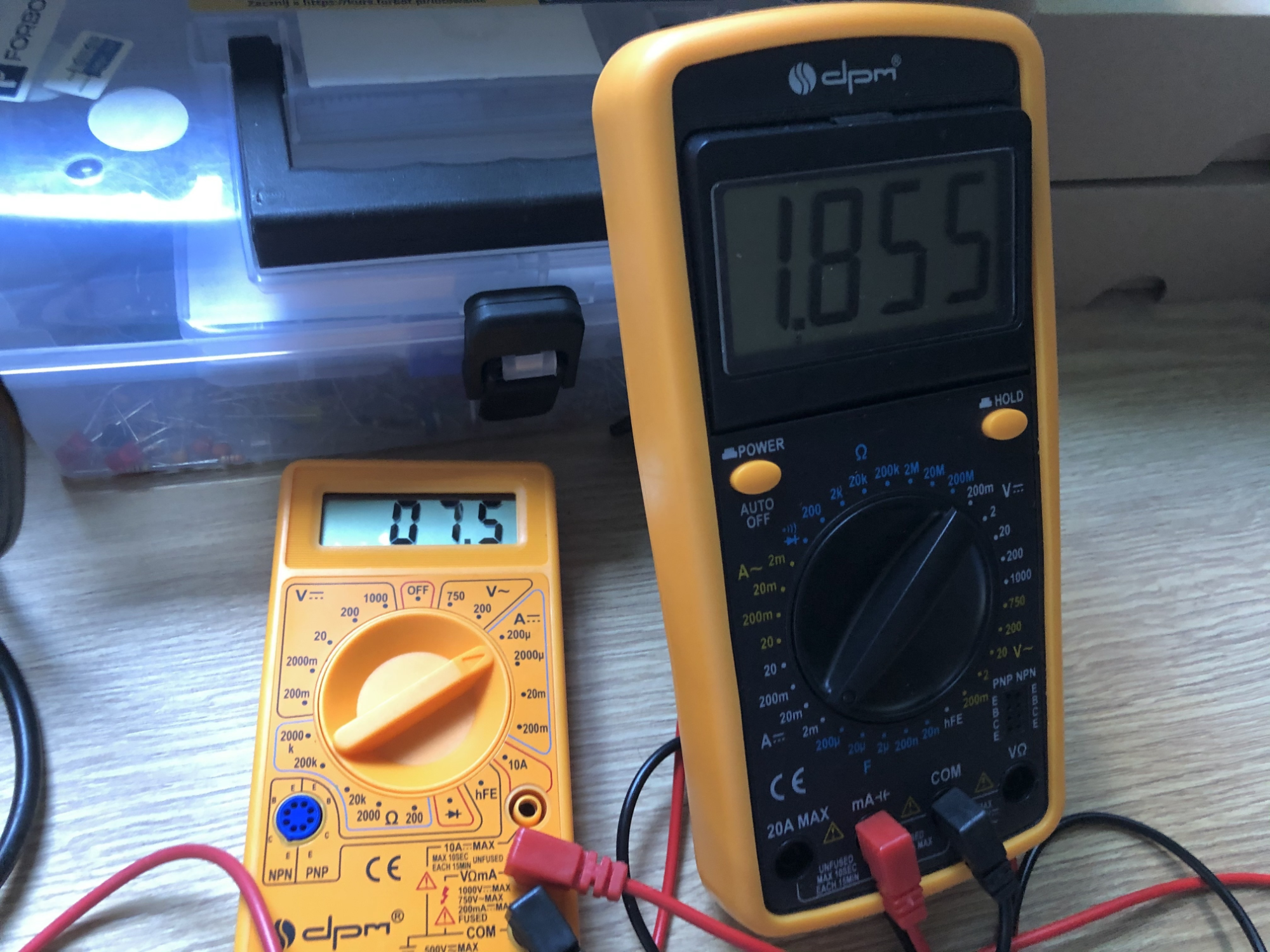

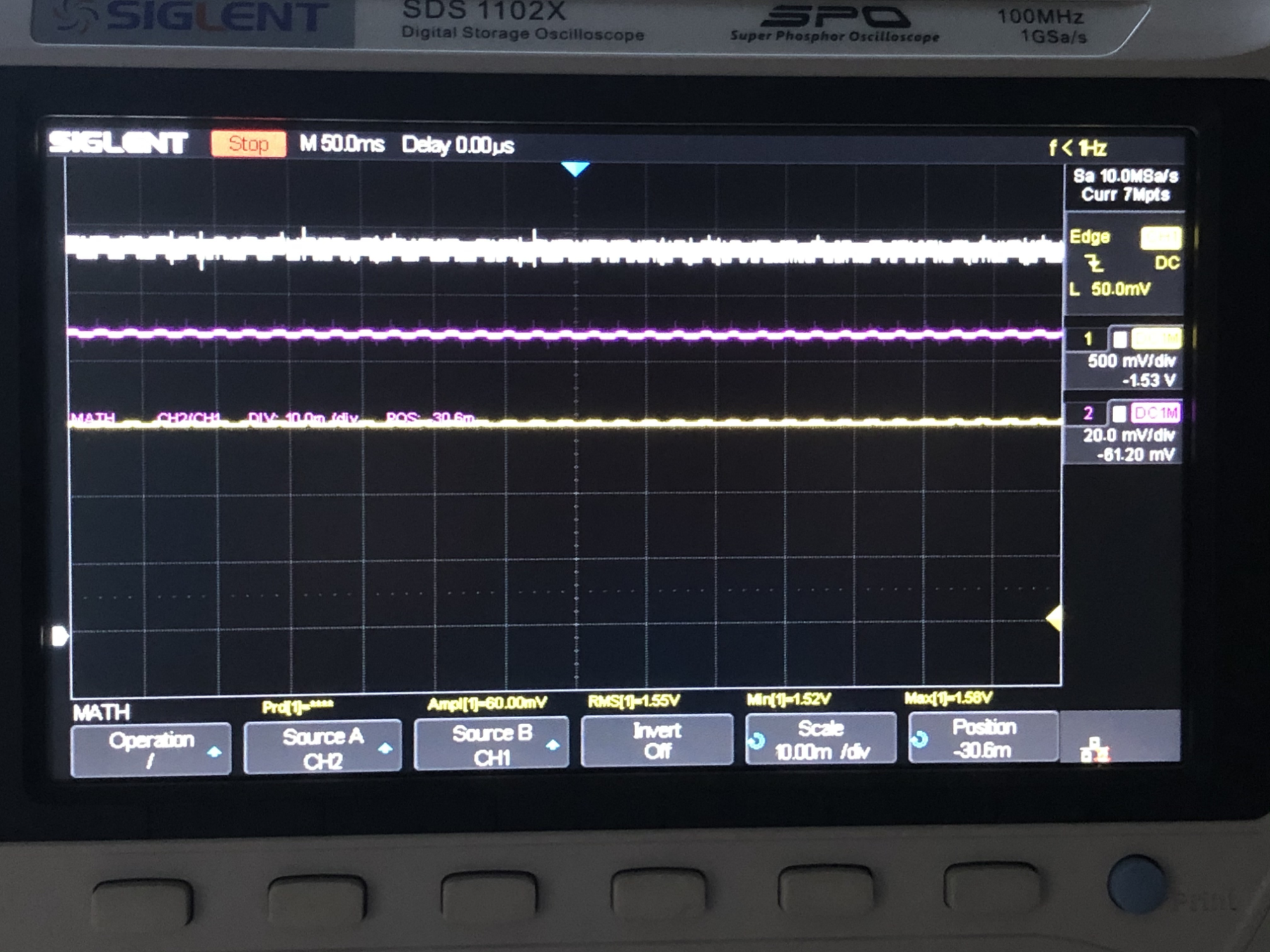

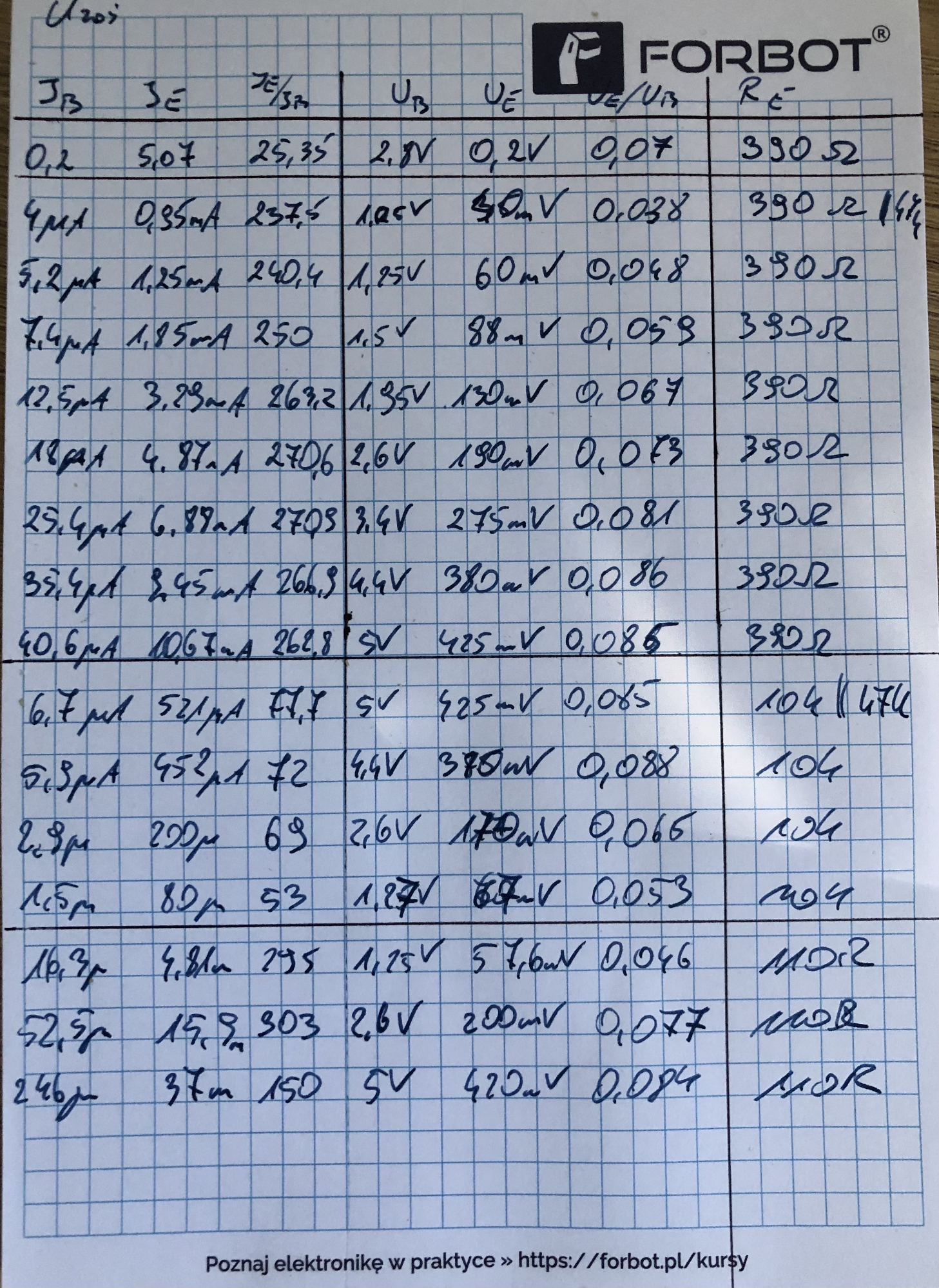

Gieneq Lipiec 29, 2021 Udostępnij Lipiec 29, 2021 (edytowany) @peakyss w tym przykładzie najpierw spójrzmy na to co jest na wyjściu komparatora - tranzystor NPN w konfiguracji wspólnego kolektora (z obciążeniem w emiterze). W kursie uczymy, że najpopularniejszym sposobem podłączenia tranzystora NPN jest konfiguracja wspólnego emitera (obciążenie jest przy kolektorze) i ma to sens, bo taki układ jest najbardziej praktyczny dla początkujących: Napięcie nasycenia jest tylko 0,7 V i przy niewielkim prądzie i napięciu baza-emiter mamy piękny klucz. Tranzystor nasycony, spadek napięcia kolektor-emiter 0,2V, spore wzmocnienie napięciowe i prądowe (z napięcia na bazie 0,7V zrobisz kilka V, a z prądu 10mA nawet kilkaset mA). Dlaczego tu jest inaczej? Najlepiej zbuduj sobie ten wzmacniacz i obejrzyj prąd i napięcie: Zmierz prąd bazy i emitera oraz napięcie bazy i emitera. Wstaw sobie w emiter kilka rzędów wielkości rezystorów. Ja to zrobiłem wcześniej, tu masz pomiary, ale zrób najlepiej swoje: Jakie z tego wnioski? Wzmocnienie prądowe jest bardzo duże, nawet dla sporej rezystancji w obciążeniu wzmocnienie to ponad 50, a dla małej rezystancji 300. Za to wzmocnienie napięciowe jest bardzo małe. W teorii układ ten ma wzmocnienie napięciowe <= 1, tu wyszło okolo 0,05 6 godzin temu, peakyss napisał: dlaczego w ostatnim rysunku na R1 i R2 ma byc jakis spadek napiecia Wejście komparatora pobiera znikomy prąd, więc można uznać, że wyznaczamy spadek napięcia tylko na R1 + R2. Więc na ich sumie spadek napięcia może być od kilkudziesięciu do kilkuset mV. Niby mało, ale źródło napięcia może dawać napięcie podobnych wartości. Ciekawe jest to, że w takiej konfiguracji rezystancja wejściowa jest duża (tu rzędu setek k omów) ale rezystancja wyjściowa jest mała (rzędu kilkudziesięciu omów). Podłączając różne wartości obciążenia można zauważyć niewielki rozrzut napięcia wyjściowego przy stałym napięciu wejściowym. Więc gdyby podłączyć kolejny stopień do wyjścia tego układu uzyska się większą stabilność pracy. Edytowano Lipiec 29, 2021 przez Gieneq Cytuj Link do komentarza Share on other sites More sharing options...
rw86 Październik 16, 2021 Udostępnij Październik 16, 2021 W artykule jest błąd? W opisie scalonego źródła napięcia anoda jest + a katoda -... W artykule napisane jest że minusowa anodę wpina się do masy Cytuj Link do komentarza Share on other sites More sharing options...

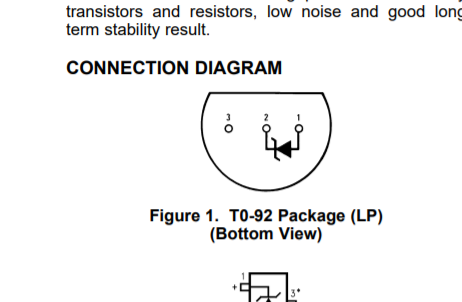

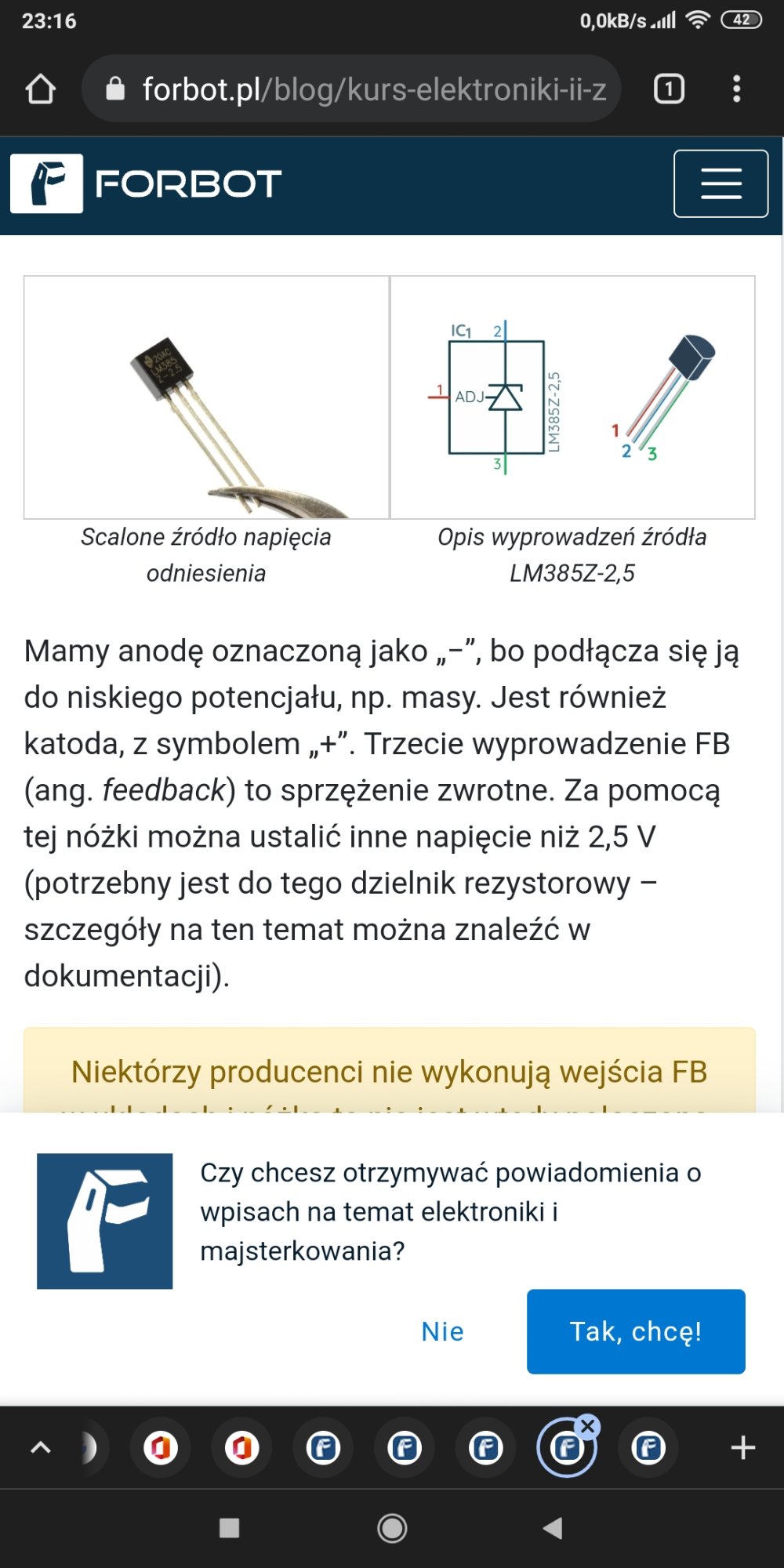

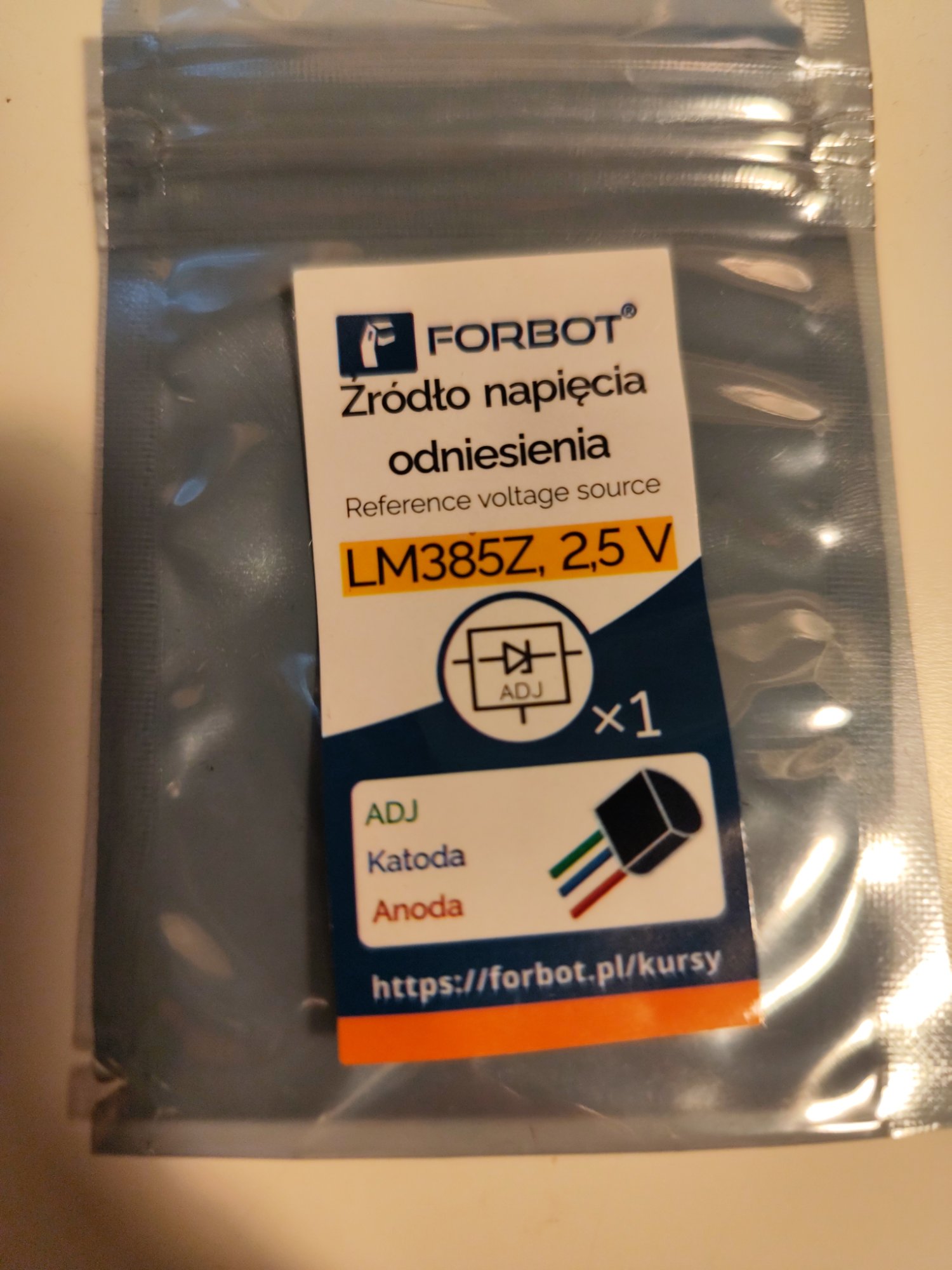

Gieneq Październik 18, 2021 Udostępnij Październik 18, 2021 @rw86 porównując z dokumentacją wyprowadzenia są ok: Trzeba mocno się przyjrzeć, w dokumentacji bardzo myli numeracja pinów. Katoda to taki jakby "minus" w diodzie, dlatego używamy opisu anoda/katoda bo to nie taki do końca minus. Diodę Zenera wpina się zaporowo więc na odwrót, dlatego w artykule dopisano jedno słowo które zmienia sens "oznacza" czyli nie jest minusem ale coś sugeruje 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
namasie Sierpień 31, 2023 Udostępnij Sierpień 31, 2023 Dzień dobry, Czy byłby ktoś tak uprzejmy by wyjaśnić na czym polega ta kompenasacja zmian parametrów tranzystorów zależności od zmiany temperatury czy prądu ? O jakie połączenie tranzystorów chodzi by zmiany te się kompensowała, napięcia dodawały a różnica pozostawała tam sama ? Czy może nie ma sensu wnikać w to głębiej na etapie ? Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Wrzesień 1, 2023 Udostępnij Wrzesień 1, 2023 @namasie to jest stosunkowo mocno skomplikowany temat, w który nie ma potrzeby wnikać na tym etapie. Podczas hobbystycznego zajmowania się elektroniką raczej nie będzie napotykał na takie tematy 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
namasie Wrzesień 4, 2023 Udostępnij Wrzesień 4, 2023 @Treker serdeczne dzięki za odpowiedź 😉 1 Cytuj Link do komentarza Share on other sites More sharing options...
