Technika cyfrowa - #6 - układy pamiętające


Komentator

Pomocna odpowiedź

Nawiązując do tego co napisałeś na koniec, to jak takie "szumy" mogą zakłócać cokolwiek, jeśli powiedzmy nie podłączony niczego  zarówno do wejść jak i wyjść, to nie będą miały przecież co zakłócać? Chyba że źle rozumiem, a zakłócenia będą pojawiać w całym układzie i mogą wpływać ma te właśnie używane bramki

Link do komentarza
Share on other sites

@sliskii tak jak pisane było w części 3 kursu problemy powstają przez stan nieokreślony. Gdy podajesz konkretne sygnały na wejścia to nie ma problemu. Ale gdy wejście wisi w powietrzu i jest w stanie wysokiej impedancji, to drobne zmiany mogą przełączyć stan - dotknięcie ręką, a nawet coś co 'przyleci z powietrza".

Sygnały te są na tyle słabe że mogą wejść w obszar zabroniony. Przedział ten nie jest cienką linią, m.in. dlatego, że podzespoły są wykonywane z pewną tolerancją - np. jeden tranzystor otworzy się przy napięciu U1, gdy na okładce tranzystora wejściowego odłoży się ładunek Q1 inny otworzy się przy napięciu U2 z ładunkiem Q2 - nie dobierzesz idealnie tych samych układów. Jeżeli wejście bramki jest tak skonstruowane, że wewnątrz jest kilka tranzystorów, tak jak tu w inwerterze:


to w sytuacji gdy podajemy konkretne sygnały to tylko jeden tranzystor jest otwarty i wyjście tego typu (totem pole) raz ściąga wyjście do masy raz podaje zasilanie. Ale gdy sygnał sterujący jest niepewny i sprawi, że jeden tranzystor zmieni swój stan, ale ten drugi pozostanie w poprzednim stanie to możliwe jest wywołanie wewnętrznego zwarcie. Zakłóci to pracę układu lub go uszkodzi.

Edytowano przez Gieneq
Link do komentarza
Share on other sites

Czytam dokładnie opis do zasady działania komórki pamiętającej i nie bardzo zgadza mi się z obrazkiem.


Na początku kursu "umówiliśmy się", że stan niski to zielona dioda, a stan wysoki to czerwona.
Takie kolory były też używane w animacjach w oznaczeniu połączeń, którędy płynął prąd.
Zakładam więc, że to samo dotyczy i tych przewodów, ale tutaj z opisu wynika, ze stan wysoki to zielony kolor, a stan niski to kolor czerwony.

Według mnie numeracja diod powinna być zamieniona miejscami na obrazku lub w opisie.

Link do komentarza
Share on other sites

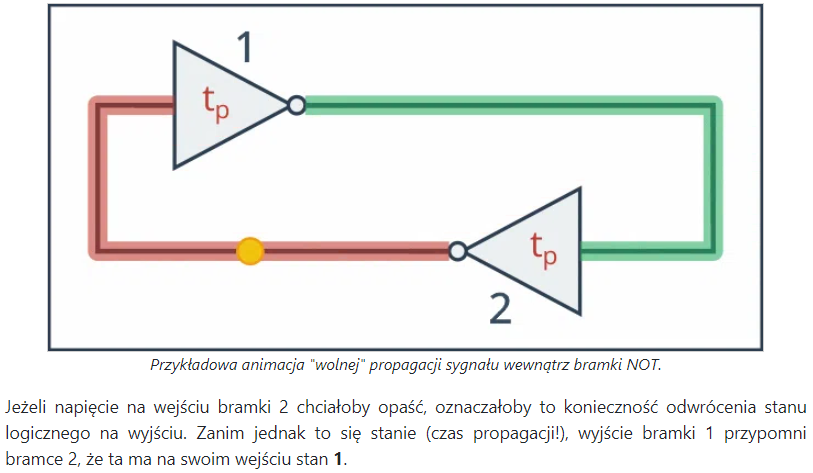

@ModelAXE faktycznie zdanie to niezabardzo tyczy się ilustracji, choć nie pamiętam czy miały być one jakoś ze sobą "skorelowane". Na pewno byłoby miło jakby przedstawiały. 🙂 Tu warte zapamiętania jest to, że istnieje czas propagacji i stan zmienia się na przeciwny.

W planach jest odświeżenie tego kursu, ale na razie jest sporo innych tematów w tym nowy kurs STML4.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

@ModelAXE różnych zajęć jest zawsze sporo, ale gdy pojawia się temat wydania nowego kursu to jest to praca na ponad cały etat dla kilku osób 😉

2 minuty temu, ModelAXE napisał:

Świetnie Wam to idzie.

Dziękujemy 🤩

  • Lubię! 1
Link do komentarza
Share on other sites

Witam wszystkich...

Odnośnie stanu nieustalonego... pstrykałem resetowalem i zawsze po włączeniu zapala się dioda czerwona co bym nie zrobił... Czy to dlatego, że dioda czerwona pobiera inny prąd, czy tez rezystory maja rózna tolerancje? jaka moze byc przyczyna ze moj stan nieustalony jest ustalony?

pozdrawiam

PS spoko kursy

Link do komentarza
Share on other sites

@eldamianos witam na forum 🙂

Stan nieustalony na pewno występuje i nie ma gwarancji że taka sytuacja jak u Ciebie będzie się powtarzać. Powodu może nie szukałbym w dołączonych elementach, bo akcja rozgrywa się wewnątrz układu scalonego podczas włączania zasilania - ładunki praz pierwszy przemieszczają się w różnych gałęziach układu i nie ma gwarancji, że wszystkie części układu zostaną włączone równocześnie.

Możesz spróbować przy odłączonym zasilaniu pozwierać nóżki do masy i zobaczyć czy po włączeniu coś się zmieni. Możliwe że masz też spory szum elektromagnetyczny i coś tam się zbiera z tzw "powietrza".



Link do komentarza
Share on other sites

Po włączeniu zasilania będzie świecić dioda LED2 czerwona co spowodowane jest dodatnim napięciem płynącym przez LED1 i jej rezystor na wejście przerzutnika SW co spowoduje *podanie*napięcia zasilania na wyjście przerzutnika LED i jednoczesne zasilenie czerwonej diody LED2 przez rezystor do masy i jej zaświecenie. W tym momencie układ jest stabilny, i świeci dioda LED 2 czerwona.

Po wciśnięciu przycisku S2 zaświeci się dioda zielona LED 1.

po wciśnięciu przycisku S1 , zaświeci się dioda czerwona LED 2.

Link do komentarza
Share on other sites

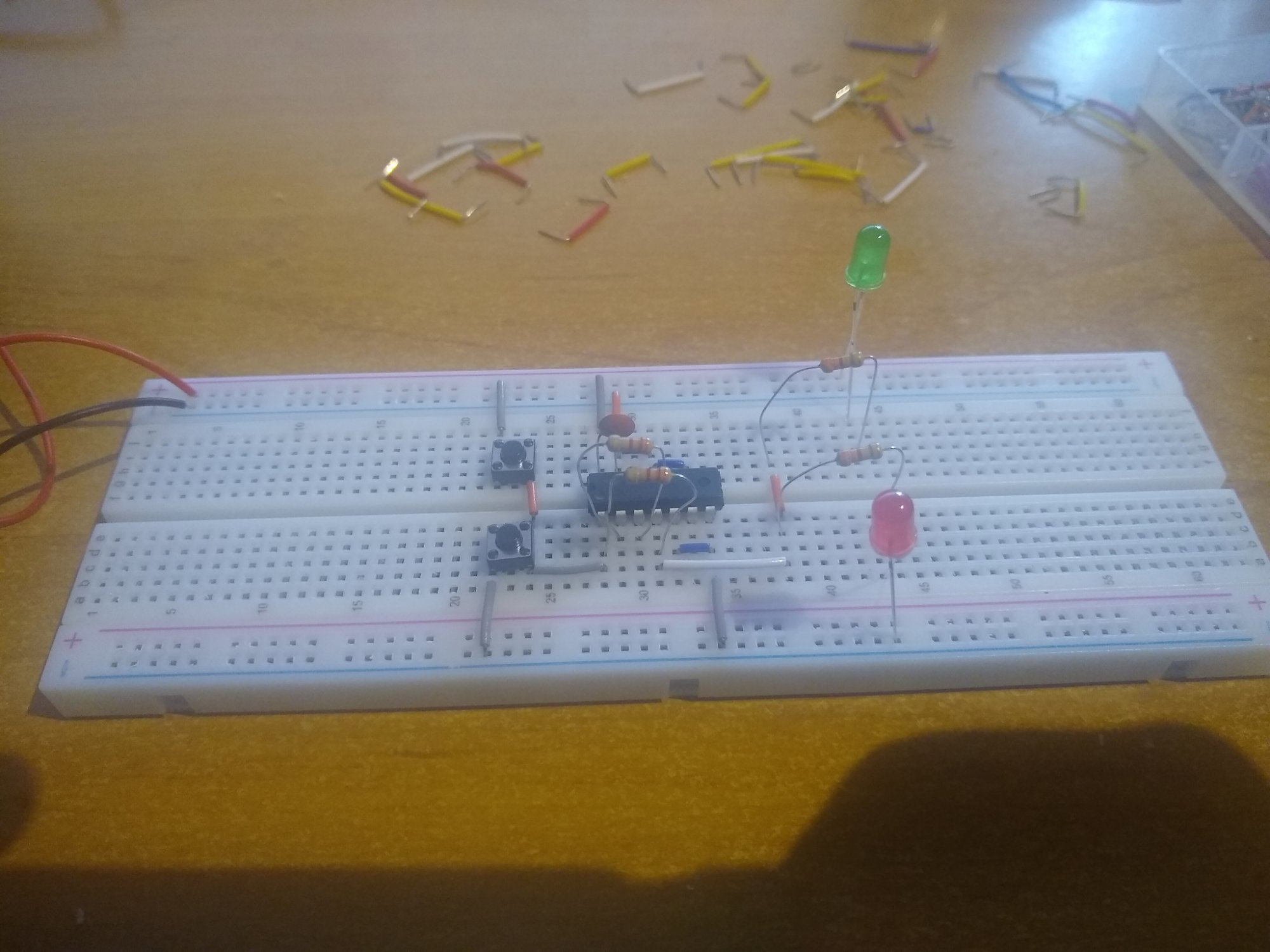

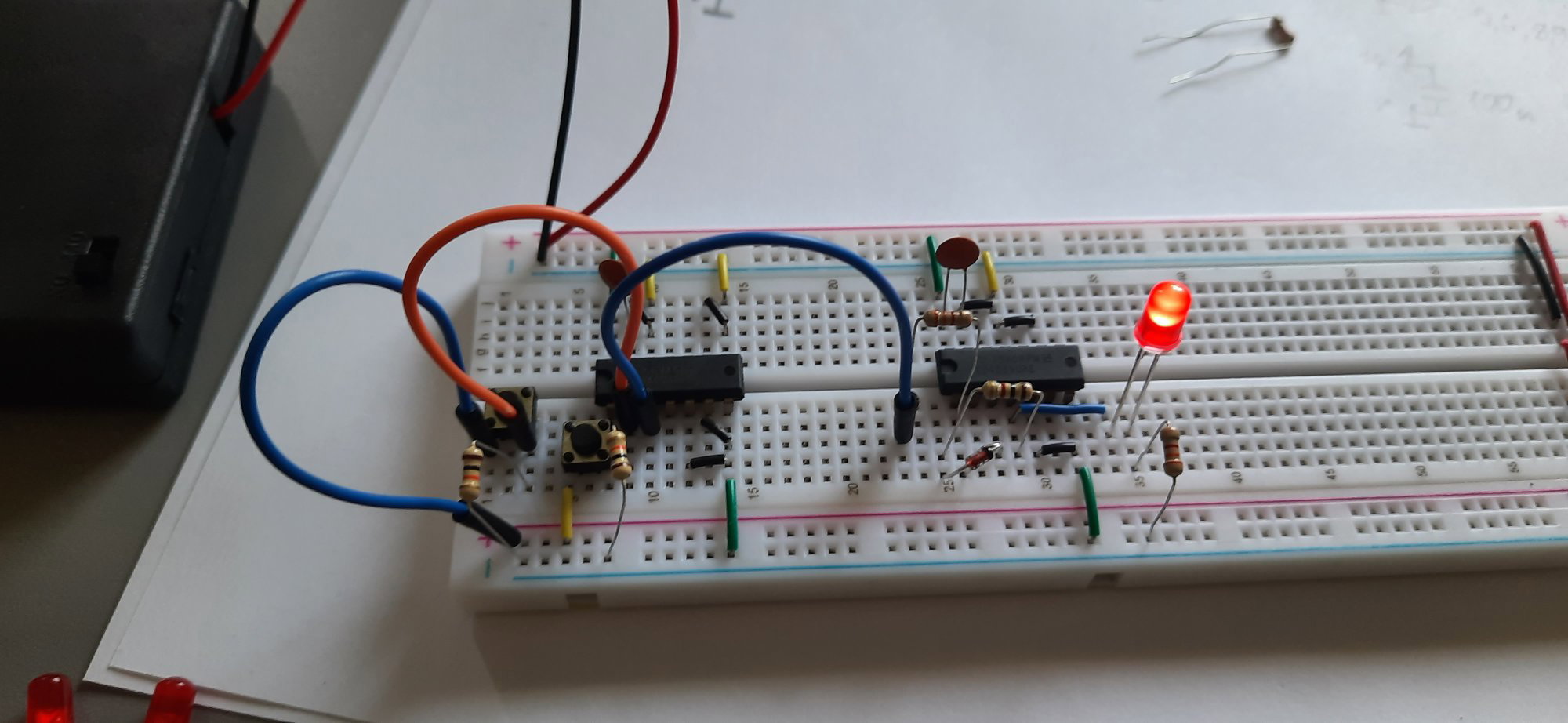

Wygląd złożonego układu:
