Problem z uruchomieniem Raspberry PI 3 B+


MatiPl01

Pomocna odpowiedź

6 godzin temu, deshipu napisał:

Ja bym zaczął od wyłączania zasilania podczas jakichkolwiek zmian w połączeniach. To taka podstawa.

To wiem. Lecz co zrobić, gdy przypadkiem układ będzie źle zbudowany i wtedy podłączy się zasilanie? Czy można to jakoś zabezpieczyć?

2 godziny temu, Nawyk napisał:

No i popełnianie błędów to kosztowne, ale najlepsze lekcje, jakie tylko można sobie "zasponsorować" 🙂 Życzę Ci popełniania błędów, ale tylko nowych 😉

Szkoda tylko, że błąd musiałem przepłacić spaleniem RPI, a nie np. diody, ale cóż, wymienili mi na nowe i mam nadzieję, że teraz nie będę już tak nieostrożny. Zamówiłem sobie multimetr i przed podłączeniem zawsze sprawdzę układ po podpięciu zasilania bezpośrednio do niego (np. z baterii), a, gdy będzie wszystko ok, podłączę do malinki. Dzięki za rady, zaraz luknę sobie na filmik. 😉

Link do komentarza
Share on other sites

Podepne sie pod temat.

Podczas wykonywania krokow opisanych w kursie #15 https://forbot.pl/blog/kurs-raspberry-pi-czujnik-temperatury-ds18b20-id26430 malinka sie rozlaczyla. Przy probach podlaczania swieci sie tylko i wylacznie czerwona dioda (PWR), brak zielonej. Probowalem juz format karty oraz reinstalacje systemu i boot z innej karty SD. W obu przypadkach nadal to samo, brak jakiegokolwiek sygnalu z maliny. Sprawdzalem napiecie na pinach 2 i 39 i wynosi ona 5.43V (zasilacz z zestawu https://botland.com.pl/kursy-forbot/11224-forbot-zestaw-raspberry-pi-3-b-rozszerzony-bezplatny-kurs-on-line-5903351240048.html).

Co moze byc przyczyna, zwarcie, zasilanie, cos jeszcze? Jakakolwiek pomoc mile widziana

Thx.

Link do komentarza
Share on other sites

@endrjupol, witam na forum!

Co dokładnie robiłeś w momencie, gdy malinka przestała reagować? Podłączałeś elektronikę, czy "leżała" sobie sama na biurku? Zabezpieczyłeś piny 5V zworką tak jak zalecaliśmy w kursie, więc możemy wykluczyć uszkodzenie Raspberry Pi podaniem 5V na jakieś piny?

Link do komentarza
Share on other sites

U mnie też było około 5V na tych pinach pięciowoltowych, ale nie miałem tych 3V na pinach trzywoltowych. Sprawdź u siebie te piny. U mnie niestety nic nie pomogło, ale wymienili mi w ramach gwarancji door-to-door, więc nie narzekam. Do eksperymentów kupię sobię klona Arduino z Aliexpress za około  15 zł. Jak się spali  to nie tracę 150 zł, lecz 10x mniej.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

3 godziny temu, Treker napisał:

@endrjupol

Co dokładnie robiłeś w momencie, gdy malinka przestała reagować? Podłączałeś elektronikę, czy "leżała" sobie sama na biurku? Zabezpieczyłeś piny 5V zworką tak jak zalecaliśmy w kursie, więc możemy wykluczyć uszkodzenie Raspberry Pi podaniem 5V na jakieś piny?

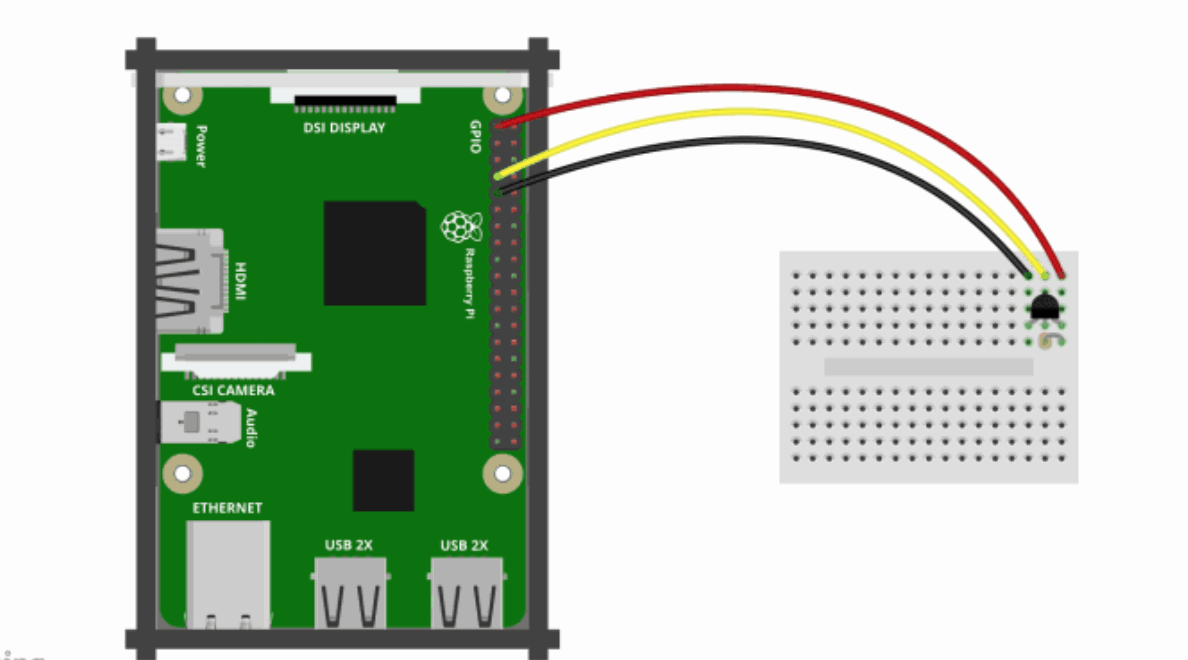

@Treker Podlaczalem czujnik temperatury na podstawie schematu z https://forbot.pl/blog/kurs-raspberry-pi-czujnik-temperatury-ds18b20-id26430, (jednak z innym GPIO niz z GPIO4 jak jest tam opisane, ale nie sadze,ze to problem). Nie wykluczam, ze rezystor w pewnym momencie mogl sie styknac z czujnikiem, ale czy mogloby to miec takie konsekwencje? Zworke oczywiscie mialem od samego poczatku na pinach 2 i 4.
