Przewód USB---MicroUSB gniazdo-wtyk.

[SOYER]

Hej, w moim projekcie z czujnikiem jakości powietrza, zrobiłem zewnętrzne wyjście portu USB. Jakież było moje zdziwienie kiedy dzisiaj chciałem wgrać program a tu nici. Komp nie widzi płytki, zasilanie ok. Próba z telefonem, to samo. Przewody polutowałem tak:

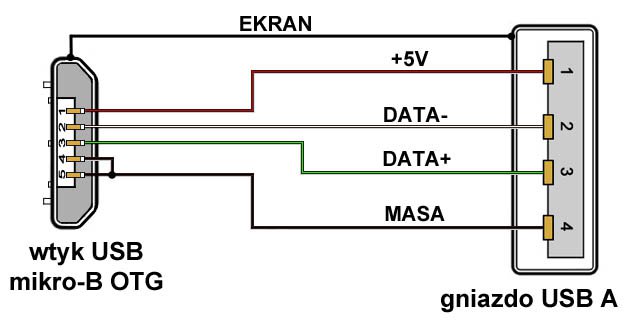

Pominąłem ekran w microUSB i nie zmostkowalem pinu 4 z 5 w microUSB. Czy brak tego mostka może być przyczyną?



[Treker (Damian Szymański)]

12 godzin temu, SOYER napisał:

Czy brak tego mostka może być przyczyną?

Wszystko zależy od podpinanego urządzenie - jest taka szansa, że brak tego mostka może uniemożliwiać transmisję. Jakie i jak długie masz te przewody?

[SOYER]

10 cm. Z jednej strony komp, z drugiej nodeMCU...

[deshipu]

Ten mostek mówi urządzeniu, czy to, co podpinasz, jest hostem (komputer) czy device-em (klawiatura, mysz, pendrive).

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Belferek]

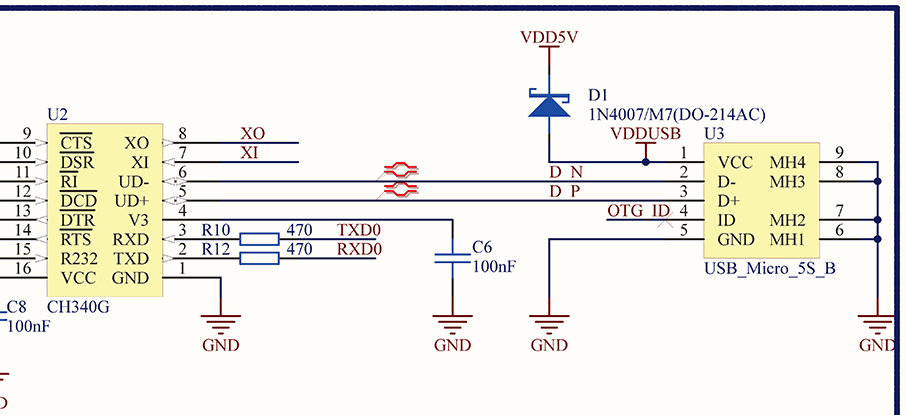

Powiedz deshipu - ten mostek jest na kablu czy w gnieździe? Tak sobie przeglądam schemat NodeMCU i tam znajduje:

Z tego co widzę to pin ID (etykieta OTG_ID) wisi w powietrzu w module więc jeśli ten wtyk mikro USB polutował Soyer jak na swoim rysunku to bez znaczenia czy ten mostek jest, czy nie. Na PCB według schematu nie jest do niczego podłączony. Czy dobrze rozumuję?

Edytowano Grudzień 20, 2018 przez Belferek

[deshipu]

Mostek musi być na wtyku, tak jak na schemacie @SOYERa.

Dobrze rozumujesz, że w przypadku podłączenia tam NodeMCU (i jakiegokolwiek urządzenia ze zwykłym USB, a nie OTG) nie będzie miało to znaczenia. Znaczenie jest w momencie, kiedy podłączasz ten wtyk do urządzenia USB OTG, które akceptuje zarówno device-e, jak i host i właśnie przy pomocy tego mostka rozpoznaje które jest które.

[SOYER]

Ok, to w moim przypadku komp-nodeMCU robić ten mostek? W sumie nie zaszkodzi...

[Belferek]

Czyli jeśli dobrze odczytałem Soyera to do tego micro USB podłącza NodeMCU - więc zworka jest bez znaczenia i nie w niej (zworce) są jego problemy? Może złe luty?

Edytowano Grudzień 20, 2018 przez Belferek

[deshipu]

1 godzinę temu, Belferek napisał:

Czyli jeśli dobrze odczytałem Soyera to do tego micro USB podłącza NodeMCU - więc zworka jest bez znaczenia i nie w niej (zworce) są jego problemy? Może złe luty?

To masz lepszą dedukcję niż ja. Rzeczywiście, pozostaje posprawdzać i pomierzyć.

[SOYER]

Z rozwiązaniem tematu musimy poczekać do soboty, bo chciałem na szybko dolutować ten mostek i przepaliłem cały wtyk. Drugiego nie mam...:-(

[Elvis]

@deshipu, @Belferek moim zdaniem obaj macie rację - po prostu piszecie / analizujecie inne wersje USB. Ten standard ma już trochę lat i jedna nazwa kryje bardzo wiele różnych wersji, rozszerzeń itd.

Zacznijmy od tego co napisał @deshipu, czyli rozpoznawania roli host/device na podstawie mostka. To oczywiście prawda - ale tylko w przypadku USB OTG. Więc @deshipu, masz rację o ile to rozszerzenie jest używane.

Natomiast bez OTG, nie ma potrzeby rozpoznawania kto jest host-em, a kto urządzeniem. Role są przypisane na stałe i fizycznie różne wtyczki oraz gniazda sprawiają, że nie można podłączyć urządzeń niepoprawnie. Tak działa tradycyjna wersja i w tym przypadku @Belferek ma jak najbardziej rację, mostkowanie nie ma znaczenia i nie jest konieczne.

Google podpowie więcej na ten temat, przykładowy link: https://www.quora.com/How-different-is-a-normal-usb-cable-from-OTG-usb-cable

[SOYER]

Problem rozwiązany, dla połączenia kompa z nodeMCU nie ma potrzeby robienia ww. mostka OTG. Działa pięknie z niepodłączonym pinem 4. Problemem było wadliwe lutowanie, lub wtyczka, pojawiało się i znikało zwarcie między pinami D+ i D-.
