Płytka prototypowa/układ wykonawczy do automatyki domowej na PIC32MX270F256B

[atlantis86]

Pochwalę się jeszcze jednym swoim projektem, który był efektem moich pierwszych eksperymentów z rodziną mikrokontrolerów PIC32. Z powodu, którego nie potrafię bliżej określić, po "wyrośnięciu" z AVR-ów zainteresowałem się 32bitowymi produktami firmy Microchip, zamiast od razu uczyć się programowania ARM-ów, np. STM32.  Muszę przyznać, że polubiłem te mikrokontrolery i stosuję je w swoich projektach, chociaż obecnie powoli przerzucam się na STM-y.

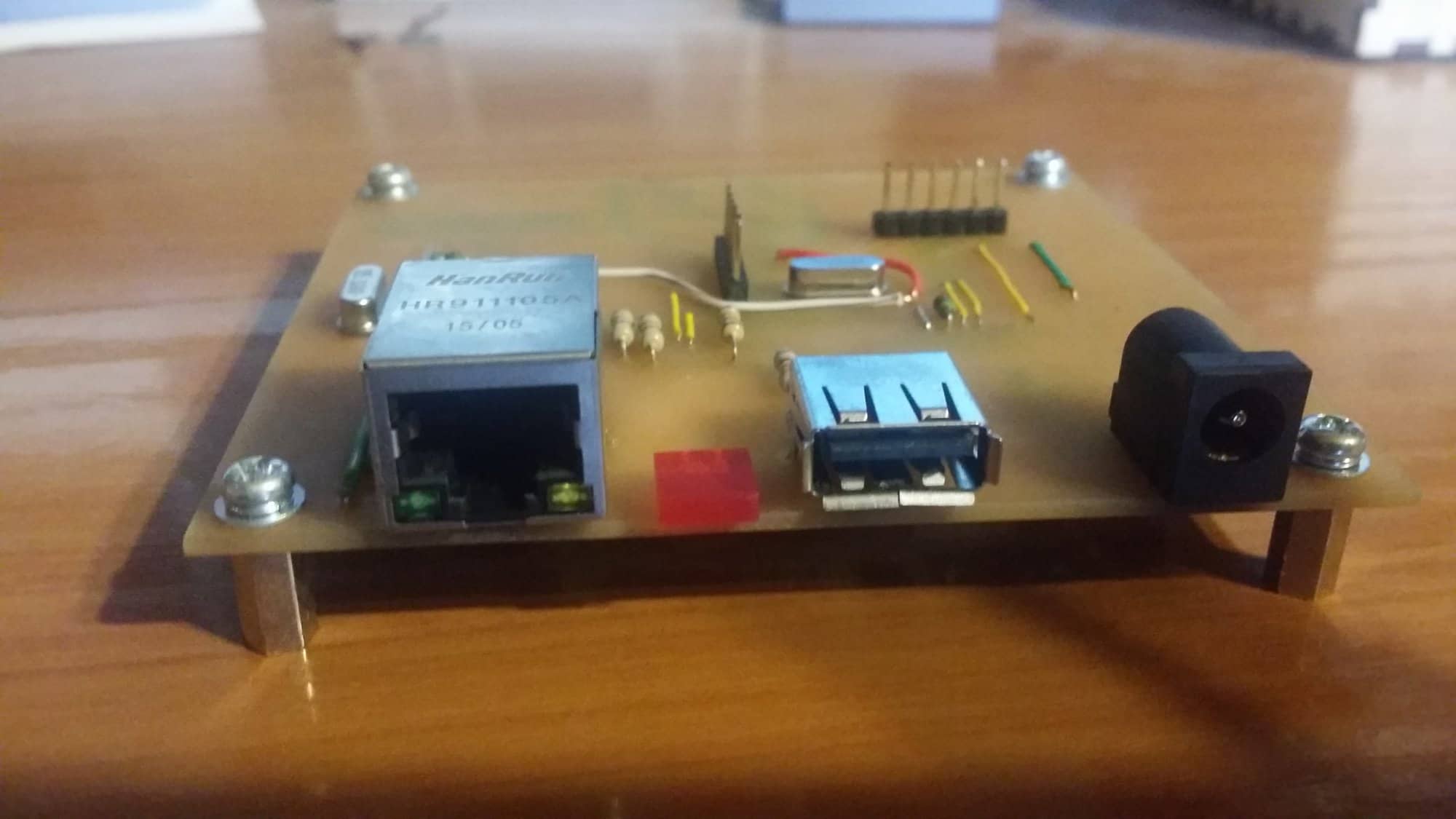

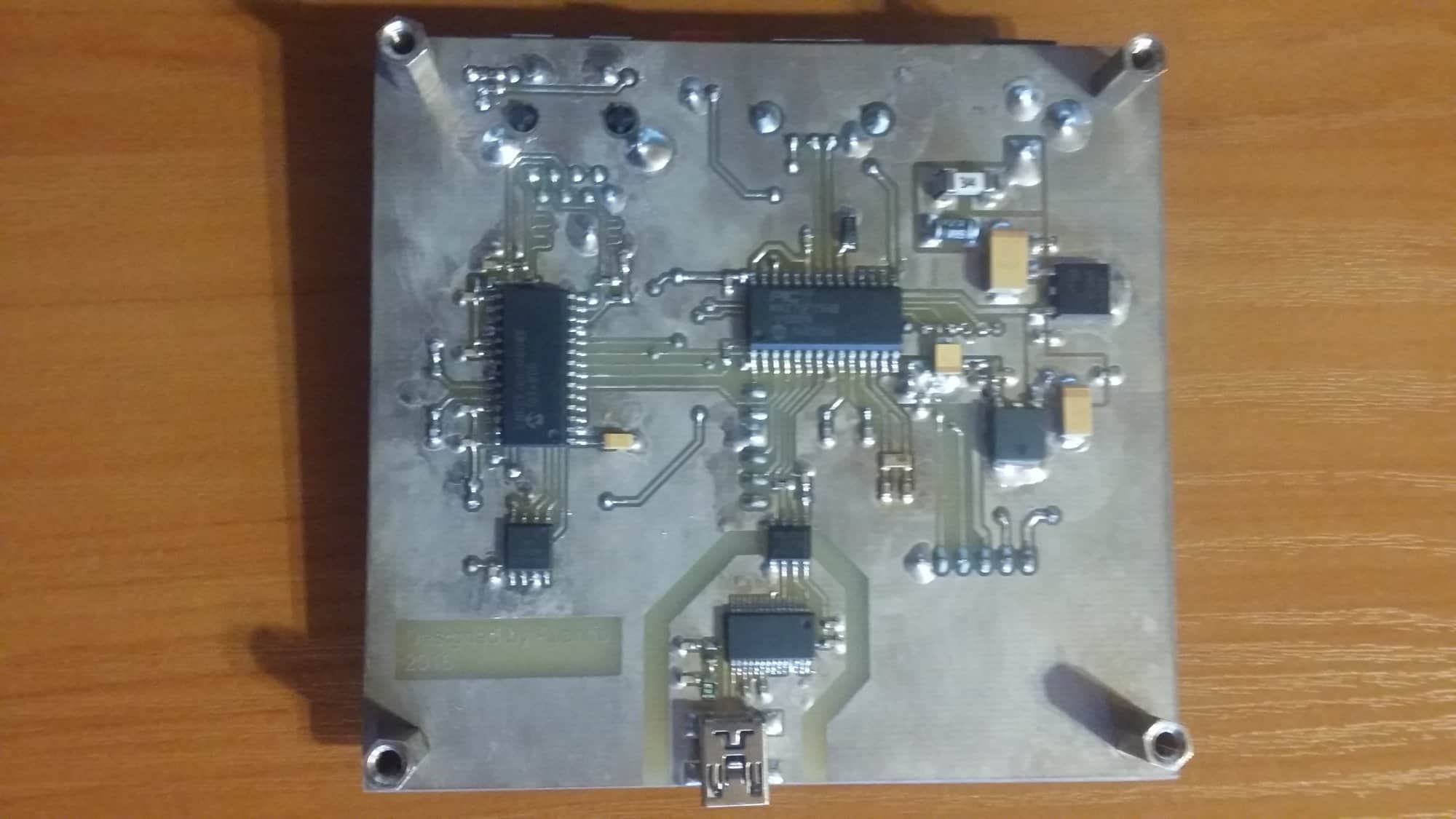

Jednym z moich pierwszych projektów wykorzystujących układ PIC32MX270F256B była płytka prototypowa, która miała łączyć dwie funkcje. Po pierwsze miała zawierać kilka podstawowych peryferiów, przy pomocy których mógłbym zapoznać się z bibliotekami MLA, po drugie w przyszłości mogłaby w przyszłości służyć za moduł wykonawczy w systemie automatyki domowej DIY. Prototypowa wersja płytki została zmontowana na jednostronnej płytce drukowanej, z wykorzystaniem układów w obudowach SO28. Poza mikrokontrolerem można na niej znaleźć kontroler ethernetu ENC28J60, pamięć flash SST25 oraz układ FT232.

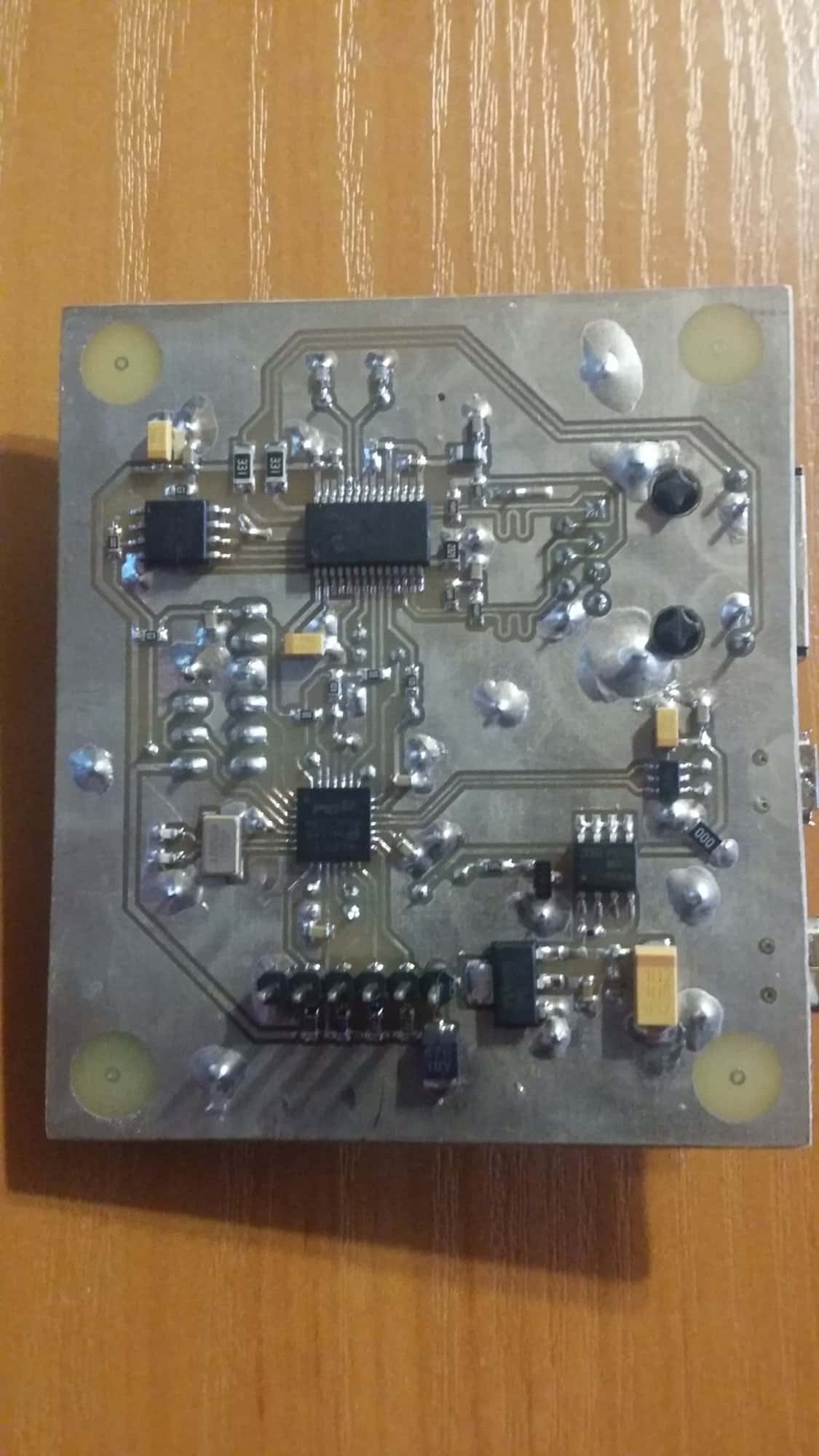

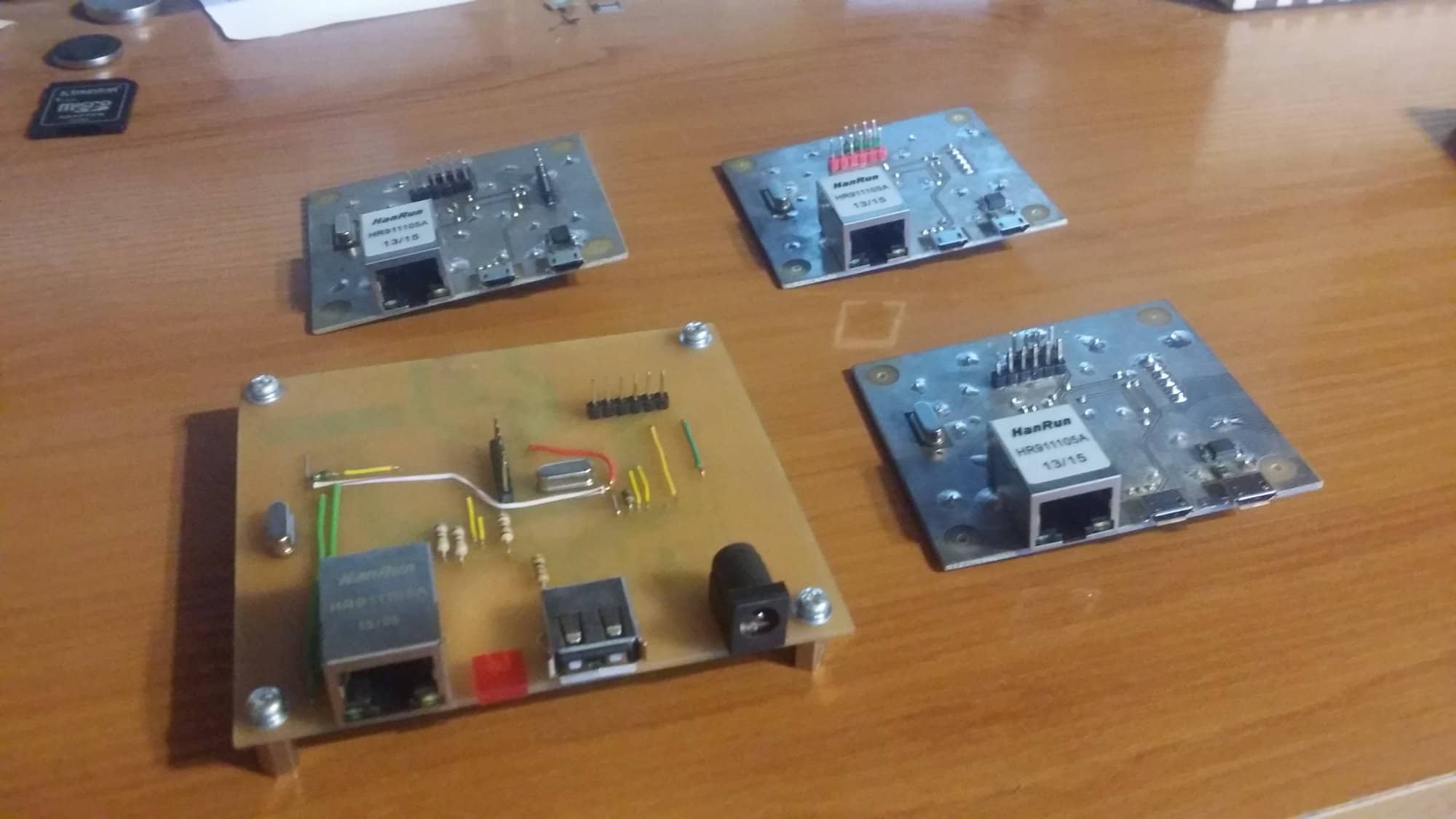

Nieco później powstało kilka kolejnych egzemplarzy nieco zmodyfikowanej wersji tej płytki. Projektując je chciałem nauczyć się czegoś nowego, przetestować swoje umiejętności i rozprawić się z paroma mitami dotyczącymi tego, co jest, a co nie jest możliwe w domowych warunkach. Po pierwsze był to mój pierwszy eksperyment z domową produkcją płytek dwustronnych. Po drugie chciałem przekonać się, jak wygląda sytuacja z zastosowaniem miniaturowych układów QFN/MLF w domowych warunkach. Wielokrotnie nasłuchałem się bowiem opinii mówiących, że ich montaż jest zbyt kłopotliwy przy pomocy amatorskich narzędzi.

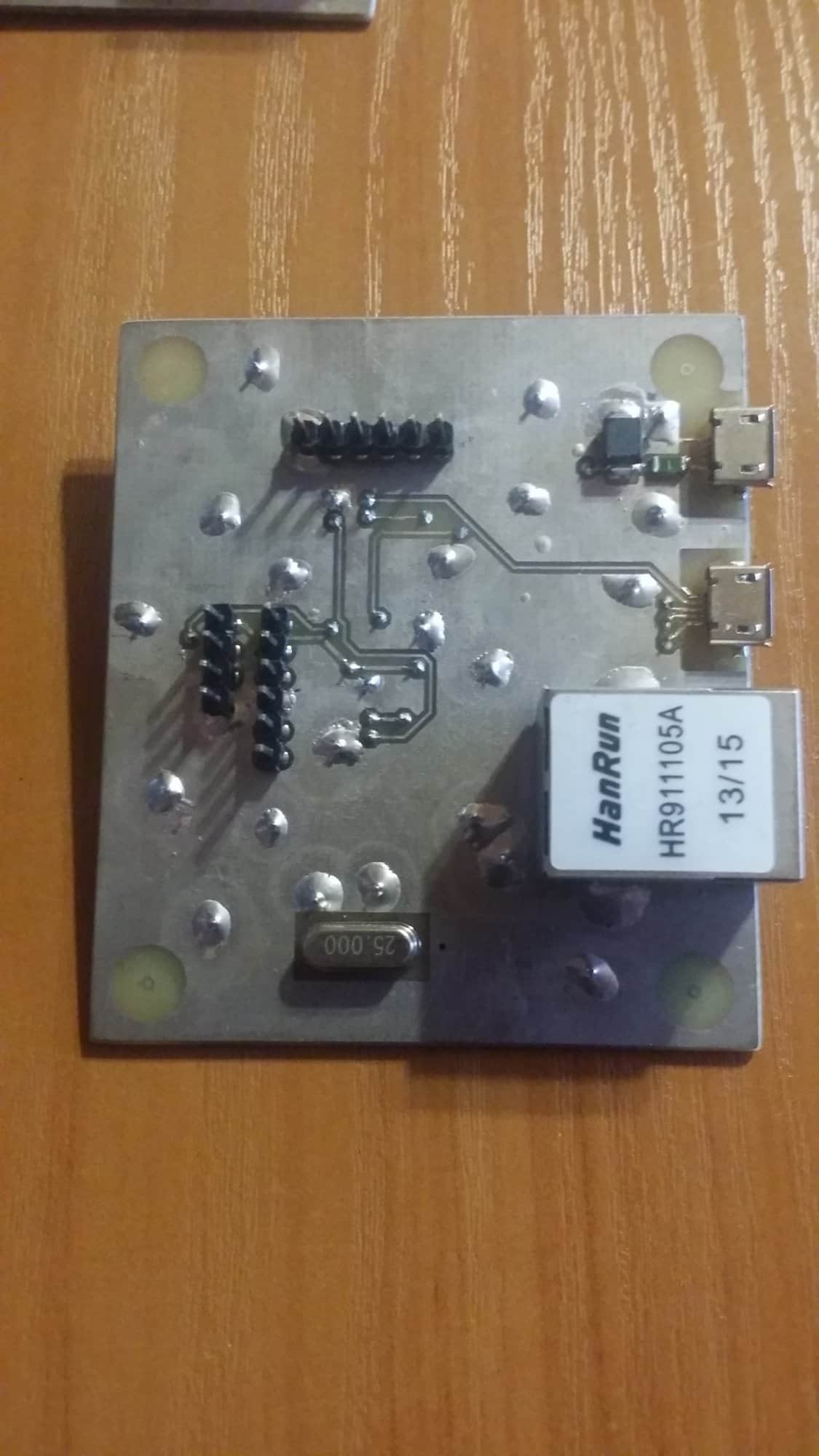

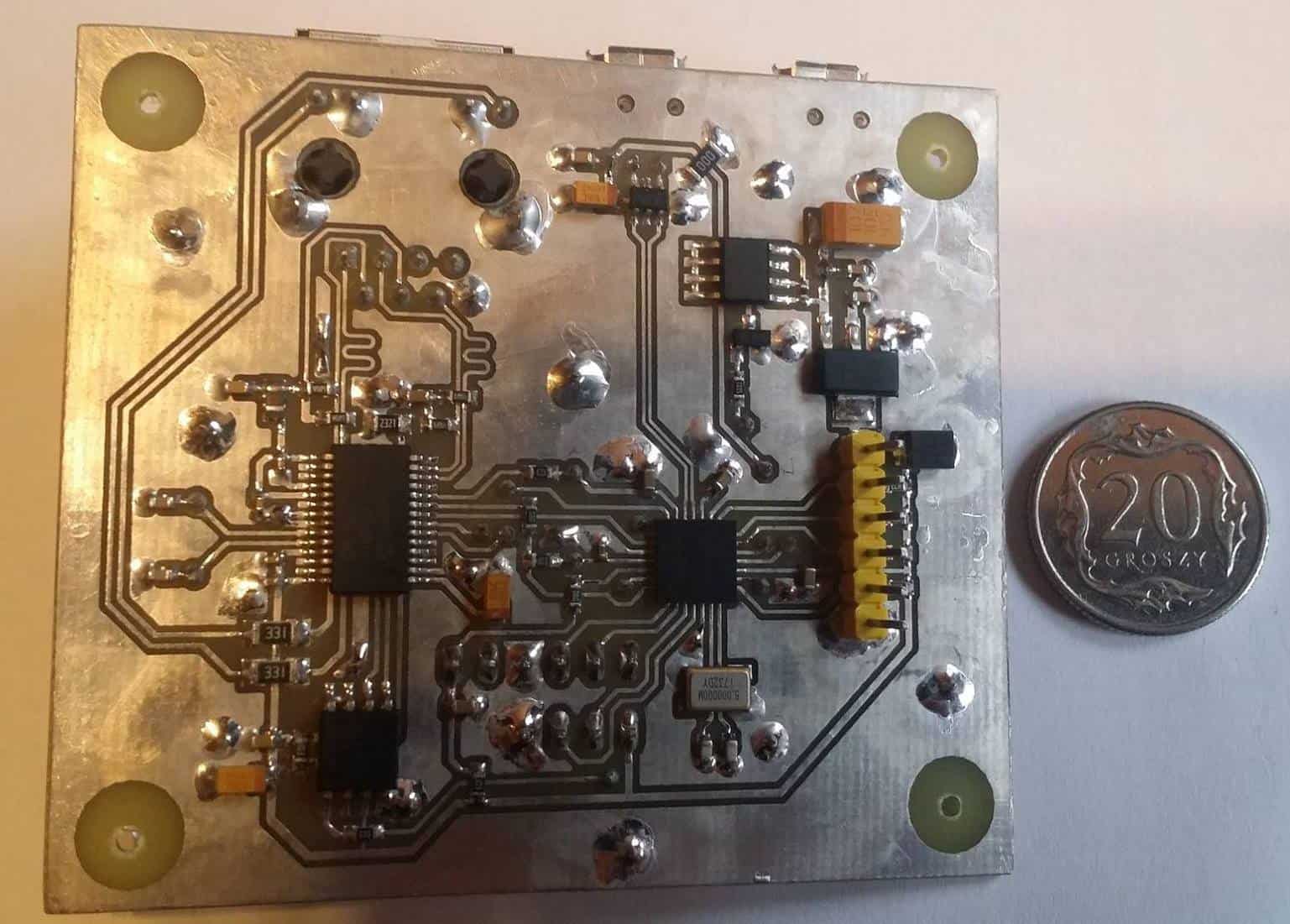

Płytka została metodą termotransferu (na kopertę). Wszystkie otwory pod przelotki wywierciłem ręcznie -przekonałem się bowiem, że tanie statywy pod wiertarki nie zapewniają odpowiedniej dokładności. O wiele lepiej jest wywiercić otwór do połowy z jednej strony, a potem ostrożnie kończyć z drugiej, pozwalając wiertłu wypaść z drugiej strony pd własnym ciężarem.Miedź została pocynowana stopem Lichtenberga, a mikrokontroler w obudowie MLF oraz rezonator SMD zostały wlutowane za pomocą taniej, chińskiej stacji hot air, po uprzednim zabezpieczeniu cienkich ścieżek taśmą kaptonową.

Płytka posiada następujące możliwości:

• Dostęp do sieci przez Ethernet (wykorzystywany jest stos Microchipa z bibliotek MLA).
• Obsługa hostu USB celem podpięcia PenDrive'a (FatFS + sterowniki z bibliotek MLA). Wersja finalna została także przystosowana do obsługi funkcji USB OTG.
• Wbudowana pamięć SPI Flash SST25, obsługiwana przez FatFS jako dysk.
• Wbudowany rezonator do obsługi RTC (tylko wersja prototypowa, wersja finalna powstała z myślą o zewnętrznym RTC I2C z baterią podtrzymującą, np. DS1307).

Złącza goldpin udostępniają następujące interfejsy:

• Interfejs programatora/debugera, np.. PicKit.
• UART (w wersji finalnej zrezygnowałem ze stosowania FT232).
• I2C wraz z jednym przerwaniem zewnętrznym, pozwalające na wygodne korzystanie z ekspanderów rekompensujących niewielką liczbę dostępnych pinów GPIO.

[Treker (Damian Szymański)]

Właśnie zaakceptowałem Twój opis, możesz go teraz zgłosić do akcji rabatowej umieszczając link w temacie zbiorczym. Dziękuję za przedstawienie ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum

[cziter15]

Bardzo fajna robota

Zastanawia mnie ta wysepka (oddzielona masa). Czy jest to konieczny zabieg w tym przypadku?

Edytowano Luty 19, 2022 przez cziter15

[_LM_]

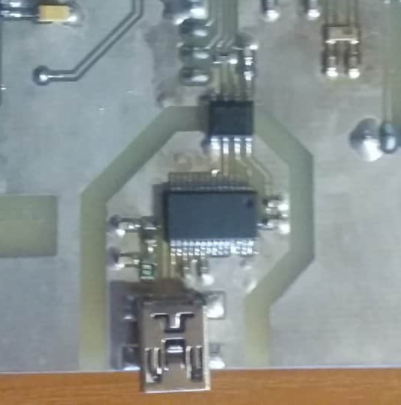

Jak widzisz pomiędzy układem usb  ftdi a resztą płyty zamontowany jest dodatkowy układ separujący, dzięki temu na usb nie przedostanie się niebezpieczne napięcie w razie awarii.
