Wykrywacz gestów sparkfun APDS-9960 problem

startrek1p2p · Luty 4, 2019

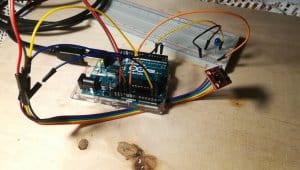

Podczas robienia projektu pojawił się problem prawdopodobnie u mnie z niewiedzą lub jakimś banalnym błędem. Jako podstawa posłużył mi kod dostarczony wraz z czujnikiem.
Program na arduino miał po wykryciu odpowiedniej kombinacji ruchów: (lewy, prawy, góra, dół) zapalać diodę. Pomimo braku błędów przy kompilacji cały program nie działa.
Proszę o pomoc i wskazanie gdzie tutaj jest błąd lub co mogę zrobić inaczej.

/*

 3.3V         VCC              Power
 GND          GND              Ground
 A4           SDA              I2C Data
 A5           SCL              I2C Clock
 2            INT              Interrupt

 */
#include <Wire.h>
#include <SparkFun_APDS9960.h>

// Pins
#define APDS9960_INT    2 // Needs to be an interrupt pin

// Global Variables
SparkFun_APDS9960 apds = SparkFun_APDS9960();
int isr_flag = 0;
int gesture = 0;

void setup() {

  // Set interrupt pin as input
  pinMode(APDS9960_INT, INPUT);
  pinMode(4, OUTPUT);
  digitalWrite(4, LOW);
  // Initialize Serial port
  Serial.begin(9600);
  Serial.println();
  Serial.println(F("--------------------------------"));
  Serial.println(F("SparkFun APDS-9960 - GestureTest"));
  Serial.println(F("--------------------------------"));

  // Initialize interrupt service routine
  attachInterrupt(0, interruptRoutine, FALLING);

  // Initialize APDS-9960 (configure I2C and initial values)
  if ( apds.init() ) {
    Serial.println(F("APDS-9960 initialization complete"));
  } else {
    Serial.println(F("Something went wrong during APDS-9960 init!"));
  }

  // Start running the APDS-9960 gesture sensor engine
  if ( apds.enableGestureSensor(true) ) {
    Serial.println(F("Gesture sensor is now running"));
  } else {
    Serial.println(F("Something went wrong during gesture sensor init!"));
  }
}

void loop()
{
  if( isr_flag == 1 ) {
    detachInterrupt(0);
    handleGesture();
  void dioda();
    isr_flag = 0;
    attachInterrupt(0, interruptRoutine, FALLING);
  }
}
void interruptRoutine() {
  isr_flag = 1;
}

void handleGesture() {
    if ( apds.isGestureAvailable() ) {
    switch ( apds.readGesture() ) {
      case DIR_UP:
        Serial.println("UP");
        break;
      case DIR_DOWN:
        Serial.println("DOWN");
        break;
      case DIR_LEFT:
        Serial.println("LEFT");
        break;
      case DIR_RIGHT:
        Serial.println("RIGHT");
        digitalWrite(4, HIGH); //sprawdzenie łączeń diody
        delay(1000);
        digitalWrite(4, LOW);
        break;
      case DIR_NEAR:
        Serial.println("NEAR");
        break;
      case DIR_FAR:
        Serial.println("FAR");
        break;
      default:
        Serial.println("NONE");
    }
  }
}

 void dioda(){
  if((apds.readGesture() == DIR_LEFT)&&(gesture == 1)){
    digitalWrite(4, HIGH);
    delay(5000);
    digitalWrite(4, LOW);
    gesture=0;
  }

  if(apds.readGesture() == DIR_RIGHT ){
    gesture = 0;
  }

  if(apds.readGesture() == DIR_UP ){
    gesture = 0;
  }

    if(apds.readGesture() == DIR_DOWN ){
    gesture = 1;
  }

 }

Treker · Luty 4, 2019

@startrek1p2p, witam na forum 😉 Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start:

Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników.
Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć?
Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości.

4 godziny temu, startrek1p2p napisał:

Pomimo braku błędów przy kompilacji cały program nie działa.
Proszę o pomoc i wskazanie gdzie tutaj jest błąd lub co mogę zrobić inaczej.

Napisz proszę czym się objawia to, że nie działa. Otrzymujesz fałszywe wyniki (jakie?) czy może nie ma żadnych wyników? Jak masz wszystko podłączone? Najlepiej pokaż jakieś zdjęcie.

startrek1p2p · Luty 4, 2019

Samo wykrywanie gestów działa, ale już Całe Void(dioda) nie działa. Dlaczego? to nie wiem, ponieważ gesty są wykrywane i mimo dobrej kolejności nic sie nie dzieje. Dla pewności przy ruchu w prawo dałem aby dioda zapalała sie na 1 sekundę i działa za każdym razem.

Treker · Luty 5, 2019

Dobrze, czyli mamy pewność, że czujnik działa, a błąd jest gdzieś w Twoim fragmencie - to dobry znak. Teraz opisz mi proszę jak według Ciebie ma działać ta funkcja:

void dioda(){
  if((apds.readGesture() == DIR_LEFT)&&(gesture == 1)){
    digitalWrite(4, HIGH);
    delay(5000);
    digitalWrite(4, LOW);
    gesture=0;
  }

  if(apds.readGesture() == DIR_RIGHT ){
    gesture = 0;
  }

  if(apds.readGesture() == DIR_UP ){
    gesture = 0;
  }

    if(apds.readGesture() == DIR_DOWN ){
    gesture = 1;
  }

 }

Napisz tak normalnie, słownie jak według Ciebie ona powinna działać, bo nie jestem w stanie tego rozszyfrować.

Ta funkcja może ma szansę wykryć gest w stylu w dół i w lewo, ale nie mam pojęcia jak mogłaby obsłużyć gest lewo > prawo > góra > dół.Pomijając to, że nie rozumiem tutaj Twojego podejścia do tematu, to ten kod wygląda zbyt prosto jak na możliwość wykrycia takiej sekwencji ruchów. Opisz jak to sobie wymyśliłeś to zobaczymy co dalej 🙂

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

startrek1p2p · Luty 7, 2019

@Treker To jest tak całą funkcje już przerabiałem kilka razy to była już ostatnio wymyślona wersja wersja. Najpierw używałem inkrementacji i gdy wynik osiągał by 4 to wtedy dioda powinna świecić, ale niestety zawsze zwiększało stan niezależnie jaki by ruch wykryło.

Teraz miała być zmienić stałą Gesture. Dopiero po wykonaniu pierwszych 3 kroków w odpowiedniej kolejności możemy dojść do kroku 4 czyli zmianę stanu gesture , stała zmieniało by się z 0 na 1 i powodowała by zmianę stanu na diodzie. uczę się całego programowania od niedawna i jak dla mnie powinno to działać 😄 ale jak widać coś tutaj jest nie tak

całość miało działać jak sejf po odpowiednim pomachaniu ma sie otwierać ukryty w pokoju zamek.

Edytowano Luty 7, 2019 przez startrek1p2p

Belferek · Luty 8, 2019

Dnia 4.02.2019 o 17:31, startrek1p2p napisał:

void dioda();

A dlaczego w pętli loop używasz takiej konstrukcji? Bez tego void nie zadziała?

ethanak · Luty 8, 2019

Ekhm... @Belferek - wyjaśnij nam proszę jak działa void...

Treker · Luty 8, 2019

@startrek1p2p, wydaje mi się, że inkrementowanie zmiennej było dobrym tropem. Musiałeś chyba jednak coś tam pomieszać i dlatego u Ciebie nie działało. Ja bym proponował przykładowo taki algorytm:

0. Zmienna globalna licznik o wartości 0;

W pętli:
1. Jeśli wykryto ruch w lewo - ustaw zmienną licznik na 1
2. Jeśli wykryto ruch w prawo, a zmienna licznik = 1, to ustaw zmienną licznik na 2. W przeciwnym wypadku ustaw zmienną licznik na 0.
3. Jeśli wykryto ruch w górę, a zmienna licznik = 2, to ustaw zmienną licznik na 3. W przeciwnym wypadku ustaw zmienną licznik na 0.
4. Jeśli wykryto ruch w dół, a zmienna licznik = 3, to ustaw zmienną licznik na 4. W przeciwnym wypadku ustaw zmienną licznik na 0.
5. Jeśli zmienna licznik równa się 4 to włącz diodę i ustaw zmienną licznik na 0, aby możliwe było wykrywanie kolejnych sekwencji.

startrek1p2p · Luty 8, 2019

Ja nie miałem tego powrotu do zera. Dzięki, jak tylko będę miał możliwość sprawdzę czy działa :D

ethanak · Luty 8, 2019

Poza tym @Belferek słusznie zauważył - wywołanie funkcji to "dioda();" a nie "void dioda();" (w tym drugim przypadku jest to deklaracja, że gdzieś w programie istnieje funkcja dioda o bliżej nieokreślonych parametrach).

startrek1p2p · Luty 8, 2019

@ethanak dzieki, poprawie i zobaczymy czy i jak zadziała 😄

Belferek · Luty 8, 2019

I jak po poprawce - działa już inaczej?

startrek1p2p · Luty 9, 2019

juz wszystko działa tak jak chciałem, @Belferek @ethanak dzięki tutaj było roztargnienie , że tak powiem miałem to na mysli ale niepotrzebnie zapisałem.
@Treker zrobiłem podobnie ale zamiast if w case i zadziałało. 😄

Treker · Luty 12, 2019

@startrek1p2p to może pochwalisz się kodem lub pokażesz jakieś demo? 😉 Pewnie ktoś w przyszłości skorzysta, a do tego będziemy mogli doradzić jeszcze jakieś optymalizacje w programie.

startrek1p2p · Luty 17, 2019

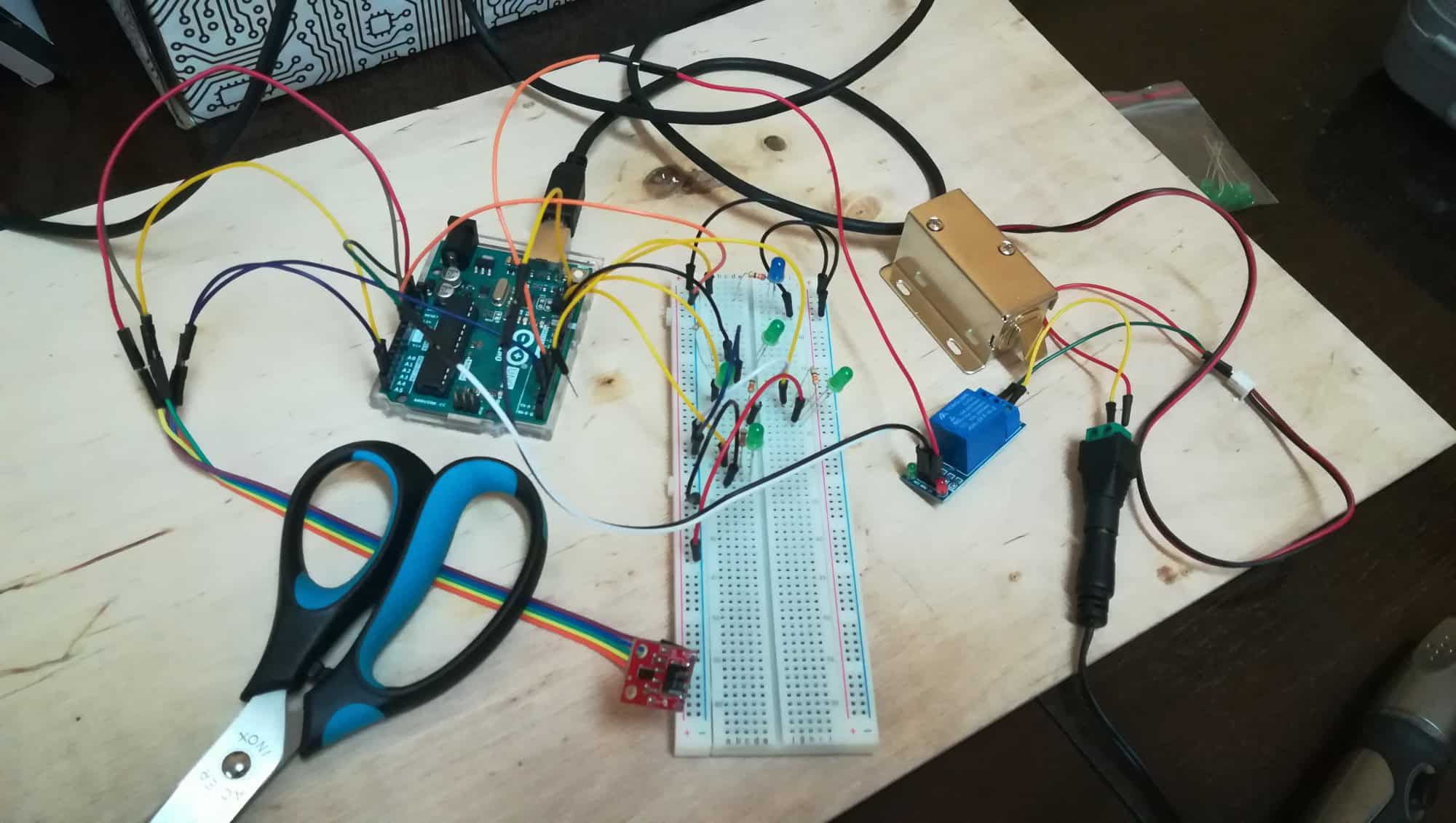

Program działa bez zarzutu, jedyny minus to opóźnienie, ale tylko 1 sekunda(od świecenia diody). Dodatkowo aby nie trzeba było za każdym razem patrzeć na monitor, dobudowałem sobie lampki wskazujące jaki ruch zrobiłem (bez oddalania i przybliżania).

/*

 3.3V         VCC              Power
 GND          GND              Ground
 A4           SDA              I2C Data
 A5           SCL              I2C Clock
 2            INT              Interrupt

 */
#include <Wire.h>
#include <SparkFun_APDS9960.h>

// Pins
#define APDS9960_INT    2 // Needs to be an interrupt pin

// Constants

// Global Variables
SparkFun_APDS9960 apds = SparkFun_APDS9960();
int isr_flag = 0;
int gesture = 0;

void setup() {

  // Set interrupt pin as input
  pinMode(APDS9960_INT, INPUT);
  pinMode(4, OUTPUT);
  digitalWrite(4, LOW);
  pinMode(13, OUTPUT);
  digitalWrite(13, LOW);
  pinMode(12, OUTPUT);
  digitalWrite(12, LOW);
  pinMode(11, OUTPUT);
  digitalWrite(11, LOW);
  pinMode(10, OUTPUT);
  digitalWrite(10, LOW);
  // Initialize Serial port
  Serial.begin(9600);
  Serial.println();
  Serial.println(F("--------------------------------"));
  Serial.println(F("SparkFun APDS-9960 - GestureTest"));
  Serial.println(F("--------------------------------"));

  // Initialize interrupt service routine
  attachInterrupt(0, interruptRoutine, FALLING);

  // Initialize APDS-9960 (configure I2C and initial values)
  if ( apds.init() ) {
    Serial.println(F("APDS-9960 initialization complete"));
  } else {
    Serial.println(F("Something went wrong during APDS-9960 init!"));
  }

  // Start running the APDS-9960 gesture sensor engine
  if ( apds.enableGestureSensor(true) ) {
    Serial.println(F("Gesture sensor is now running"));
  } else {
    Serial.println(F("Something went wrong during gesture sensor init!"));
  }
}

void loop()
{
  if( isr_flag == 1 ) {
    detachInterrupt(0);
    handleGesture();
    isr_flag = 0;
    attachInterrupt(0, interruptRoutine, FALLING);
  }
}
void interruptRoutine() {
  isr_flag = 1;
}

void handleGesture() {
    if ( apds.isGestureAvailable() ) {
    switch ( apds.readGesture() ) {

      case DIR_UP:
        Serial.println("UP");
        digitalWrite(10, HIGH);
        delay(1000);
        digitalWrite(10, LOW);
    if((gesture == 0)||(gesture == 1)){
      gesture ++;
    }
    else{
      gesture = 0;
    }
        break;

      case DIR_DOWN:
        Serial.println("DOWN");
        digitalWrite(11, HIGH);
        delay(1000);
        digitalWrite(11, LOW);
      gesture = 0;
        break;

      case DIR_LEFT:
        Serial.println("LEFT");
        digitalWrite(12, HIGH);
        delay(1000);
        digitalWrite(12, LOW);
    if(gesture == 2){
      gesture ++;
    }
    else{
      gesture = 0;
    }
        break;

      case DIR_RIGHT:
        Serial.println("RIGHT");
        digitalWrite(13, HIGH);
        delay(1000);
        digitalWrite(13, LOW);
    if(gesture == 3){
      digitalWrite(4, HIGH);
      delay(5000);
      digitalWrite(4, LOW);
      gesture = 0;
    }
    else{
      gesture = 0;
    }
        break;

      case DIR_NEAR:
        Serial.println("NEAR");
    gesture = 0;
        break;

      case DIR_FAR:
        Serial.println("FAR");
    gesture = 0;
        break;

      default:
        Serial.println("NONE");
    }
  }
}
