Jak podłączyć przyciski do Arduino Pro Micro?

[BiZi]

Dzień dobry.

Zwracam się do Was z pytaniem i prośbą czy znalazł by któryś z Was chwilę dla mnie i pomógłby mi w rozrysowaniu podłączenia przycisków do płytki ARDUINO PRO micro ATmega32U4 AVR Leonardo? Chciałem zrobić niespodziankę swojemu chrześniakowi, myślałem że podołam, jednakże podłączenie oraz napisanie kodu znacznie przerosło moje możliwości. W załączeniu przesyłam schemat jakbym chciał podłączyć przyciski w buttonboxie.

Jeżeli ktoś zlituje się nad lamusem z elektroniki będę wielce zobowiązany.

Pozdrawiam

BiZi

[Treker (Damian Szymański)]

@BiZi witam na forum 😉 W czym dokładnie masz problem, na czym utknąłeś?

[BiZi]

Witaj.

Przede wszystkim na podłączeniu przewodów i napisaniu kodu.

Po obejrzeniu filmu zamieszczonym na YT odniosłem wrażenie, że to proste jak budowa cepa. Jednakże po skompletowaniu przycisków płytki etc zderzyłem się z rzeczywistością i stwierdzam że porwałem się jak szczerbaty na suchary.

Nie jestem elektronikiem i jedynie umiem podstawowe rzeczy typu przylutowanie kabli i wymianę gniazdka.

[Treker (Damian Szymański)]

Takie matrycowe podłączenie przełączników może sprawiać trochę problemów, to fakt 😉 Musisz jednak powiedzieć na czym konkretnie utknąłeś, chętnie pomożemy, ale od czegoś trzeba ruszyć. Napisałeś, że lutować potrafisz, a w umieszczonym przez Ciebie filmie (2:42) jest piękny schemat opisujący połączenia. "Wystarczy" polutować przewody tak jak są tam narysowane. Z czym dokładnie masz problem, aby przenieść to na żywca?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[BiZi]

Po prostu nie wiem czy to dobrze robię bo nie wiem jak to zweryfikować na pisaniu kodów to już w ogóle się nie znam.

Może od początku. W załączniku jest sposób w jaki podłączyłem przewody. Założyłem, że maksymalna liczba przycisków to 5 w rzędzie.

[Anonim]

Jak to mówią wytrawni arduinowcy: "źle, źle, źle!". Najlepiej opisz własnymi słowami do czego ma to służyć i co te przyciski mają robić i jak ma na nie reagować arduino. Jak poznamy koncepcję będzie łatwo narysować schemat.

[BiZi]

Chciałem zrobić buttonbox chrześniakowi na urodziny do gry Euro Truck Simulator 2.

1) Przełącznik dźwigniowy - w dół zaciąganie i  do góry zwalnianie hamulca parkingowego (w grze przypisywany jest jeden przycisk)
2) Przełącznik stacyjkowy - Zapłon
3) Przełącznik stacyjkowy - Uruchomienie silnika
4) Przełącznik chwilowy - jedno wciśnięcie Przełączanie trybu świateł
5) Przełącznik chwilowy - jedno wciśnięcie Światła awaryjne
6) Przełącznik chwilowy - jedno wciśnięcie Światła ostrzegawcze
7) Przełącznik chwilowy - jedno wciśnięcie Podczepianie naczepy
😎 Przełącznik dźwigniowy - Do góry Blokada dyferencjału w dół zwalnianie blokady (w grze przypisywany jest jeden przycisk)
9) Przełącznik dźwigniowy - Do góry Podnoszenie osi ciągnika w dół opuszczanie (w grze przypisywany jest jeden przycisk)
10) Przełącznik dźwigniowy - Do góry Podnoszenie osi przyczepy w dół opuszczanie (w grze przypisywany jest jeden przycisk)
11) Przełącznik dźwigniowy chwilowy - do góry Wyłączenie wycieraczek(w grze przypisywany jest jeden przycisk)
12) Przełącznik dźwigniowy chwilowy - w dół Włączenie wycieraczek (w grze przypisywany jest jeden przycisk)
13) Enkoder - jedno wciśnięcie Włączenie tempomatu
14) Enkoder - jedno wciśnięcie Następna stacja radiowa
15) Enkoder - Obrót w lewo zmniejszenie prędkości tempomatu
16) Enkoder - Obrót w prawo zwiększenie prędkości tempomatu
17) Enkoder - Obrót w lewo zmniejszenie głośności radia
18) Enkoder -  Obrót w prawo zwiększenie głośności radia
19) Przełącznik chwilowy -  jedno wciśnięcie do przypisania co tam będzie chciał
20) Przełącznik chwilowy - jedno wciśnięcie j.w.

[Anonim]

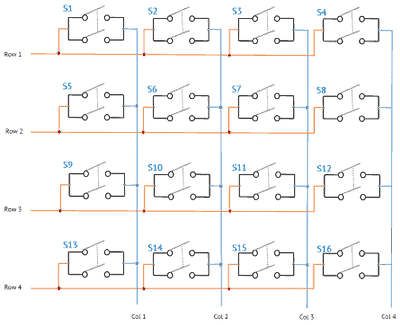

Gdybym robił coś takiego dla siebie zastosował bym tu jakiś expander albo rejestr z równoległym wejściem i szeregowym wyjściem to można by było dodać jakieś diody led jako kontrolki. Jeśli ta płytka ma obsługiwać tylko te przełączniki i usb to na styk powinno się zmieścić. Trzeba tu zastosować klawiaturę matrycową (w załączniku)  pod wszystkie przełączniki "chwilowe" i enkodery [8 pinów] i osobno te trójpozycyjne (masa w środku) i stacyjkę [10 pinów]. Programista będzie miał używanie 😉
