Line follower - problem z powrotem na trasę


Evgeniy

Pomocna odpowiedź

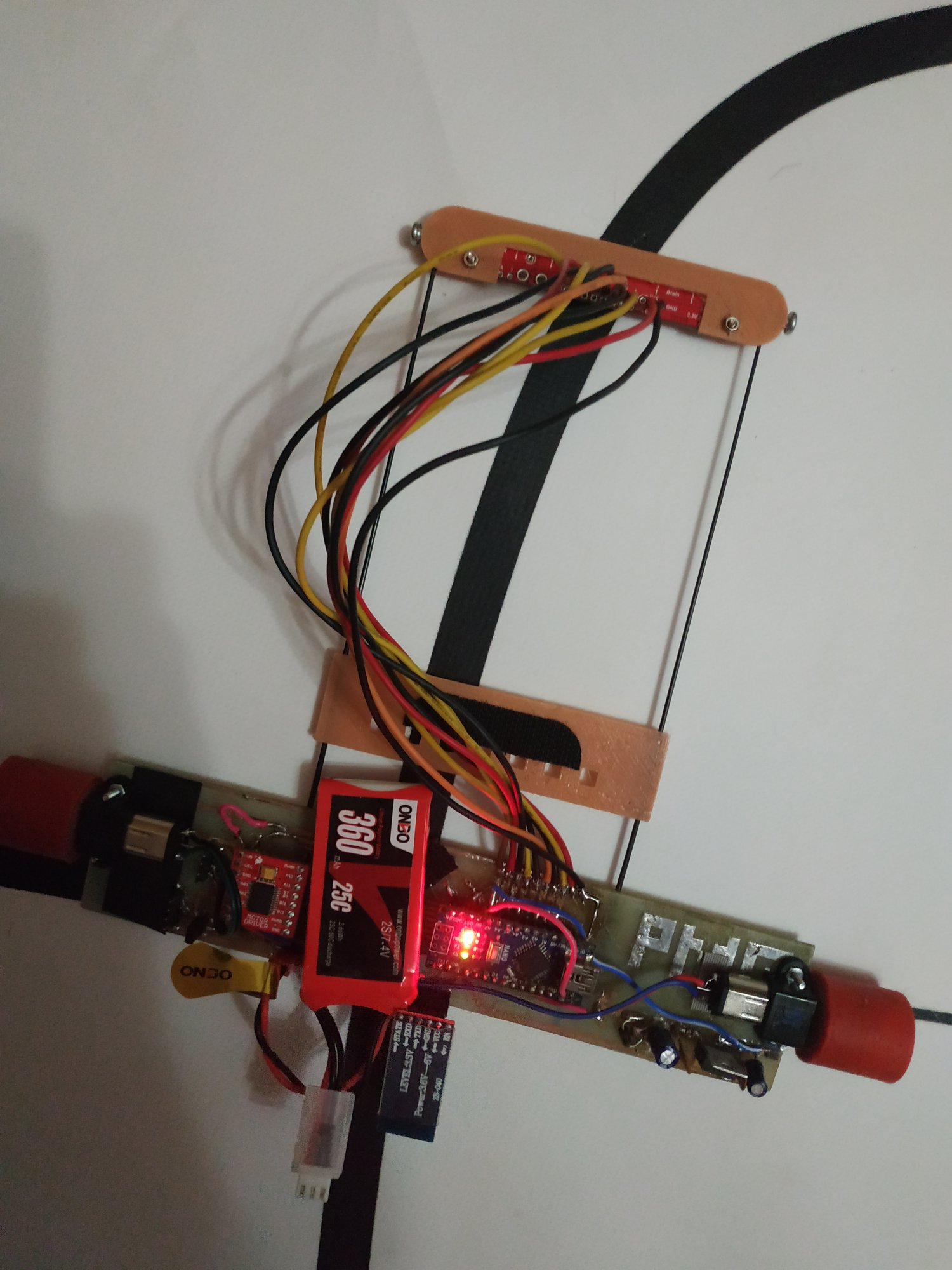

Witam koledzy Natychmiast przepraszam za wszystkie błędy w tekście, ponieważ sam korzystam z tłumacza z Białorusi i pisząc tę publikację. Chcę cię poprosić o pomoc w tworzeniu algorytmu dla robota podążającego za linią. Jakiego algorytmu używasz, gdy robot traci linię (gdy czujnik pokazuje wszystkie wartości zerowe)? Jaki poprzedni błąd powinien zapamiętać robot? Dzięki;)

Double scan() {
 sum_m = 0; X = 0;
 for (int i = 0; i < 8; i++) {
 m = k * analogRead(analog);
 if (m < WHITE) m = 1; else if (m > BLACK) m = 1000;
 sum_m += m;
 }
 for (int j = 0; j < 8; j++) {
 X += m[j] * x[j];
 } X /= sum_m;
 return X;
}

void play() {
 play_pid();
 play_motors();
}

oid play_pid() {
 error = scan();
 if (sum_m < 2 * WHITE) {
 error = last_error2;
 //max_speed = 70;
 } //else max_speed = last_max_speed2;
 if (abs(error) > 3.0) {
 last_error2 = error;
 }
 P = error;
 I += error;
 D = (error - last_error);
 PID = P * Kp + I * Ki + D * Kd;
 last_error = error;
 if (sum_m < 2 * WHITE) last_error = last_error2;
}  // integral = 0




Edytowano przez Gieneq
Link do komentarza
Share on other sites

@Evgeniy witam na forum 🙂

Najprościej robić to w taki sposób, że przy każdym obiegu zapamiętujesz, który czujnik widzi linię. W następnym obiegu pętli sprawdzasz czy jakiś czujnik widzi linię, jeśli nie to wiesz, który czujnik widział trasę ostatnio i obracasz się w daną stronę. Ważne jest tylko, aby informacje o aktualnej pozycji linii aktualizować tylko, gdy jakiś czujnik ją widzi.

Link do komentarza
Share on other sites

(edytowany)
2 godziny temu, Treker napisał:

@Evgeniy witam na forum 🙂

Najprościej robić to w taki sposób, że przy każdym obiegu zapamiętujesz, który czujnik widzi linię. W następnym obiegu pętli sprawdzasz czy jakiś czujnik widzi linię, jeśli nie to wiesz, który czujnik widział trasę ostatnio i obracasz się w daną stronę. Ważne jest tylko, aby informacje o aktualnej pozycji linii aktualizować tylko, gdy jakiś czujnik ją widzi.

Вялікі дзякуй, Treker 🙂

Potrzebujesz dodatkowej pomocy przy tworzeniu algorytmu kalibracji. W tej chwili używam następującego algorytmu:
1. Patrzę na czarne wartości na wszystkich 8 czujnikach;
2. Korzystając ze współczynnika proporcjonalności, doprowadzam je do bliskich wartości;
3. Kiedy wartość na czujniku jest mniejsza niż 100, zmieniam ją na 0;
4. Gdy wartość jest większa niż 400, zmieniam już na 1000;
Jakie są wady mojego algorytmu lub co jeszcze polecasz? Dziękuję

Edytowano przez Evgeniy
Link do komentarza
