MiniConsole V2

[MR1979]

Witam,

Chciałbym się podzielić z wami moim projektem nad którym pracuję od dłuższego czasu. Jest to kolejna wersja mini konsolki do gier (pierwszą wersję też opisałem na forum).

Oto parametry:

1. uC - STM32F779IIT6 / 216MHz / RAM: 512kB / FLASH: 2MB
2. Zewnętrzny SDRAM 32MB / Zewnętrzny EEPROM: 16kB
3. Wyświetlacz LTDC: 800x480 RGB z panelem pojemnościowym dotykowym I2C
4. Akcelerometr / Żyroskop MPU6050
5. Czytnik kart SD/MMC - magistrala 4-bit
6. Klawisze: Krzyżyk + 4 klawisze funkcyjne
7. Joystick analogowy z konsoli NINTENDO SWITCH
7. Przycisk Menu
8. Podświetlany przycisk Power oraz nadzorowanie zasilania (realizowany przez STM6601)
9. WiFi - moduł ESP12-E
10. Bateria 4000mAh
11. Ładowanie przez USB-C z rozpoznawaniem szybkich ładowarek
12. Komunikacja przez USB-C
13. Audio (wyjście stereo DAC z uC) na dwóch wzmacniaczach PAM8302 oraz potencjometrze cyfrowym MP3301
14. PCB - 4 warstwy (stack: signal / GND / 3V3 / signal), ścieżki policzone na impedancje 50 Ohm, oraz dla USB na 90 Ohm.


Aktualny status:
- Schemat ukończony

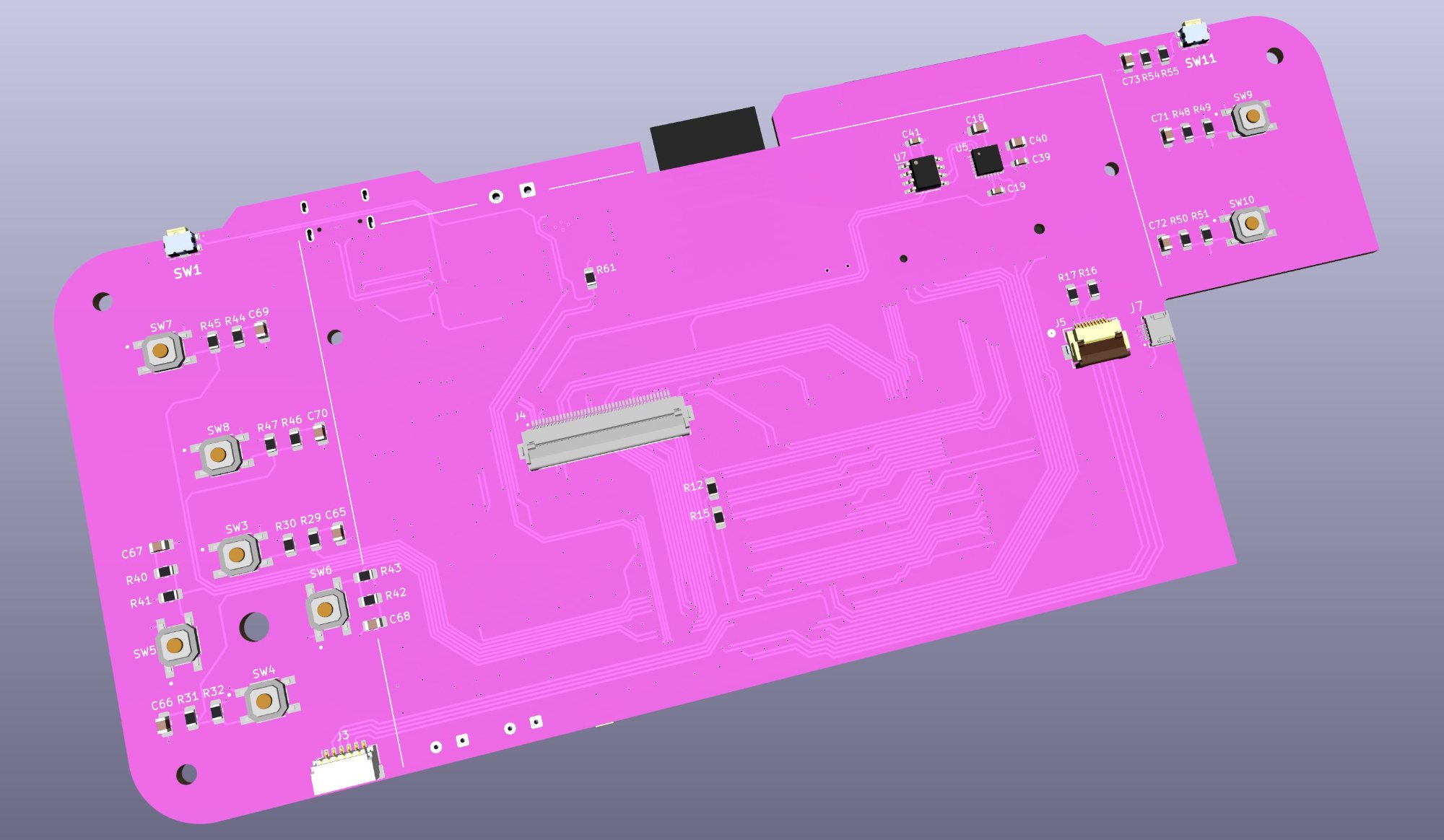

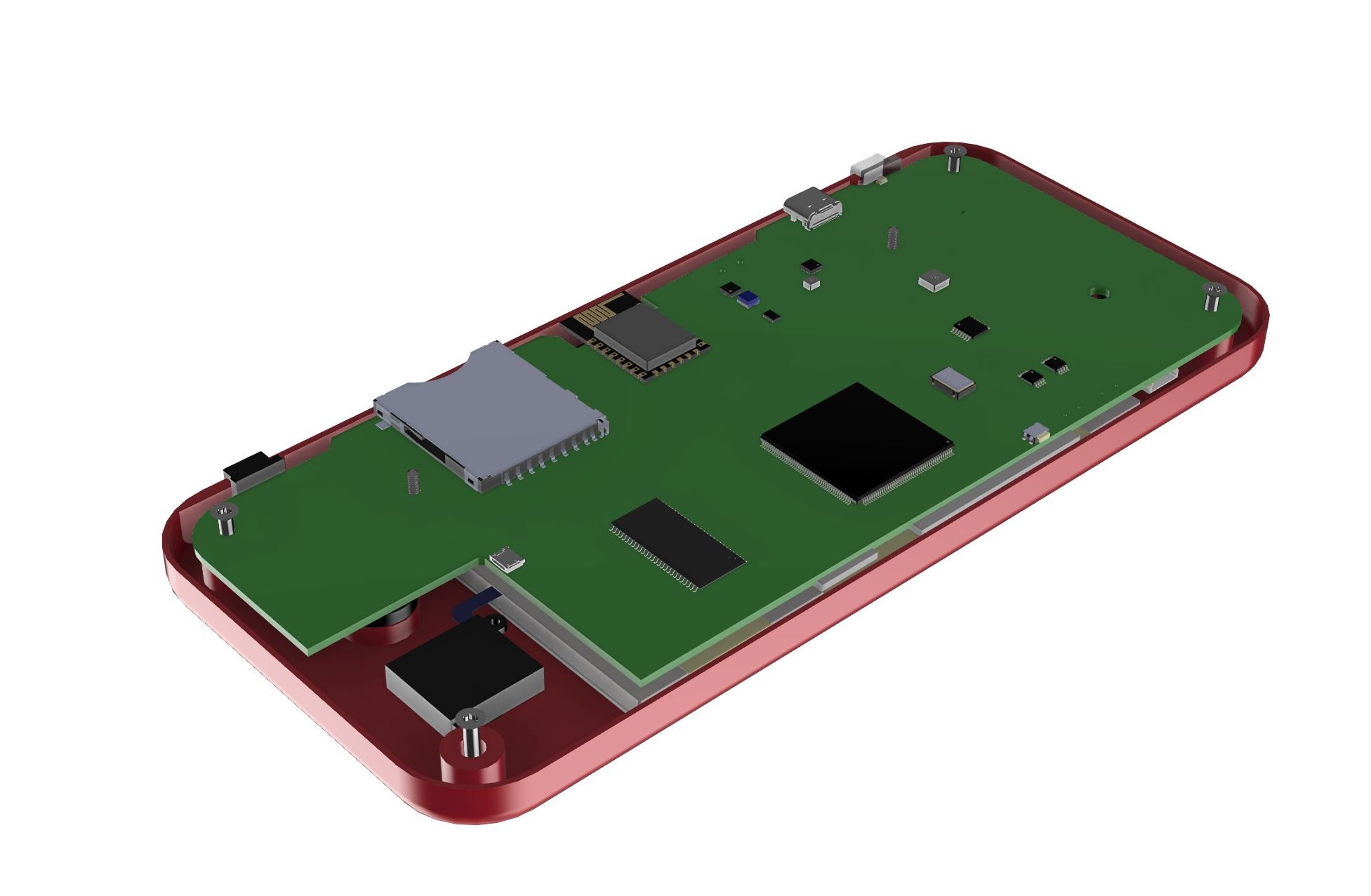

- Projekt PCB ukończony

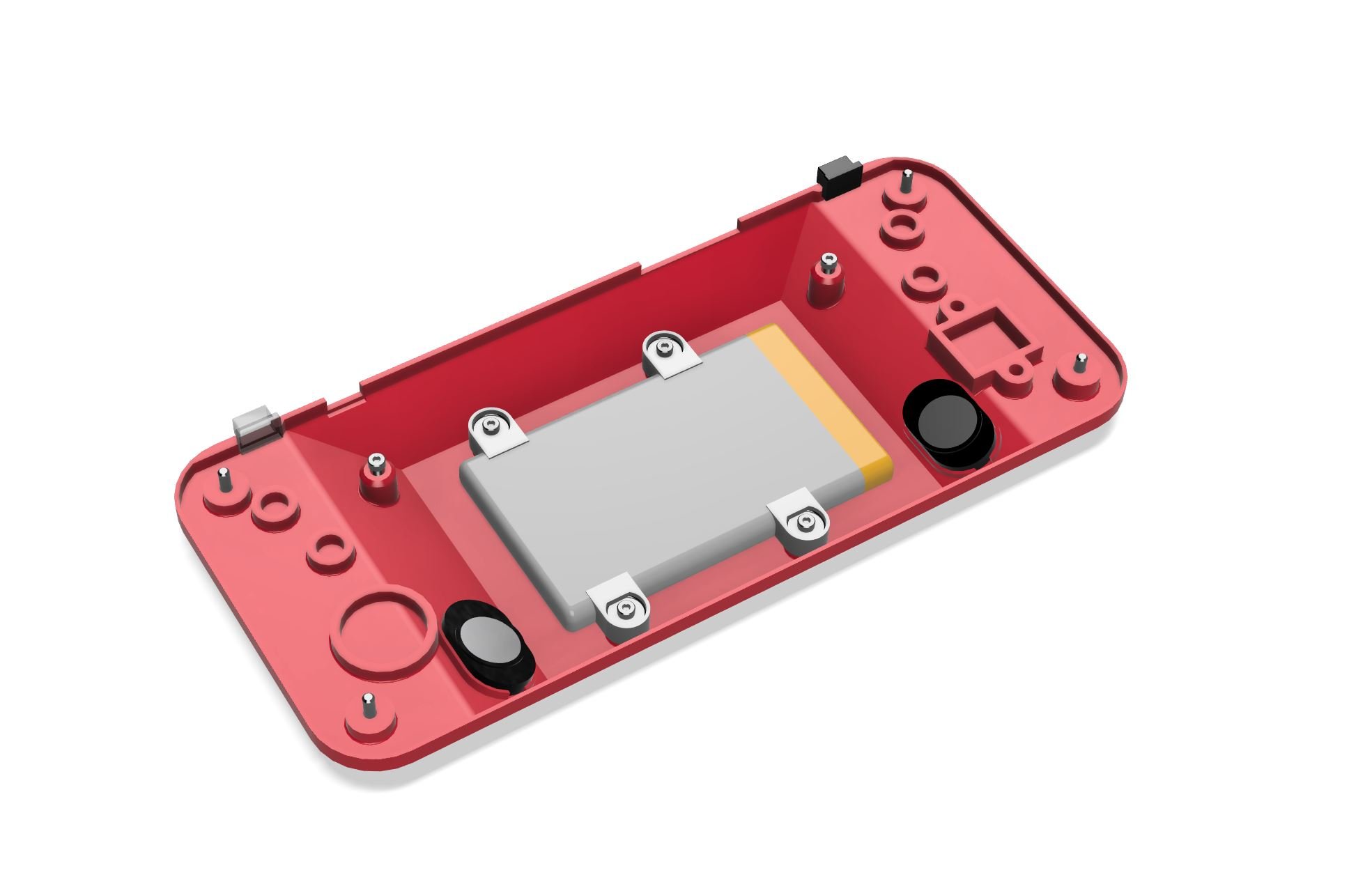

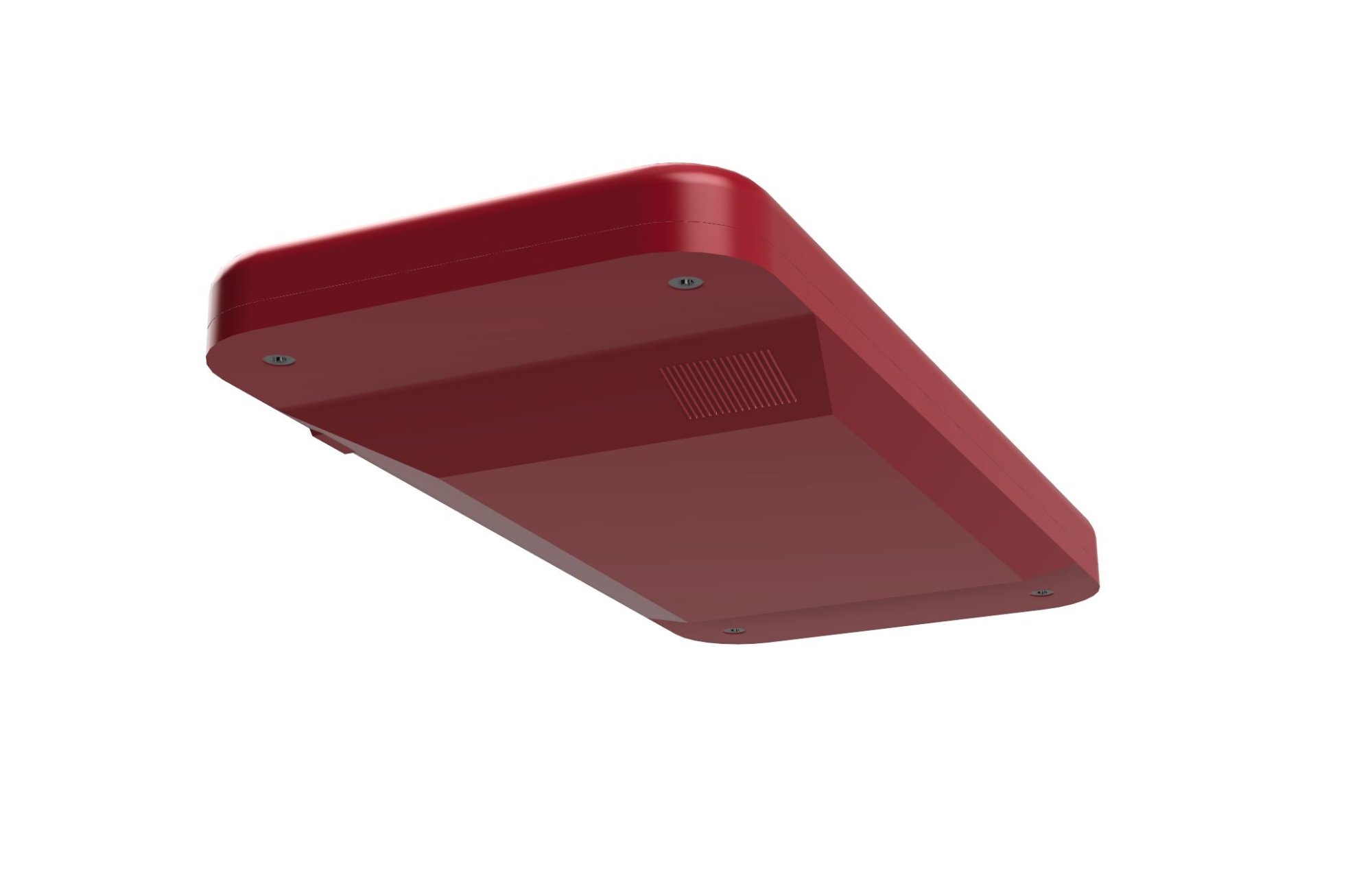

- Projekt obudowy 90%
- Posiadane części - wszystko poza wyświetlaczem na który wciąż czekam

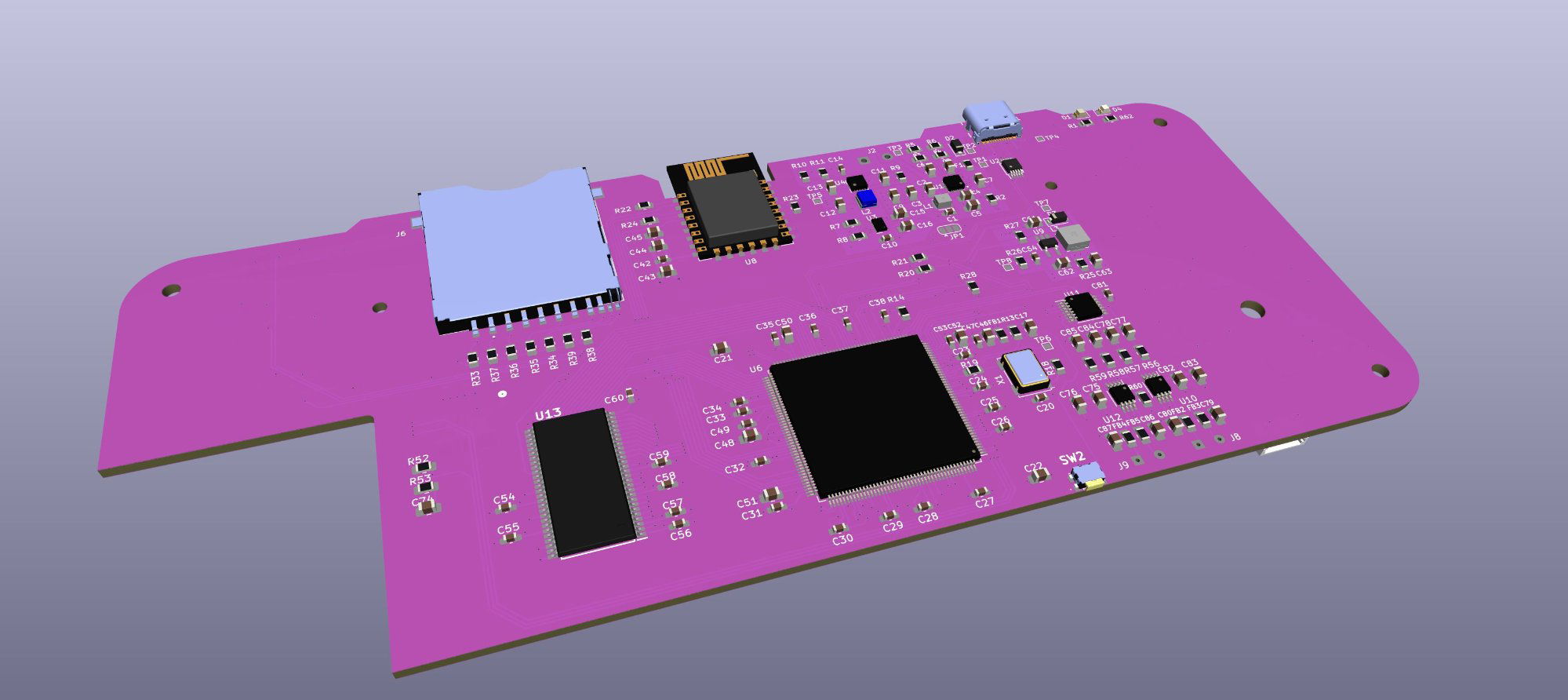

Fotki:

W przyszłym tyg wysyłam PCB do produkcji i zaczynam montaż. Będę montował i testował etapami (zasilanie -> uC i pamięć -> reszta peryferiów). Szansa na powodzenie projektu 50% 🙂 Szansa że ruszy już na pierwszej wersji płytki 30% 😄

Pozdrawiam,
Marek

Edytowano Grudzień 17, 2021 przez MR1979

[pmochocki]

Zapowiada się ciekawie.

23 minuty temu, MR1979 napisał:

2. Zewnętrzny SDRAM 32MB / Zewnętrzny FLASH: 16kB

Chyba masz literówkę, bo jak nie to odpuść sobie te 16kB - nie warte zachodu 😛

Edytowano Grudzień 17, 2021 przez pmochocki

[MR1979]

17 minut temu, pmochocki napisał:

Zapowiada się ciekawie.

Chyba masz literówkę, bo jak nie to odpuść sobie te 16kB - nie warte zachodu 😛

Zewnętrzne 16kB EEPROM jest do przechowywania konfiguracji urządzenia: np kalibracja joysticka analogowego, konfiguracja sieci WiFi itp.
We Flash STM32 co prawda jest możliwość przechowywania danych programu, ale jest to upierdliwe. Łatwiej dolutować zewnętrzną kość I2C.

Pozdr,
Marek



Edytowano Grudzień 17, 2021 przez MR1979

[pmochocki]

Dzięki za wyjaśnienie. Byłem pewien, że to pomyłka a tu zong...

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[ethanak]

8 minut temu, MR1979 napisał:

Zewnętrzne 16kB Flash jest do przechowywania konfiguracji urządzenia

Z ciekawości: czemu nie EEPROM?

[MR1979]

4 minuty temu, ethanak napisał:

Z ciekawości: czemu nie EEPROM?

To jest EEPROM 🙂 Błąd w opisie. Już poprawiłem. Stosuję M24128B.

Dzięki za zwrócenie uwagi.

Pozdr, Marek.

[H1M4W4R1]

14 minut temu, MR1979 napisał:

To jest EEPROM 🙂 Błąd w opisie. Już poprawiłem. Stosuję M24128B.

W podobnej cenie można kupić FLASH'a na SPI... Wprawdzie NOR, ale to nie jest silnik statku kosmicznego...

4Mbit 0.21$ea (unit price), 0.13$ea (1000 price)... Zawsze delikatnie szybsze ładowanie 😉 (teoretycznie do 55Mbit/s o ile dobrze sprawdziłem na szybko w tej nocie 😉)

No ale STM to nie jest jakaś chińska PUYA, przecież ich układy są projektowane w krajach pierwszego świata...

Btw. jaka kość RAM'u tam siedzi?

Edytowano Grudzień 17, 2021 przez H1M4W4R1

[MR1979]

9 minut temu, H1M4W4R1 napisał:

Btw. jaka kość RAM'u tam siedzi?

ISSI IS42S16160G-7TL-TR - praktycznie bliźniacza do tej co jest w ST Discovery STM32F429 (tam było 16MB).
Co do doboru układów, to ten EEPROM już mam po poprzednich projektach 🙂

Edytowano Grudzień 17, 2021 przez MR1979

[MR1979]

Postępy prac:

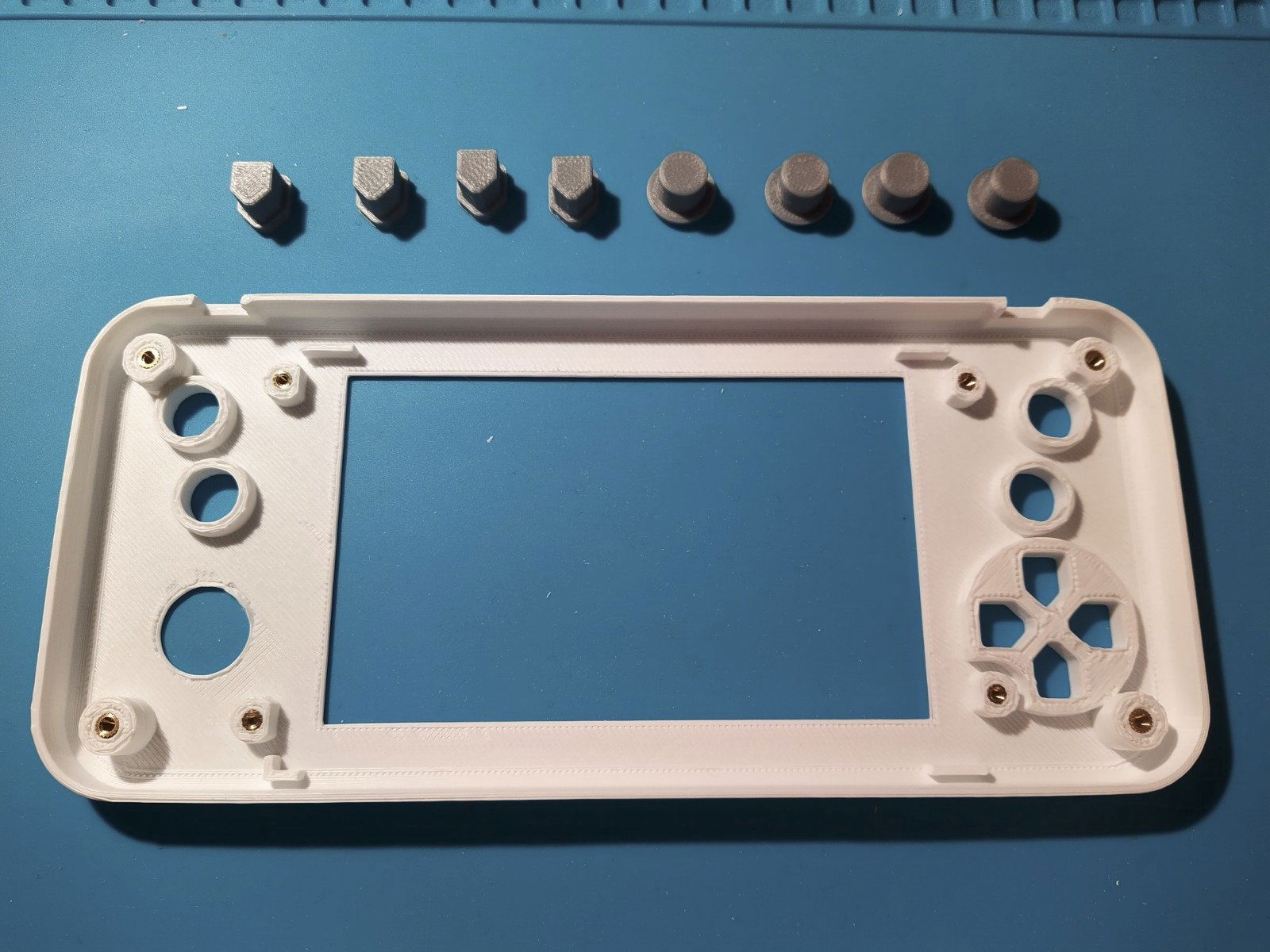

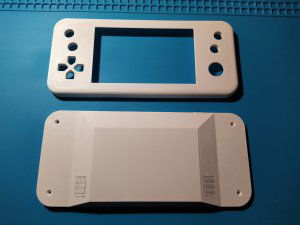

- Powstały wstępne wersje obudowy. Pozostałe drobne elementy pewnie wydrukuję do świąt.
- PCB zamówione. Dotrą pewnie po świętach / mam nadzieję że przed sylwestrem.
- Wciąż czekam na wyświetlacze

JLCPCB na stronie chwali się że minimalne via to 0.2/0.4, ale nie wspominają że przy via poniżej 0.2/0.45 wymagają testu Kelvina. Oczywiście dodatkowo płatny. Ja dla wygody zrobiłem oczywiście via 0.2/04 i załapałem się na test. Ta lekcja kosztowała mnie dodatkowe 35 Euro 😞

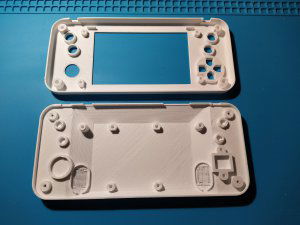

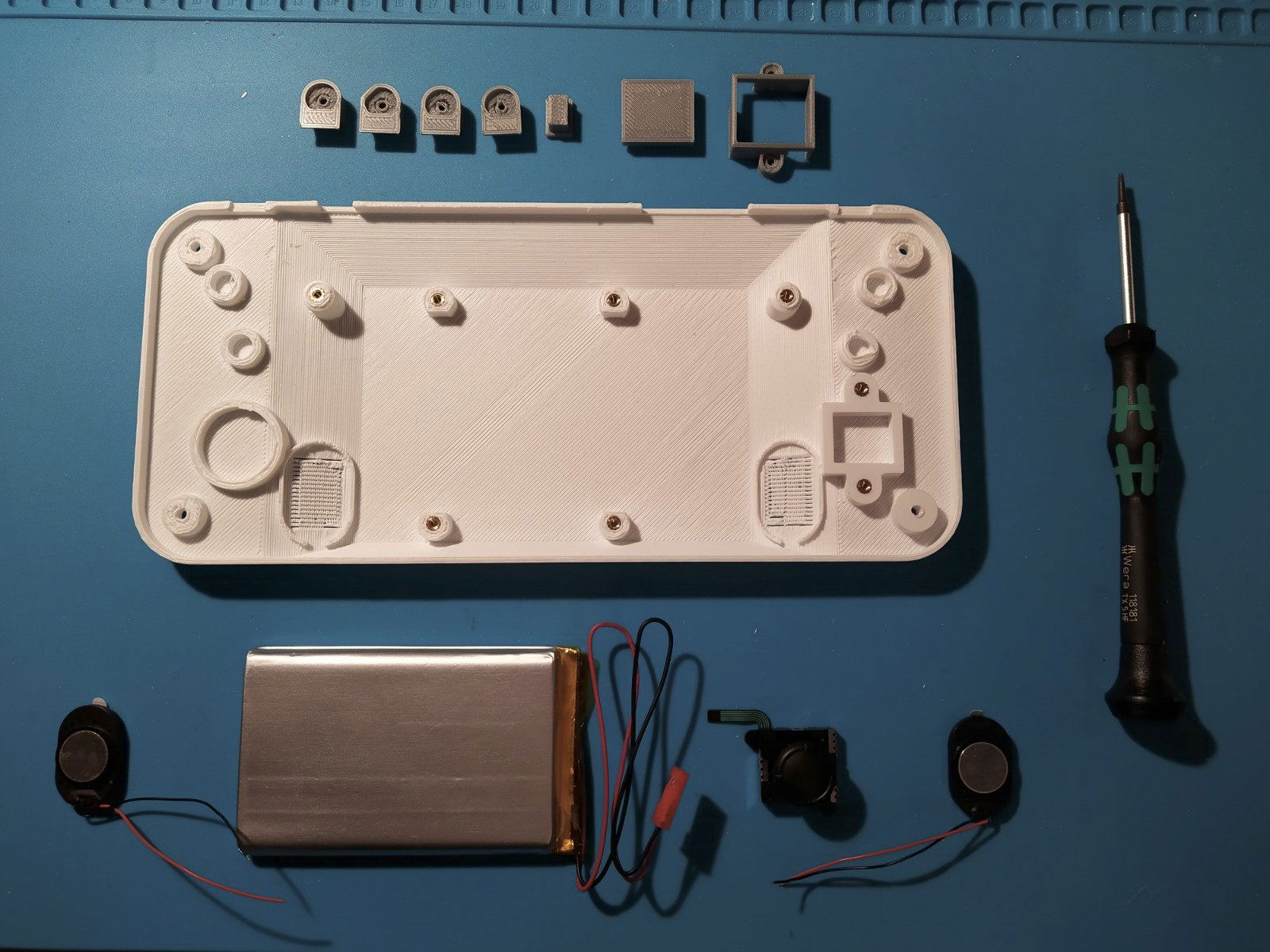

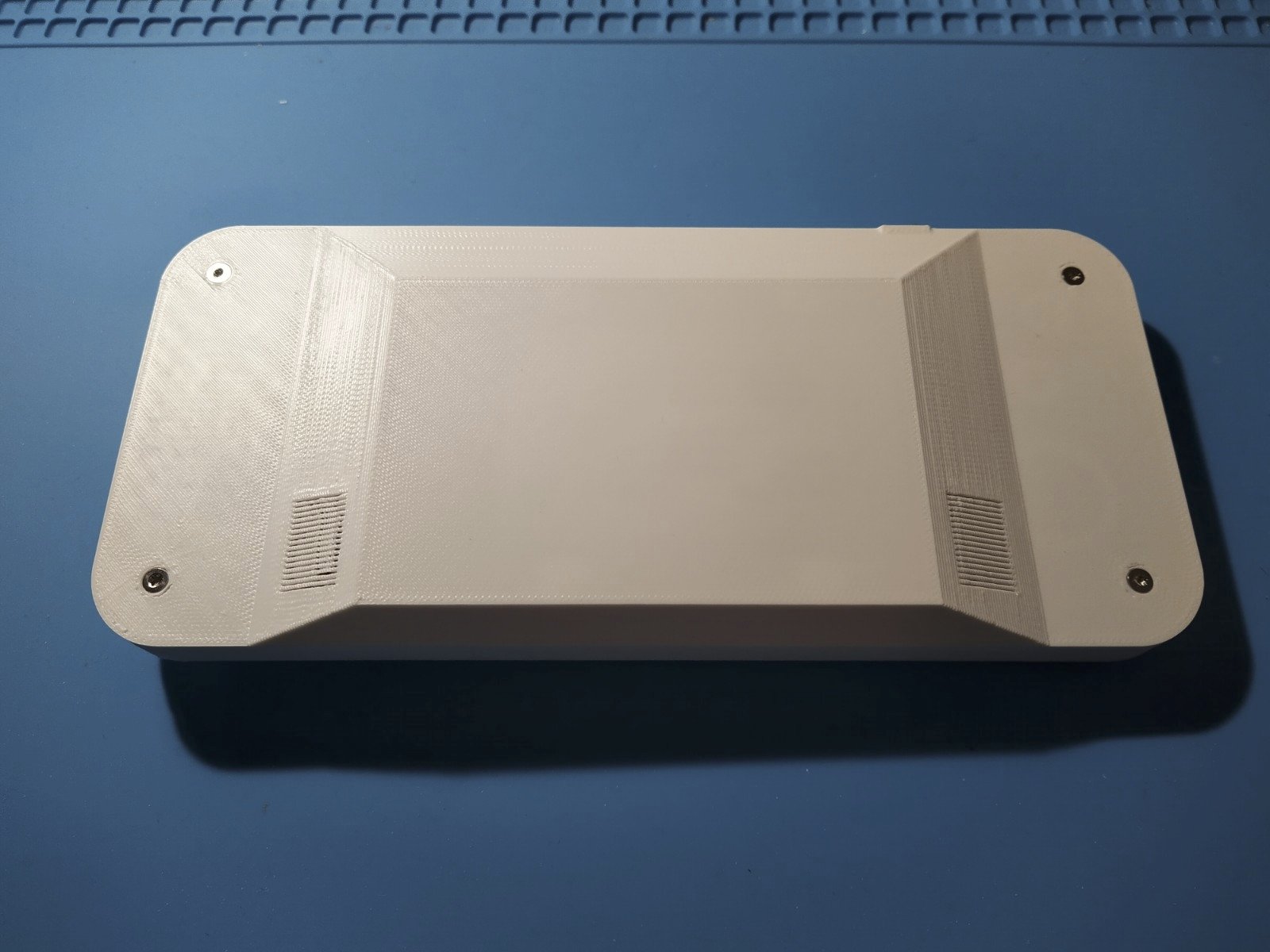

Wydruki:

Na podstawie pobieżnych oględzin wprowadziłem już kilka poprawek do projektu. Będzie pewnie ich więcej gdy zacznę składać wszystko w całość.

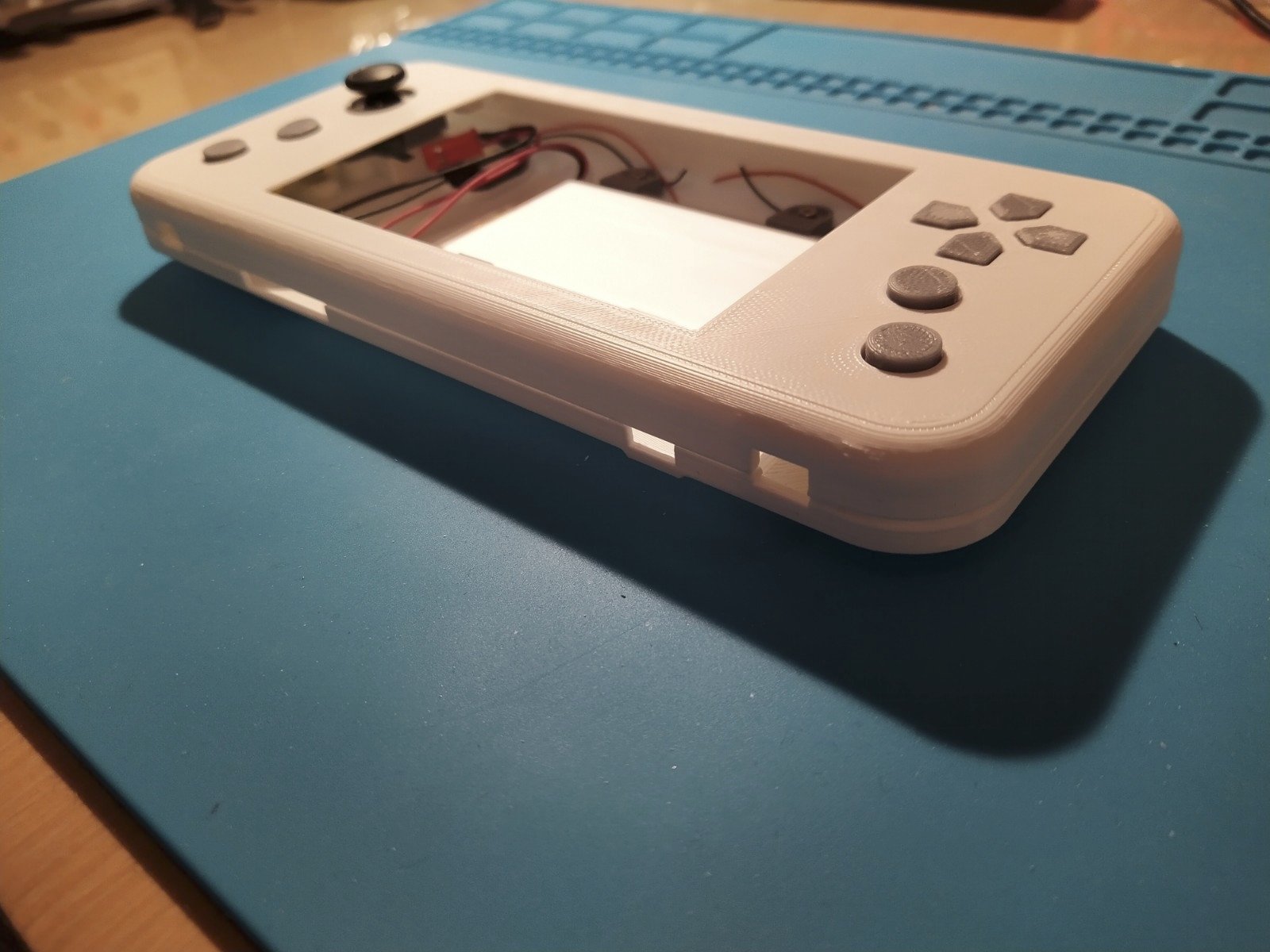

Z wydruków jestem zadowolony, ale nie wiem czemu odkleił mi się jeden narożnik w górnej części obudowy podczas drukowania i jest szczelina na 0,5 mm w tym jednym rogu. No nic. Zdarza się 🙂

Pozdr,
Marek



Edytowano Grudzień 21, 2021 przez MR1979

[MR1979]

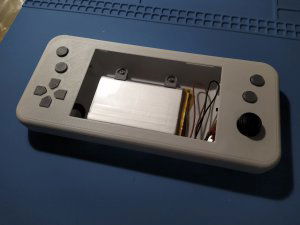

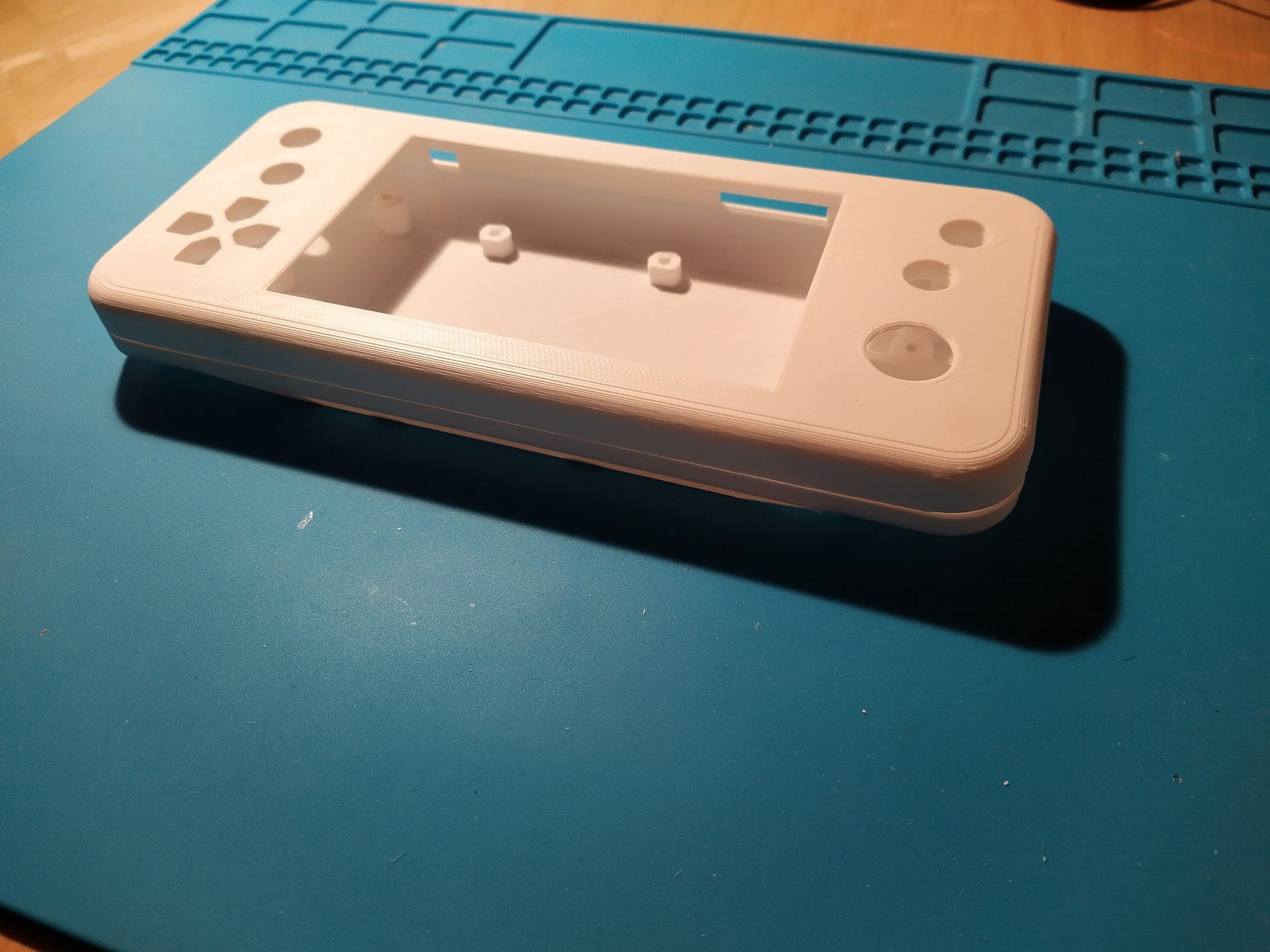

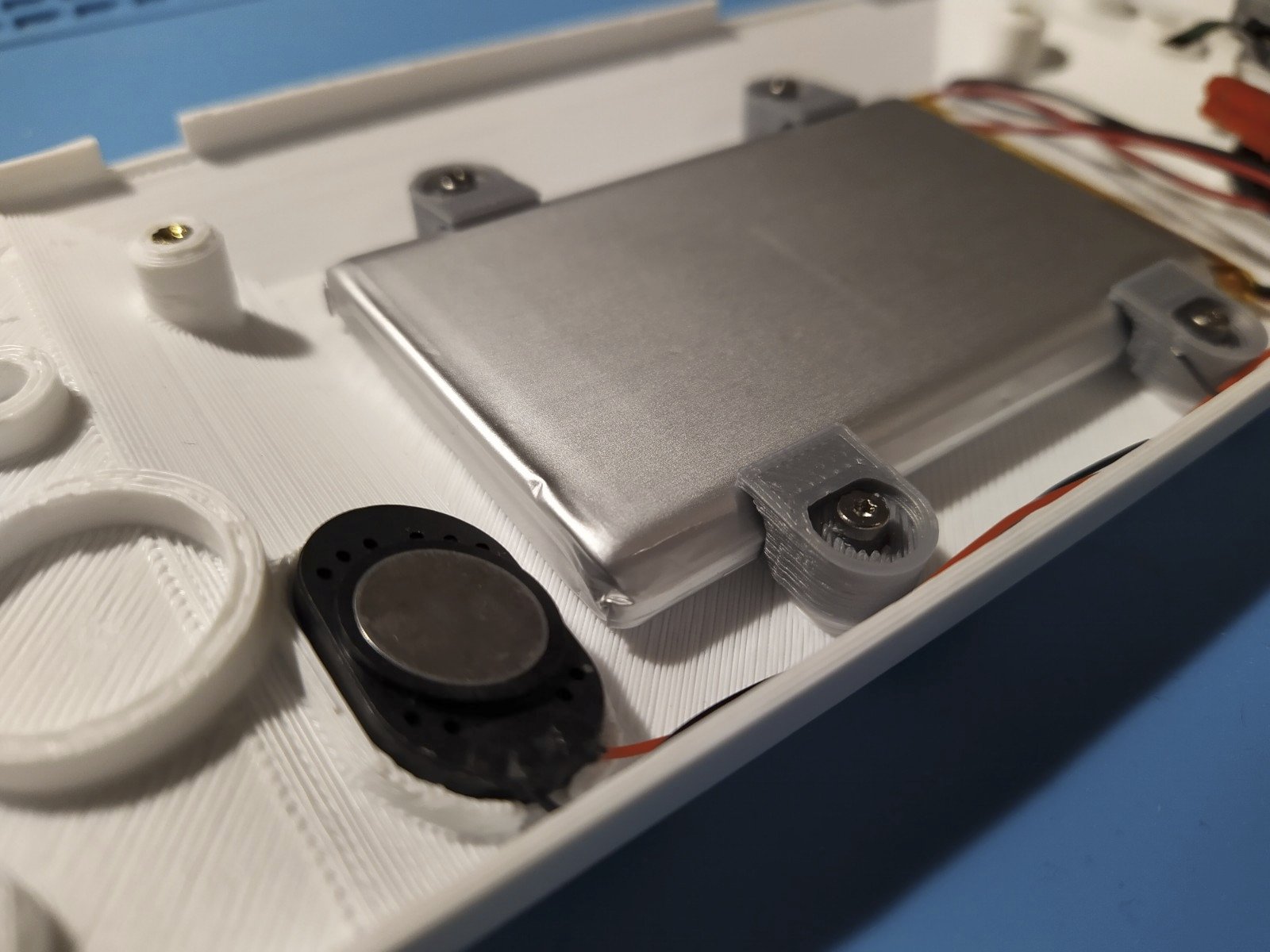

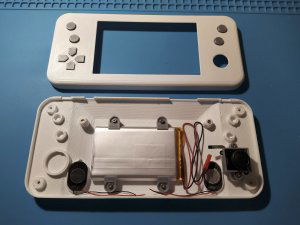

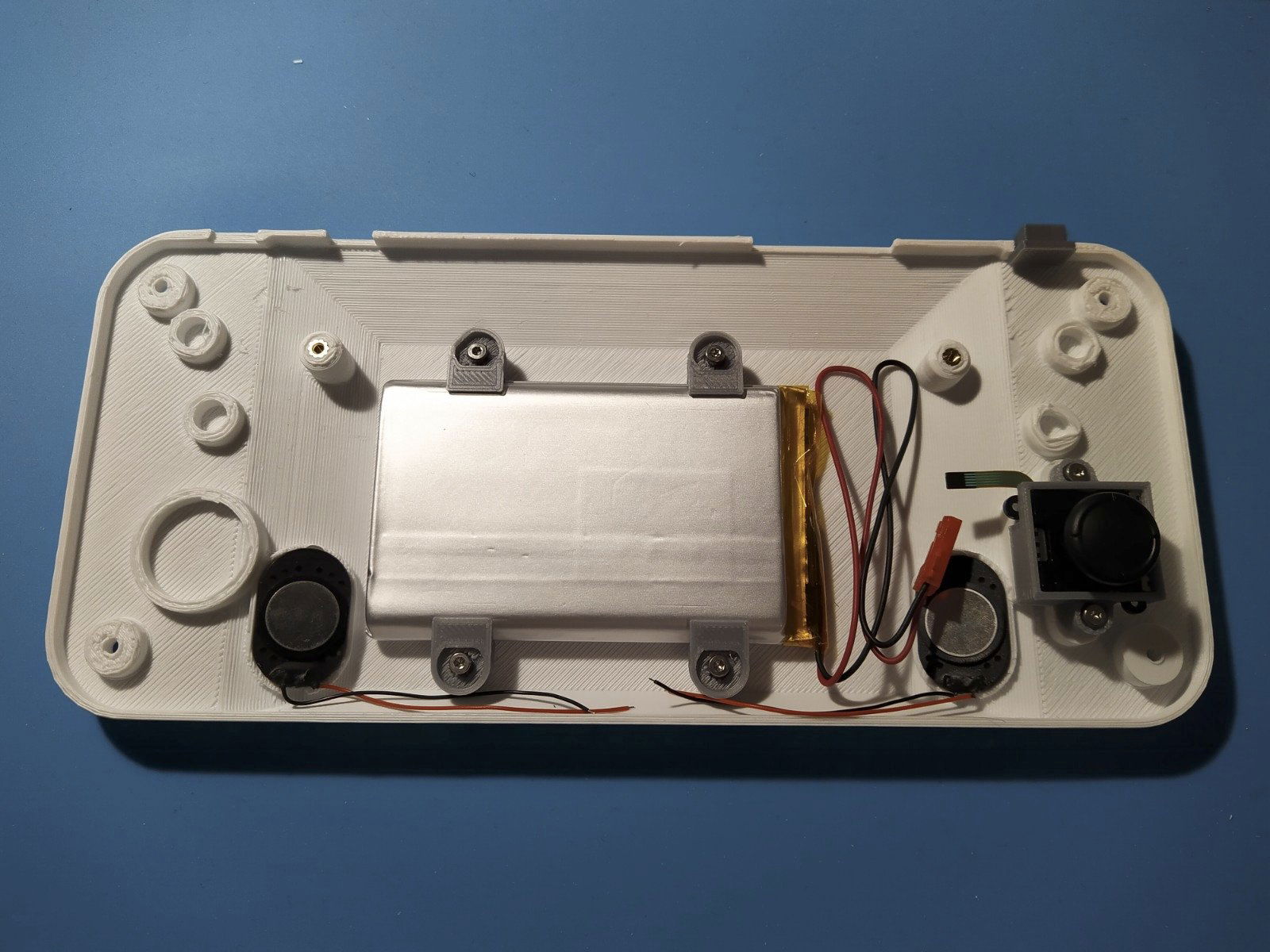

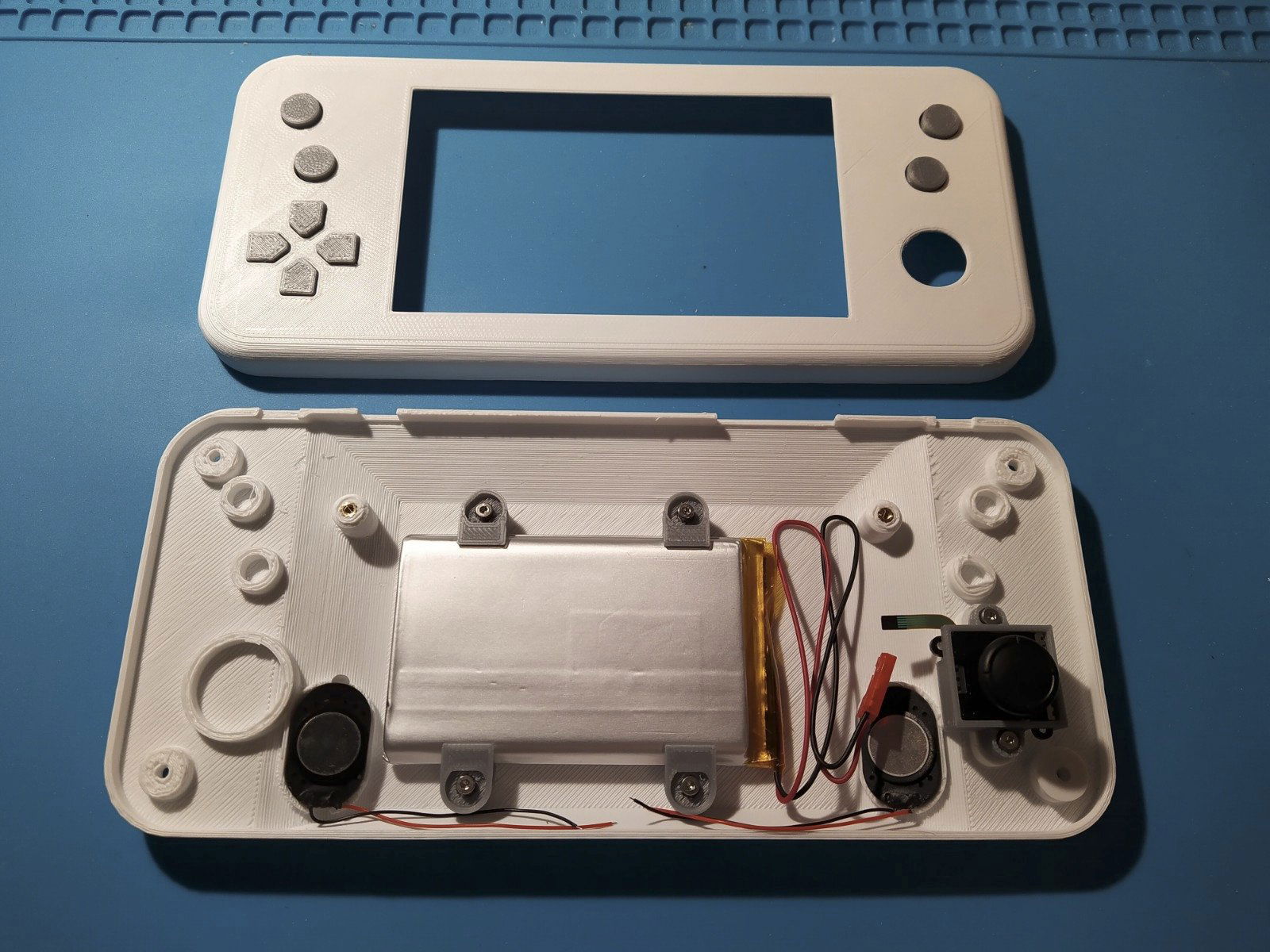

Kolejny dzień przymiarek 🙂

Jak dotąd wszystko mniej więcej pasuje (nie licząc tego zniekształconego narożnika górnej części obudowy).

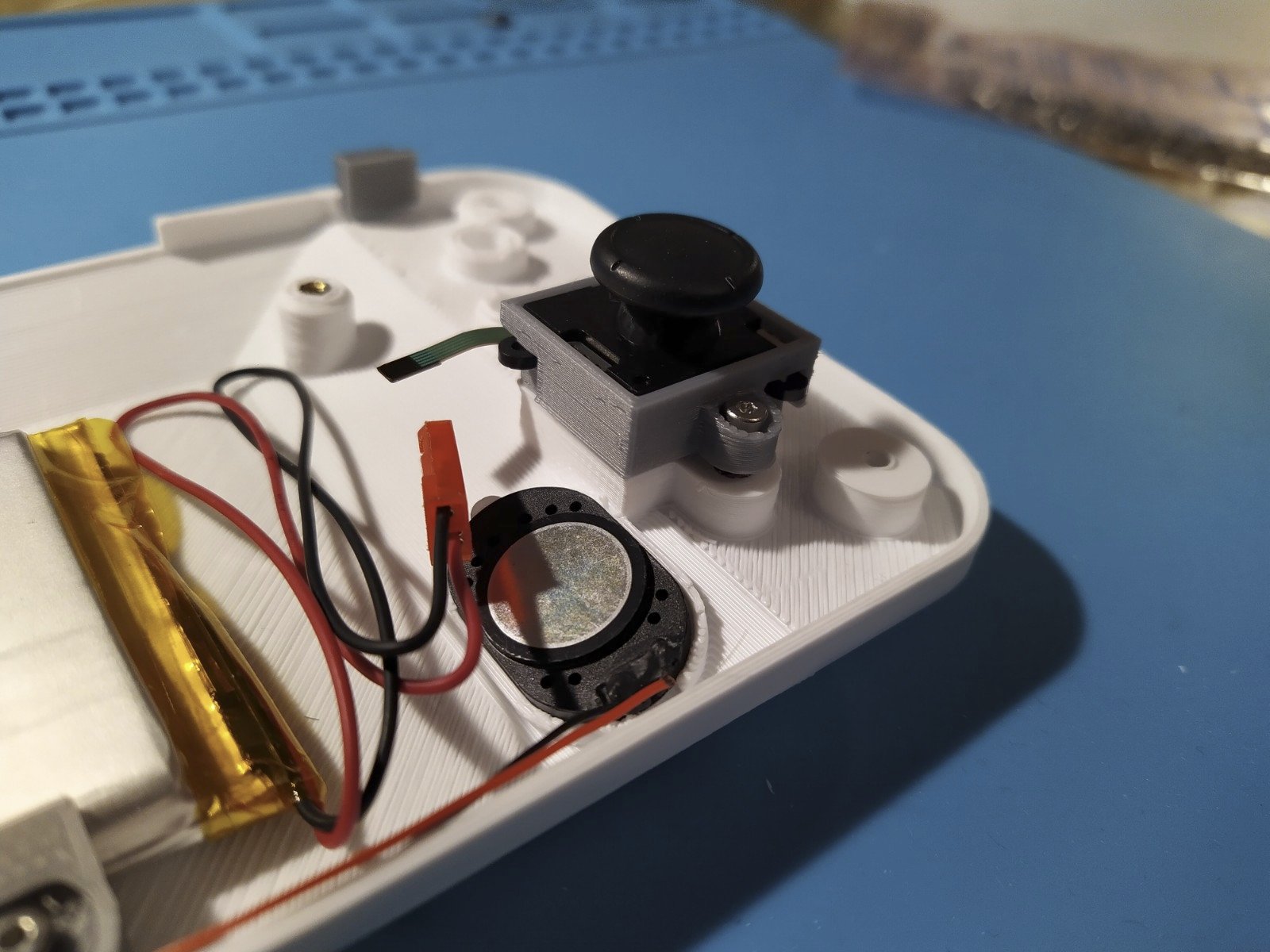

Chwila prawdy nadejdzie gdy przyjdzie PCB i ekran. Mocowanie joysticka trochę przekombinowane, ale miałem do wyboru obecne rozwiązanie albo wkręty Fi-1,4 mm.

Na bieżąco wprowadzam poprawki do projektu, także finalna obudowa będzie o wiele lepiej spasowana.

Pozdrawiam,
Marek



[pmochocki]

3 godziny temu, MR1979 napisał:

Mocowanie joysticka trochę przekombinowane

Dlaczego tak twierdzisz? Sorry może to oczywiste, ale nie znam się na tym...

[H1M4W4R1]

4 minuty temu, pmochocki napisał:

Dlaczego tak twierdzisz? Sorry może to oczywiste, ale nie znam się na tym...

Intuicja projektanta 😛 Jeżeli mam w głowie jak to zrobić prościej, to da się to zrobić prościej. Jak coś da się zrobić prościej to jest przekombinowane. Poza tym joystick wymaga dodatkowego elementu, a to dodatkowy czas produkcji, czego nikt nie lubi...

[MR1979]

8 minut temu, pmochocki napisał:

Dlaczego tak twierdzisz? Sorry może to oczywiste, ale nie znam się na tym...

Bo producent joysticka przewidział otwory montażowe. Mają one średnicę 1.6 mm. Ja zwykle wszędzie stosuję wkładki gwintowane, a do tak małych śrub takowych nie ma. Więc pozostają wkręty, ale z wkrętami jest tak że dwa razy wkręcisz/wykręcisz, a później plastik się wyrobi i takie mocowanie nie trzyma.

Drugi powód to że TME sprzedaje takie wkręty w liczbie min 100 sztuk, a tyle na pewno nie potrzebuję.
Dlatego powstała taka dziwna konstrukcja: podkładka + obejma mocowana na śruby M2 🙂

Teoretycznie podkładkę mógłbym zintegrować z dolną połową obudowy, ale wtedy cała obudowa drukowałaby się jeszcze dłużej, bo ta podkładka wystaje ponad jej obrys i potrzebny byłby dodatkowy suport na całej powierzchni.

Obudowę drukuję powierzchnią zewnętrzną do góry, więc i tak trochę tych suportów jest 🙂

Edytowano Grudzień 22, 2021 przez MR1979

[ethanak]

Bardzo zacna konstrukcja.

[MR1979]

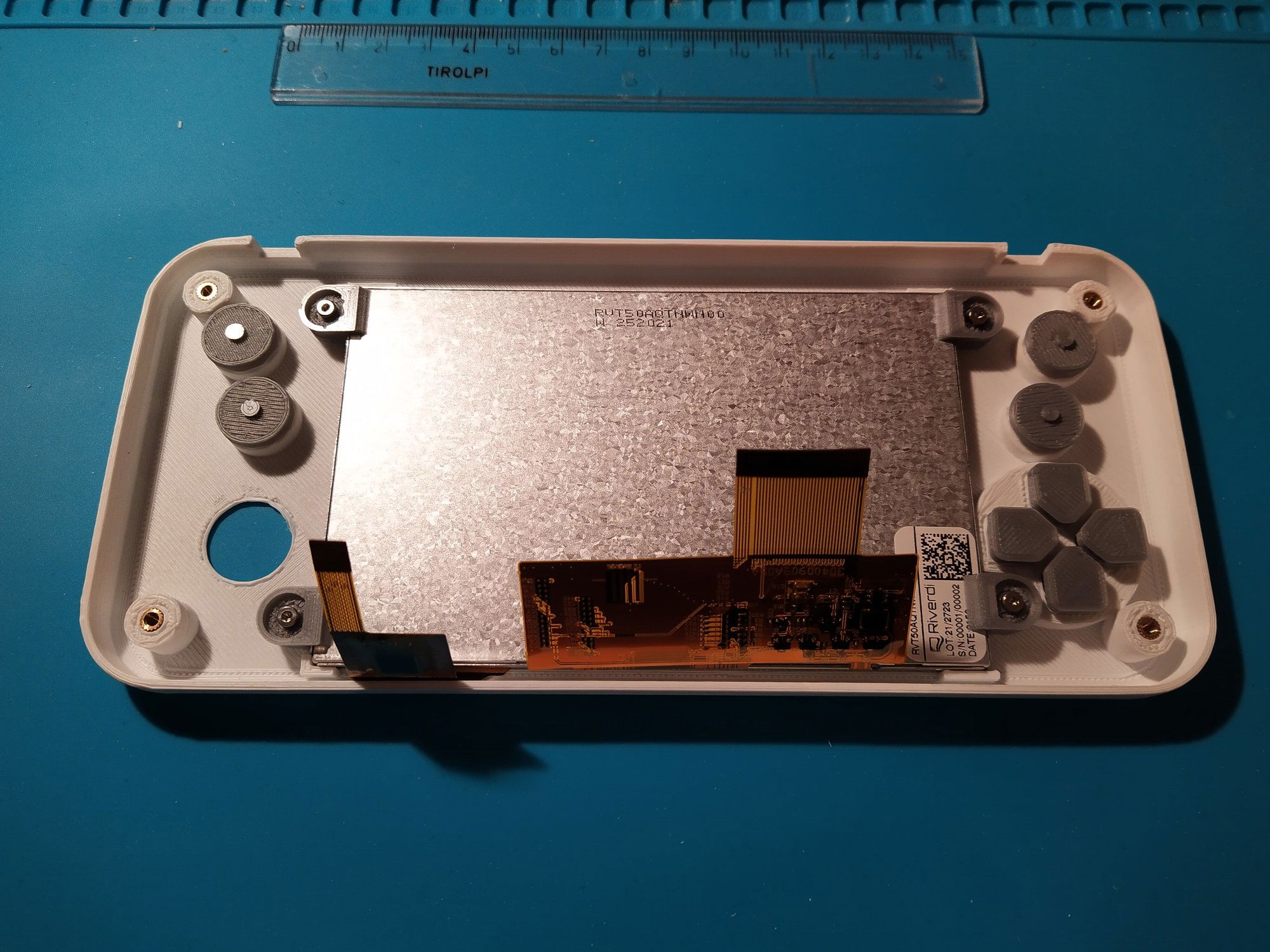

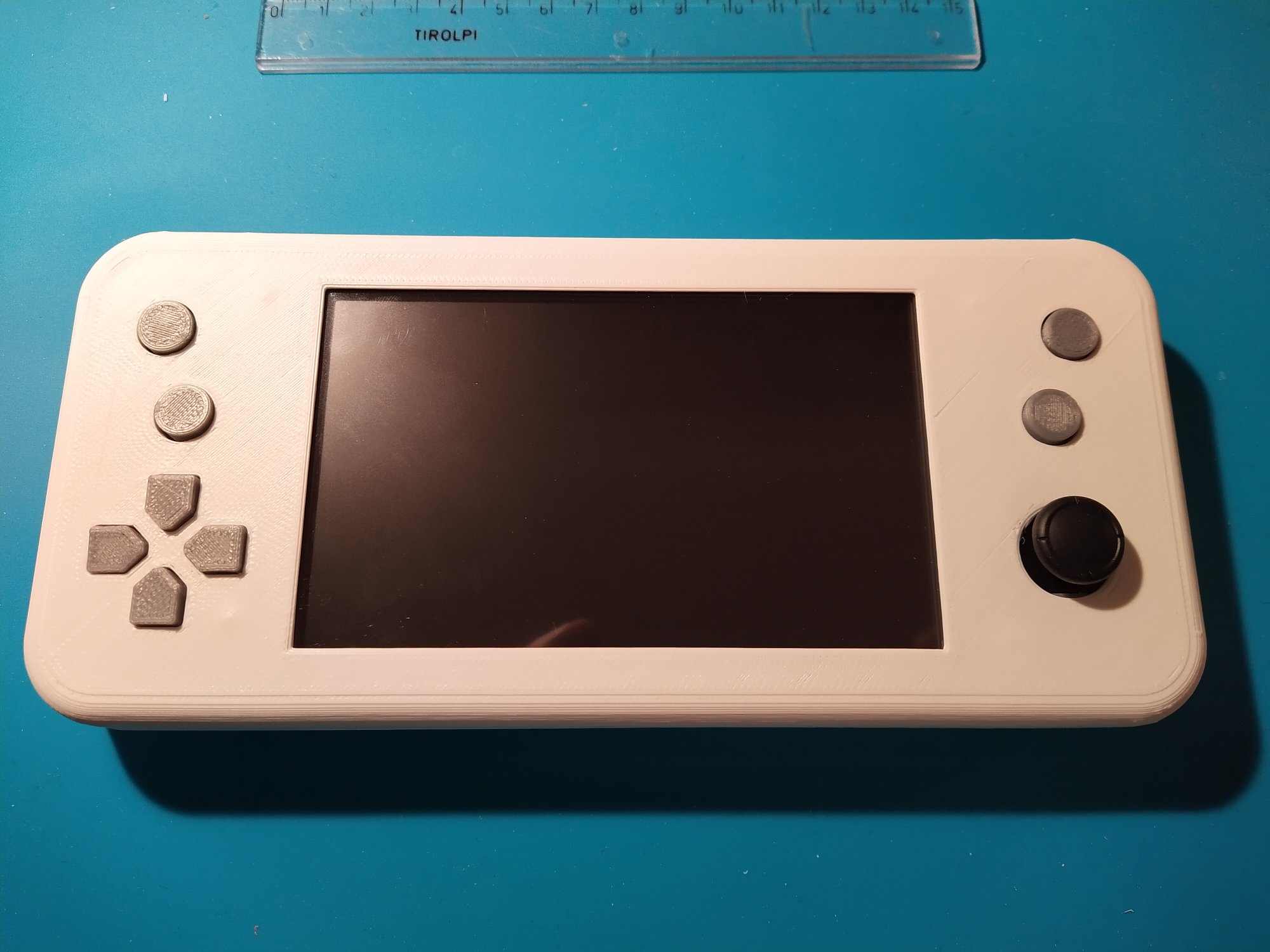

Wyświetlacze przyszły i pasują do obudowy idealnie. Zobaczymy jak będzie z PCB. Ze wstępnych pomiarów wychodzi mi że gniazdo może być o jakieś 2mm za blisko w stosunku do zakończenia taśmy. Bazowałem na modelu 3D wyświetlacza ze strony producenta ale widać że nie był do końca jest dokładny.
