Dioda LED - okreslenie rezystancji

[huanmario]

Witam. Uczę się podstaw i nie mogę objąć rozumem kilku rzeczy

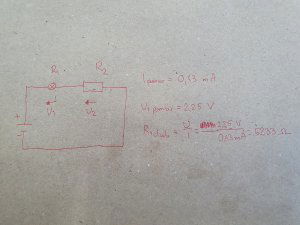

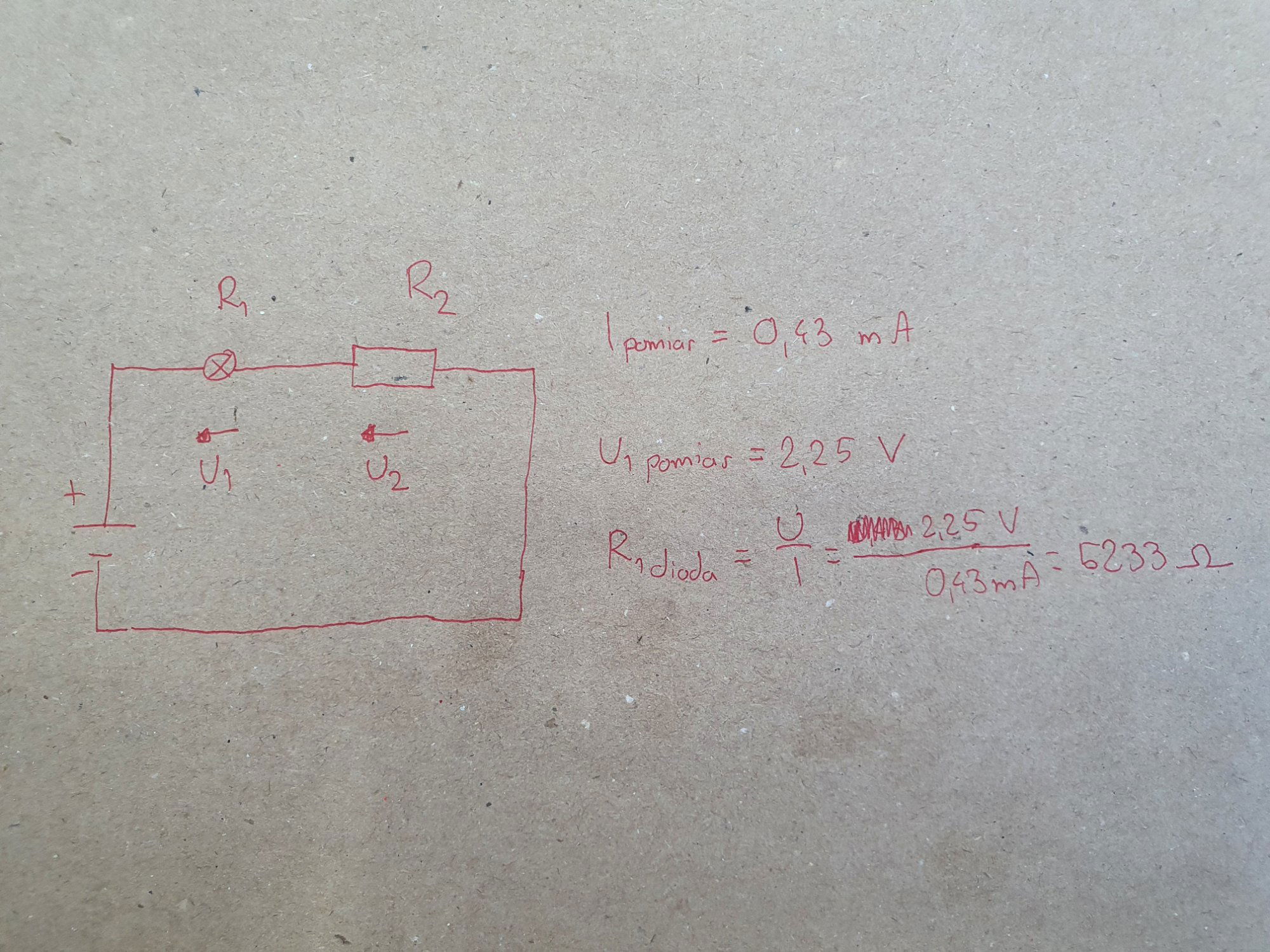

Zrobiłem prosty układ bateria 6v - dioda led - opornik 10k ohm

Chcę sprawdzić jaką rezystancje ma dioda (w kierunku przewodzenia) porównując pomiary z obliczeniami tego prostego układu

Wg obliczeń opór diody wynosi ok 5k ohm, natomiast pomiar multimetrem - 2 mln ohm

Jeszcze jedno pytanie, jeśli dioda sama w sobie ma taki opór, to dlaczego potrzebny jest jeszcze opornik?

Edytowano Marzec 10, 2022 przez huanmario

[ethanak]

Po prostu nie istnieje coś takiego jak "rezystancja diody". Pojęcie rezystancji zakłada liniową zależność prądu od napięcia - w przypadku diody ta zależność nie jest taka prosta.

To coś jak z gumką czy sprężyną. Nie możesz określić zależności rozciągnięcia gumki od siły w prosty sposób, bo na początku rozciągnięcie gumki o milimetr wymaga niewielkiej siły, ale w miarę rozciągania ta siła się zwiększa aż do momentu, kiedy gumki już więcej się nie da rozciągnąć i najwyżej pęknie.

[huanmario]

Dziękuję za odpowiedź

Rozumiem to co napisałeś, jednak chciałbym głębiej zrozumieć ten temat. Zastanawia mnie czy można w jakikolwiek sposób interpretować te wyniki i wyciągnąć jakieś wnioski

Rozumiem, że multimetr przy mierzeniu oporu w danym elemencie przepuszcza między jego stykami jakiś prąd żeby zmierzyć ten opór - domyślam się, że to jakiś bardzo mały prąd - ale została uzyskana pewna wartość

Natomiast w układzie który zrobiłem płynie większy prąd, a wg obliczeń ta "wartość" o której rozmawiamy jest mniejsza.

"Rezystancja", czy raczej ta wartość nie jest liniowa, ale (chyba?) idzie w pewien sposób w góre, czy to z kwadratem czy w inny sposób - czy to nie znaczyłoby, że w układzie z większym prądem będzie wyższa?



Jeśli są jakieś dostępne materiały, albo hasło pod jakim mógłbym tego szukać to będe wdzięczny

[ethanak]

Po prostu.

Wyjrzyj za okno, na ławeczce siedzi menel i w ciągu minuty wypija ćwiartkę wódki.

Czy uważasz, że 60 meneli wypije tę ćwiartkę w ciągu sekundy? A 600 meneli?

Jeśli nie, to spróbuj określić zależność czasu wypicia tej ćwiartki od ilości meneli na ławce. Czy będzie liniowa? Jeśli nie, to od czego jeszcze ten czas zależy?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[H1M4W4R1]

10 minut temu, huanmario napisał:

Jeśli są jakieś dostępne materiały, albo hasło pod jakim mógłbym tego szukać to będe wdzięczny

Łap 😉 Kolega kiedyś się napracował, więc doceńmy jego pracę... Nie do końca idealnie w temacie, ale wystarczy to przeczytać i resztę można sobie policzyć



Edytowano Marzec 10, 2022 przez H1M4W4R1

[ethanak]

@H1M4W4R1 i znów forum sprowadza się do bycia darmowym interfejsem do googla...

Inna sprawa - ciekawe, czy kolega rozwiąże zadanie o menelach... bo do najprostszych nie należy 🙂

[Gieneq]

53 minuty temu, huanmario napisał:

Jeszcze jedno pytanie, jeśli dioda sama w sobie ma taki opór, to dlaczego potrzebny jest jeszcze opornik?

W podlinkowanym artykule znajdziesz odpowiedzi, ten opór o który pytasz to jest jak to się określa "opór widziany z punktu zacisków" czyli stosunek napięcia do prądu z prawa ohma. Resztę znajdziesz we wpisie 🙂

17 minut temu, ethanak napisał:

Czy będzie liniowa?

Ciekawy przykład, pociągnę temat. Jeżeli mówi się, że ćwiartka na 2 do mało, to znaczy że jest jakaś proporcja.

Tak jeszcze w kontekście przykładów, powiedzonko że n kobiet nie urodzi dziecka n x szybciej to przykład układu nieliniowego? 🙄

[huanmario]

Dziękuję za odpowiedzi i ciesze się, że jest taki obszerny artykuł na ten temat.

Co do meneli, ciekawy przykład. Tutaj dużo łatwiej sobie to wyobrazić niż w przypadku oporu - czas wypicia ćwiartki będzie malał przy wzroście liczby meneli, do pewnej granicznej liczby. Powyżej tej wartości, czas przekazywanie buteleczki do kolejnego menela będzie blokował dalszy wzrost tej szybkości.

[ethanak]

Co do meneli i diody - uprościłeś sprawę. Czas przekazywania buteleczki będzie zależny od ilości poprzednich buteleczek, poza tym jeśli menele nie mieszczą się na ławeczce trzeba wziąć pod uwagę czas wymiany meneli (króry też nie jest stały). Pominę tu hydrodynamikę (bo istnieje jakaś maksymalna prędkość opróźniania buteleczki)...

Edytowano Marzec 10, 2022 przez ethanak

[H1M4W4R1]

1 godzinę temu, ethanak napisał:

@H1M4W4R1 i znów forum sprowadza się do bycia darmowym interfejsem do googla...

Kolega poprosił o pomoc, Ty zamiast mu podpowiedzieć hasła pod którym ma szukać (np. równanie Shockley'a) tworzysz anegdotki o menelach rodem z elektrody. Każesz koledze odkrywać koło na nowo...

Ja akurat miałem artykuł w historii przeglądania i znalezienie go zajęło mi mniej niż 5s, a koledze oszczędziło z 15 minut przeglądania słabo zredagowanych treści w Google... Po prostu jedni są po to by pomóc, drudzy by zmusić innych do nauki zbędnych rzeczy... Praktycznie jak na studiach (i nawet zasada proporcjonalności do pewnej cechy fizycznej się sprawdza, ale nie będę tego cytował, bo naruszę PPF).

[ethanak]

Szkoda że nie zrozumiałeś anegdoty... ale od "programistów" gier z szablonów raczej aż takiej zdolności rozumienia nigdy nie wymagałem. Wiem że to za trudne...

[Gieneq]

Myślę że nie ma co już za daleko zapuszczać się w ten przykład 😉 Fajnie, że kolega @huanmario znalazł co potrzebował.

6 minut temu, H1M4W4R1 napisał:

bo naruszę PPF).

Słusznie

6 minut temu, H1M4W4R1 napisał:

rodem z elektrody

a tego unikamy.

Proszę zatem o merytoryczną dyskusję, wyprzedzając ewentualny wybuch emocji 😉

Edit: @ethanak i obrzucania się błotem.

Udanego popołudnia.

Edytowano Marzec 10, 2022 przez Gieneq

[ethanak]

OK, już nic nie powiem, ale IMHO zrozumienie na czym polega trudność pozornie prostego zagadnienia jest też fajną sprawą... a że nie wszyscy rozumieją takie podejście to nie jest powód do twierdzenia "ja zrobiłem lepiej".



[SOYER]

a ja akurat lubię Twoje hydrozagadki(tutaj dosłownie) @ethanak

😁
