LEDnode - zegarek w steampunkowym stylu

[bart921]

Cześć!
Zegarek dostał sporo lajków na steampunkowej grupie na FB, jest też kilku chętnych na układ więc przerzucam go dalej.

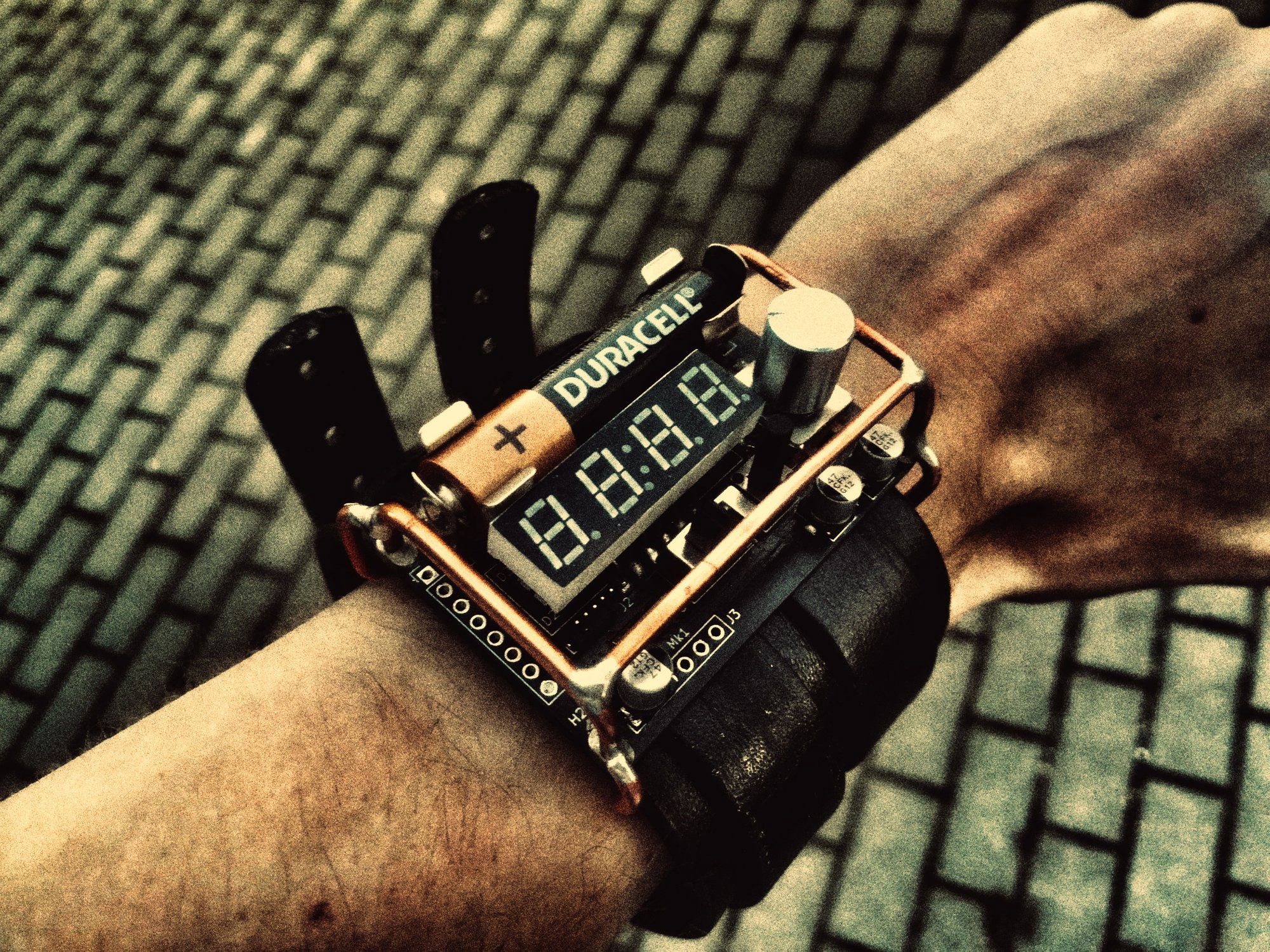

Poza samym pokazywaniem godziny został wyposażony także w chronograf, oraz czujnik warunków atmosferycznych(Bosch sensortec)- barometr, higrometr i pomiar temperatury. Ze wzoru barometrycznego liczona jest także wysokość, za podstawę przyjmując ustawialne ciśnienie referencyjne(ciśnienie na poziomie morza). Altimetr jest na tyle precyzyjny, że spróbowałem za jego pomocą zmierzyć swój wzrost- błąd wynosił 15cm. Enkoder umożliwia przewijanie wartości, zmianę ustawień. Poza nim znajduje się także przycisk wstecz, oraz przełącznik umożliwiający ustawienie trybu "force" w którym wyświetlacz świeci się non stop.

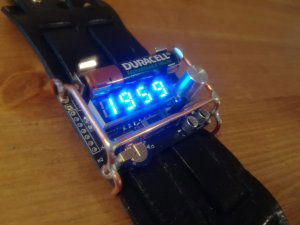

Wyświetlacz to standardowy 7 segmentowy LED 0,28"- tutaj czerwony, w finalnej wersji planuję bursztynowy bądź niebieski. System podtrzymywania czasu zapisuje aktualny czas w pamięci flash gdy bateria zostaje wyciągnięta, a w najnowszym prototypie dodatkowo supercap podtrzymuje pracę zegarka przez ok 90 sekund, które w zupełności wystarczą na włożenie nowej baterii/naładowanego akumulatora. Sercem zegarka jest 32-bitowy mikrokontroler z najnowszej serii od ST, wyposażony w rdzeń Cortex-M0+.

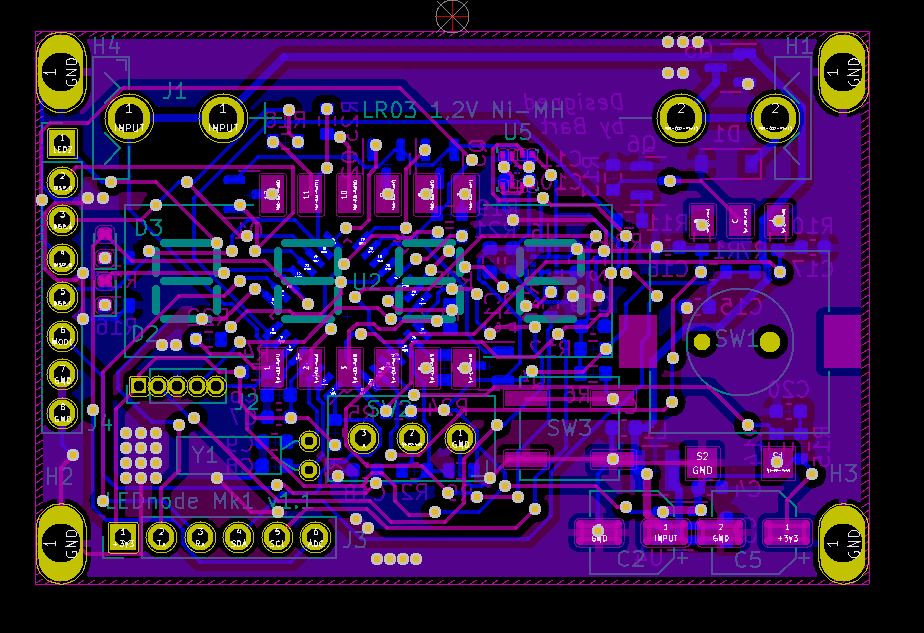

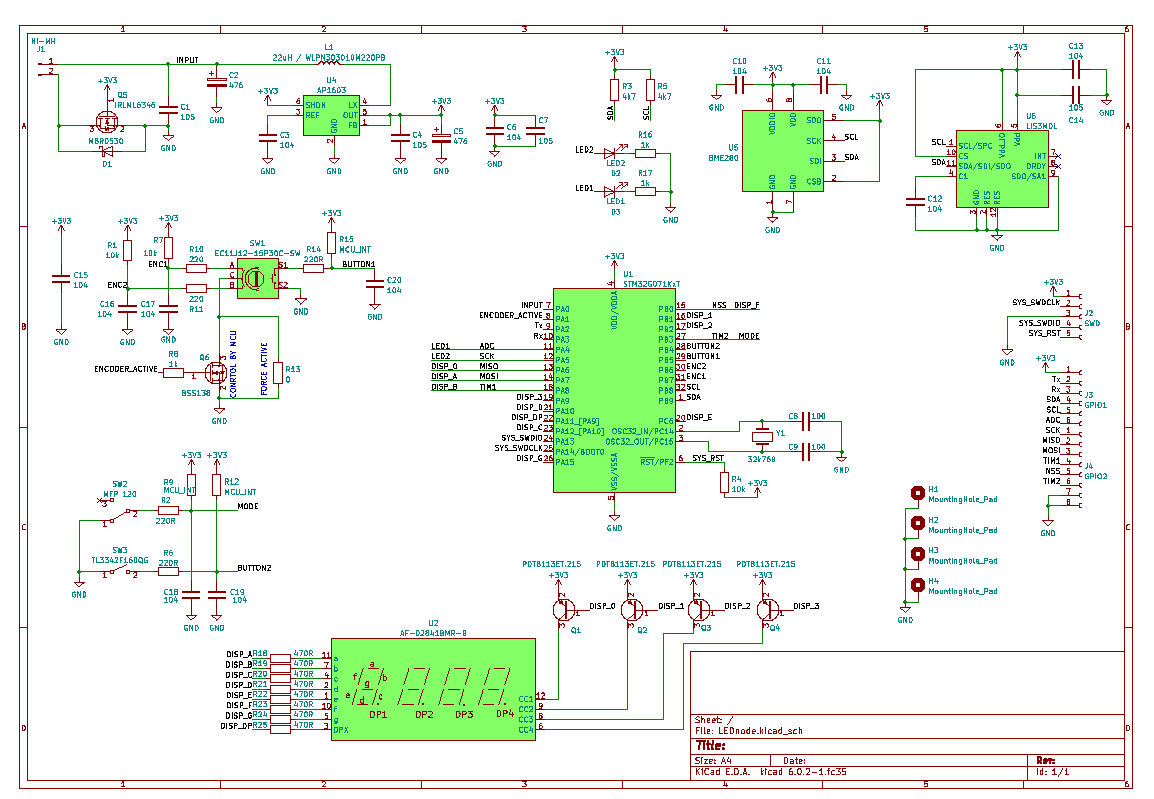

Oprogramowanie jak również projekt płytki PCB własny. Klatka została wykonana z miedzianego drutu 2.5mm^2, lutowanego cyną bezołowiową Pasek to standardowa skórzana pieszczocha szerokości 50mm firmy której nazwy nie wymienię, bo pieszczocha okazała się gównianej jakości i kwalifikuje się do wymiany. A niestety nie była tania. Urządzenie na zdjęciach jest dopiero prototypem, pracuję nad finalną wersją.

Pobór prądu w stanie uśpienia to ok 600uA(~50 dni), w stanie wybudzonym ok 70mA(~11h).

• Projekt wrzucony też na hackaday: https://hackaday.io/project/185225-lednode
• A kolega zrobił model 3D dostępny na artstation: https://www.artstation.com/artwork/ZeqVr0
