Zrozumieć Elektronikę - polskie czasopismo o elektronice

[Treker (Damian Szymański)]

Zrozumieć Elektronikę to nowe czasopismo, którego założycielem i głównym autorem jest Pan Piotr Górecki. Zgodnie z zapowiedziami w każdym numerze znajdzie się minimum 7 artykułów Pana Piotra.

Więcej informacji na temat nowego czasopisma znaleźć można na stronie: https://piotr-gorecki.pl/ oraz na Facebooku: https://www.facebook.com/profile.php?id=100064167489544

Kibicuję nowej inicjatywie - zapowiada się ciekawy rok 🎆

[Treker (Damian Szymański)]

Ogłoszenie przekazuję na prośbę Pana Piotra, z którym współpracuję od kilku miesięcy 🙂

Dla jasności odpowiem tylko na pytania, które mogą się pojawić, a są związane z Forbotem:

1. Czy na Forbocie nadal będą pojawiały się teksty Pana Piotra? Tak, nasza współpraca cały czas trwa i wiele artykułów czeka już na publikację.
2. Czy Forbot ma coś wspólnego z nowym czasopismem? Nie, to w 100% niezależna działalność Pana Piotra. Współpracujemy na różnych płaszczyznach, na ten moment Forbot nie jest powiązany z tym czasopismem, ale może w przyszłości będziemy jakoś współpracować (np. nawiązując do tematów artykułów pojawiających się w jednym i drugim miejscu).

[Szern]

Dzień dobry,

Chciałbym napisać, że czasopismo "Zrozumieć Elektronikę" ma się całkiem dobrze, dzięki pracy Piotra Góreckiego i innych osób, które piszą dla ZE i wspierają je poprzez Patronite. To inicjatywa pana Piotra. W chwili obecnej czasopismo jeszcze nie zarabia, ani nie płaci honorariów. W przyszłości, dzięki czytelnikom - patronom może się to zmienić.

Od niemal roku czytam ZE. Stała się dla mnie kolejnym krokiem po podstawowych kursach Forbota. Jest to, moim zdaniem, czasopismo dla średnio zaawansowanych, ale ostatnio pan Piotr rozpoczął publikację materiałów wspierających przejście takich początkujących hobbystów jak ja, na nieco wyższy poziom. W ostatnich numerach pojawiło się więcej materiałów na temat niezbędnych narzędzi (multimetry, oscyloskopy itp.). Dzięki temu stałem się posiadaczem niezłego multimetru z Aliexpress.

Przykładowo, w ostatnim, grudniowym numerze znalazły się interesujące dla mnie artykuły (wybrane przeze mnie):

• Słabości i wady multimetru Aneng AN870
• Trudny dylemat: jaki oscyloskop warto kupić?
• Testowy zasilacz wysokonapięciowy 1200 V
• Podstawy automatyki – pomiary siły i ważenie
• Podstawy układów cyfrowych – układy sekwencyjne, cz. 3
• Dokładne pomiary: podstawowe ograniczenia
• Ograniczające parametry termiczne – prąd i moc
• Zaskakujące aspekty problemu oryginałów i podróbek.

Gorąco zachęcam do wsparcia inicjatywy Piotra Góreckiego na Patronite, przy progu 10 zł miesięcznie otrzymujemy dostęp do czasopisma.

Jeśli masz jakieś uwagi lub pytania związane z czasopismem - postaram się tutaj na nie odpowiedzieć.

Postaram się również zamieścić tu kilka amatorskich recenzji najnowszych artykułów zamieszczonych w ZE, osoby, które czytają czasopismo zachęcam do tego samego. Na razie wracam do lektury nowego numeru. 🙂

[miro88]

Czytam ZE od samego początku. Wysoka jakość artykułow.

Jest rowniez strona www

https://piotr-gorecki.pl/

Na stronie są dostępne wersje demo aktualnego, poprzedniego i kolejnego numeru - można się zapoznać z zawartością czasopisma oraz sporo materiałów archiwalnych.

Ponadto są stałe rubryki takie jak:

• słowo wstępne
• listy czytelników
• łamigłówki elektroniczne (to najbardziej lubię)

Można się również kontaktować z autorami artykułów przez e-mail.

Edytowano Grudzień 6, 2023 przez miro88
dopisanie

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[miro88]

Dodaje również link z moim skromnym wkładem odnośnie rysowania schematow elektronicznych w programie Inkscape.

https://www.facebook.com/100064167489544/posts/pfbid02pH6UHYMiWsiVbg4P4AyRyJkQy1S8tFD5qn3CCvudArToMkQZ9sfVVC6J8CsrEPwsl/?app=fbl

W przypadku pytań problemów odnośnie rysowania i samego programu można śmiało pytać.

[Szern]

7 minut temu, miro88 napisał:

Dodaje również link...

Czy można zapoznać się z tym gdzieś poza Meta?

[miro88]

@Szern Dodaje w załaczniku artykuł oraz szablon do rysowania.

X033_rysunki_Inkscape.zip

Edytowano Grudzień 6, 2023 przez miro88

[Szern]

11 godzin temu, miro88 napisał:

@Szern Dodaje w załaczniku artykuł oraz szablon do rysowania.

Dziękuję!

[miro88]

W załączniku są przerysowane schematy na podstawie szablonu.

rect11.pdf

[Christophorus]

Jest tylko jeden mankament. W niektórych przypadkach trzeba będzie chyba rysować schemat dwa razy. Raz w celu zaprojektowania płytki drukowanej w wybranym programie. Drugi raz w Inkscape, ładny schemat na potrzeby czasopisma.

Idealnie było by posiadanie odpowiednich bibliotek do danego programu, np. KiCada lub innego programu, który posiada ładne elementy biblioteczne. Może nawet udało by się znaleźć taki program, ale nie każdy chciałby uczyć się obsługi nowego programu i w niektórych wypadkach kupować do niego licencję. Nie wszystkie obiekty graficzne też narysujemy w programie EDA. Choć niektóre z tych programów mają możliwość wstawiania obiektów graficznych na planszę schematu.

[Szern]

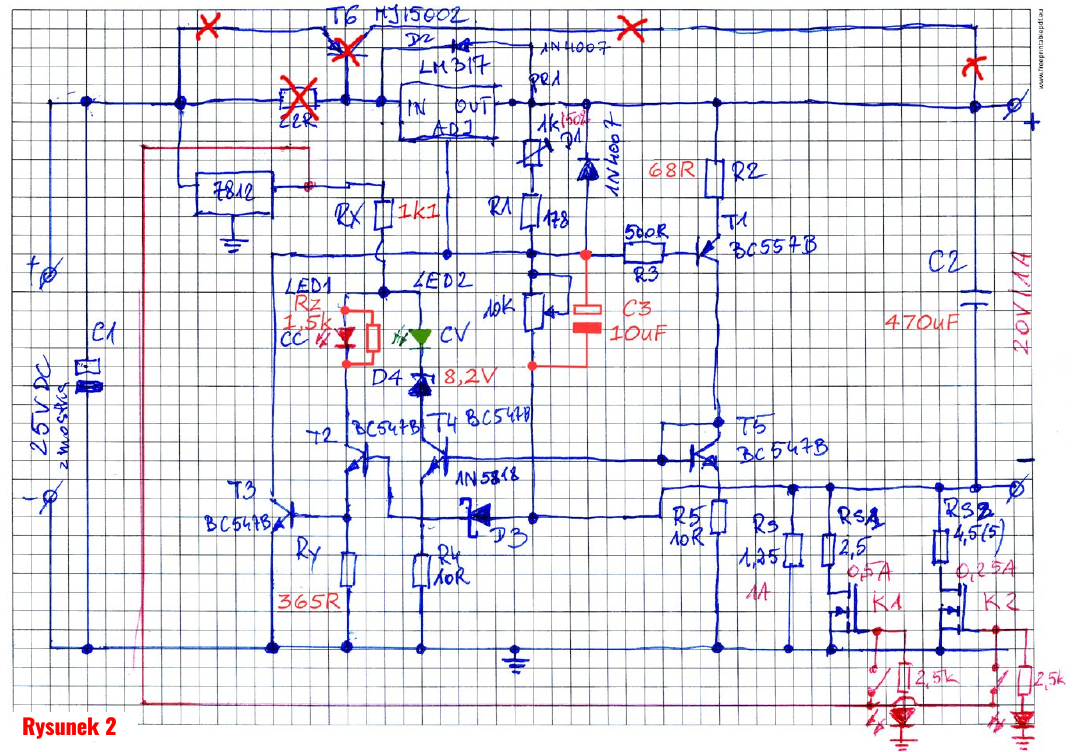

Prawdę mówiąc, mnie się bardzo podoba maniera ręcznie rysowanych schematów w ZE. Są bardzo czytelne, nawet na czytniku ebooków, chociaż tam brakuje kolorów.

Jeśli chodzi o kwestie publikacji schematów (a właściwie rysunków układów na płytkach stykowych) jestem zachwycony programem Fritzing.

Z drugiej strony, to co przeczytałem w ZE na temat płytek stykowych (niestabilność parametrów na stykach) raczej ogranicza ich zastosowanie do wstępnego, niezbyt precyzyjnego prototypowania. Z tego co zauważyłem, pan Piotr Górecki preferuje dobrze zrobionego "pająka" ponad płytkę stykową. W tych dniach w ramach nauki posługiwania się miernikiem będę obmierzał takie układy. Sam jestem ciekawy...

[miro88]

@Christophorus Początkowo pomysł był taki aby przerysowac schematy odręczne w Inscape i potem je wrzucić do czasopisma

Właśnie koresponduje w sprawie Z P. Piotrem odnośnie stworzenia ładnych bibliotek do KiCada.

@Szern Jakiś czas temu była ankieta w/s publikowanych schematów na patronite.pl. Z tego co pamiętam część będzie odręczna i część wektorowa

Frizting w ZE raczej nie będzie miał chyba zastosowania. Dużo trzeba się narobić aby przekształcić plik do Inkscape'a.



[Christophorus]

Fritzing moim zdaniem to program dla początkujących. Przy poważniejszych zastosowaniach może okazać się niewystarczający. Od pewnego czasu pobranie tego programu z jego strony domowej wymaga wniesienia drobnej opłaty.

Płytki stykowe po pewnym czasie się zużywają, przestają stykać, pojawiają się szkodliwe rezystancje i pojemności. Ostatecznie może się zdarzyć, że uruchamiany na płytce stykowej układ elektroniczny nie działa, nie działa prawidłowo, a nawet ulegnie uszkodzeniu bo "coś nie styka". Zamiast pająka można wykorzystać uniwersalna płytkę drukowaną.

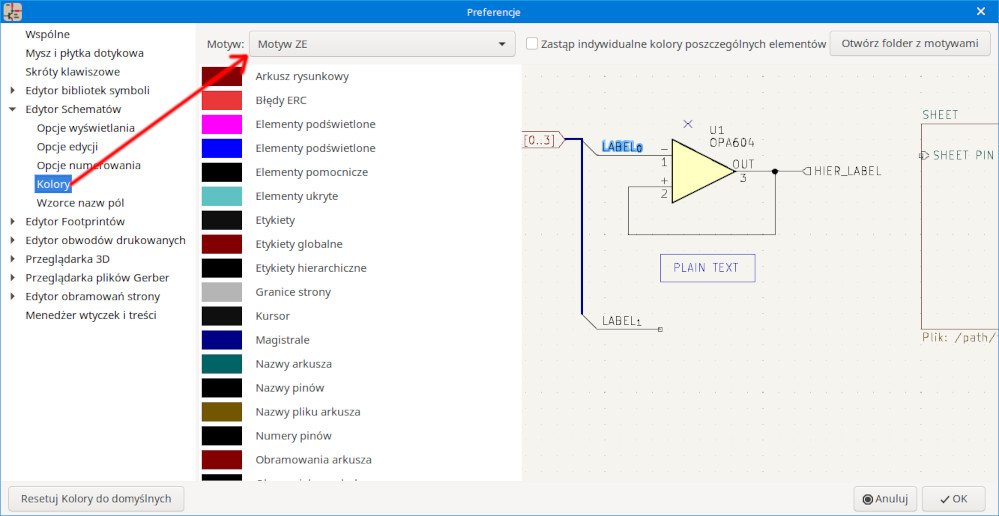

Z tego co mi wiadomo biblioteki elementów do ZE powinny być głownie w kolorystyce czarno - białej, z niewielką ilością kolorów np. diody LED, wypełnienia wnętrza bramek logicznych, wzmacniaczy operacyjnych czy układów scalonych. Podobnie jak ma to miejsce w przypadku bibliotek elementów Inkscape. Obecnie w programie KiCad wprowadzono tak zwane "motywy kolorów", gdzie możemy mieć kilka różnych motywów kolorystycznych i wybierając odpowiednio zdefiniowany motyw kolorystyczny zmieniamy kolor schematu na preferowany w ZE bez konieczności zmian w bibliotekach. Widać do na zrzucie ekranu poniżej.

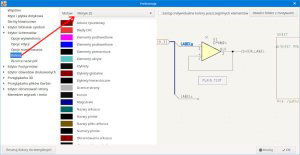

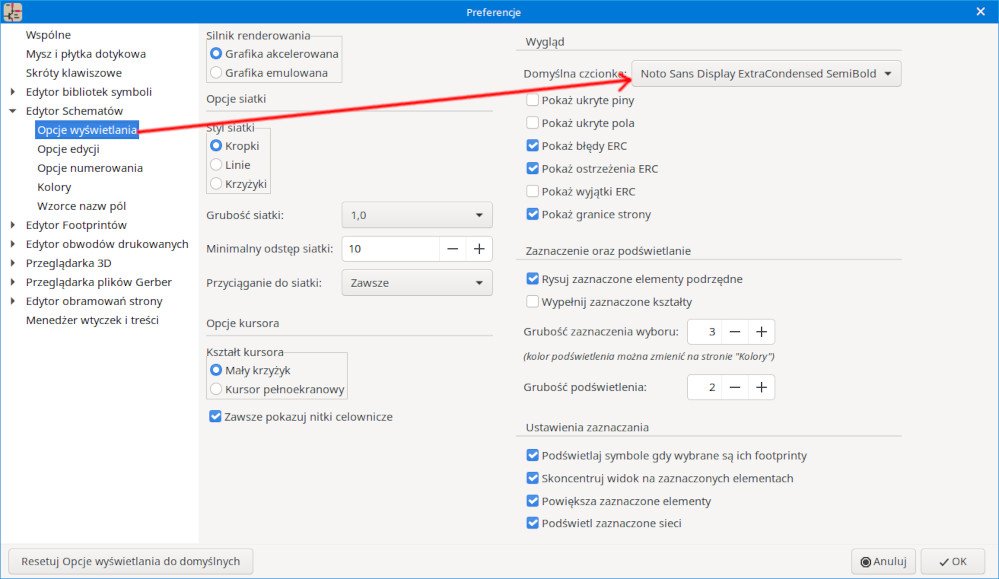

Czcionkę przypisaną do schematu też możemy zmienić globalnie bez konieczności zmiany w bibliotekach w oknie ustawień co widać na kolejnym zrzucie ekranu.

Można tworzyć biblioteki od podstaw jak również na podstawie istniejących elementów. Jednak tu wprowadzono możliwość trwożenia nowego elementu schematowego na podstawie innego podobnego elementu, np. stabilizatory serii LM78xx. Rozwiązanie to ma jedną wadę. Mianowicie tak utworzonego elementu na podstawie innego elementu nie można edytować. Kolejną sprawą są biblioteki elementów ze starszych wersji KiCada, które wymagają migracji. Możliwy jest eksport pojedynczych symboli bibliotecznych z innych bibliotek do tworzonej biblioteki. W ten sposób można przenieść między bibliotekami potrzebne elementy bez konieczności tworzenia ich od podstaw.

[Szern]

13 godzin temu, Christophorus napisał:

Obecnie w programie KiCad wprowadzono tak zwane "motywy kolorów", gdzie możemy mieć kilka różnych motywów kolorystycznych i wybierając odpowiednio zdefiniowany motyw kolorystyczny zmieniamy kolor schematu na preferowany w ZE bez konieczności zmian w bibliotekach. Widać do na zrzucie ekranu poniżej.

O której wersji Kikada mówimy?

[Christophorus]

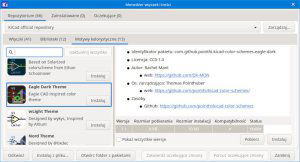

Motywy kolorów pojawiły się począwszy od KiCad 6. Możemy tworzyć własne motywy kolorów lub zainstalować je za pomocą Menadżera wtyczek i treści, który możemy zobaczyć na zrzucie ekranu poniżej.
