Kontroler statycznej pamięci RAM 512x8 (IS61WV5128BLL-10BLI) dla zestawu FPGA Digilent Cmod-A7

[FlyingDutch]

Cześć,

posiadam zestaw developerski FPGA firmy Digilent "Cmod-A7" (Xilinx Artix-7) - tutaj kilka linków z nim związanych:

https://digilent.com/reference/programmable-logic/cmod-a7/start?redirect=2

https://digilent.com/reference/programmable-logic/cmod-a7/reference-manual

Jest on oparty na dość dużym układzie FPGA Xilinx'a z rodziny Artix-7 (20K LUT) i ma "na pokładzie" statyczną pamięć SRAM o pojemności 512 KB.
Ta pamięć to IC IS61WV5128BLL-10BLI - tutaj linki do dokumentacji:

https://www.mouser.pl/ProductDetail/ISSI/IS61WV5128BLL-10BLI?qs=aNmNlDCMS%2Bo6d%2BeqQETuNQ%3D%3D

https://www.mouser.pl/datasheet/2/198/61-64WV5128Axx-Bxx-258353.pdf

Ta pamięć ma organizację 512K x 8-em bitów, czas dostępu 10 ns i stosunkowo proste sterowanie. Prosty kontroler dla tej pamięci jest opisany w tych artykułach:

https://www.hackster.io/salvador-canas/a-practical-introduction-to-sram-memories-using-an-fpga-i-3f3992?f=1

https://www.hackster.io/salvador-canas/a-practical-introduction-to-sram-memories-using-an-fpga-ii-a18801

A tutaj w Github'ie jest kod projektu dla tych artykułów:

https://github.com/salcanmor/SRAM-tester-for-Cmod-A7-35T/tree/master/basic controller

Chciałem sprawdzić jak działa ten kontroler SRAM dla płytki Cmod-A7 (wersja z A7-35T). Pobrałem kod projektu dla Xilinx Vivado.

Projekt składa się z kilku modułów:

1) top.v - główny moduł projektu (w nim są zawarte instancje pozostałych modułów

2) checker.v - główna maszyna stanowa (FSM) obsługująca logikę projektu (steruje ona UART-em do komunikacji z płytką)

3) sram-ctrl2.v - bardzo prosty moduł kontrolera fizycznej pamięci SRAM

4) debouncer.v - usuwa zakłócenia dla push-Button'a Reset

5) moduły do implementacji UART'a

Płytka FPGA Cmod-A7 ma sprzętowy USB2JTAG i USB2Serial (USB2UART) i własnie przez wirtualny serial port jest zrobione sterowanie projektem.

Tutaj kod głownego modułu projektu "top.v" :

`timescale 1ns / 1ps

module top
  (
    input wire clk,
    input wire reset,
    input wire data_in,
    output wire data_out,

    // to/from SRAM
    output wire [18:0] ad,
    inout wire [7:0] dio_a,
    output wire we_n,
    output wire oe_n,
    output wire ce_a_n
  );

  wire [7:0] r_data_bus;
  wire [7:0] w_data_bus;
  wire [7:0] data_f2s_bus;
  wire [7:0] data_s2f_r_bus;
  wire [18:0] addr_bus;

  wire button_wire;

  debouncer debouncer_unit (
    .clk(clk),
    .PB(reset),
    .PB_state(),
    .PB_down(),
    .PB_up(button_wire)
  );


  uart uart_unit (
    .clk(clk),
    .reset(button_wire),
    .data_in(data_in),
    .tx_start(tx_start),
    .w_data(w_data_bus),
    .data_out(data_out),
    .rx_done_tick(rx_done_tick),
    .tx_done_tick(tx_done_tick),
    .r_data(r_data_bus),
    .tx_ready(tx_ready)

  );



  // Instantiate the module
  checker checker_unit (
    .clk(clk),
    .reset(button_wire),
    .rx_done_tick(rx_done_tick),
    .tx_ready(tx_ready),
    .r_data(r_data_bus),
    .w_data(w_data_bus),
    .tx_start(tx_start),
    .mem(mem),
    .rw(rw),
    .addr(addr_bus),
    .data_s2f_r(data_s2f_r_bus),
    .data_f2s(data_f2s_bus)
  );


sram_ctrl2 instance_name (
    .clk(clk),
    .reset(reset),
  //  .mem(mem),
    .rw(rw),
    .addr(addr_bus),
    .data_f2s(data_f2s_bus),
   // .ready(ready),
    .data_s2f_r(data_s2f_r_bus),
   // .data_s2f_ur(data_s2f_ur),
    .ad(ad),
    .we_n(we_n),
    .oe_n(oe_n),
    .dio_a(dio_a),
    .ce_a_n(ce_a_n)
    );

    endmodule

, a tutaj kod kontrolera pamięci SRAM "sram-ctrl2.v":

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 10.10.2018 01:07:38
// Design Name:
// Module Name: sram_ctrl2
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////


module sram_ctrl2(

  input wire clk,                        //  Clock signal
  input wire reset,                      //  Reset signal

  input wire rw,                         //  With this signal, we select reading or writing operation
  input wire [18:0] addr,                //  Address bus
  input wire [7:0] data_f2s,             //  Data to be writteb in the SRAM

  output reg [7:0] data_s2f_r,           //  It is the 8-bit registered data retrieved from the SRAM (the -s2f suffix stands for SRAM to FPGA)
  output wire [18:0] ad,                 //  Address bus
  output wire we_n,                      //  Write enable (active-low)
  output wire oe_n,                      //  Output enable (active-low)

  inout wire [7:0] dio_a,                //  Data bus
  output wire ce_a_n                     //  Chip enable (active-low). Disables or enables the chip.
  );

  assign ce_a_n = 1'b0;
  assign oe_n = 1'b0;
  assign we_n = rw;
  assign ad = addr;

  assign dio_a = (rw == 1'b1)? 8'hZZ : data_f2s;

  always @(posedge clk) begin
    if (rw == 1'b1)
      data_s2f_r <= dio_a;
  end
endmodule

Jak widać kod tego sterownika jest bardzo prosty. Plik "user constraint file" projektu  "CmodA7_Master.xdc" zawiera opisy pinów I/O dla płytki Cmod-A7.

Gdy dokonałem sysntezy projektu i wczytałem plik konfiguracyjny do płytki FPGA i podłączyłem się za pomocą programu "Putty" do wirtualnego portu serial płytki zobaczyłem tylko szybko zmieniającą się zawartość okna i nadpisywane komunikaty. Podejrzewam, że projekt był pisany i uruchamiany dla OS Linux, bo sterowanie końców lini miało tylko na końcu znak CR (Carriage return) bez LF (line feed). Poprawiłem to w pliku "checker.v" (komunikaty UART) i udało mi się poprawnie zaprogramować pamięć SRAM.

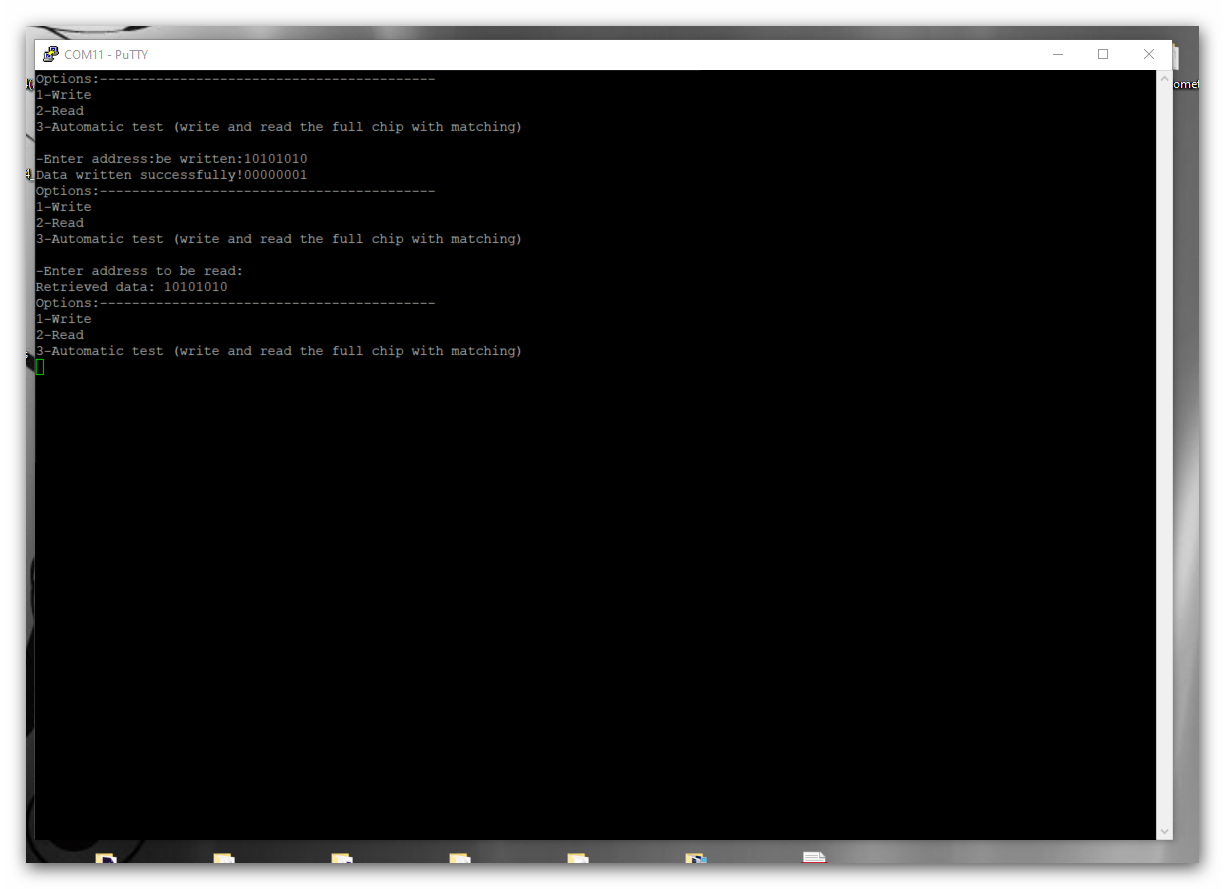

Tutaj zrzut ekranu z okna "Putty":

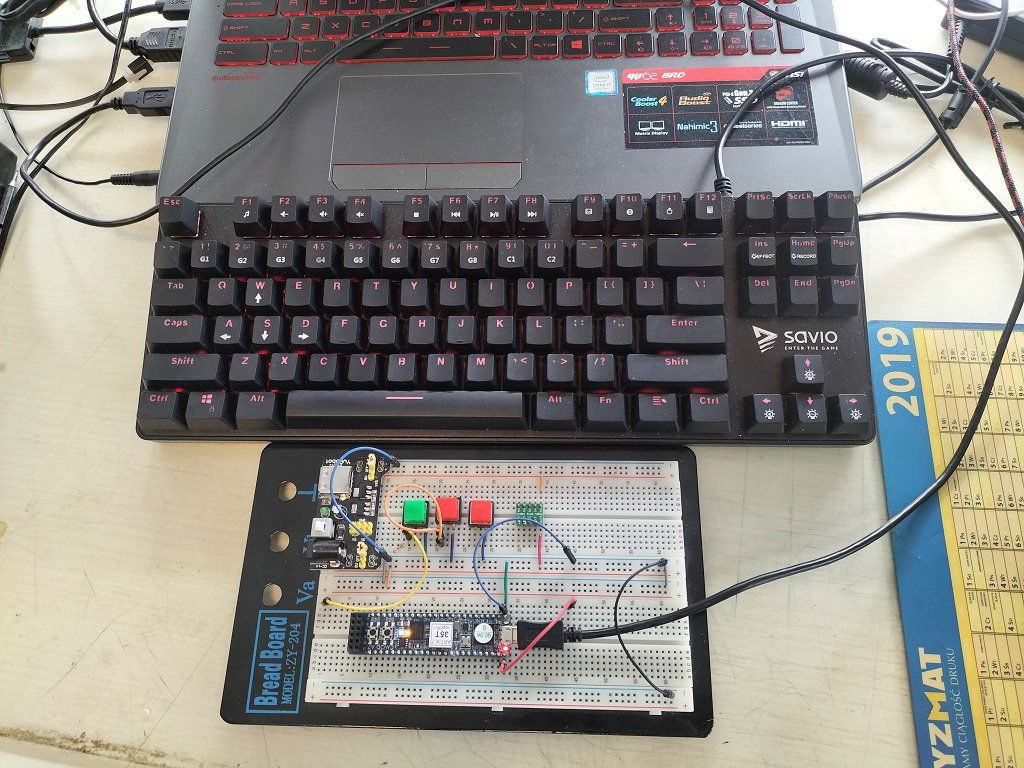

a poniżej zdjęcie zestawu FPGA:

W teście SRAM zapisywałem wartość (bitowo) "10101010" do adresu "1000000000000000001" i potem dokonując odczytu z tego adresu otrzymałem tą samą wartość zwróconą.

Po małych przeróbkach kod tego sterownika SRAM powinno się udać przerobić tak aby obsługiwał większe kostki pamięci SRAM np. takie:

https://www.mouser.pl/ProductDetail/ISSI/IS62WV102416DBLL-55TLI?qs=abmNkq9no6C1SHCuIdZ89g%3D%3D

lub takie:

https://www.mouser.pl/ProductDetail/ISSI/IS61WV204816BLL-10TLI?qs=cttFivMKqWz%2BDMMKFLCg1w%3D%3D

Na tej ostatniej kostce można zrobić już bufor pamięci obrazu dla rozdzielczośći HD ((1,920 x 1,080 pixels ).

BTW: w archiwum zip poprawiony kod projektu dla Xilinx Vivado.

SRAM_512x8_CmodA7_Ctrl01.zip

Pozdrawiam

Edytowano Marzec 16, 2023 przez FlyingDutch
update

[piotr96]

5 godzin temu, FlyingDutch napisał:

Plik "user constraint file" projektu  "CmodA7_Master.xdc"

„Xilinx Design Constraints"🙂

Edytowano Marzec 16, 2023 przez piotr96

[FlyingDutch]

Cześć,

gdyby ktoś chciał podłączyć ta największą kostkę pamięci SRAM IS61WV204816BLL-10TLI (2Mx16-bit) do dowolnej płytki  FPGA:

https://www.mouser.pl/ProductDetail/ISSI/IS61WV204816BLL-10TLI?qs=cttFivMKqWz%2BDMMKFLCg1w%3D%3D

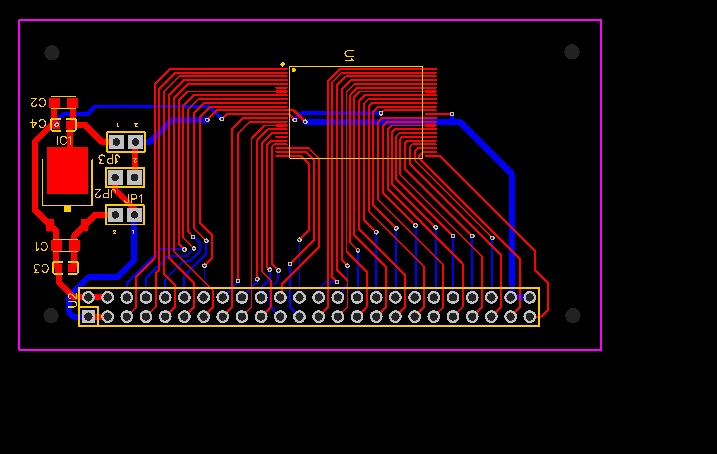

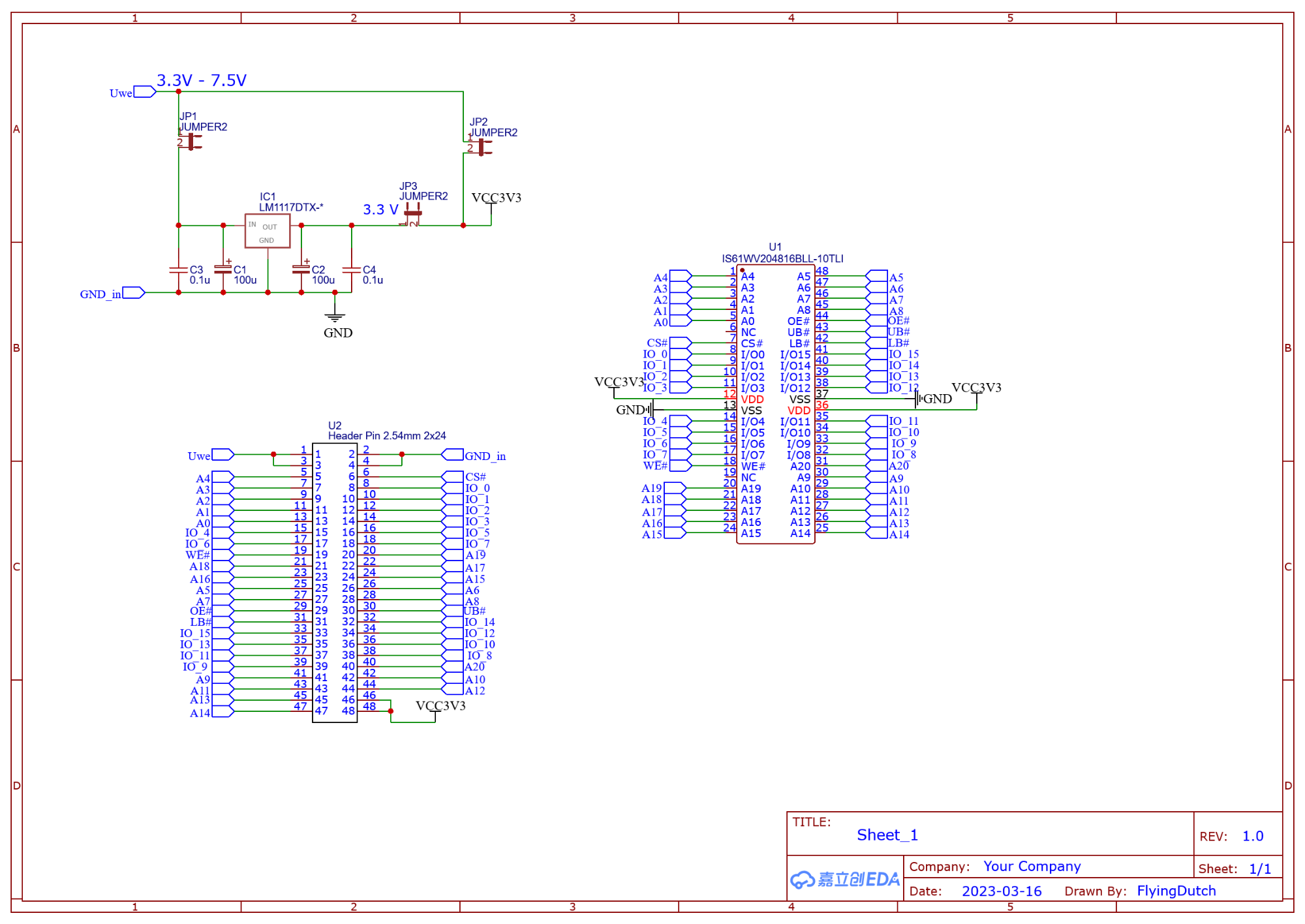

To zamieszczam schemat i projekt PCB zewnętrznej płytki do podłączenia tej pamięci SRAM do dowolnego zestawu FPGA. Jak uda mi się zmodyfikować kontroler pamięci tak, aby poprawnie obsługiwał kostkę 2Mx16 bit , to uzupełnię ten post o zmodyfikowany kod.



Schematic_SRAM_2048x16_IS61WV204816BLL_2023-03-17.pdf

PCB_SRAM_2048x16_IS61WV204816BLL_2023-03-17.pdf

Gerber_PCB_SRAM_2048x16_IS61WV204816BLL_2023-03-17.zip

BTW: JLCPCB wycenił 5 takich płytek na 4$ 🙂

Pozdrawiam

[kroszkanorber]

Witam. By wysterować zapis pamięci SRAM wystarczy podać na linie adresowe , danych i we sygnały jednocześnie i odczekać czas propagacji układu. Np: 10ns. Dane będą automatycznie zapisane w pamięci. W przypadku odczytu unikać kolizji na wyjściu danych z układu pamięci. Czyli pamiętać by porty danych w kontrolerze były ustawione jako wejścia.

Łatwe w użyciu pamięci SRAM są moimi ulubionymi w projektach. W przypadku użycia ich do wyświetlania grafiki szybko się okazało że są małej pojemności i dość drogie .

Użycie ich jako pamięci do przechowywania danych kontrolera z szybkim dostępem jest moim zdaniem dobrym rozwiązaniem.

Edytowano Marzec 19, 2023 przez kroszkanorber

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[FlyingDutch]

Cześć,

dzisiaj polutowałem tą płytkę testową dla pamięci SRAM IS61WV204816BLL-10TLI (2Mx16-bit) z postu powyżej i połączyłem ją z testową płytką z układem FPGA firmy Gowin. Będę próbował przerobić kod Verilog tego sterownika tak, aby poprawnie obsługiwał pamięć SRAM 2Mx16 bit (pierwotny kod był napisany dla pamięci SRAM 512Kx8 bit). Tak wygląda układ testowy:

Dam znać, jak będę miał jakieś efekty.

Pozdrawiam

[FlyingDutch]

Cześć,

ostatnio znowu mam mało czasu, jakiś czas temu chciałem przetestować większą pamięć SRAM 2Megax16-bit z układem FPGA, ale z braku czasu tego nie dokończyłem. Dzisiaj miałem trochę czasu i wróciłem do tematu testu pamięci IS61WV204816BLL-10TLI - link do datasheet'a tutaj:

https://www.micro-semiconductor.com/datasheet/d6-IS61WV204816BLL-10TLI.pdf

Ta pamięć SRAM ma organizację 2Mega słowa 16-to bitowe i czas dostepu 10 ns - jest więc dostatecznie duża i szybka na bufor obraz o rozdzielczości do Full HD (1920 × 1080). Postanowiłem zrobić test sterownika dla tej pamięci na zestawie FPGA firmy Gowin zaprojektowanym wcześniej :

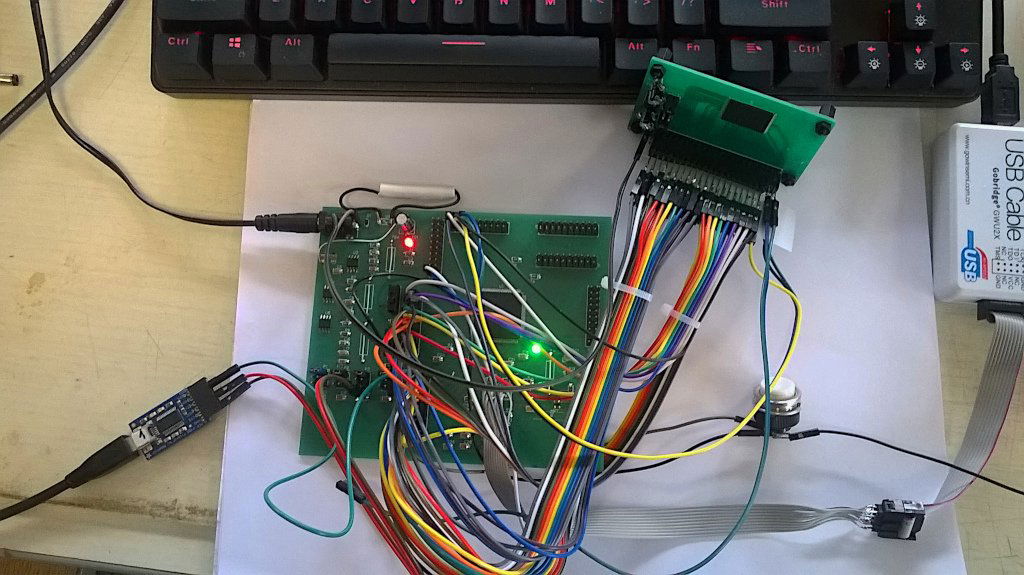

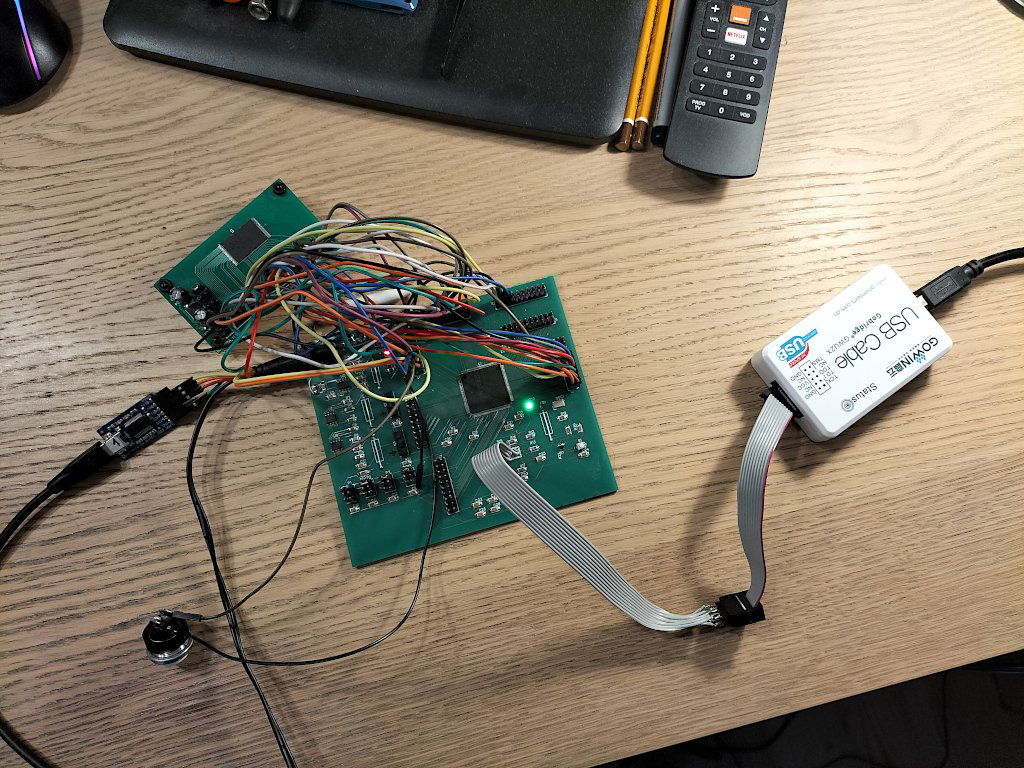

Tak wygląda układ testowy. Napisałem nowy (mniejszy i prostszy projekt testowy) dla IDE "Gowin EDA".

Napisałem nowy (mniejszy i prostszy projekt testowy) dla IDE "Gowin EDA". Projekt składa się z trzech modułów Verilog'a:

1) top.v: główny moduł projektu

2) uart.v : zaimplementowany jest minimalistyczny UART (tylko Tx)

3) sram_ctrl2.v : bardzo prosty sterownik SRAM oparty na informacjach ze strony WWW:

https://www.hackster.io/salvador-canas/a-practical-introduction-to-sram-memories-using-an-fpga-i-3f3992?_ga=2.213596829.847914096.1684218873-101257246.1682077800\

Tutaj żródło "top.v" :

`timescale 1ns / 1ps

module top
  (
    input wire clk,         //24 Mhz
    input wire reset,
    // to/from SRAM
    output wire [20:0] ad,
    inout wire [15:0] dio_a,
    output wire we_n,
    output wire oe_n,
    output wire ce_a_n,
    output wire lb_n,
    output wire ub_n,
    //--------------------
    output wire uart_tx_pin,
    input wire btn1_pin
  );

  reg [15:0] data_f2s_bus;    //FPGA 2 SRAM
  wire [15:0] data_s2f_r_bus;
  reg  [15:0] data_s2f_r_bus_reg;
  reg [20:0] addr_bus;
  reg rw = 1'b1;
  reg lb_top = 1'b0;
  reg ub_top = 1'b0;
  reg trig2 = 1'b1;
  wire clk100MHz;


  Gowin_rPLL your_instance_name(
        .clkout(clk100MHz), //output clkout
        .clkin(clk) //input clkin
  );



sram_ctrl2 SRAM_IC (
    .clk(clk100MHz),
    .reset(reset),
    .rw(rw),
    .addr(addr_bus),
    .data_f2s(data_f2s_bus),
    .data_s2f_r(data_s2f_r_bus),
    .lb_in(lb_top),
    .ub_in(ub_top),
    .ad(ad),
    .we_n(we_n),
    .oe_n(oe_n),
    .dio_a(dio_a),
    .ce_a_n(ce_a_n),
    .lb_n(lb_n),
    .ub_n(ub_n)
    );

uart #( .DELAY_FRAMES(208),
        .NCH(8)
      ) UART_TX
	 (
		.clk(clk),
		.uart_tx(uart_tx_pin),
        .btn1(trig2),
		.data_byte_low(data_s2f_r_bus_reg[7:0]),
		.data_byte_high(data_s2f_r_bus_reg[15:8])
	 );

reg [3:0] varState = 0;

localparam STATE_IDLE = 0;
localparam STATE_READ_SET_ADDRESS = 1;
localparam STATE_READ_GET_VALUE = 2;
localparam STATE_WRITE_C1_WE_HIGH = 3;
localparam STATE_WRITE_C1_SET_ADDR = 4;
localparam STATE_WRITE_C1_SET_WE = 5;
localparam STATE_READ_U= 6;
localparam STATE_WRITE_C2A = 7;
localparam STATE_WRITE_C2B = 8;
localparam STATE_IDLE2 = 9;
localparam STATE_READ2_SET_ADDRESS = 10;
localparam STATE_READ2_GET_VALUE = 11;
localparam STATE_SEND_UART = 12;

//SRAM top state machine
always @(posedge clk100MHz) begin
    case (varState)
        STATE_IDLE: begin
            if (btn1_pin == 0) begin
              trig2 = 1'b1;
              data_f2s_bus <= 16'b1010101010101010;    //FPGA 2 SRAM
              addr_bus <= 21'b000000000000000000011;
              lb_top = 1'b0;
              ub_top = 1'b0;
              rw = 1'b1;
              varState <= STATE_READ_SET_ADDRESS;
            end
        end
       STATE_READ_SET_ADDRESS: begin
             addr_bus <= 21'b000000000000000000111;
             varState <= STATE_READ_GET_VALUE;
        end
       STATE_READ_GET_VALUE: begin
             data_s2f_r_bus_reg <= data_s2f_r_bus;
             varState <= STATE_WRITE_C1_WE_HIGH;                                      //varState <= STATE_WRITE_C1_WE_HIGH;
        end
        STATE_WRITE_C1_WE_HIGH: begin
             lb_top = 1'b1;
             ub_top = 1'b1;
             rw = 1'b1;
             varState <= STATE_WRITE_C1_SET_ADDR;
        end
        STATE_WRITE_C1_SET_ADDR: begin
             addr_bus <= 21'b100000000000000000001;
             data_f2s_bus <= 16'b0101010111111111;
             varState <= STATE_WRITE_C1_SET_WE;
        end
        STATE_WRITE_C1_SET_WE: begin
             rw = 1'b0;
             lb_top = 1'b0;
             ub_top = 1'b0;
             varState <= STATE_IDLE2;
        end
        STATE_IDLE2: begin
             rw = 1'b1;
             addr_bus <= 21'b000000000000000000011;
             data_f2s_bus <= 16'b0000000000000000;
             varState <= STATE_READ2_SET_ADDRESS;
        end
        STATE_READ2_SET_ADDRESS: begin
             addr_bus <= 21'b100000000000000000001;
             varState <= STATE_READ2_GET_VALUE;
        end
        STATE_READ2_GET_VALUE: begin
             data_s2f_r_bus_reg <= data_s2f_r_bus;
             varState <=  STATE_SEND_UART;
        end
       STATE_SEND_UART : begin
             trig2 = 1'b0;
             varState <= STATE_IDLE;
        end
    endcase
end


endmodule

Jest w nim zaimplementaowana prosta maszyna stanowa (FSM) która dokonuje najpierw zapisu 16-to bitowego słowa do pamięci SRAM, a potem odczytuje tą komórkę i za pomocą UART'a wyswietla odczytane dane.

Tutaj kod sterownika pamięci SRAM "sram_ctrl2.v:

module sram_ctrl2(

  input wire clk,                        //  Clock signal
  input wire reset,                      //  Reset signal

  input wire rw,                         //  With this signal, we select reading or writing operation
  input wire [20:0] addr,                //  Address bus
  input wire [15:0] data_f2s,             //  Data to be writteb in the SRAM
  input wire lb_in,
  input wire ub_in,
  output reg  [15:0] data_s2f_r,           //  It is the 8-bit registered data retrieved from the SRAM (the -s2f suffix stands for SRAM to FPGA)
  output wire [20:0] ad,                 //  Address bus
  output wire we_n,                      //  Write enable (active-low)
  output wire oe_n,                      //  Output enable (active-low)
  output wire lb_n,                        //data bus low byte
  output wire ub_n,                         //data bus high byte

  inout wire [15:0] dio_a,                //  Data bus
  output wire ce_a_n                     //  Chip enable (active-low). Disables or enables the chip.
  );

  assign ce_a_n = 1'b0;
  assign oe_n = 1'b0;  //READ and WRITE
  assign we_n = rw;
  assign ad = addr;
  //----------------
  assign lb_n = lb_in; //READ LOW both
  assign ub_n = ub_in;

  assign dio_a = (rw == 1'b1)? 16'hZZ : data_f2s;

  always @(posedge clk) begin
    if (rw == 1'b1)
      data_s2f_r <= dio_a;
  end

endmodule

Kod jest trochę zmodyfikowany przeze mnie aby obsługiwał ten konkretny wybrany typ pamięci.

W module 'uart.v" jest implementacja lini Tx UART'a do wysyłania danych do komputera PC:

`default_nettype none

module uart
#(
    parameter DELAY_FRAMES = 208, // 24,000,000 (24Mhz) / 115200 Baud rate - 234 was for 27 MHz
    parameter NCH = 8             // Number of bits in data
)
(
    input wire clk,
    output wire uart_tx,
    input wire btn1,
    //--------------------
    input wire [7:0] data_byte_low, //low byte of data
    input wire [7:0] data_byte_high //low byte of data
);

localparam HALF_DELAY_WAIT = (DELAY_FRAMES / 2);

reg [3:0] txState = 0;
reg [24:0] txCounter = 0;
reg [7:0] dataOut = 0;
reg txPinRegister = 1;
reg [2:0] txBitNumber = 0;
reg [8:0] txByteCounter = 0;
reg [29:0] bigCounter = 0;

assign uart_tx = txPinRegister;

reg [8:0] txCharCounter = 0;
localparam MEMORY_LENGTH = 39;
reg [7:0] testMemory [MEMORY_LENGTH-1:0];
localparam BIG_DELAY = 24000000;
//---------------------------------
reg [7:0] testMemory1 [8:0];
reg [7:0] testMemory2 [8:0];
reg [7:0] testMemory3 [1:0];

integer i,i2,i3,i4,i5,i6 = 0;
integer addr = 0;
integer lock = 0;
reg [8:0] loopCounter = 0;

initial begin
    testMemory[0] = "D";
    testMemory[1] = "a";
    testMemory[2] = "t";
    testMemory[3] = "a";
    testMemory[4] = " ";
    testMemory[5] = "H";
    testMemory[6] = "i";
    testMemory[7] = "g";
    testMemory[8] = "h";
    testMemory[9] = ":";

//    testMemory[10] = "1";
//    testMemory[11] = "1";
//    testMemory[12] = "1";
//    testMemory[13] = "1";
//    testMemory[14] = "1";
//    testMemory[15] = "1";
//    testMemory[16] = "1";
//    testMemory[17] = "1";

    testMemory[18] = 8'h0D;
    testMemory[19] = "\n";

    testMemory[20] = "D";
    testMemory[21] = "a";
    testMemory[22] = "t";
    testMemory[23] = "a";
    testMemory[24] = " ";
    testMemory[25] = "L";
    testMemory[26] = "o";
    testMemory[27] = "w";
    testMemory[28] = ":";

//    testMemory[29] = "1";
//    testMemory[30] = "1";
//    testMemory[31] = "1";
//    testMemory[32] = "1";
//    testMemory[33] = "1";
//    testMemory[34] = "1";
//    testMemory[35] = "1";
//    testMemory[36] = "1";

    testMemory[37] = 8'h0D;;
    testMemory[38] = "\n";

    loopCounter = 10;

end



always @(posedge clk) begin
     addr = 10;
     for ( i = 0; i < NCH; i=i+1)
     begin
       testMemory[addr+i] = (data_byte_high[NCH-1-i]) ? "1" : "0";
     end

     addr = 29;
     for ( i = 0; i < NCH; i=i+1)
     begin
       testMemory[addr+i] = (data_byte_low[NCH-1-i]) ? "1" : "0";
     end
end


localparam TX_STATE_IDLE = 0;
localparam TX_STATE_START_BIT = 1;
localparam TX_STATE_WRITE = 2;
localparam TX_STATE_STOP_BIT = 3;
localparam TX_STATE_DEBOUNCE = 4;

always @(posedge clk) begin
    case (txState)
        TX_STATE_IDLE: begin
            if (btn1 == 0) begin
                txState <= TX_STATE_START_BIT;
                txCounter <= 0;
                txByteCounter <= 0;
            end
            else begin
                txPinRegister <= 1;
            end
        end
        TX_STATE_START_BIT: begin
            txPinRegister <= 0;
            if ((txCounter + 1) == DELAY_FRAMES) begin
                txState <= TX_STATE_WRITE;
                dataOut <= testMemory[txByteCounter];
                txBitNumber <= 0;
                txCounter <= 0;
            end else
                txCounter <= txCounter + 1;
        end
        TX_STATE_WRITE: begin
            txPinRegister <= dataOut[txBitNumber];
            if ((txCounter + 1) == DELAY_FRAMES) begin
                if (txBitNumber == 3'b111) begin
                    txState <= TX_STATE_STOP_BIT;
                end else begin
                    txState <= TX_STATE_WRITE;
                    txBitNumber <= txBitNumber + 1;
                end
                txCounter <= 0;
            end else
                txCounter <= txCounter + 1;
        end
        TX_STATE_STOP_BIT: begin
            txPinRegister <= 1;
            if ((txCounter + 1) == DELAY_FRAMES) begin
                if (txByteCounter == MEMORY_LENGTH - 1) begin
                    txState <= TX_STATE_DEBOUNCE;
                end else begin
                    txByteCounter <= txByteCounter + 1;
                    txState <= TX_STATE_START_BIT;
                end
                txCounter <= 0;
            end else
                txCounter <= txCounter + 1;
        end
        TX_STATE_DEBOUNCE: begin
            if (txCounter == 23'b111111111111111111) begin
                if (btn1 == 1)
                    txState <= TX_STATE_IDLE;
            end else
                txCounter <= txCounter + 1;
        end
    endcase

end

endmodule

Jak można wywnioskować z lini kodu modułu top:

      STATE_WRITE_C1_SET_ADDR: begin
             addr_bus <= 21'b100000000000000000001;
             data_f2s_bus <= 16'b0101010111111111;
             varState <= STATE_WRITE_C1_SET_WE;
        end

Wartość binarna słowa 16-to bitowego "101010111111111" jest zapisywana w kpmórce pamięci. Ta sama wartośc powinna byc wyświetlona po odczycie tej komórki przez UARTi tak się dzaieje - patrz zrut ekranu z terminala (PUtty):



Nie wiem czemu output z terminal trochę się rozjeżdza, ale dane są wyświetlane poprawnie. Aby wygenerować timing dla operacji odczytu i zapisu pamięci SRAM (tak jak jest to podane w datasheet) musiałem za pomoć petli PLL (IP Core Gowina) wygenerować zegar 100 MHz dla sterownika z zegara 24 MHz, który ma ta płytka.

W pilku zip spakowany projekt dla "Gowin EDA".SRAM_2Mx16_Ctrl01.zip

Pozdrawiam



Edytowano Maj 19, 2023 przez FlyingDutch
