Projektowanie PCB - jak zacząć?


Janek2010

Pomocna odpowiedź

7 minut temu, Janek2010 napisał:

Dopiero zaczynam swoją przygodę z elektroniką i mam pytanie jak zaprojektować swoje pcb.

To bardzo długi i zawiły temat... Nie polecam od tego zaczynać... no ale...

  1. Potrzebujesz odpowiedniego oprogramowania - początkujący najczęściej korzystają z EasyEDA lub z KiCad'a, profesjonaliści z Altium Designer. Na początek polecam ten pierwszy, gdyż ma wbudowaną bazę komponentów i nie trzeba szukać plików w sieci / tworzyć własnych.
  2. PhilsLab ma sporo poradników z projektowania, aczkolwiek są w dość nietypowej formie...
  3. Możesz też poszukać ogólnych tutoriali. Im więcej pooglądasz tym łatwiej się połapiesz.

Tylko uważaj, bo przy projektowaniu PCB trzeba zwracać uwagę na wiele rzeczy... Sporo z nich wskazuje "DRC", ale drugi worek to rzeczy, których trzeba pilnować ręcznie, a nie wiem jaką płytkę chcesz projektować...

  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

- zaczynałem od EAGLE ale po poznaniu EasyEDA , polecam tylko EasyEDA.

- coś się lubi lub nie.

Edytowano przez 99teki
Link do komentarza
Share on other sites

Najczęściej poleca się to, co lubi się samemu 😉 W przypadku takich programów i tak warto sprawdzić różne dostępne rozwiązania. Jak @Janek2010 zdecyduje się na projektowanie swoich pierwszych układów to przynajmniej będzie miał do wyboru kilka możliwości. Nikt nikogo nie zmusza do korzystania z jednego programu.

  • Lubię! 1
Link do komentarza
Share on other sites

Cześć,

do płytek PCB z największymi układami w obudowach LQFP144 polecam "EasyEDA" - głównie ze względu na łatwość tworzenia własnych elementów bibliotecznych, oraz bardzo dużo istniejących gotowych elementów bibliotecznych. Do płytek "High Speed" PCB (czasy narastania sygnałów mniejsze niż 5 ns) i zawierających układy w obudowach BGA (np BGA256 i większe) polecam "Altium Designer" (Altium Designer zawiera narzędzia, które trudno znaleźć u konkurencji  i dla mnie jest "the best").

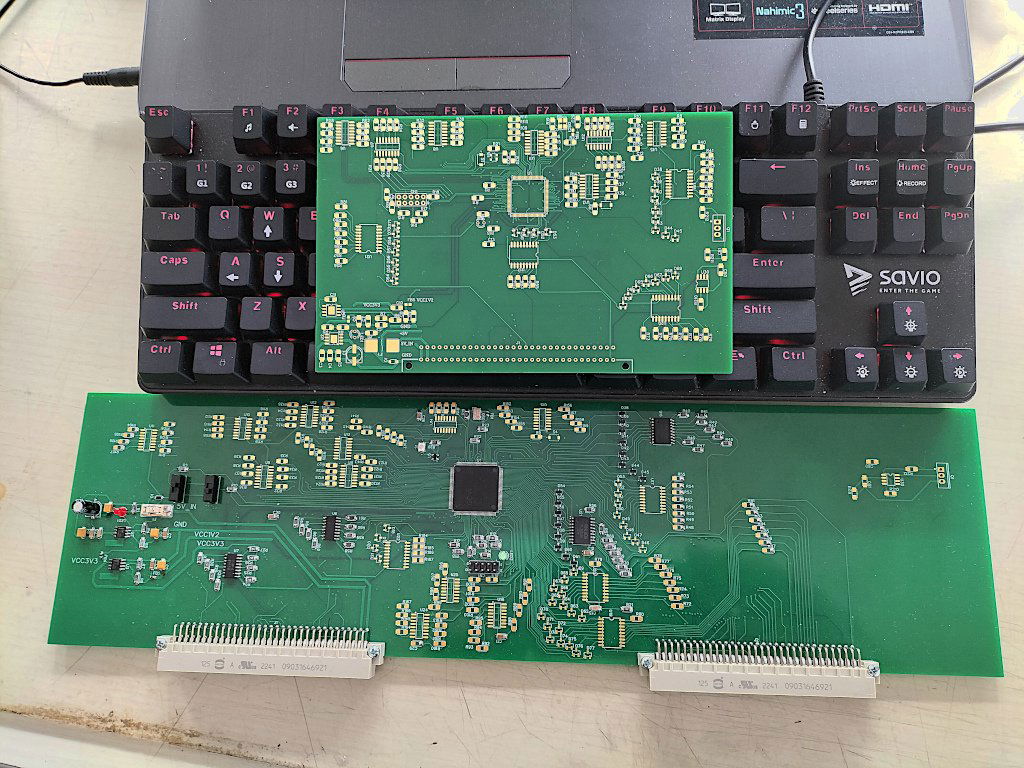

Poniżej zdjęcie dwóch płytek PCB (6-cio warstwowych) zawierających układy FPGA w obudowach LQFP100 i LQFP144 (większa płytka) zaprojektowanych w "EasyEDA" i wykonanych w firmie "JLCPCB" (bezpośrednio z programu EasyEDA można wygenerować zamówienie na wykonanie i montaż płytek PCB).
