No to czas na kolejny wpis... Kolejny projekt za mną, tym razem dość prosty: sterownik do lampy zasilany napięciem 12~36V z opcją świecenia stałego bądź migania ze stałą częstotliwością dla żarówek i oprawek samochodowych (W5W / T10).

Zastosowany układ przetwornicy to LM3478 na podstawie schematu wygenerowanego przez narzędzie od TI (PowerWorkbench) dla przetwornicy typu SEPIC. Działa stabilnie w zadanym zakresie, a minimalne napięcie pracy to 5V (jednakowoż wtedy układ jest nieco mniej stabilny jeżeli chodzi o napięcie wyjściowe).

Układ sterujący żarówką to NE555DR, który poprzez BJT S9014 steruje tranzystorem DH120NG. Gdy zworka zostanie ustawiona w tryb pracy ciągłej kolejny tranzystor S9014 zwiera pin RESET układu NE555 do masy (jest on podciągnięty rezystorem do zasilania - tryb przerywany jest domyślnym trybem pracy urządzenia).

Dodatkowo w układzie znajduje się gniazdo i otwór na spiralną antenę "drutową" 433MHz, której zadaniem jest wydłużenie zasięgu odbiornika wbudowanego w urządzenie, do którego będzie podłączony. W testach wyszło, iż SWR anteny wlutowanej w płytkę wynosi ok. 1.6 dla częstotliwości 433MHz, co jest akceptowalnym wynikiem. Zleceniodawca przeprowadził testy "polowe" i okazało się, że w docelowym zastosowaniu antena ta ma 3~5m większy zasięg niż oryginalna antena dołączona do zewnętrznego urządzenia, co jest miłym dodatkiem.

Ogólny rozrachunek za części i robociznę zamknął się poniżej 1000 złotych (dla tych pytających o cenniki). Klient otrzymał 5 gotowych płytek drukowanych (gniazda, żarówki i anteny zakupił i dostarczył w zakresie własnym).

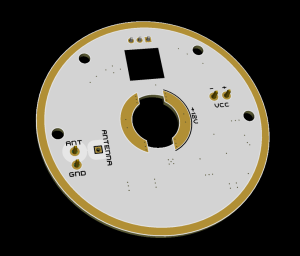

Poniżej rendery z edytora 😉

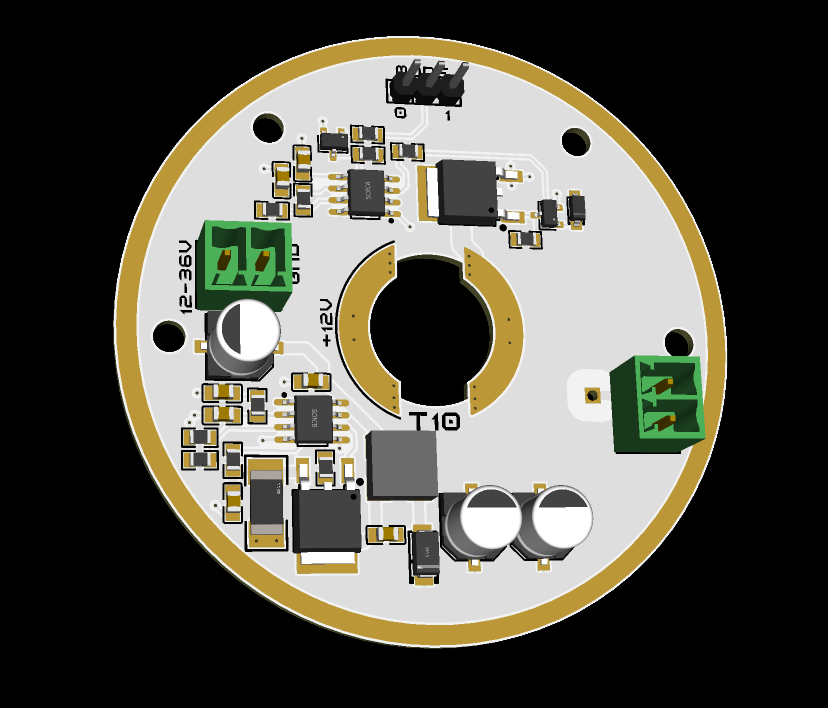

W lewym dolnym rogu przetwornica SEPIC, u góry układ generujący sygnał przerywany dla żarówki. Czarny kwadrat to miejsce na kod QR/DataMatrix serii produkcyjnej. Oprócz tego na płytce jest jeszcze logo, które na potrzeby prezentacji zostało usunięte.



[pepsi133]

Szukam pomocy (poprzez zmianę projektu lub, dodatkowo płatne, poprowadzenie za rękę przy przeprojektowaniu jej samemu- takie szkolenie 😄

Zmiana poniższego projektu:

https://github.com/pepsi133/comfospot-50

1. Wbudowanie w płytkę układu zasilającego (dc-dc 24v>3.3V dla esp32 - pewno między 200, 400mA)
2. Dodanie zworek dla przełączenia zasilania (wybór między wbudowanym, a aktualnie zaimplementowanym źródłem 3.3V ze złącza ECU) - przyczynę zmiany i jej sensowność chętnie omówię
3. Przewidzenie miejsca na małe złącze wpinane (dla źródła 24V)
4. Projekt chciałbym aby był nadal dostępny publicznie na GitHub dla innych
5. Mam jeszcze inne pomysły na dalszy rozwój gdy te założenia i zmiany wypalą (luźno je opiszę poniżej)
6. Dodanie wersji dla płytki wt32-eth01
7. Drobne zmiany aby ułatwić upchnięcie tego w odbudowie modelu Zehnder Comfo Air 70 (najlepiej tak aby nadal mieściło się w ComfoSpot 50- aktualnie projekt zakłada użycie w takim rekuperatorze)
8. To już zrobię sam - zrobienie template dla firmware'u Tasmota (zamiast ESP Home, za którym nie przepadam)

[H1M4W4R1]

18 godzin temu, pepsi133 napisał:

Szukam pomocy (poprzez zmianę projektu lub, dodatkowo płatne, poprowadzenie za rękę przy przeprojektowaniu jej samemu- takie szkolenie 😄

Nie wiem jak z Twoimi umiejętnościami, ale te zmiany sugerowałbym spróbować zrobić samemu i opisać na forum. Jeżeli będą jakieś problemy chętnie pomożemy oraz sprawdzimy czy dobrze je zaprojektowałeś 😉

A w sumie to też odpowiem na pytania:

18 godzin temu, pepsi133 napisał:

Wbudowanie w płytkę układu zasilającego (dc-dc 24v>3.3V dla esp32 - pewno między 200, 400mA)

Hmm... osobiście lubię układ TD1509PR R, który spokojnie obsłuży oczekiwany zakres napięciowy i prądowy. Większość typowych rozwiązań jest w nocie katalogowej, więc wystarczy zrobić kopiuj wklej i być zadowolonym.

18 godzin temu, pepsi133 napisał:

Dodanie zworek dla przełączenia zasilania (wybór między wbudowanym, a aktualnie zaimplementowanym źródłem 3.3V ze złącza ECU) - przyczynę zmiany i jej sensowność chętnie omówię

Zworki to nie problem - zwykłe złącze męskie (goldpin) 3-pin z bokami podłączonymi do różnych źródeł napięcia 3.3V, a środek do linii zasilania mikrokontrolera.

18 godzin temu, pepsi133 napisał:

Przewidzenie miejsca na małe złącze wpinane (dla źródła 24V)

DB2ERC-3.81-2P-GN + DB2EK-3.81-2P-GN-S albo zwykłe złącze śrubowe, wybór dowolny 😉 Jeden pin to 24V, drugi to GND. Warto je oznaczyć na PCB, co by potem przypadkiem nie zepsuć płyki przez odwrotne podłączenie 😄

A reszta to już drobnica.
