Projekt SMTGun - czyli PnP na sterydach...

[H1M4W4R1]

Intro

To będzie baaaaardzo długi projekt (prawdopodobnie na kilka miesięcy jak nie lat). Założenie jest proste: komercyjne projekty pokroju Opulo czy Neoden YY1 są bardzo ograniczone w kwestiach możliwości i weryfikacji poprawności ułożenia komponentów. Poza tym maszyna kosztująca 10k bez podajników czy 20k z drukowanymi na 3D, które nie są automatyczne to dość drogo...

Zdecydowałem, że trzeba spróbować zbudować swój sprzęt... A co z tego wyniknie przy okazji to się zobaczy.

Plan jest skromny

Plan na maszynę jest prosty: kilkanaście podajników do taśm, kilka klasy bulk i ew. tuby czy tacki. Założenie proste, wykonanie... gorsze 😄

Parametry maszyny:

• pełna kontrola pozycji za pomocą liniałów optycznych z dokładnością do 1um
• napęd za pomocą silników krokowych (Nema17 lub Nema23) i pasków GT2 10mm, prowadnice liniowe HGR20
• minimum dwie głowice z automatyczną wymianą dysz (prawdopodobnie chińskie klony JUKI)
• wymiary TBD
• podajniki
  • min. 20 taśmowych
  • min. 10 bulk'ów
  • miejsce na tacki i ciętą taśmę, ew. podajniki tubowe
• prędkość pracy: zadowalająca
• pełna wiedza o zawartości konkretnego podajnika z możliwością hot-swap'u
  • również możliwość pracy przerywanej - szybka wymiana podajników z komponentami i wznowienie pracy w celu ułożenia kolejnego pakietu komponentów (np. podział na komponenty pasywne, potem układy scalone, potem złącza i wszystko co jest wysokie)
  • podajniki sterowane elektronicznie
  • rozpoznawanie komponentów w podajniku na podstawie kodu QR (rodzaj, wielkość, parametry) w celu weryfikacji
• pełen system kalibracyjny
  • automatyczna rekalibracja fiducial'i po ułożeniu N komponentów w celu weryfikacji i ew. kompensacji dryftu głowicy
  • automatyczna kalibracja podajnika po hot-swap'ie (i rozruchu maszyny)
  • automatyczna kalibracja podajnika po trzykrotnym nieudanym podniesieniu komponentu
  • automatyczna kalibracja runout'u / bicia dyszy pneumatycznej
• zaawansowany system kontroli pracy
  • pełna wizja maszynowa (z planowaną wizją głębokości)
  • rozpoznawanie rodzaju komponentu (wielkości) na podstawie obrazu
  • rozpoznawanie strony komponentu (np. rezystora SMD - góra / dół)
  • pełna kontrola obrotu komponentu z wielokrotną weryfikacją
  • kontrola podciśnienia w trakcie pracy podajnika i detekcja
    • braku podniesienia komponentu - odrzut i ponowna próba
    • zgubienia komponentu w trakcie ruchu - pauza i prośba o interwencję
    • braku podciśnienia / uszkodzenia pompki - prośba o interwencję i zapis stanu pracy

Pewnie jeszcze coś tutaj dojdzie 😉 Ale to z angielskiego "Don't give a F***".

I co by nie być gołosłownym, właśnie zacząłem uczyć się węża rzecznego (Pythona) i OpenCV:

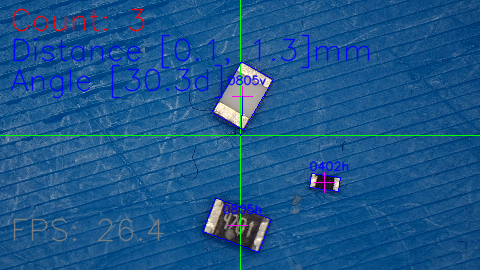

Czerwony - rotacja, niebieski - odległość, zielony - szacunkowy rozmiar.

Obecne problemy

• Niedobór funduszy 😄
• OpenCV ma problemy z kontrastem, gdy rezystory leżą na spodzie, ale "coś się wymyśli", a nawet mam już koncept, tylko skomplikowany w realizacji...
• Trzeba by zaprojektować CAD'a

Znając mnie pewnie nic z tego nie wyjdzie, ale próbować zawsze warto...

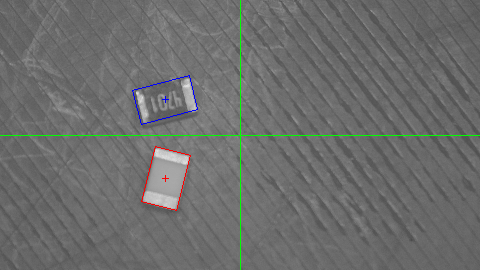

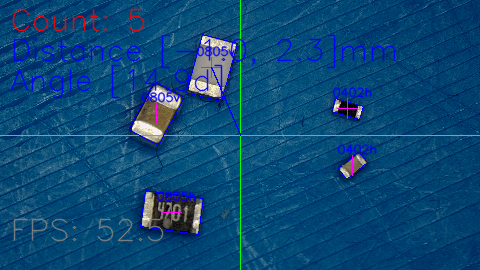

A tutaj fotka z problemami CV:

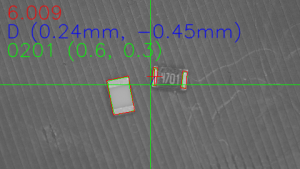

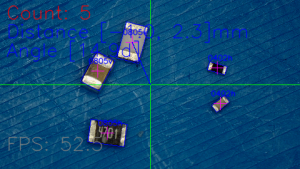

Trochę zabawy z matematyką...

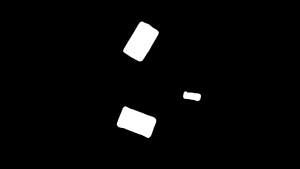

#Problem solved 😄 Teraz tylko ponownie dodać wyznaczanie najbliższego komponentu (wada jest taka, że wszystkie muszą być jednakowe np. 0805)

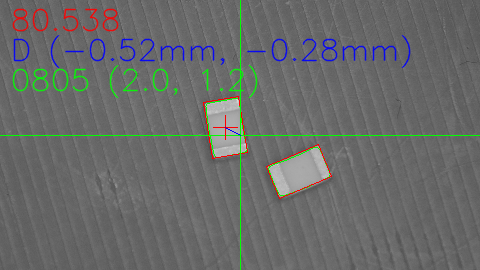

Oraz trochę więcej zabawy z matematyką... 😉

Na dzisiaj zdecydowanie wystarczy mi liczenia...

Kolejny task to usunięcie wymagania, by algorytm ogarniał tylko komponenty (pasywne) jednego rodzaju, no i dodanie obsługi fiduciali w podajniku 😉

Edytowano Grudzień 20, 2023 przez H1M4W4R1

[Treker (Damian Szymański)]

@H1M4W4R1 zapowiada się bardzo ciekawy i złożony projekt, czekamy na aktualizacje! 🙂

[H1M4W4R1]

Ciąg dalszy kombinowania z skomplikowanym algorytmem...

Problemem było to, iż algorytm uznawał tylko jeden komponent, a środek komponentu odwróconego prawidłowo był rozpoznawany wyłącznie za pomocą jego punktów krańcowych. Niestety zmiana algorytmu tymczasowo usunęła możliwość rozpoznawania ułożenia komponentu (góra / dół), ale to da się zrobić 😉 [I algorytm nie rozpozna innych komponentów niż szare, ale to da się ogarnąć łącząc obie wersje w jedną 😉]

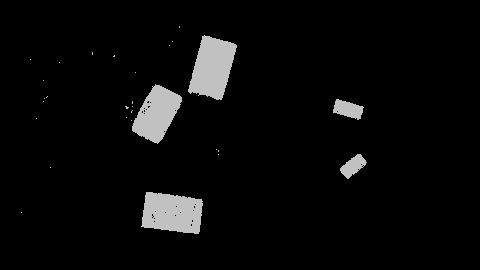

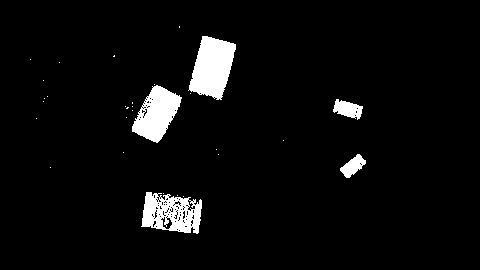

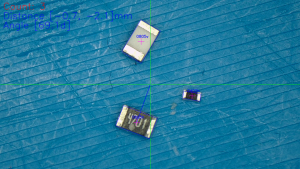

Obraz po przetworzeniu przez algorytm (detekcja komponentów)

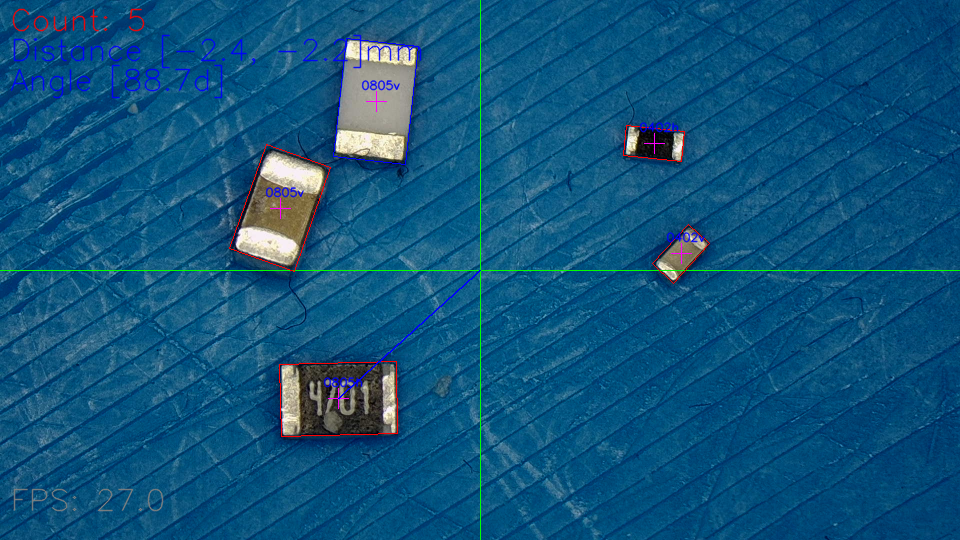

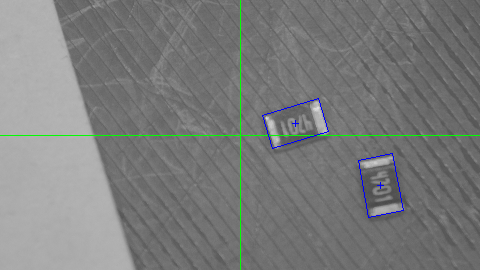

I po analizie informacji (obraz z kamery)

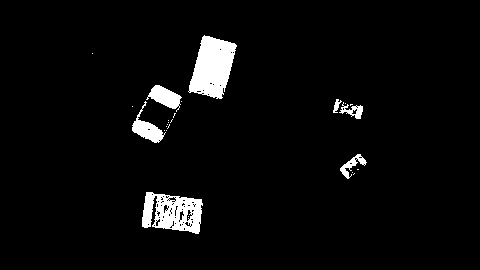

Aktualna wersja niestety nie rozpozna komponentów na czarnym/szarym/białym tle, aczkolwiek każde inne tło jest jak najbardziej akceptowalne 😉

Automatyczna ekspozycja w kamerze najbardziej utrudnia robienie czegokolwiek, bo co chwilę zmienia się jej charakterystyka barwowa i algorytm musi się dostosowywać...

Edytowano Grudzień 25, 2023 przez H1M4W4R1

[FlyingDutch]

Cześć @H1M4W4R1,

a w jakim języku masz napisany ten algorytm? Podejrzewam, że w C++ z uzyciem biblioteki "OpenCV"?

Pozdrawiam

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[H1M4W4R1]

1 godzinę temu, FlyingDutch napisał:

a w jakim języku masz napisany ten algorytm? Podejrzewam, że w C++ z uzyciem biblioteki "OpenCV"?

W wężu 😉

EDIT: Trochę poprawek i działa ciut lepiej (lepiej usuwa szum otoczenia):

main.py

import math
import time

import cv2
import numpy as np

import PyCV

# Primary constants
SCALE_MULTIPLIER = 4
PIXEL_MM_RATIO = 29 * 4 / SCALE_MULTIPLIER  # Pixels per mm
AREA_TOLERANCE = 0.3
ANGLE_TOLERANCE = 5
DISTANCE_TOLERANCE = 0.15 * PIXEL_MM_RATIO  # In pixels

# Component view
COMPONENT_TOP_VIEW = True
COMPONENT_BOTTOM_VIEW = False

# Component dictionary
COMPONENT_DICTIONARY = {
    "0201": (0.6, 0.3),
    "0402": (1.0, 0.5),
    "0603": (1.55, 0.85),
    "0805": (2.0, 1.25),
    "1008": (2.5, 2.0),
    "1206": (3.2, 1.6),
    "1210": (3.2, 2.5),
    "1806": (4.5, 1.6),
    "1812": (4.5, 3.2),
    "2010": (5.0, 2.5),
    "2512": (6.3, 3.2)
}


def px_to_mm(px):
    return px / PIXEL_MM_RATIO


def mm_to_px(mm):
    return mm * PIXEL_MM_RATIO


def process():
    # Read camera stream
    capture = cv2.VideoCapture(0)
    # print(f"Capturing for {EXPECTED_COMPONENT} with area of {get_expected_area()}mm2")

    # Infinite loop
    while True:
        start_time = time.time()  # start time of the loop

        # Check if got image
        is_true, image = capture.read()
        if not is_true:
            continue

        # Resize image to lower resolution
        image = PyCV.rescale_image(image, 1/SCALE_MULTIPLIER)
        dx, dy = PyCV.get_center(image)

        d = PyCV.is_gray(image)
        d = PyCV.cleanup(d, 1)
        cv2.imshow("Grayscale", d)

        # Center marker
        PyCV.draw_cross(image)

        contours, hierarchy = cv2.findContours(d, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

        # Check too small contours
        small_rectangles = []
        used_small_rectangles = []

        regular_rectangles = []
        big_rectangles = []

        components = []

        # Find contours and compare component areas
        for cont in contours:

            # Initial math
            rect = cv2.minAreaRect(cont)
            xy, wh, angle = rect
            cx, cy = rect[0]
            cx = int(cx)
            cy = int(cy)

            # Compute width and height
            width, height = wh
            rc_width = round(px_to_mm(width), 2)
            rc_height = round(px_to_mm(height), 2)
            rc_area = rc_width * rc_height

            name: str = "Unknown"
            closest_value = 1000
            found = False

            for c_name, dimensions in COMPONENT_DICTIONARY.items():
                (x, y) = dimensions
                area = x * y

                closeness = abs(1 - (rc_area / area))

                # Check if is closest to current component size
                if closeness < closest_value:
                    name = c_name
                    closest_value = closeness
                    found = True
                continue

            if found:
                big_rectangles.append(rect)

            box = np.int64(cv2.boxPoints(rect))

            # Register object
            regular_rectangles.append(rect)
            components.append(((cx, cy), (rc_width, rc_height), rc_area, angle, COMPONENT_BOTTOM_VIEW, box, name))

        # Get first component
        if len(components) < 1:
            nearest_component = None
        else:
            nearest_component = components[0]
        nearest_distance = 1e6

        # Scan all components to write data and get nearest, also render component contours
        for component in components:

            # Unpack component
            (position_x, position_y), (width, length), area, angle, top_view, contour_box, name = component

            # Validate area tolerance
            (x_dim, y_dim) = COMPONENT_DICTIONARY[name]

            # Ignore invalid area sizes
            if abs(1 - area/(x_dim * y_dim)) > AREA_TOLERANCE:
                continue

            # Draw contours
            if top_view:
                cv2.drawContours(image, [contour_box], 0, (0, 0, 255), 1)
            else:
                cv2.drawContours(image, [contour_box], 0, (255, 0, 0), 1)

            cv2.drawMarker(image, (int(position_x), int(position_y)), (255, 0, 255), cv2.MARKER_CROSS, 20, 1)

            min_x, min_y, max_x, max_y = PyCV.box_min_max_points(contour_box)
            if max_x - min_x > max_y - min_y:
                orientation = "h"
            else:
                orientation = "v"

            # Draw component size
            cv2.putText(image, f"{name}{orientation}", (int(position_x - 15), int(position_y - 12)), cv2.FONT_HERSHEY_SIMPLEX, 0.4, (255, 0, 0), 1, cv2.LINE_AA)

            # Get component distance
            distance_x = position_x - dx
            distance_y = position_y - dy

            distance = math.sqrt(distance_x * distance_x + distance_y * distance_y)  # 2D Euler Space Distance Formula

            # Update component if distance is closer
            if distance < nearest_distance:
                nearest_distance = distance
                nearest_component = component

        # Draw closest component data
        if nearest_component is not None:
            (position_x, position_y), (width, length), area, angle, top_view, contour_box, name = nearest_component

            # Render closest component line
            cv2.line(image, (dx, dy), (int(position_x), int(position_y)), (255, 0, 0), 1, 1)

            # Compute and draw distance to the closest image
            dist_x_mm = round(px_to_mm(position_x - dx), 1)
            dist_y_mm = round(-px_to_mm(position_y - dy), 1)

            cv2.putText(image, f"Distance [{dist_x_mm}, {dist_y_mm}]mm", (10, 60), cv2.FONT_HERSHEY_SIMPLEX, 1, (255, 0, 0), 1, cv2.LINE_AA)

            # Draw angle text
            min_x, min_y, max_x, max_y = PyCV.box_min_max_points(contour_box)
            if max_x - min_x > max_y - min_y:
                angle = 90 - abs(angle)
            cv2.putText(image, f"Angle [{round(angle, 1)}d]", (10, 90), cv2.FONT_HERSHEY_SIMPLEX, 1, (255, 0, 0), 1, cv2.LINE_AA)

        # Render textual data
        cv2.putText(image, f"Count: {len(components)}", (10, 30), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 0, 255), 1, cv2.LINE_AA)

        cv2.putText(image, f"FPS: {round(1.0 / (time.time() - start_time), 1)}", (10, 2*dy-30), cv2.FONT_HERSHEY_SIMPLEX, 1, (128, 128, 128), 1, cv2.LINE_AA)

        # Render image
        cv2.imshow('Processed Image', image)



        # Wait for process exit code
        if cv2.waitKey(1) & 0xFF == ord('d'):
            break

    # Clear camera and screen
    capture.release()
    cv2.destroyAllWindows()


# Execute software
process()

Muszę tu jeszcze posprzątać 😉

PyCV.py

from typing import Sequence

import cv2
import numpy as np
from cv2.typing import Rect


def rescale_image(image: cv2.typing.MatLike, scale: float) -> cv2.typing.MatLike:
    shape: tuple[int, ...] = image.shape
    height: float = int(image.shape[0]) * scale
    width: float = int(image.shape[1]) * scale

    size: tuple[int, int] = (int(width), int(height))

    return cv2.resize(image, size)


def get_center(image: cv2.typing.MatLike) -> tuple[int, int]:
    # Image center
    dx = int(image.shape[1] / 2)
    dy = int(image.shape[0] / 2)

    return dx, dy


def draw_cross(image: cv2.typing.MatLike, color: Sequence[int] = (0, 255, 0)) -> None:
    x, y = get_center(image)  # Get image center
    size = int(max(2*x, 2*y))  # Compute largest size (width or height)

    cv2.drawMarker(image, (x, y), color, cv2.MARKER_CROSS, size, 1)  # Draw cross marker


def box_min_max_points(box) -> tuple[float, float, float, float]:
    min_x = min(box[0][0], box[1][0], box[2][0], box[3][0])
    min_y = min(box[0][1], box[1][1], box[2][1], box[3][1])
    max_x = max(box[0][0], box[1][0], box[2][0], box[3][0])
    max_y = max(box[0][1], box[1][1], box[2][1], box[3][1])

    return min_x, min_y, max_x, max_y


def white(width: int, height: int) -> np.ndarray:
    white_image: np.ndarray = np.zeros((width, height, 3), np.uint8)
    white_image[:] = (255, 255, 255)
    return white_image


def is_gray(image: cv2.typing.MatLike, tolerance_percent: float = 0.1) -> cv2.typing.MatLike:
    (blue, green, red) = cv2.split(image)
    blue = blue.astype(np.float32)
    green = green.astype(np.float32)
    red = red.astype(np.float32)

    a = cv2.divide(green, blue)
    a = cv2.inRange(a, 1 - tolerance_percent, 1 + tolerance_percent)
    a = a.astype(np.uint8) * 255
    a = a * 255

    b = cv2.divide(red, blue)
    b = cv2.inRange(b, 1 - tolerance_percent, 1 + tolerance_percent)
    b = b.astype(np.uint8) * 255
    b = b * 255

    c = cv2.divide(red, green)
    c = cv2.inRange(c, 1 - tolerance_percent, 1 + tolerance_percent)
    c = c.astype(np.uint8) * 255
    c = c * 255

    d = a | b | c

    return d


def cleanup(image: cv2.typing.MatLike, alpha: int = 8, beta: int = 2) -> cv2.typing.MatLike:
    # Morph close
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (alpha, alpha))
    close = cv2.morphologyEx(image, cv2.MORPH_OPEN, kernel, iterations=beta)

    return close


def noise_cleanup(image: cv2.typing.MatLike, alpha: float = 128, beta: int = 32, gamma: int = 120) -> cv2.typing.MatLike:
    blur = cv2.erode(image, (alpha, alpha))
    blur = cv2.erode(blur, (alpha/4, alpha/4))

    blur = cv2.dilate(blur, (alpha, alpha))
    blur = cv2.dilate(blur, (alpha/4, alpha/4))
    blur = cv2.fastNlMeansDenoising(blur, None, gamma, beta, int(1.5 * beta))
    blur = cv2.inRange(blur, 180, 255)

    return blur

To tak gdyby ktoś chciał się pobawić 😉

Edytowano Grudzień 25, 2023 przez H1M4W4R1

[FlyingDutch]

Ja przeważnie korzystałem z "OpenCV" w C++, ale muszę przyznać, że użycie Pythona jest dużo wygodniejsze 🙂

Pozdrawiam

[H1M4W4R1]

18 godzin temu, FlyingDutch napisał:

Ja przeważnie korzystałem z "OpenCV" w C++, ale muszę przyznać, że użycie Pythona jest dużo wygodniejsze 🙂

Docelowo planuję użyć C++, do testów wolę Pythona, bo mogę szybko zmieniać parametry i sprawdzać efekty 😉

Względne porównanie skali szarości

Bezwzględne porównanie koloru do średniej wartości koloru na obrazie 😉

Suma logiczna obu poprzednich obrazów

Detekcja 😉

Na niebieskim tle wykrywa praktycznie każdy komponent (znaczy wykrywa jego obecność, ale nie dane/informacje). W dodatku nie weryfikuje proporcji komponentu i przewód wykryło jako 2025, ale to już mniejsze szczegóły 😉 Następna rzecz w kolejce to detekcja góra / dół.

[H1M4W4R1]

I po kolejnej porcji resztek wigilijnych 😄

Rozpoznawanie ułożenia komponentów (góra/dół)

Algorytm rozpoznaje czy komponent widać z góry, czy z dołu (pod warunkiem prawidłowego natężenia światła). Bazuje na porównywaniu koloru względem czarnego i białego w formie odległości euklidesowej (aka. trójkąt pitagorasa w 3 wymiarach dla niewtajemniczonych). Działa całkiem sprawnie dla elementó pasywnych (w przypadku kondensatorów to i tak nie ma znaczenia, bo można je obracać dowolnie). Przy okazji trochę zwiększyłem skalę obrazu, by zredukować szumy nie tracąc precyzji 😉

[MR1979]

A nie rozważałeś dostosowania gotowego oprogramowania openpnp.org do swojego hardware. To i tak będzie projekt sporych rozmiarów.

Powodzenia!

[H1M4W4R1]

2 godziny temu, MR1979 napisał:

A nie rozważałeś dostosowania gotowego oprogramowania openpnp.org do swojego hardware. To i tak będzie projekt sporych rozmiarów.

Powodzenia!

OpenPNP nie ogarnie takiej ilości kalibracji poza tym jest zbyt drewniane, o jakości dokumentacji kodu nie wspominając. Szybciej będzie to napisać od zera.

[Leoneq]

W końcu ktoś kto chce wykorzystać liniały w swojej konstrukcji. Aż się nie mogę doczekać efektu!

[Treker (Damian Szymański)]

Dnia 26.12.2023 o 06:31, H1M4W4R1 napisał:

Na niebieskim tle wykrywa praktycznie każdy komponent (znaczy wykrywa jego obecność, ale nie dane/informacje). W dodatku nie weryfikuje proporcji komponentu i przewód wykryło jako 2025, ale to już mniejsze szczegóły 😉 Następna rzecz w kolejce to detekcja góra / dół.

Z czystej ciekawości: a nierównomierność aktualnego tła nic tutaj nie psuje? Druk 3D wprowadza dodatkowe linie i niejednorodność koloru. Czy podmiana tła na jednolity, kolorowy karton nie byłaby tutaj też jakimś ulepszeniem? Inne podejście to zastosowanie podajnika podświetlanego od spodu. Wtedy powinno być możliwe wykrywanie każdego kształtu, bo każdy obiekt będzie po prostu z automatu ciemniejszą "plamą".

[H1M4W4R1]

3 minuty temu, Treker napisał:

Z czystej ciekawości: a nierównomierność aktualnego tła nic tutaj nie psuje? Druk 3D wprowadza dodatkowe linie i niejednorodność koloru. Czy podmiana tła na jednolity, kolorowy karton nie byłaby tutaj też jakimś ulepszeniem? Inne podejście to zastosowanie podajnika podświetlanego od spodu. Wtedy powinno być możliwe wykrywanie każdego kształtu, bo każdy obiekt będzie po prostu z automatu ciemniejszą "plamą".

Tutaj chodzi o wybór komponentu z tzw. "bulk box" gdzie wszystko leży rozrzucone i maszyna sobie podnosi te, które są prawidłowo ułożone. Kąt służy do wstępnego ustawienia komponentu w trakcie przemieszczania go do weryfikacji z podświetleniem od spodu. Dopiero potem jest umieszczany na płytce.

I druk 3D praktycznie nic nie psuje 😉 [Poza drobnym szumem tła, który jest kasowany przez kilka przejść odszumiających]
