Potencjometr a diody świecące

[sistermag]

Witajcie, chciałam podłączyć diodę do potencjometru i tym sposobem pobawić się w jej zapalanie i gaszenie 🙂

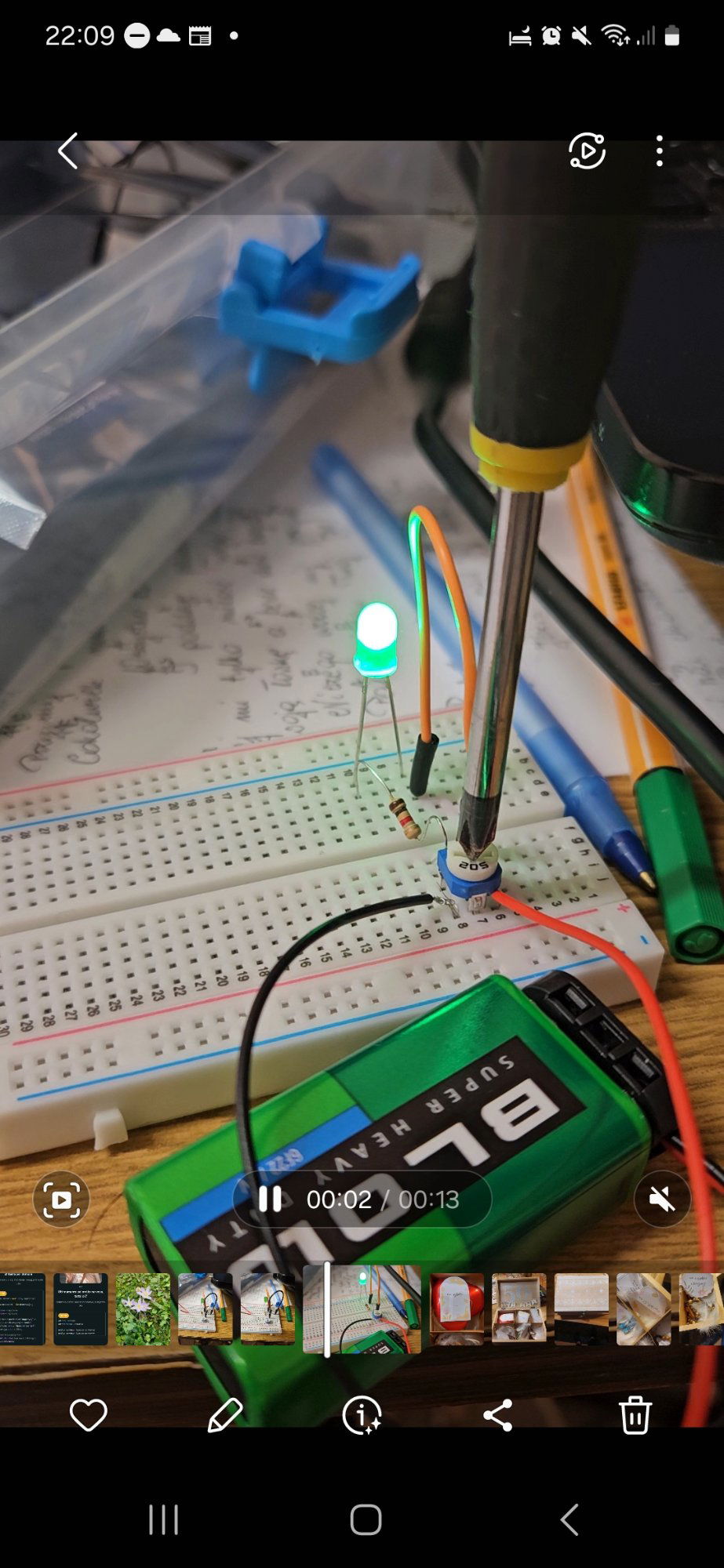

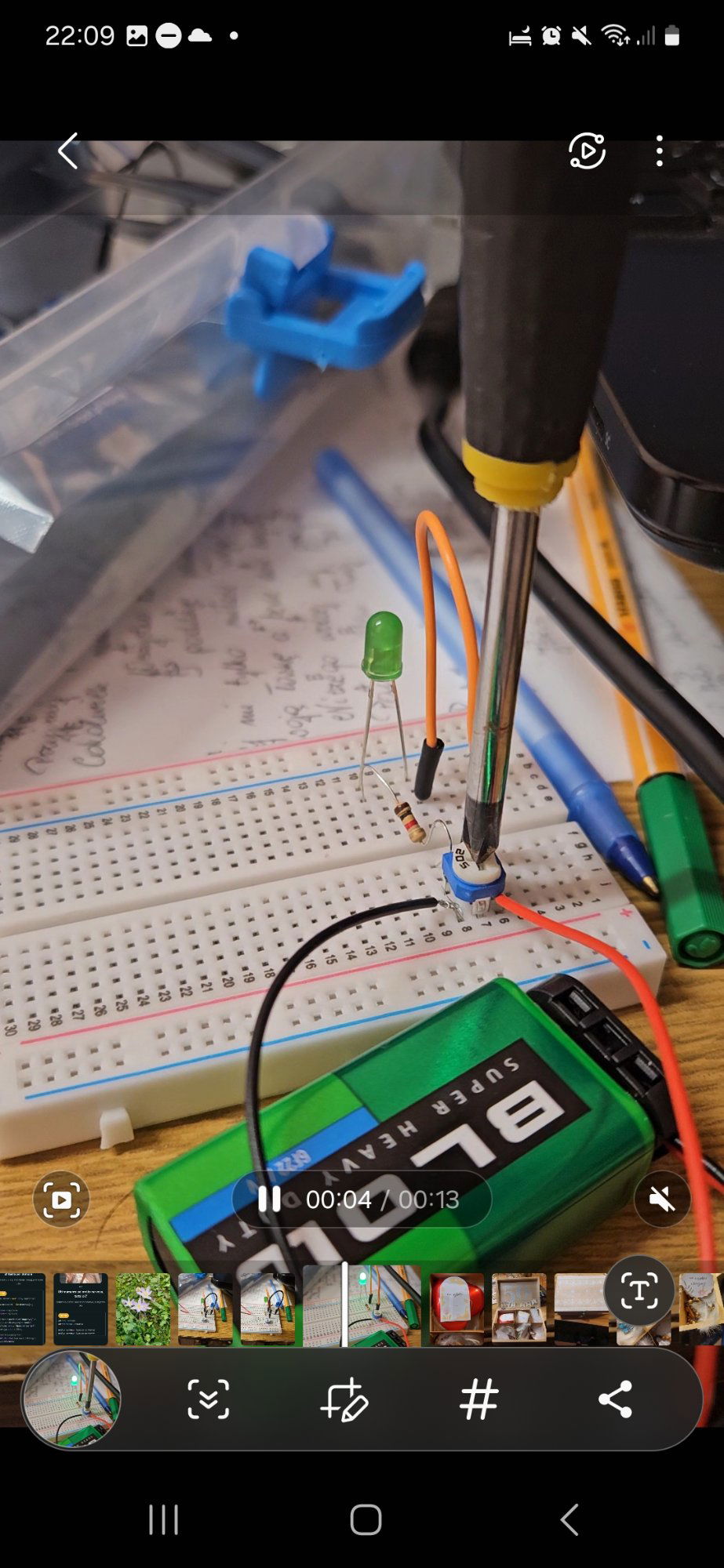

I zabawa była przednia dopóki miałam tylko jedną diodę świecącą ( załączam obrazki): 1.1 oraz 1.2



Postanowiłam więc powiększyć liczbę diod, ale potencjometr uległ spaleniu załącznik 2.1 😞

Czy KTOŚ potrafi mi powiedzieć, wytłumaczyć dlaczego tak się stało? I co mogę zmienić, aby naprawić swój błąd...



Potencjometr-5kΩ

R1 i R2- 1kΩ

zasilanie- bateria 9V



Dziękuję bardzo



[sistermag]

Sytuacje numer 1.1 i 1.2

a tutaj sytuacja numer 2, która doprowadziła do spalenia:

[Treker (Damian Szymański)]

Do których wyprowadzeń potencjometru podłączone było zasilanie? Do skrajnych? Czy przypadkiem czerwony przewód nie dotknął środkowego wyprowadzenia?

Ten układ, jeśli dobrze go rozumiem, nie jest poprawnym sposobem na to jak regulować jasność diody za pomocą potencjometru. Przykład poprawnego podłączenia znajdziesz w tej części kursu: https://forbot.pl/blog/kurs-elektroniki-diody-krzemowe-oraz-diody-swiecace-led-id4251

[witgrod]

witam

dlaczego układ z termistorem nie działa na zasilaniu 9v

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[mgala]

1 godzinę temu, witgrod napisał:

witam

dlaczego układ z termistorem nie działa na zasilaniu 9v

Co znaczy "nie działa"? I przede wszystkim jak wygląda ten układ?

Edytowano 28 lutego przez mgala

[Elektron24]

Dzień dobry



mam prośbę o wyjaśnienie zachowania diod  zielonej i czerwonej w połączeniu z rezystorem 1kΩ i potencjometrem 0.98 kΩ (moje wyliczenie z pomiarow).

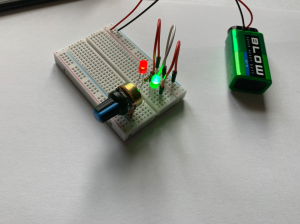

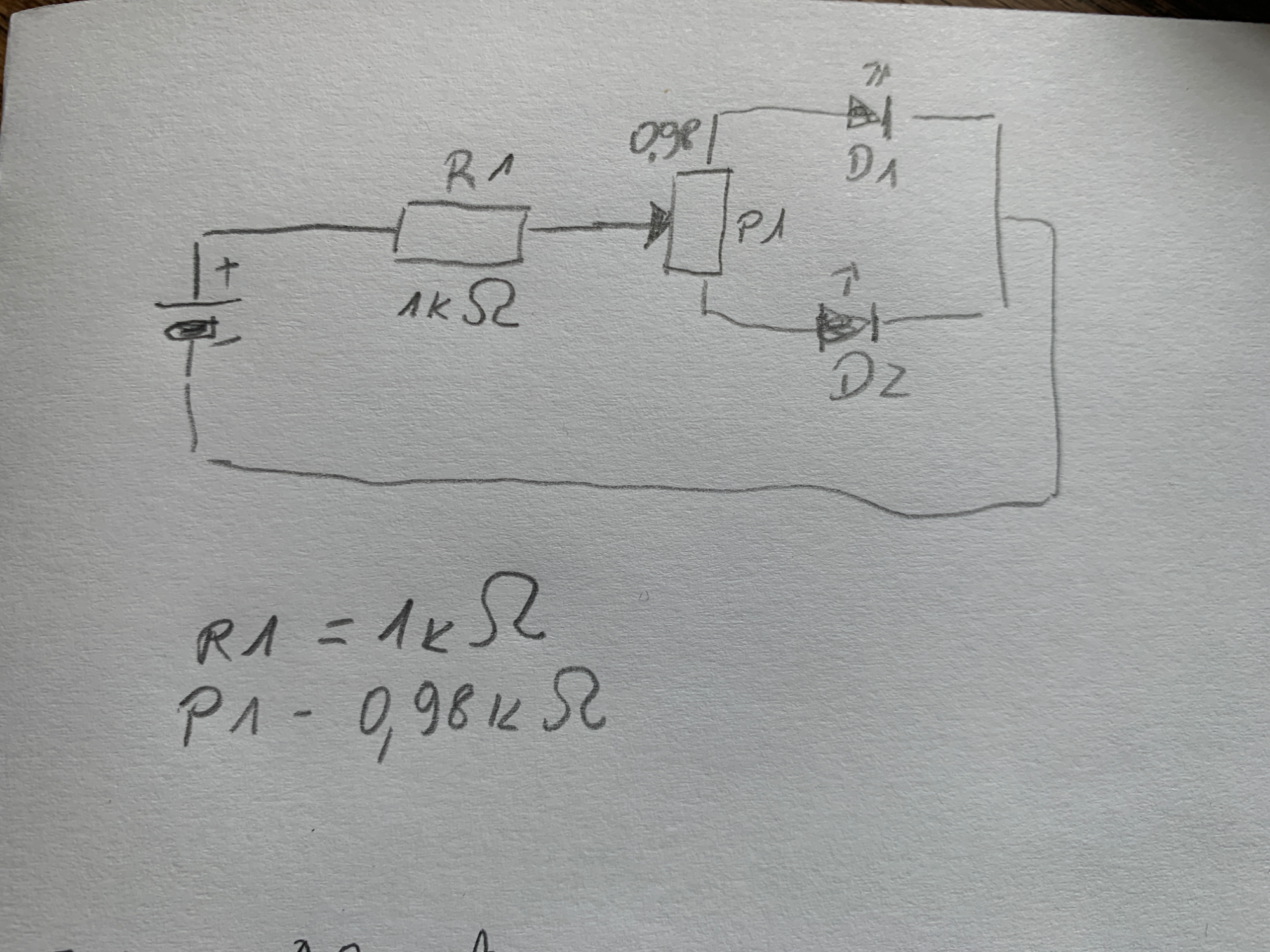

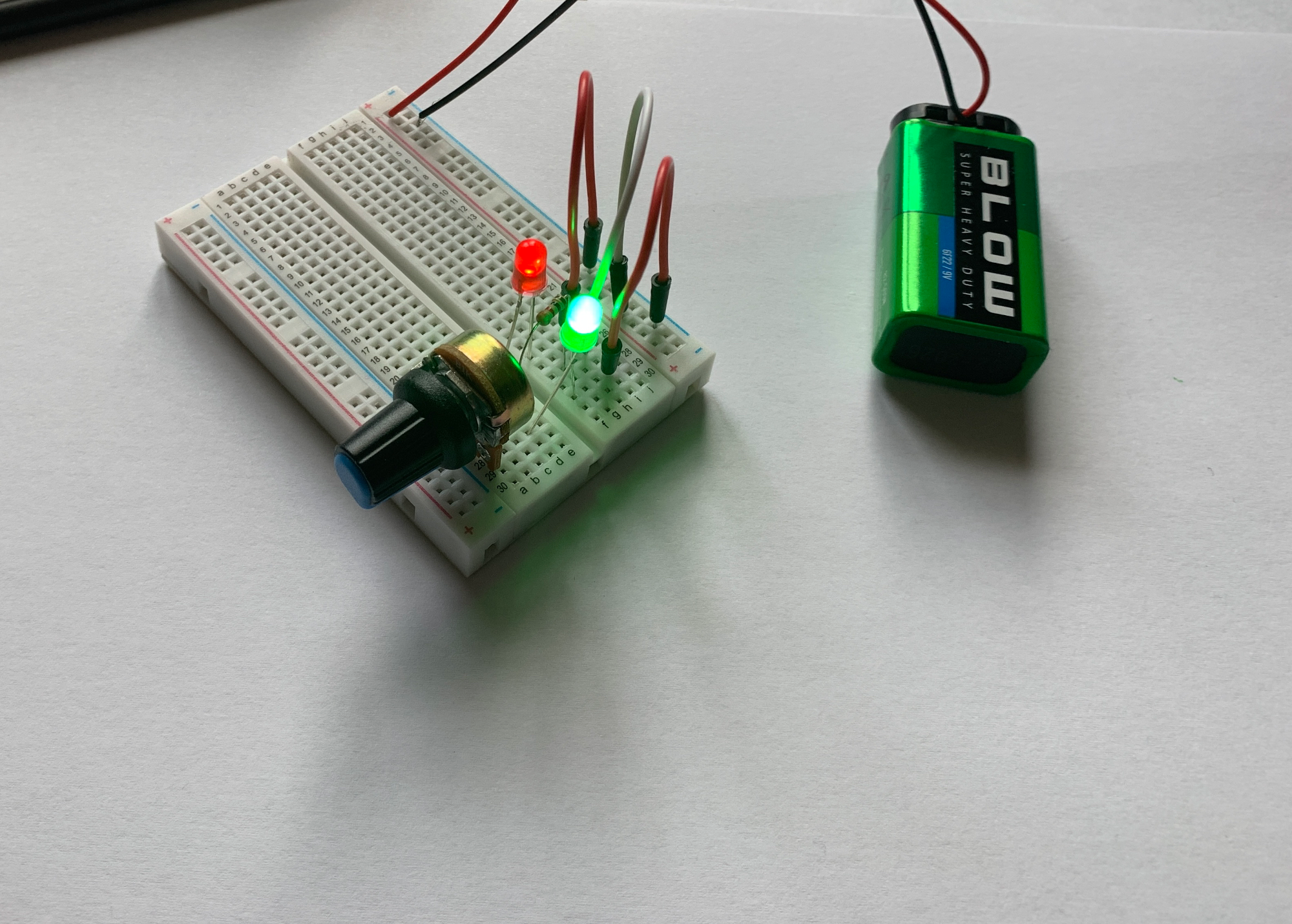

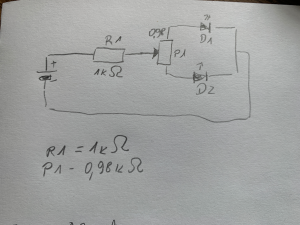

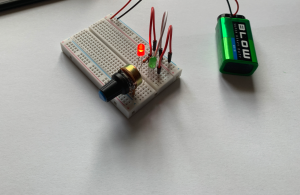

Schemat i zdjęcia w załączeniu. .  Przy maksymalnym oporze zielona gaśnie a jak skręcę potencjometr w droga stronę to czerwona nie gaśnie?



w układzie z identycznymi diodami diodami zarówno zielonymi jak czerwonymi jedną z diod   przygasa ale nie gaśnie ( to rozumiem że opór całego układu jest za mały ) ale

proszę o wyjaśnienie przyczyny zachowania różnych diod  i dlaczego nie gaśnie czerwona gdy druga jest zielona. Czy można wyliczyć różnicę w prądzie albo napięciu przed zmontowaniem

Screenshot 2023-12-06 at 22.32.58.pdf

[Santiago]

Dioda czerwona potrzebuje mało prądu. Zastąp ją np. Białą.

[Elektron24]

Dzięki rozumiem że przyczyną jest różnica w poborze . ale interesuje mnie dlaczego  przy  dwóch  zielonych to żadna nie gaśnie i to samo przy dwóch czerwonych?

i jak można wyliczyć te różnice


[KaDe]

7 godzin temu, Santiago napisał:

Dioda czerwona potrzebuje mało prądu. Zastąp ją np. Białą.

Fajny dowcip. Brawo.
Aby to zrozumieć zobacz post gdzie inny kolega pyta co oznacza IR w tabelce. W tej tabelce jest w sposób uszeregowany jakie napięcie odkłada się na diodzie w zależności od jej barwy świecenia. Traktuj to "podobnie" jak diody Zenera.  Napięcie świecenia diody czerwonej jest niższe niż zielonej na tyle znaczące że przy skręceniu potencjometru w kierunku diody czerwonej do końca spadek napięcia wynosi ok. 2V podczas gdy zielona dioda potrzebuje trochę wyższego napięcia by zaszło zjawisko emitowania światła.  Przy dwóch jednakowych diodach napięcie jest zbliżone do napięcia pracy więc jedna świeci mocno a druga "żarzy się" jeśli można tak powiedzieć. Napięcie, napięcie a nie żaden "prąd" jak kolega wyżej wspomniał.

Pozdrawiam Krzysztof.

Link do wspomnianego postu: https://forbot.pl/forum/topic/23909-o-co-chodzi-z-ir-w-tabelce-bezpiecznego-napiecia-do-diody/#comment-201757

Edytowano 3 marca przez KaDe

[Santiago]

Na szybko pisałem.

[Elektron24]

Dzięki @KaDe za wyjaśnienie. Potencjometr jest dzielnikiem napięcia
