ESP32 S3 7cali 800x480 LVGL demo PlatformIO VSCODE

virtualny · Marzec 10, 2024

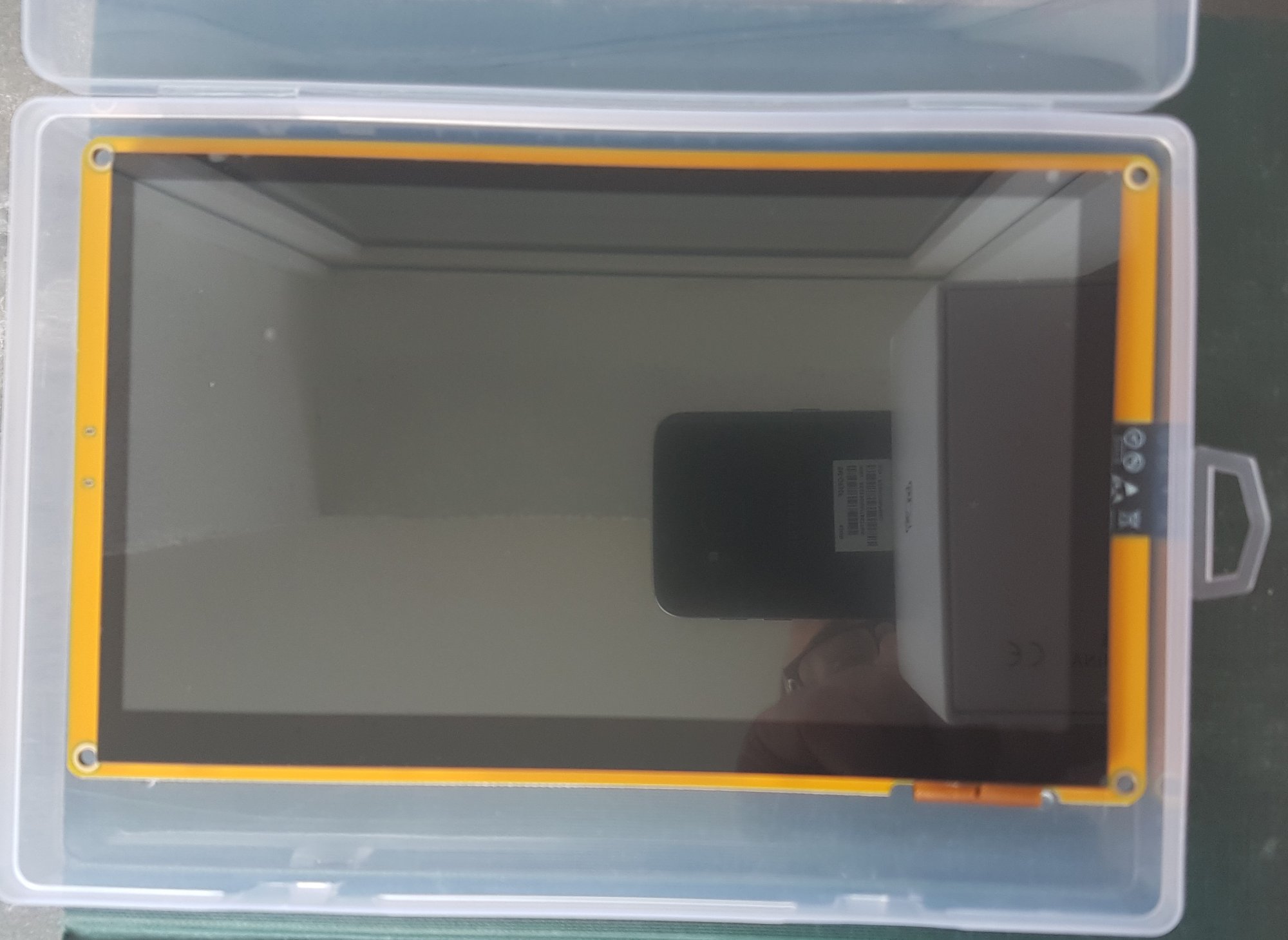

Jest taki bardzo fajny zestaw:

Producenci procesora Xtensa wydali wersję S3, która posiada sporo portów GPIO, co w odróżnieniu od poprzednich wersji pozwala podłączyć na przykład równoległy LCD, czy wyjście VGA (D-SUB).

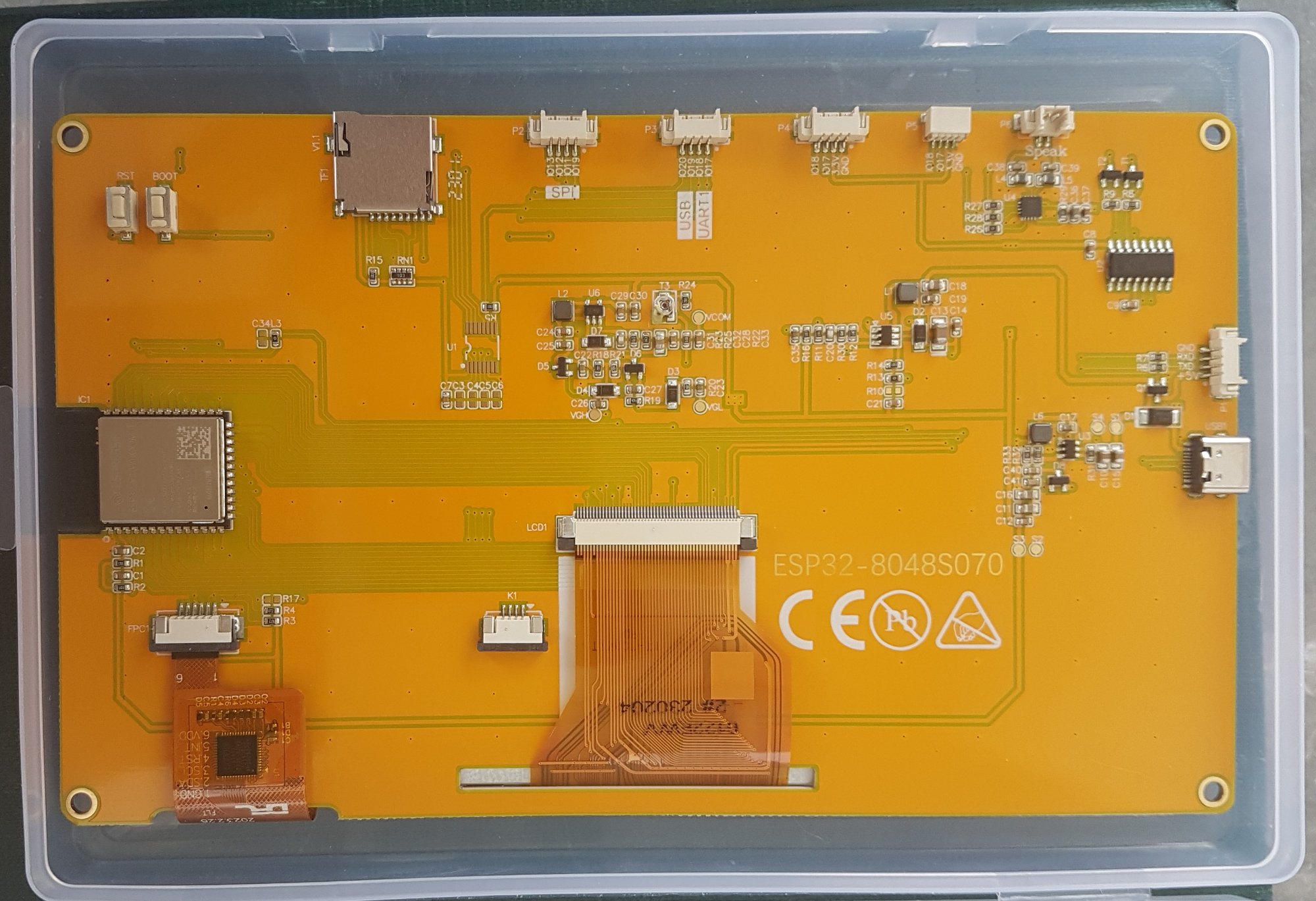

Skrótowo parametry procesora z zakupionego zestawu ESP32-8048S070:

- 8MB PSRAM (Pseudo Static RAM)

- 16MB External Flash

- 2 rdzenie 32bitowe 240MHZ (Xtensa to nie jest ARM)

- interfejs LCD - podobnie jak w bardziej wypasionych ARM'ach od STM (np STM32F746i)

- WiFi

W obecnej chwili ten devboard można kupić nieco poniżej 170 zł włącznie z wysyłką.

Wyświetlacz jest w rozdzielczości 800x480 i pracuje z odświeżaniem 30FPS - podobnie jak zestawy STM z wyświetlaczami o takich rozdzielczościach (F769i, F469i).

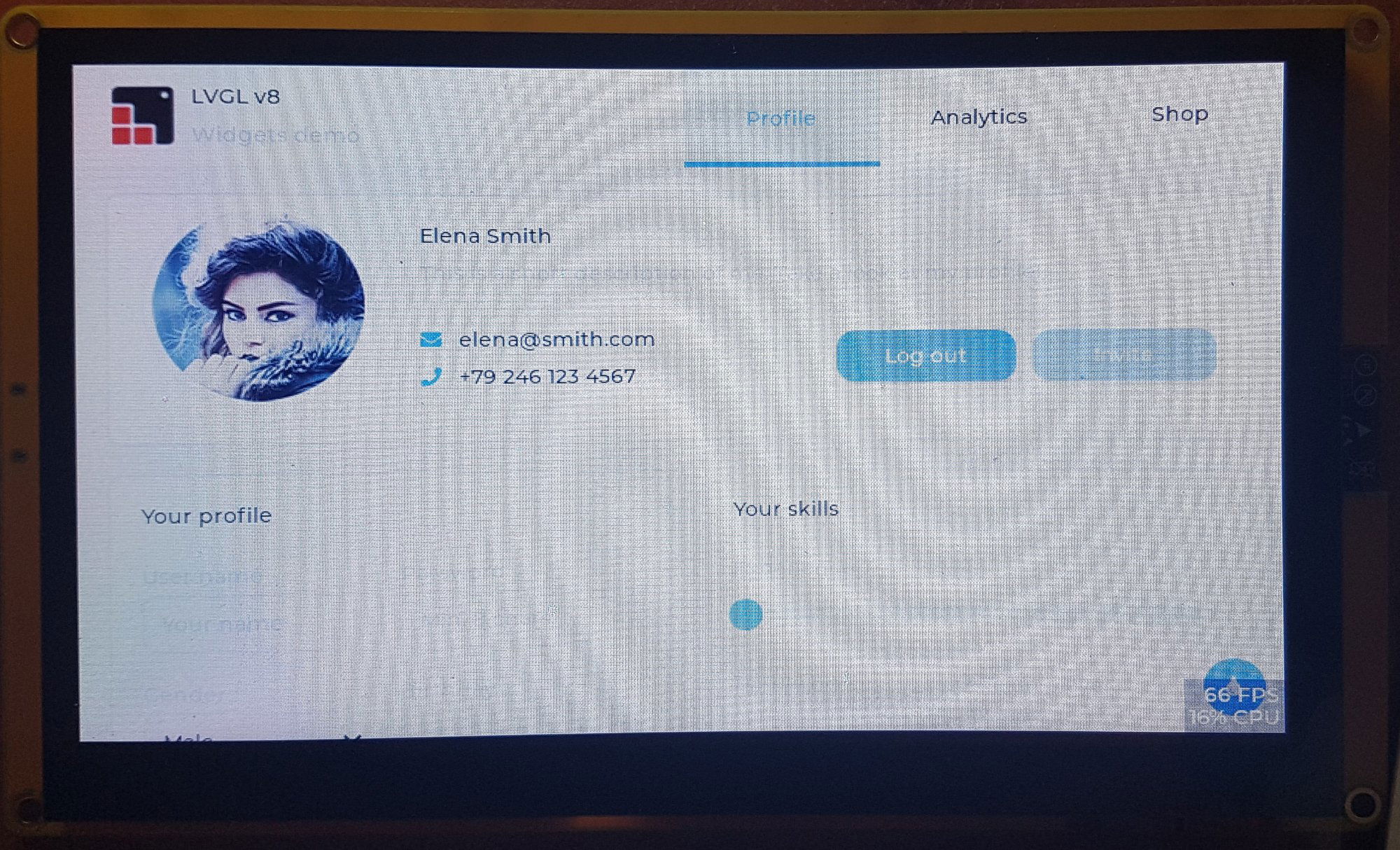

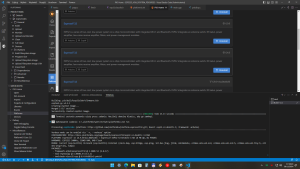

Skompilowany i uruchomiony program:

Jeżeli mowa o odświeżaniu, to należy wyjaśnić pewne "oszustwo" czy niesprecyzowanie dotyczące właśnie różnych sytuacji z FPS'ami w demach LVGL i innych. Często w benchmarku widać, że podawany FPS jest o wiele wyższy od faktycznej częstotliwości odświeżania ekranu. Dzieje się tak dlatego, ponieważ jest to odnoszone do czasu renderowania aktualnie potrzebnych danych. Co to znaczy: Jeżeli mam na przykład LCD 800x480, ale obracam wektorem, który mieści się w obszarze np 128x128 pikseli, wówczas renderowany obszar jest o wiele mniejszy od całego ekranu i jego obsłużenie zajmuje przykładowo około 1/250 sekundy. Wówczas benchmark podaje np 256FPS, co tak naprawdę do końca zgodne z prawdą nie jest.

Producent posiada wiele różnych wersji dla tego procesora, z wyświetlaczami 4,5,7 cali, rezystywne, pojemnościowe, bez modułu dotyku, a każda wersja ma swoją paczkę oprogramowanych przykładów, schematy, dejtaszity etcetera.

Zakupiony zestaw posiada zaprogramowane demo LVGL działające na nim. Przykłady dla zestawu są wydane dla frameworka Arduino. Z dwóch powodów przykład z LVGL został przeportowany do VSCODE:

- nie chciał się poprawnie skompilować w Arduino IDE

- VSCODE daje o wiele większy komfort programowania (kolorowanie składni, schematy kolorów środowiska, automatyczne "dostrajanie" środowiska do użytego procesora/boarda/zestawu). Poza tym w PlatformIO zmiana używanego procesora np na i386 odbywa się tak "magicznie", tzn framework zacznie coś szukać, sprawdzać, pomieli i za kilkadziesiąt sekund mamy ściągnięty i gotowy do pracy cały tool-chain dla danej platformy.

Mega podziękowania dla mojego przyjaciela Proteus'a za pomoc w portowaniu projektu do PlatformIO VSCODE oraz za zgłębianie dokumentacji, i możliwości Xtensy S3.

Link do playlisty jego jego bojów z ESP32.

Link do dema LVGL na opisywanym zestawie:

Link do githuba z portowanym demem LVGL do PlatformIO w Visual Studio Code:

https://github.com/wegi1/ESP32_S3_7INCH_LVGL_DEMO.git

99teki · Marzec 13, 2024

- fajna reklama ale nie kupię wole pozostać przy Arduino i esp32S3.

ethanak · Marzec 13, 2024

To do platformio/vscode trzeba coś portować? Jak dobrze, że używam arduino-cli...

_LM_ · Marzec 13, 2024

A mi się podoba, co tu jest do zakupienia oprócz wyświetlacza?

rade · Listopad 6, 2024

Dnia 10.03.2024 o 20:56, virtualny napisał:

Link do githuba z portowanym demem LVGL do PlatformIO w Visual Studio Code:

https://github.com/wegi1/ESP32_S3_7INCH_LVGL_DEMO.git

Cześć,

Próbowałem to skompilować bo też kupiłem ten wyświetlacz ale biorąc kod żywcem z githuba kompilacja wywala się na linijkach:

ledcSetup(0, 300, 8);
ledcAttachPin(TFT_BL, 0);

Spróbował byś to zbudować u siebie?

H1M4W4R1 · Listopad 6, 2024

13 minut temu, rade napisał:

Próbowałem to skompilować bo też kupiłem ten wyświetlacz ale biorąc kod żywcem z githuba kompilacja wywala się na linijkach:

ledcSetup(0, 300, 8);
ledcAttachPin(TFT_BL, 0);

Spróbował byś to zbudować u siebie?

U siebie używam takiej konfiguracji (inny ekran, ale zasady te same):

    // Prepare and then apply the LEDC PWM timer configuration
    ledc_timer_config_t ledc_timer = {
        .speed_mode = LEDC_MODE,
        .timer_num = LEDC_TIMER,
        .duty_resolution = LEDC_DUTY_RES,
        .freq_hz = LEDC_FREQUENCY, // Set output frequency at 4 kHz
        .clk_cfg = LEDC_AUTO_CLK};
    ESP_ERROR_CHECK(ledc_timer_config(&ledc_timer));

    // Prepare and then apply the LEDC PWM channel configuration
    ledc_channel_config_t ledc_channel = {
        .speed_mode = LEDC_MODE,
        .channel = LEDC_CHANNEL,
        .timer_sel = LEDC_TIMER,
        .intr_type = LEDC_INTR_DISABLE,
        .gpio_num = LEDC_OUTPUT_IO,
        .duty = LEDC_DUTY, // Set duty to 0%
        .hpoint = 0};
    ESP_ERROR_CHECK(ledc_channel_config(&ledc_channel));

#define LEDC_TIMER LEDC_TIMER_0
#define LEDC_MODE LEDC_LOW_SPEED_MODE
#define LEDC_OUTPUT_IO 6 // Define the output GPIO
#define LEDC_CHANNEL LEDC_CHANNEL_0
#define LEDC_DUTY_RES LEDC_TIMER_13_BIT // Set duty resolution to 13 bits
#define LEDC_DUTY (0)
#define LEDC_FREQUENCY (4000)           // Frequency in Hertz. Set frequency at 4 kHz

Pytanie czy menuconfig masz dobrze ustawiony...

rade · Listopad 6, 2024

6 minut temu, H1M4W4R1 napisał:

U siebie używam takiej konfiguracji (inny ekran, ale zasady te same):

    // Prepare and then apply the LEDC PWM timer configuration
    ledc_timer_config_t ledc_timer = {
        .speed_mode = LEDC_MODE,
        .timer_num = LEDC_TIMER,
        .duty_resolution = LEDC_DUTY_RES,
        .freq_hz = LEDC_FREQUENCY, // Set output frequency at 4 kHz
        .clk_cfg = LEDC_AUTO_CLK};
    ESP_ERROR_CHECK(ledc_timer_config(&ledc_timer));

    // Prepare and then apply the LEDC PWM channel configuration
    ledc_channel_config_t ledc_channel = {
        .speed_mode = LEDC_MODE,
        .channel = LEDC_CHANNEL,
        .timer_sel = LEDC_TIMER,
        .intr_type = LEDC_INTR_DISABLE,
        .gpio_num = LEDC_OUTPUT_IO,
        .duty = LEDC_DUTY, // Set duty to 0%
        .hpoint = 0};
    ESP_ERROR_CHECK(ledc_channel_config(&ledc_channel));

#define LEDC_TIMER LEDC_TIMER_0
#define LEDC_MODE LEDC_LOW_SPEED_MODE
#define LEDC_OUTPUT_IO 6 // Define the output GPIO
#define LEDC_CHANNEL LEDC_CHANNEL_0
#define LEDC_DUTY_RES LEDC_TIMER_13_BIT // Set duty resolution to 13 bits
#define LEDC_DUTY (0)
#define LEDC_FREQUENCY (4000)           // Frequency in Hertz. Set frequency at 4 kHz

Pytanie czy menuconfig masz dobrze ustawiony...

Wnioskując po tym, że nie wiem o czym mówisz to pewnie nie pierwszy raz widzę frazę "menuconfig" w kontekście LVGLa

Aczkolwiek w Twojej odpowiedzi brakuje kontekstu, jak się ma problem z kompilacją bez jakichkolwiek zmian( zakładam, że to powinno się skompilować i uruchomić) do kodu który wkleiłeś. Wyjaśnisz o czym mówisz? Szukałem odwołań do tych define w tym kodzie i nic takiego nie ma.

jand · Listopad 6, 2024

1 godzinę temu, rade napisał:

kompilacja wywala się na linijkach:

ledcSetup(0, 300, 8);
ledcAttachPin(TFT_BL, 0);

Od wersji 3.x ESP32 core zmieniła się składania niektórych poleceń związanych LED Control (LEDC)

zamiast

  ledcSetup(0, 300, 8);
  ledcAttachPin(TFT_BL, 0);

wstaw

ledcAttach(TFT_BL, 300, 8);

Edytowano Listopad 6, 2024 przez jand

rade · Listopad 6, 2024

1 godzinę temu, jand napisał:
Od wersji ESP32 core 3.x zmieniła się składania niektórych poleceń związanych LED Control (LEDC)

zamiast
  ledcSetup(0, 300, 8);
  ledcAttachPin(TFT_BL, 0);
wstaw
ledcAttach(TFT_BL, 300, 8);

Dzięki za podpowiedź.

Dobra wiadomość jest, że się skompilowało i uruchamia, nawet dotyk reaguje, zła , że nie działa podświetlenie i nic nie widać

Co musiałem dodatkowo zmienić to inicjalizację GFXa, bo konstruktory w wersji 1.5.0 się różnią, no i GFXa wziąć ostatnią wersję czyli 1.5.0:

Arduino_ESP32RGBPanel *rgbpanel = new Arduino_ESP32RGBPanel(
    41 /* DE */, 40 /* VSYNC */, 39 /* HSYNC */, 42 /* PCLK */,
    14 /* R0 */, 21 /* R1 */, 47 /* R2 */, 48 /* R3 */, 45 /* R4 */,
    9 /* G0 */, 46 /* G1 */, 3 /* G2 */, 8 /* G3 */, 16 /* G4 */, 1 /* G5 */,
    15 /* B0 */, 7 /* B1 */, 6 /* B2 */, 5 /* B3 */, 4 /* B4 */,
    0 /* hsync_polarity */, 180 /* hsync_front_porch */, 30 /* hsync_pulse_width */, 16 /* hsync_back_porch */,
    0 /* vsync_polarity */, 12 /* vsync_front_porch */, 13 /* vsync_pulse_width */, 10 /* vsync_back_porch */);
Arduino_RGB_Display *gfx = new Arduino_RGB_Display(
    800 /* width */, 480 /* height */, rgbpanel, 0 /* rotation */, true /* auto_flush */);

EDIT:

No nie działa podświetlenie bo w przykładzie jest zły pin wybrany. Jak się ustawi tak: ledcWrite(TFT_BL, 255); to będzie już działało

Edytowano Listopad 6, 2024 przez rade

SOYER · Listopad 6, 2024

1 godzinę temu, jand napisał:
Od wersji 3.x ESP32 core zmieniła się składania niektórych poleceń związanych LED Control (LEDC)

zamiast
  ledcSetup(0, 300, 8);
  ledcAttachPin(TFT_BL, 0);
wstaw
ledcAttach(TFT_BL, 300, 8);

https://docs.espressif.com/projects/arduino-esp32/en/latest/api/ledc.html

H1M4W4R1 · Listopad 6, 2024

3 godziny temu, rade napisał:

Aczkolwiek w Twojej odpowiedzi brakuje kontekstu, jak się ma problem z kompilacją bez jakichkolwiek zmian( zakładam, że to powinno się skompilować i uruchomić) do kodu który wkleiłeś.

ESP lubi co chwila zmieniać coś w kodzie, podesłałem to co jest zgodne z wmiarę najnowszymi wersjami IDF'a, a menuconfig często powoduje problemy, bo np. PSRAM jest wyłączony i podwójne buforowanie daje panic error, a często nawet program potrafi się nie skompilować poprawnie

jand · Listopad 6, 2024

5 godzin temu, rade napisał:

w przykładzie jest zły pin wybrany. Jak się ustawi tak: ledcWrite(TFT_BL, 255); to będzie już działało

W przykładzie jest wszystko w porządku, tyle że dostosowane do starej wersji core, gdzie w funkcji ledcWrite() jako pierwszy parametr podawało numer kanału, a nie numer nóżki.

Ponieważ w starej i nowej wersji typy parametrów funkcji są te same (choć znaczenie inne), to kompilator nie protestował.

Edytowano Listopad 6, 2024 przez jand

_LM_ · Listopad 6, 2024

Wczoraj to trenowałem z i2c kiedyś wystarczył

#include "driver/i2c.h"

Teraz trzeba dołączyć nagłówki specyficzne do tego co z tym sprzętem chcemy robić na przykład

#include "driver/i2c_master.h"

Struktury również zostały mocno przebudowane pod nowe wersje bibliotek, moim zdaniem na lepsze.

jand · Listopad 6, 2024

@_LM_ to jest prawda, ale Twoje wszystkie powyższe uwagi dotyczą środowiska IDF, natomiast @rade używa Arduino (choć pod PlatformIO), które to w założeniu powinno "ekranować" go od różnych szczegółów.

_LM_ · Listopad 6, 2024

56 minut temu, jand napisał:

natomiast @rade używa Arduino

Jego strata
