Problem z bootowaniem płytki WROOM-32 wersja 38pin.

[Gość]

Witam wszystkich.

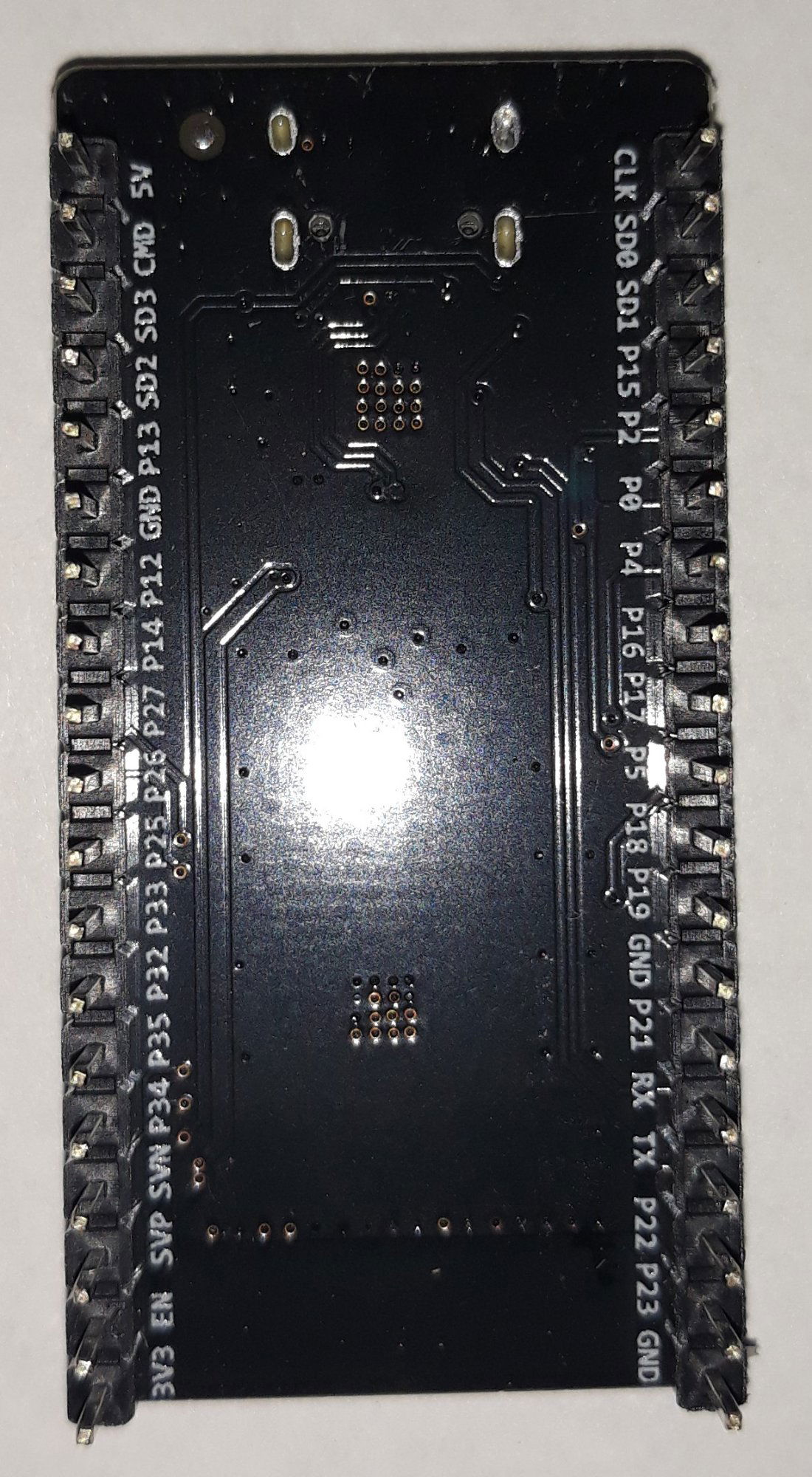

Mam ciekawy problem odnoście wgrywania wsadu poprzez bootloadera do płytki jak w temacie.

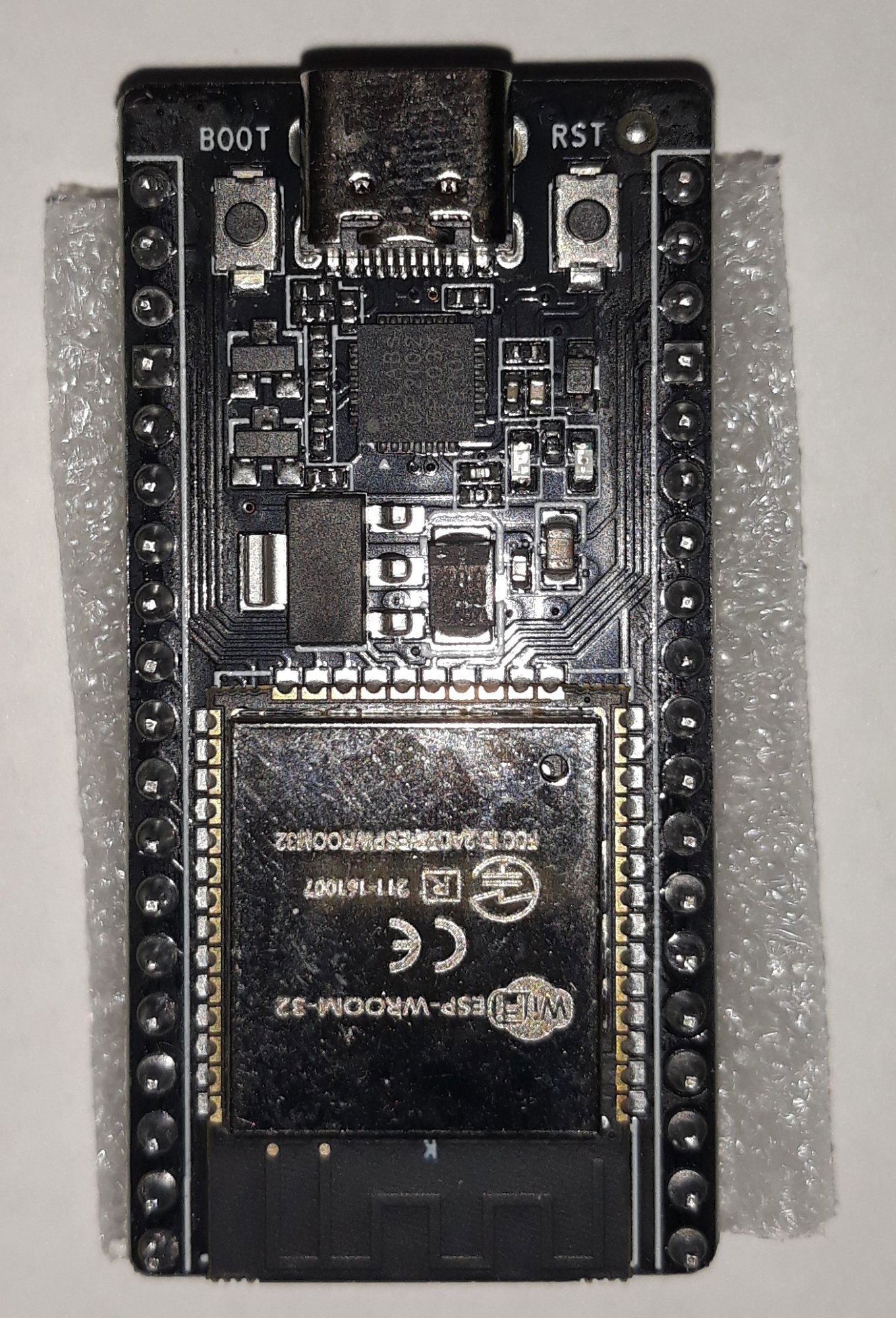

Jak widać płytka bazuje na nieco nowszym układzie CP2102 umożliwiającym komunikację poprzez port USB. Po zainstalowaniu sterowników przy pomocy opcji aktualizacji automatycznych w systemie operacyjnym Windows11 płytka WROOM-32 stała się widoczna pod określonym portem szeregowym RS-232.

Niestety. Przy próbie wgrania jakiegoś programu z poziomu Arduino IDE, kompilator zgłasza problem z komunikacją. Nie działa także ręczna inicjacja bootowania polegająca na jednoczesnym wciśnięciu przycisku RST i BOOT, a następnie zwolnieniu w kolejności przycisków RST, później BOOT. Operację próby wgrania programu powtórzyłem na innej płytce celem wykluczenia wady fabrycznej. Ciekawą rzeczą jaką zauważyłem jest fakt, w którym możliwość wgrania programu następuje w przypadku naciśnięcia przycisku BOOT do czasu w którym kompilator rozpocznie ładowanie programu.

A więc co może stanowić przyczynę problemu?

Niekompatybilny sterownik CP2102 zainstalowany przez system Windows11, problem techniczny płytki, czy może jakaś inna przyczyna?

[_LM_]

Sterowniki aktualne? https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

[ethanak]

Ja bym to sprawdził na jakimś linuksie. Stery są na wyposażeniu i wtedy będzie wiadomo czy to płytka czy sterownik.

[Gość]

No właśnie przed sekundą zaktualizowałem sterowniki ręcznie do wersji 11.3.0.176,  ale to nic nie pomogło.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[ethanak]

To nic nie znaczy - była taka wersja sterów co działała do win7, dalej nie chciała. Można było za grosze kupić konwertery bo linux nie miał problemów...

[Gość]

@ethanak

To chyba będzie problem z IDE...

Wstawiłem coś takiego żeby zobaczyć jak IDE generuje przerwanie i RST.

void setup() {

  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH);
}

Strasznie to robi chaotycznie, ale jak już wygeneruje nieco dłuższe przerwanie, to program leci. Jest tak 50/50. Raz jest sukces, a raz jest err status2

Spróbuję jeszcze na wersji sterownika płytki 3.x

[ethanak]

Na 100% nie IDE. Raczej sterowniki, ewentualnie (co możliwe) jakiś babol w arduino-cli (pamiętaj, że IDE to tylko wrapper co do konsolowego programu przekazuje wyklikane parametry).

[Gość]

Na wersji sterownika płytki 3.x ciągle niepowodzenie chociaż widać że Ardu kilkukrotnie resetuje WROOMA.

42 minuty temu, ethanak napisał:

była taka wersja sterów co działała do win7, dalej nie chciała

No ale to są dość nowe stery producenta z 2024r. i nowy układ CP2102.

1 minutę temu, ethanak napisał:

ewentualnie (co możliwe) jakiś babol w arduino-cli

Bo w sumie w odróżnieniu od sprawdzonego CH340 układ CP2102 jest dość nowy...

[Gość]

@ethanak

Tak nawiasem zobacz i porównaj też te WROOMY. Obudowy nieco nowszych konstrukcji z nowej serii na CP2102 są nieco inaczej wypalone laserem niż te ze starego zapasu magazynowego na CH340. W oczy rzucają się również punkty pomiarowe do kalibracji anteny zewnętrznej. W starszej wessij tego nie było.



Czy jest to możliwe, że nowa wersja WROOM-32 nieco odbiega od poprzedniej?

Edytowano 23 sierpnia przez rafal220

[ethanak]

Nie wiem, nie kupuję złomu na ali. O ile twój czas też ma jakąś wartość to w Botlandzie czy innym Kamami wychodzi taniej.

[_LM_]

Masz możliwość przetestowania innym kablem USB? Bo nie wiem czy dobrze przeczytałem że od czasu do czasu to działa? I jeszcze jedna opcja czy da się w Arduino zmienić prędkość uploadu?

Edytowano 23 sierpnia przez _LM_

[Gość]

5 minut temu, _LM_ napisał:

I jeszcze jedna opcja czy da się w Arduino zmienić prędkość uploadu?

Da się. Aktualnie 921600, ale wcześniej próbowałem przy najniższej (115200) i też nie poszło.

8 minut temu, _LM_ napisał:

Masz możliwość przetestowania innym kablem USB?

Dla zasady mogę sprawdzić. Ale dziwne by było gdyby nie działały tylko te moduły co dziś przyszły. Zaraz sprawdzę.

[Gość]

Dla zasady sprawdziłem na dwóch różnych kablach i jest to samo. To wygląda tak, jakby Ardu miał jakiś problem z synchronizacją, albo inicjacją bootowania. xD

[H1M4W4R1]

9 minut temu, rafal220 napisał:

Dla zasady sprawdziłem na dwóch różnych kablach i jest to samo. To wygląda tak, jakby Ardu miał jakiś problem z synchronizacją, albo inicjacją bootowania. xD

To nie Arduino, CP2102 to najgorszy układ do pracy z Windą, bo musisz trafić we właściwy sterownik, a pamiętam, że to graniczyło z cudem... Chyba dopiero na jakiejś chińskiej stronie znalazłem działający. GL HF.

Edytowano 23 sierpnia przez H1M4W4R1

[ethanak]

I to jest powód do zainstalowania sobie Ubuntu 🙂
