Freestyle Jednoukładowy Światłolubek

[jamtex]

Przyznaje się do popełnienia światłolubnego robocika (opis zamieszczam na prośbę jednego z adminów).

Przed jego wykonaniem, popełniłem "Waldka Światłoluba", którego opiszę w kolejnym temacie, a teraz przedstawiam robocika od którego już tylko krok do zbudowania w pełni oprogramowanej "besti" :

Do budowy potrzebna będzie:

- serwa modelarskie sztuk 2 (użyłem tanich 9 gramowych serw zakupionych na aukcji - cena ok 17,00 zł /szt.)

- płytka uniwersalna lub wytrawiona wg rysunku

- 4 akumulatorki 1,2 V

- koszyk na akumulatorki (ok 1,50 zł)

- 2 koła (również aukcja - cena ok 4,00 zł/szt)

- kółko (ja użyłem z drukarki, niestety nie wiem z jakiej chyba Canon?)

- wyłącznik

- układ L293DNE (cena od 3,50 zł do 9 ,00 zł)

- podstawka pod układ

- rezystory 220 Om sztuk 6

- diody led sztuk 4

- dowolne fototranzystory(cena od 0,60 zł do 3,00 zł)

- hot glue - lub inny dowolny klej

Latarka lub inne źródło światła.

Czas pracy ok. 3 godzin.

Oczywiście serwa zostały "lekko" zmodyfikowane:

- usunięta została elektronika

- usunięty został plastikowy element ograniczający obrót serwa

Czyli "standardowa" modyfikacja modelarskiego serwa na potrzeby robotyki

Proponuję "zalać" klejem elementy narażone na zderzenia z przeszkodami (LED oraz fototranzystory), na pewno przedłuży to żywotność ścieżek na płytce.

Wszystko opiera się na podstawowym pomocniku zarówno początkującego jak i mocno zaawansowanego robotyka, układzie: L 293, a zdjęcia i film wyjaśniają wszystko.

Mam nadzieję, że jako nowy użytkownik nie naruszyłem żadnych zasad - a przynajmniej bardzo starałem się by ich nie naruszyć, oraz że moje a właściwie nasze robociki których głównym konstruktorem jest mój 6 letni syn zostaną ciepło przyjęte

krótki filmik :

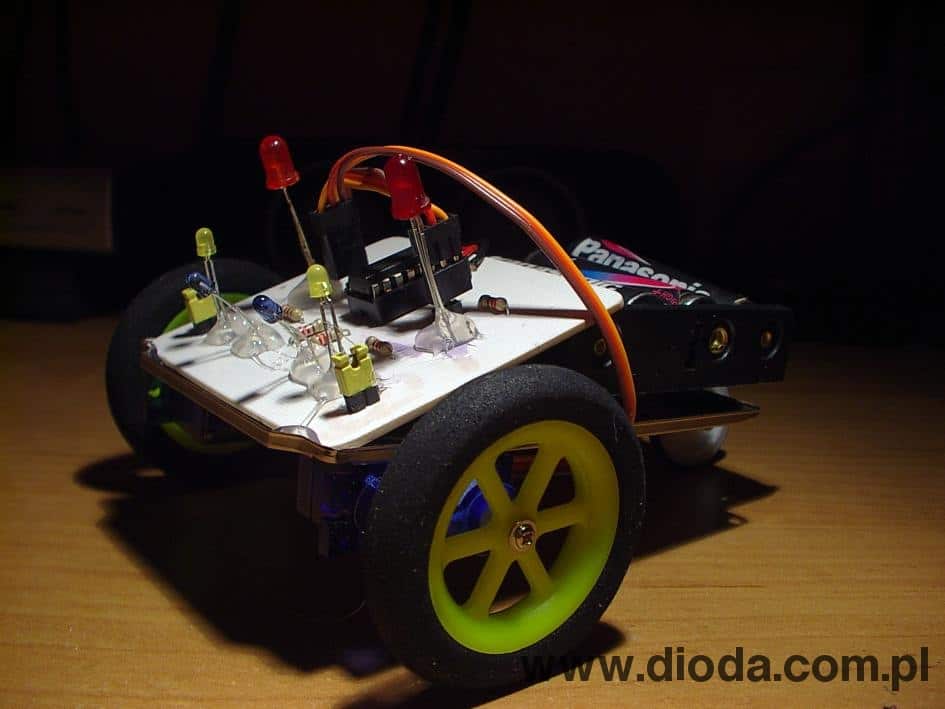

zdjęcia wyjaśnią resztę:
