Ultradźwiękowy czujnik odległości do robota

[drukarz]

Witam kolegów.

Postanowiłem zaprezentować projekt ultradźwiękowego czujnika odległości.

Pomysł zaczerpnąłem z tutoriala p. Teodora Otulaka.

I postanowiłem go jakoś poprawić.

W skrócie o co chodzi:

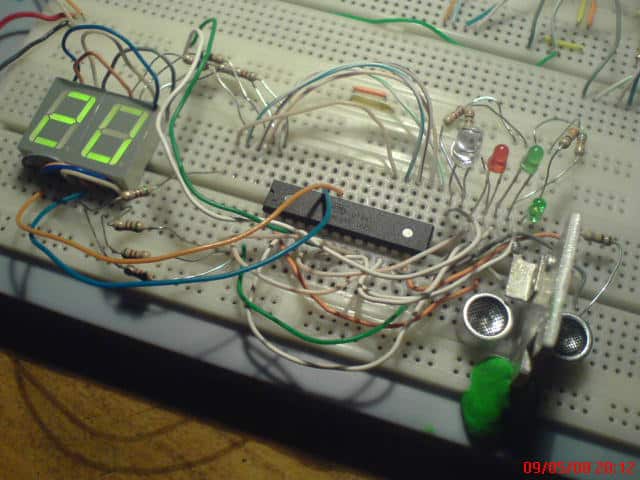

Przedstawiony czujnik odległości zrealizowany jest za pomocą przetworników ultradźwiękowych. Przetworniki te są łatwo dostępne ich koszt to ok. 8-10zł za komplet (nadajnik plus odbiornik). Mózgiem jest ATmega8. Odległość jest wyświetlana na dwóch wyświetlaczach 7segmentowych oraz dodatkowo za pomocą czterech pinów portu C. Całość nie doczekała się jeszcze niestety płytki PCB ze względu na brak czasu. Całość została zmontowana na nieocenionej płytce stykowej.

CZĘŚĆ ELEKTRONICZNA:

Wyświetlacze 7 segmentowe są podłączone do PORTB przez rezystory 500Om. W celu zmniejszenia poboru prądu można użyć nawet 1k. Segmenty zostały podłączone do portu B w następujący sposób:

Led A - PB2;

Led B - PB1;

Led C - PB7;

Led D - PB0;

Led E - PB5;

Led F - PB3;

Led G - PB4;

Led H - PB6;

Oznaczenia segmentów:

Oto schemat:

Jeśli nie chcemy to możemy nie montować w ogóle wyświetlaczy.

Katody wyświetlaczy zostały podłączone bezpośrednio do pinów PC0,PC1.

Przetworniki ultradźwiękowe podłączyłem sposób następujący: nadajnik (oznaczony literą T) do PD0 i PD1, a odbiornik ® do komparatora analogowego AIN0 (PD6) i AIN1 (PD7). Do nóżek odbiornika podłączyłem rezystor w celu eliminacji zakłóceń.

Ważne jest też, żeby nadajnik i odbiornik były czymś oddzielone (u mnie jest to aluminiowy radiator). Można też nieco rozchylić przetworniki. Również możemy je umieścić w metalowych krótkich rurkach wystających kilka mm ponad przetworniki. Robimy tak ponieważ dźwięki z nadajnika od razu może słyszeć odbiornik, w związku z czym odbiera nie dźwięki odbite ale te bezpośrednio z nadajnika. U mnie działo się tak cały czas więc oddzieliłem je radiatorem. Lepszym jednak rozwiązaniem byłyby rurki bo w moim przypadku odbiornik odbierał dźwięki nawet wtedy kiedy coś było obok niego a nie bezpośrednio naprzeciwko.

Zauważyłem też, że nie wszystkie przetworniki ultradźwiękowe są takie same (to chyba normalne;). Podczas testowania używałem dwóch kompletów z zupełnie innych źródeł. Różnice polegały na tym że wyświetlały troszkę inne odległości aż o około 2cm. Inne mogą pokazywać jeszcze inaczej, dlatego jeśli chcemy mieć dokładnie tyle ile się wyświetla można zmienić troszkę program.

Układ pobiera w czasie pracy maks 35mA.

CZĘŚĆ PROGRAMOWA:

Program napisany został w języku C.

Odbiór ultradźwięków postanowiłem zrobić to za pomocą przerwania zewnętrznego. Po zmianie programu i testach stwierdziłem że to nie najlepszy pomysł. Często pojawiały się zakłócenia i układ wariował. Zmniejszył się też zasięg i układ się powiększył o kilka elementów. Poza tym obsługę wyświetlaczy zrobiłem na przerwaniach od timera0 i troszkę mi to kolidowało. Dałoby się to rozwiązać ale... Skorzystałem z komparatora analogowego.

Po kolejnych testach zmieniłem rezystor przy odbiorniku zamiast 220k dałem 100k. Dobrałem go eksperymentalnie. Za małe wartości zmniejszały zasięg, a za duże nie eliminowały wszystkich zakłóceń. Wcześniej np. przy odległości ok. 20-30cm układ czasami wariował i wyświetlał na chwilkę odległość ok. 5cm. Przy oporze 100k już się nic takiego nie działo.

Kolejnym pomysłem było dodanie jakiegoś innego sposobu informowania o zmierzonej odległości. Wyświetlacz wygodny pomysł jak chcemy mieć prosty sposób na odczyt odległości-ot taki bajer. Ale jeśli będziemy chcieli zastosować czujnik np przy robocie to beznadzieja. Pomyślałem więc że dorobię jeszcze jedną sygnalizacje odległości. I zrobiłem tak:

Wraz ze zmniejszaniem się odległości od przeszkody, na niewykorzystanych pinach portu D kolejno pojawia się stan wysoki. Tj:

15-10cm -pin PD5 stan wysoki

10-5cm - pin PD4 stan wysoki

5-3cm - pin PD3 stan wysoki

<3cm - pin PD2 stan wysoki

Jeśli chodzi o dokładność to w dużym stopniu zależy od przetworników ultradźwiękowych i ich ułożenia. Dlatego wyświetlacz wyświetla odległości w następujący sposób:

>30cm - wyświetlacz wyłączony

30-21cm - wyświetla 30;

20-16cm - wyświetla 20;

15-10cm - wyświetla 15;

10-6cm - wyświetla 10;

5-4cm - wyświetla 5;

3-0cm - wyświetla 3;

Można też dopasować program do własnych przetworników zmieniając watości w tabeli zoom.

Jeszcze na temat programu. Nie jest może idealny ani zabójczo przejrzysty ale miałem drobne problemy z tablicami. WinAVRa dopiero się uczę a składnia języka C w nim różni się nieco od innych kompilatorów także wybaczcie. Można go napisać trochę prościej. Ponad to jest to wersja druga programu. Pierwsza została bezpowrotnie utracona. Ta wersja zajmuje troszkę więcej pamięci w procesorze ale i tak zajmuje go niewiele.

Jest też wada tego sonaru. Jeśli przedmiot jest umieszczony prostopadle to wykrywa go bez problemów. Nawet monetę 2zł wykrywa z odległości 30cm. Ale jeśli jest pod kątem 45° to już jest gorzej. Ale w przypadku odległości poniżej 10cm przedmiot i tak zostaje wykryty.

To by było na tyle. Jeśli ktoś ma jakieś uwagi czy pomysły jak to poprawić lub zrobić inaczej to piszcie. Postaram się poprawić.

Przepraszam za marną jakość zdjęć. Nie posiadam aparatu więc robiłem telefonem;)

Sonar 3.rar

[czeladzian]

Witam czy wyświetlacze muszą być na wspólnej anodzie czy katodzie?

[drukarz]

Czyżby mi umknęło w opisie?

Wyświetlacze ze wspólną katodą. Ale łatwo jest zmienić program żeby można było używać wyświetlaczy ze wspólną anodą.

Wystarczy w pliku znaki.h po definicji znaków, przed nawiasami wstawić znak negacji ~ i w linijce 12

unsigned char Com[2] = {~(1<<COM1),~(1<<COM2)};

usunąć znak negacji czyli ma być:

unsigned char Com[2] = {(1<<COM1),(1<<COM2)};

oraz w linijce 161

COMPORT &= ~(1<<COM1 | 1<<COM2);

także usunąć znak negacji czyli :

COMPORT &= (1<<COM1 | 1<<COM2);

i będzie działało.

Zacząłem też robić kolejną wersję z kostką TL082 ale coś czasu ciągle brakuje.

Teraz robię regulowany generator przebiegu prostokątnego 😋

[czeladzian]

Wlanise jestem w trakcie tworzenia tego projektu:) Mam jeszcze pytanie na schemacie są zaznaczone "sygnały zj" co one oznaczają?
