Prosty line follower

[press2313]

Jeśli zrobiłeś zwarcie i próbowałeś go włączyć, mogłeś coś spalić.

Kup po raz kolejny wszystkie elementy, płytkę i polutuj to jeszcze raz, nie zaszkodzi również zobaczyć artykułu na forbocie. I te połączenia... jeśli nie potrafisz wytrawić płytki, polutuj to normalnie przewodami.

[Gość]

Ok kupie w poniedziałek wszystkie rzeczy i nową płytkę uniwersalną. I zobaczymy co z tego wyjdzie

[ Dodano: 04-02-2012, 21:46 ]

A czujniki CNY70 mogę zamienić na diode ir i fototranzystor? bo w tym sklepie, w którym kupuje dotychczas to cny70 kosztuje 6 zł z groszem i chciałem jakoś zaoszczędzić pieniądze.

Czy może to być byle jaka dioda ir i byle jaki fototranzystor?

Mają to być 3mm czy 5mm?

[Nawyk]

Transoptor to nic innego jak fotoemiter (dioda IR) i fotodetektor (najczęściej fototranzystor). Możesz wybrać zarówno obudowę 3 jak i 5 mm, chociaż 5 chyba wygodniej się używa - ale to subiektywna opinia.

Zwróć uwagę na zakres długości fal na jakich działają dioda i fototranzystor - powinny pracować w jak najbardziej zbliżonym paśmie

[Gość]

Aha, może to być dioda ir 940nm i fototranzystor 940nm?

Czy mogę zastosować trochę mniejsze zakresy długości fali niż 940nm?

[klonyyy]

Mogą być jak najbardziej tylko o ile się nie mylę jak chcesz zastosować niższe zakresy to fototranzystor może reagować na światło widzialne

[Gość]

Aha to zastosuje 940nm

[Gość]

Dziś w sklepie nie mieli 1N5819 ale dali mi 1N5817

tu moje pytanie czy 1N5817 będzie działał jak 1N5819? (jako zamiennik)

[klonyyy]

Popatrz do datasheeta i się sam dowiedz

[press2313]

Będzie działać. Różnią się tylko zakresem napięć.

[klonyyy]

Brawo -widzisz wystarczyło poszukać trochę a jak się komuś nie chce to można w sklepie się o to zapytać (ja tak robię żeby nie wcisnęli mi czegoś innego )

[press2313]

W sklepie też nie zawsze wiedzą.

[Gość]

Ok dzięki.

[Gość]

Znów mam problem

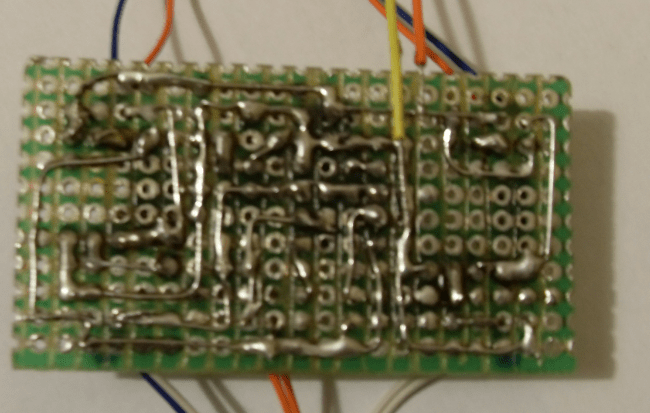

złożyłem na płytce uniwersalnej wg schematu i 1 próba działa do puki nie połączyłem recepturkami płytki do przerobionych serwomechanizmów, przykręciłem koła i 2 próba nie działa (świeci się 1 dioda [po lewej stronie, i grzeje się tranzystor też po lewej stronie])

Nie wiem czy się coś nie spaliło (zasilam akumulatorkiem 6V)

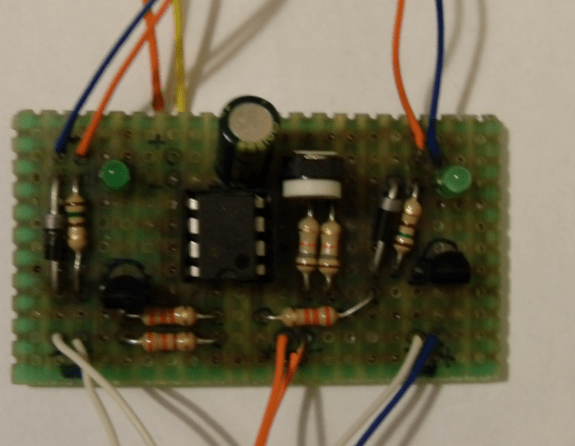

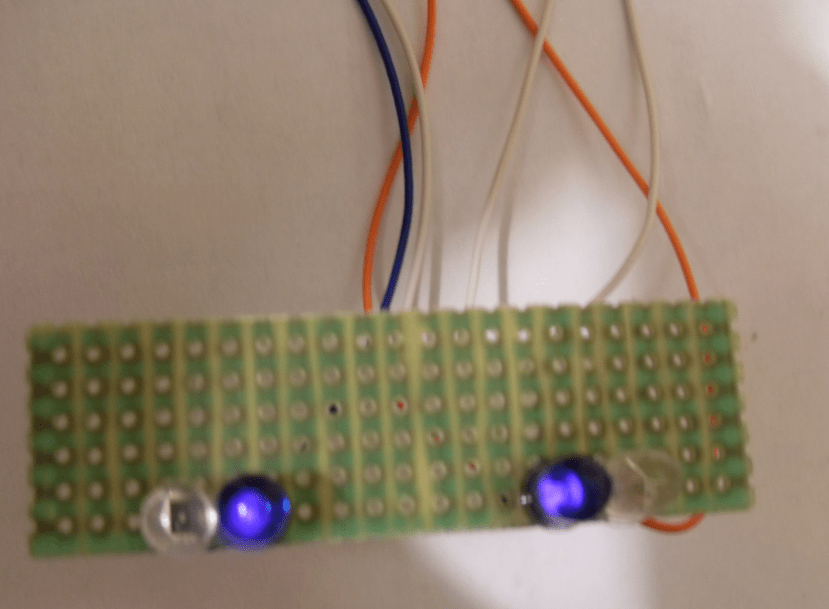

Dodam fotki

Dodam jeszcze, że sprawdzałem miernikiem te diody schottkiego ale bez zasilania układu (1N5817) ta po lewej co się świeci dioda wyszło 196, a tam gdzie nie świeci wyszło 006.

Pomocy

[klonyyy]

A wziąłeś pod uwagę połączenia "produkcyjne "na płytce? np wszystkie piny układu masz zwarte

[Gość]

Raczej są zwarte (mocniej włożyłem układ do podstawki)

i nadal nie działa
