robo1238 Sierpień 9, 2012 Autor tematu Udostępnij Sierpień 9, 2012 To jak miał by wyglądać kod by po wciśnięciu przycisku dioda sie zaświeciła a po kolejnym wciśnięciu zgasła? Cytuj Link do komentarza Share on other sites More sharing options...
robo1238 Październik 1, 2012 Autor tematu Udostępnij Październik 1, 2012 Jak działa układ tsop1736, bo mi coś chyba źle działa. Podobno gdy podam na niego falę podczernieni to na wyjściu ma się pojawić stan niski, a u mnie jest chyba coś nie tak. Gdy podam falę podczerwieni to napięcie na wyjściu spada z 5v, na 4,2. Zepsuty nowy odbiornik ? Cytuj Link do komentarza Share on other sites More sharing options...
marek1707 Październik 1, 2012 Udostępnij Październik 1, 2012 A skąd bierzesz tę "falę podczerwieni"? Bo jeśli z pilota, to przecież nie nadaje on ciągle jak żarówka w latarce, tylko produkuje krótkie impulsy. Tak jest w każdym standardzie sterowania podczerwienią. W czasie każdego takich impulsów wyjście Twojego odbiornika opada prawdopodobnie do ok. 0V ale ponieważ impulsów w stosunku do przerw między nimi jest raczej mało, to uśrednione napięcie jakie pokazuje woltomierz jest właśnie takie, jak napisałeś. Chyba do dekodowania tych impulsów chciałeś użyć procesora, nieprawdaż? To czego się spodziewałeś? Stałego 0V? To jak by była przekazywana jakaś informacja oprócz świeci-nieświeci? Inna przyczyną (jeśli rzeczywiście świecisz zwykłą diodą IR na odbiornik) może być: 1. Użycie za małego rezystora jako obciążenia wyjścia i odbiornik po prostu "nie ma siły" ściągnąć wyjścia do 0V. 2. Odbiornik jest bardziej inteligentny niż Ci się wydaje i zamiast długiego zera wypuszcza tylko impuls 0V o maksymalnej (dla siebie) długości a potem dłuższą przerwę, czyli 5V. Woltomierz to uśrednia i - patrz wyżej. Cytuj Link do komentarza Share on other sites More sharing options...
Naelektryzowany Październik 1, 2012 Udostępnij Październik 1, 2012 Z tego co pamiętam będziesz miał 0 jeśli dioda na niego świecąca będzie migfać z f=36Khz. On ma aktywny filtr danej częstotliowości więc ciągłe świecenie (bez przerywania) na niewiele się zda 😉 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
robo1238 Październik 2, 2012 Autor tematu Udostępnij Październik 2, 2012 Zrobiłem układ ze schematu ale nie działa nie mam pojęcia czemu. Z tego kodu; $regfile = "attiny2313.dat" $crystal = 8000000 Config Portb.4 = Output Config Rc5 = Portb.0 $hwstack = 20 $swstack = 10 $framesize = 40 Dim Address As Byte , Command As Byte Enable Interrupts Do Getrc5(address , Command) Command = Command And &B01111111 Waitms 1 If Address = 0 And Command = 20 Then Portb.4 = 1 End If If Address = 0 And Command = 21 Then Portb.4 = 0 End If Loop Cytuj Link do komentarza Share on other sites More sharing options...
Naelektryzowany Październik 2, 2012 Udostępnij Październik 2, 2012 Kodu nie sprawdzałem, ale brakuje w nim kluczowego elementu. Przerwania sterujacego dioda ir. Cytuj Link do komentarza Share on other sites More sharing options...
robo1238 Październik 3, 2012 Autor tematu Udostępnij Październik 3, 2012 Przerwania diodą IR ? Przecież to jest odbiornik i nie ma tu diody IR. Cytuj Link do komentarza Share on other sites More sharing options...

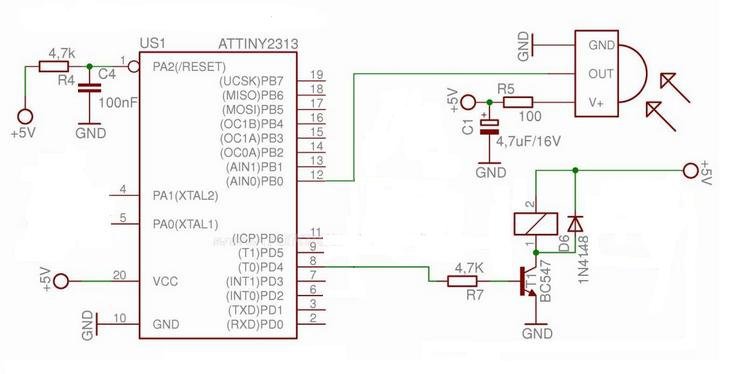

Naelektryzowany Październik 3, 2012 Udostępnij Październik 3, 2012 Jej.. na idiotę wyszedłem 😃 Miałem drobne problemy i nie mogłem powiększyć sobie obrazka, a układ przekaźnika z daleka przypomina ir + tranzystorek 😉 A odnośnie programiku. Na pewno masz źle ustawiony port przekaźnika 😉 w programie masz portb.4, kiedy wg. schematu masz podpięty do portd.4 Cytuj Link do komentarza Share on other sites More sharing options...
robo1238 Październik 3, 2012 Autor tematu Udostępnij Październik 3, 2012 Ahh, złe porty to tylko na schemacie, podłączone było dobrze. Jakieś pomysły co może być nie tak ? Cytuj Link do komentarza Share on other sites More sharing options...
robo1238 Październik 6, 2012 Autor tematu Udostępnij Październik 6, 2012 Nikt nie pomoże ? Cytuj Link do komentarza Share on other sites More sharing options...
BlackJack Październik 23, 2012 Udostępnij Październik 23, 2012 Brakuje ci chyba rezystora pociagającego na TSOPIe, no i dla czego podpiołeś go pod AIN0 ? Ogólnie klania sie brak czytania HELPa z BASCOMA, tam nawet jest schemat podłączenia TSOPa. Cytuj Link do komentarza Share on other sites More sharing options...
