Pasjonat Sierpień 19, 2013 Udostępnij Sierpień 19, 2013 andiks, rozumiem, że chcesz wykonać układ zgodnie ze swoimi założeniami - bez scalaków i uC. Dlaczego jednak nie chcesz ich użyć? Są tanie, dokładnie udokumentowane, a w przypadku L293D (i innych mostków, ale przypuszczam, że na Twoje serwa spokojnie starczy) jest opisane co i jak. Mostek H umożliwia "jazdę", jak to nazwałeś, w przód i tył, kontrolę prędkości obrotowej wału silnika, m.in. dzięki sterowaniem szerokością impulsu (tutaj również musisz użyć uC, scalaka lub... potencjometru w układzie dzielnika napięcia? Nie próbowałem...). Sam jestem początkującym, ale jak nie chcesz wierzyć mi, to uwierz bardziej doświadczonym kolegom... Program Eagle przyda ci się, chyba, że robotyka to przygoda na jeden układ, ale nie sądzę by tak było, jeżeli trafiłeś na tą stronę. 😉 Poczytaj na temat "światłoluba" dla początkujących, prosty i cieszy oko. Pamiętaj, że każdy udany projekt zrobiony na własną rękę doda ci pewności i zachęci do działania, a uC + język programowania (nawet "podstawy podstaw") umożliwi ci kontrolę wielu aspektów Twojego układu. Co do schematu - to nie jest tylko dla nas, jako forumowiczów, ale również dla Ciebie. 🙂 Jeśli nauczysz się porządnie tworzyć schematy, to czy będzie to oglądać Twój nauczyciel, Ty, czy ktokolwiek inny znający podstawy elektroniki to natychmiast dowie się o co ci chodziło, bez zbędnych pomyłek i komentarzy (schemat w Paincie i tak pewnie zajął Tobie więcej czasu niż by to trwało w Eagle... uwierz). 😃 Pozdrawiam, Pasjonat. Cytuj Link do komentarza Share on other sites More sharing options...

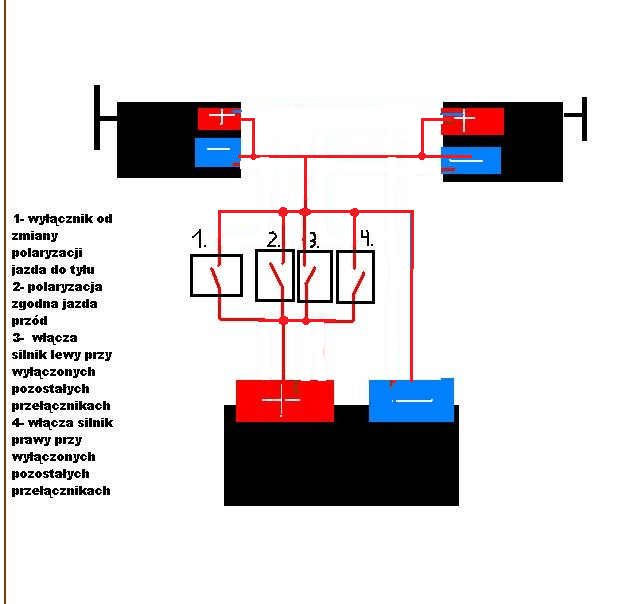

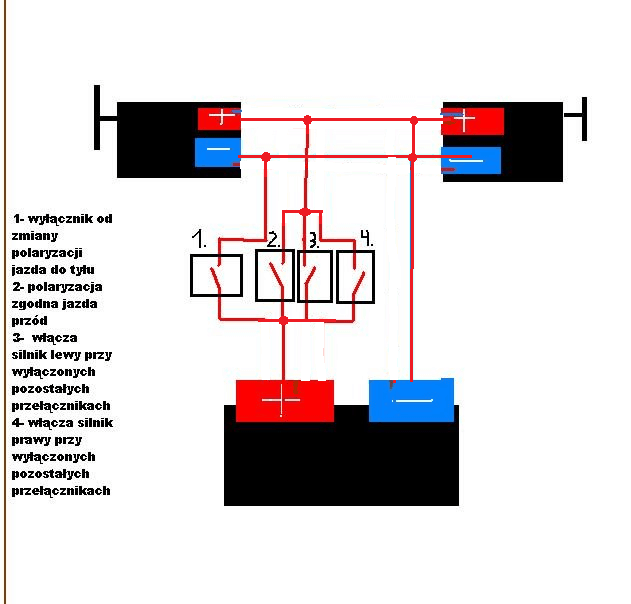

Nawyk Sierpień 23, 2013 Udostępnij Sierpień 23, 2013 Abstrahując (za przeproszeniem) od wypowiedzi na temat Eagle'a - którego oczywiście również polecam, jako autor kursu 😋 - to zauważ, że Twój "schemat" można też narysować w taki sposób: >-------->> >-------->> To, że prowadzisz równolegle kilka kabli nie zmienia faktu, że są one połączone w dwóch miejscach i równie dobrze mogą być traktowane jako jeden. Teraz spójrz na moją przeróbkę rysunku i sam sobie odpowiedz co się stanie po załączeniu któregokolwiek przełącznika. I nie próbuj tego w domu, bo ryzykujesz pożarem albo przynajmniej poparzeniami. edit: Tak mi się jeszcze przypomniał jeden "patent" stosowany w jednej zabawce - w oryginalny sposób projektanci rozwiązali problem włączania/wyłączania i zmiany kierunku obrotów silnika przy pomocy tylko jednego przełącznika trzystanowego. I na co komu mostek? 😃 Cytuj Link do komentarza Share on other sites More sharing options...
BlackJack Sierpień 23, 2013 Udostępnij Sierpień 23, 2013 Ja bym proponował autorowi poszukać, w bibliotece, lub antykwariacie, a nóż się jakimś cudem ostały stare książki rodem z PRLu. Były takie tytuły, jak Mały Majsterkowicz (chyba tak sie to nazywało), czy coś w tym stylu, gdzie opisywano jak zrobić takie proste modele, zabawki, bez elektroniki, a jak była tam jakaś elektronika to szczytem, posiadania w tamtych czasach i tak był tranzystor BD138, lub BC 105. O proszę nawet znalazłem Młody Konstruktor nawet do kupienia. http://tablica.pl/oferta/mlody-konstruktor-jan-k-janowski-ID2cw67.html Te książki to naprawdę czasami, fajna i pouczająca lektura. A tłumaczą podstawy naprawdę lepiej niż nie jedna współczesna encyklika fizyki kwantowej uniwersytetu tysiąclecia. Na Allegro jest tych książek pełno nawet za mniejsze pieniądze niż w linku co podałem. PS. Osobiście też zbieram takie stare poczciwe książki, naprawdę skarbnica wiedzy, nie tylko czysto teoretycznej. __________ Komentarz dodany przez: Treker Cytuj Link do komentarza Share on other sites More sharing options...
Tolo Sierpień 26, 2013 Udostępnij Sierpień 26, 2013 mam te książki są naprawdę super jutro poszukam czegoś co zainteresuje autora tematu i wrzuce skany 😉 ok tak jak obiecałem przejrzałem "Młodego konstruktora" autor podaje tam co prawda sposoby sterowania samochodzikami na "kablu" ale wykorzystuje on silniki z uzwojonym stojanem a takie silniki są dzisiaj żadko spotykane na szczęścia miałem również pod ręką książki papcia Słodowego 😉 I skany jego koncepcji przesyłam Pictures.zip Cytuj Link do komentarza Share on other sites More sharing options...
