1 minutę temu, H1M4W4R1 napisał:

jak coś wymagającego to LTSpice

No, to symulacja z KiCad też odbywa się w SPICE, tylko ngspice, który sam z siebie nie ma GUI, więc KiCad służy jako graficzny edytor obwodów do niego. LTSpice darmowy i wygodniejszy pewnie, ale nie open source, a raz, że ja mam lekkie skrzywienie w tym kierunku, a dwa, to używam Linuksa, którego LTSpice AFAIK nie obsługuje.

Link do komentarza
Share on other sites

Mi się też wydaje że LTSpice jest jedynym prawilnym programem do symulacji. Ewentualnie coś co wypuszczają znane firmy od elektroniki analogowej np Analog Devices ma jakieś symulatory wzmacniaczy operacyjnych. Dziś odpaliłem LTSpice po 2 miesiącach przerwy i ściągało się 10 min aktualizacji, jak widać coś się dzieje 🙂 Ale w kontekście pytania - nie, to nie jest na telefon 😞

Link do komentarza
Share on other sites

@bart921 artykuł był tworzony już dość dawno temu, gdy KiCAD nie był aż tak popularny wśród polskich hobbystów. To czy jest "najlepszy" to już kwestia mocno subiektywna - każda ma inne przyzwyczajenia. Podczas aktualizacji artykułu na pewno wspomnimy coś na jego temat 🙂

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

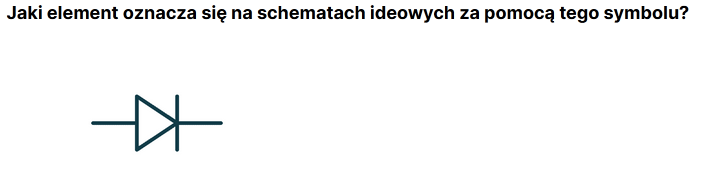

@marcin2x4 witam na forum! Dziękuję za zwrócenie uwagi - ujednolicimy to, aby nie wprowadzać nikogo w błąd. W przypadku diod te nazwy są właściwie równoważne (więcej o tym dowiesz się z naszego kursu elektroniki). Rozumiem jednak, że na tym etapie może to być mylące. Będzie poprawione 🙂

  • Lubię! 1
Link do komentarza
Share on other sites

Chciałbym zwrócić uwagę na różnice występujące w quizie i artykule (1), a tablicami elektronicznymi i materiałami dodatkowymi do ściągnięcia przy rejestracji zestawu (2).

Nie wiem czy jest to celowe działanie sprawdzające uwagę czytającego, zwykłe przeoczenie lub coś innego, ale Quiz pyta o tranzystory NPN i PNP, których symbole nie zostały nigdzie przedstawione początkującym osobom. Nie ma tej informacji przedstawionej w oczywisty sposób ani w tym artykule ani w 1 artykule kursu z podstaw elektroniki poziom I.


  • Lubię! 1
Link do komentarza
Share on other sites

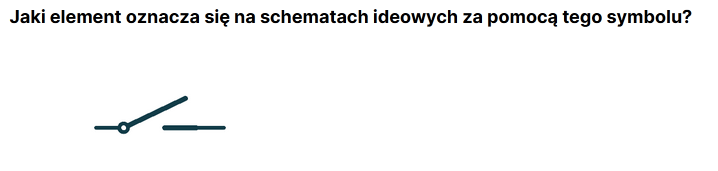

@Endix dziękuję za informacje - sprawdzimy temat dokładniej. Jeśli chodzi o symbole przycisków to jest ich wiele, ale wszystkie są do siebie podobne - grunt to ta dolna część, w której widać, że obwód jest rozłączony i oprócz tego jest "coś" co może zmienić ten stan.
