dreadman Luty 10, 2019 Udostępnij Luty 10, 2019 15 minut temu, Treker napisał: Kierunek płynięcia prądu jest tylko umowny. Przyjęło się, że płynie on od plusa do minusa, a później okazało się, że jest odwrotnie. Nie ma się tym jednak co martwić, bo kierunek płynięcia prądu nie ma zbyt dużego znaczenia przy takich układach. To znaczy że kierunek prądu ma znaczenie tylko dla niektórych pojedynczych elementów jak kondensator czy dioda? 50 minut temu, Treker napisał: Co dokładnie masz na myśli? Na schematach przy źródłach zasilania często przy jednym z wyprowadzeń stawia się znak plusa, bo wtedy wiadomo, że drugie wyprowadzenie to minus. Nie ma w tym żadnej ukrytej filozofii - najważniejsze, aby można było rozróżnić wyprowadzenia 🙂 Chodziło mi o wyprowadzenie ze znakiem (+) które później jest opisane jako VCC czyli zasilanie Cytuj Link do komentarza Share on other sites More sharing options...
Mechano Luty 11, 2019 Udostępnij Luty 11, 2019 Dla takich elementów jak kondensator czy dioda ważna jest różnica potencjałów między wyprowadzeniami i biegunowość, tzn. czy na anodzie jest wyższe napięcie niż na katodzie względem masy (czyli minusa zasilania). Analogicznie dla kondensatora będzie ważne czy na dodatniej okładzinie jest plus a na ujemnej minus. Jeżeli nie dostrzegasz za bardzo różnicy to po prostu zapamiętaj na razie, że gdybyś mierzył napięcie na diodzie w kierunku przewodzenia, czerwonym przewodem miernika na anodzie a czarnym na minusie to wynik będzie dodatni a jeżeli będzie dioda na odwrót (miernik tak samo przyłączony) to dostaniesz wynik ujemny. Można by się w tych przypadkach spierać czy kierunek prądu jest ważny czy nie i czy się zmienia czy nie ale ogólnie to raczej chodzi o kierunek przyłączenia plusa i minusa do danego elementu (czyli na której nodze elementu masz wyższe napięcie względem masy). 1 1 Cytuj Link do komentarza Share on other sites More sharing options...
Kubaaa Grudzień 14, 2019 Udostępnij Grudzień 14, 2019 (edytowany) Witam, Ja mam takie dosyć głupie pytanie. Pierwszy schemat w miarę rozumiem tylko o co chodzi z tym wejściem sygnałowym? po co on jest? do czego służy? Jestem zielony w temacie więc proszę o wyrozumienie. Edytowano Grudzień 14, 2019 przez Kubaaa 1 Cytuj Link do komentarza Share on other sites More sharing options...

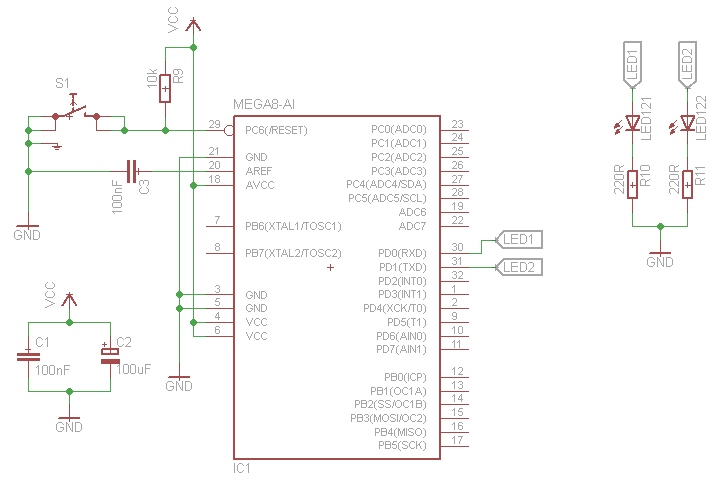

Treker (Damian Szymański) Grudzień 16, 2019 Autor tematu Udostępnij Grudzień 16, 2019 @Kubaaa witam na forum 🙂 To "wejście sygnałowe" to po prostu miejsce, do którego podłącza się sygnał sterujący tranzystorem. To tylko taki ogólny przykład, docelowo do tego miejsca może iść jakiś przycisk lub np. pin z Arduino. Zerknij na poniższy schemat - tutaj masz diody, które zostały podłączone do mikrokontrolera za pomocą takich etykiet: W razie dalszych wątpliwości pytaj śmiało 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Macota Grudzień 31, 2020 Udostępnij Grudzień 31, 2020 Czy znaczek "+" (plus) na rezystorze to MARKER konkretnego programu, czy też zmieniły się zasady oznaczeń? Nie wspominacie o tym, a wygląda dziwnie. Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Grudzień 31, 2020 Udostępnij Grudzień 31, 2020 @Macota witam na forum 🙂 Ten plus występuje na każdym elemencie, również na środku układu scalonego. Jest to uchwyt programu Eagle służący do łapania. Cytuj Link do komentarza Share on other sites More sharing options...
trainee Marzec 17, 2022 Udostępnij Marzec 17, 2022 Cytat Analizując układ widzimy dwa rezystory (10k oznacza 10 kilo Ohm, 120R oznacza 120 Ohm), tranzystor npn Drobne sugestie redakcyjne: "10 kiloomów", "120 omów" i chyba bardziej typowo i czytelnie byłoby z NPN wielkimi literami. Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Marzec 17, 2022 Autor tematu Udostępnij Marzec 17, 2022 @trainee witam na forum i dziękuję za słuszne uwagi! To już dość stary wpis - przy okazji aktualizacji artykułów zajmiemy się również takimi poprawkami. W nowych publikacjach nie powinno być już takich błędów 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
trainee Marzec 17, 2022 Udostępnij Marzec 17, 2022 To tak przy okazji czytania materiałów, to co się rzuciło w oczy. Zwłaszcza, że w innych artykułach sami zwracacie uwagę na staranność językową (np. diod zamiast diód). A może jest bardziej stosowne miejsce do zgłaszania takich usterek? Mail? PS Może nie warto zasypiać gruszek w popiele? Można coś przeoczyć odkładając w czasie. I trochę zniechęcić do pomocy. Cytuj Link do komentarza Share on other sites More sharing options...

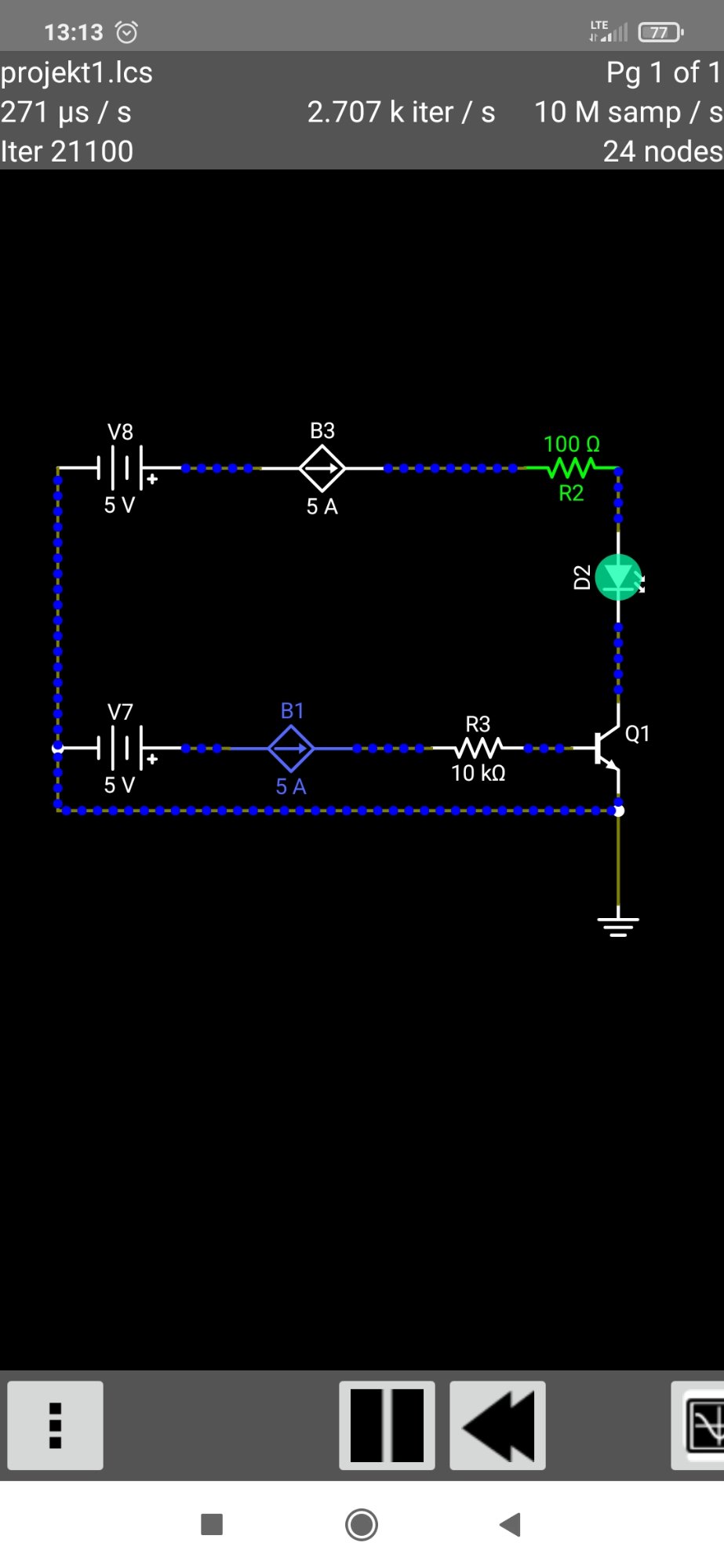

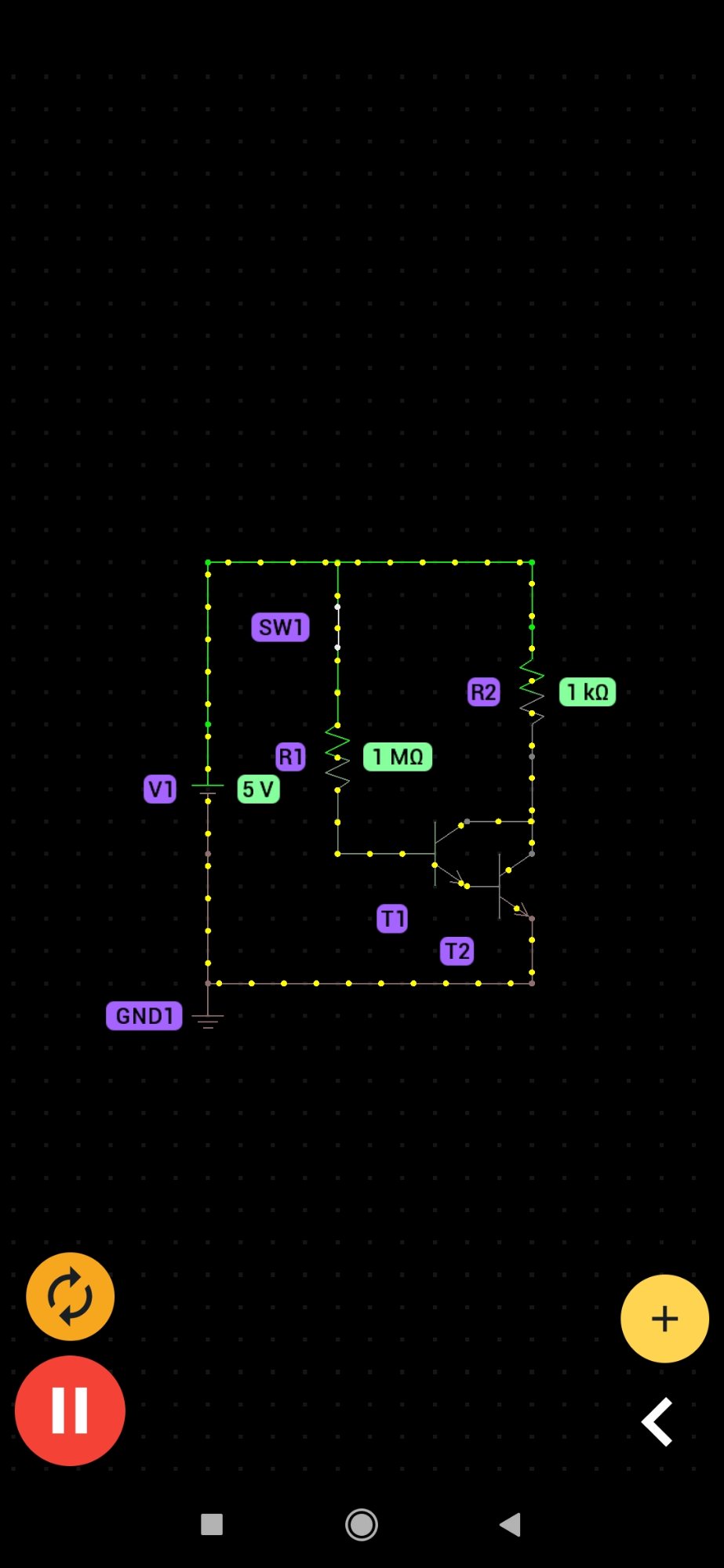

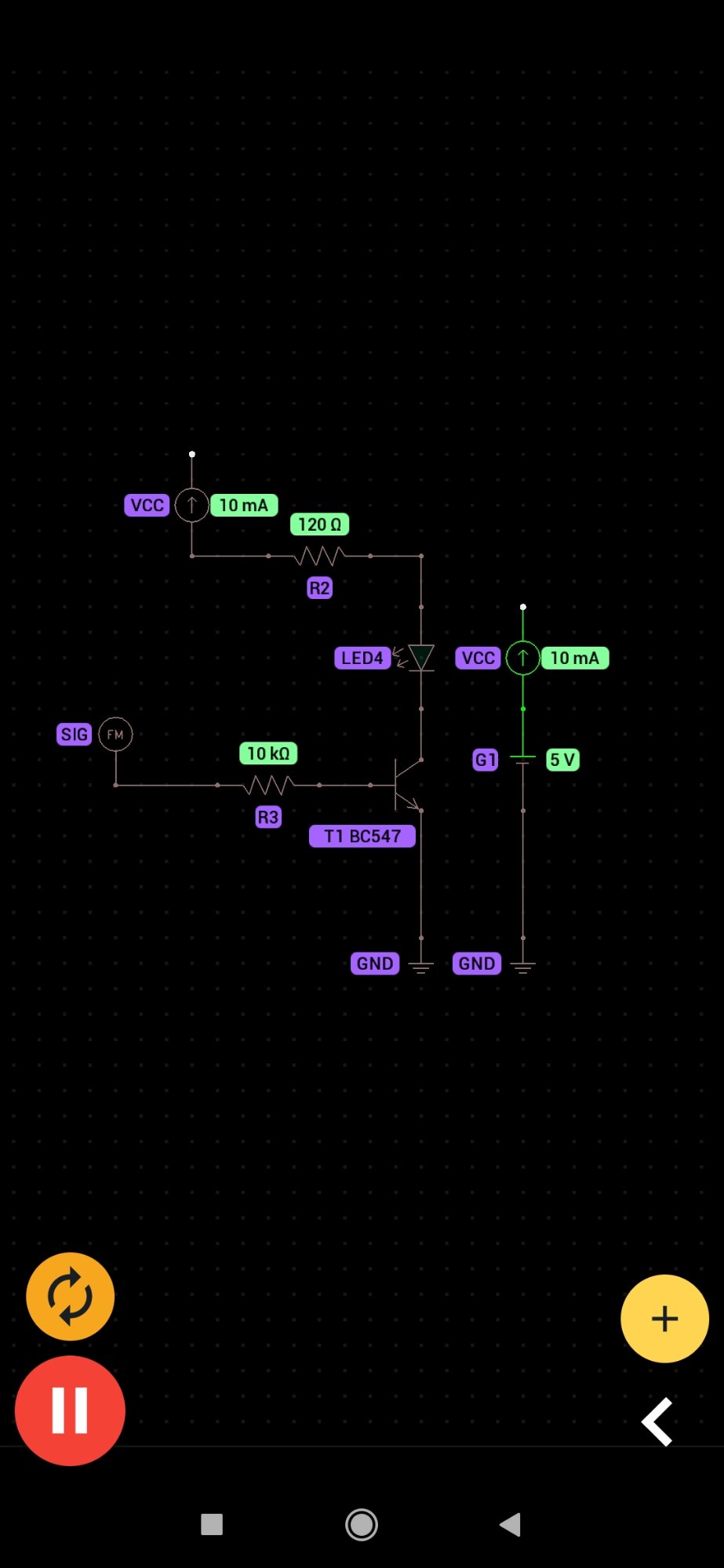

Deesen Kwiecień 24, 2022 Udostępnij Kwiecień 24, 2022 @Treker Dziś zacząłem kurs elektroniki poziom 1 i trafiłem na ten artykuł. I jako że nie wszędzie noszę laptop, a smartfon już tak, to pobrałem kilka aplikacji do tworzenia schematów elektronicznych. Te które pobrałem to Proto (prosty w obsłudze, za to brakuje niektórych elementów, które są płatne), CircuitSafari (dość prosty w obsłudze, w budowie), CircuitJam (na początku trzeba samemu odblokować wiele elementów poprzez rozwiązywanie układów) oraz Logic Circuit Simulator Pro (prosty w obsłudze, ale póki co chyba nie mój poziom). Czy ty również używasz jakichś aplikacji na telefon i mógłbyś coś konkretnie polecić? Dodam tylko, że nie korzystałem z poleconego Eagle, choć na dniach zamierzam spróbować. Pozdrawiam. Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Kwiecień 25, 2022 Udostępnij Kwiecień 25, 2022 @Deesen witam na forum 🙂 Temat aplikacji mobilnych do schematów chyba nie jest popularny, na forum nie spotkałem się z tym i sam jakoś nie wierzę że na telefonie da się coś zbudować. Są webowe programy do tworzenia schematów i symulacji. Tu musieliby wypowiedzieć się użytkownicy takich programów. Cytuj Link do komentarza Share on other sites More sharing options...

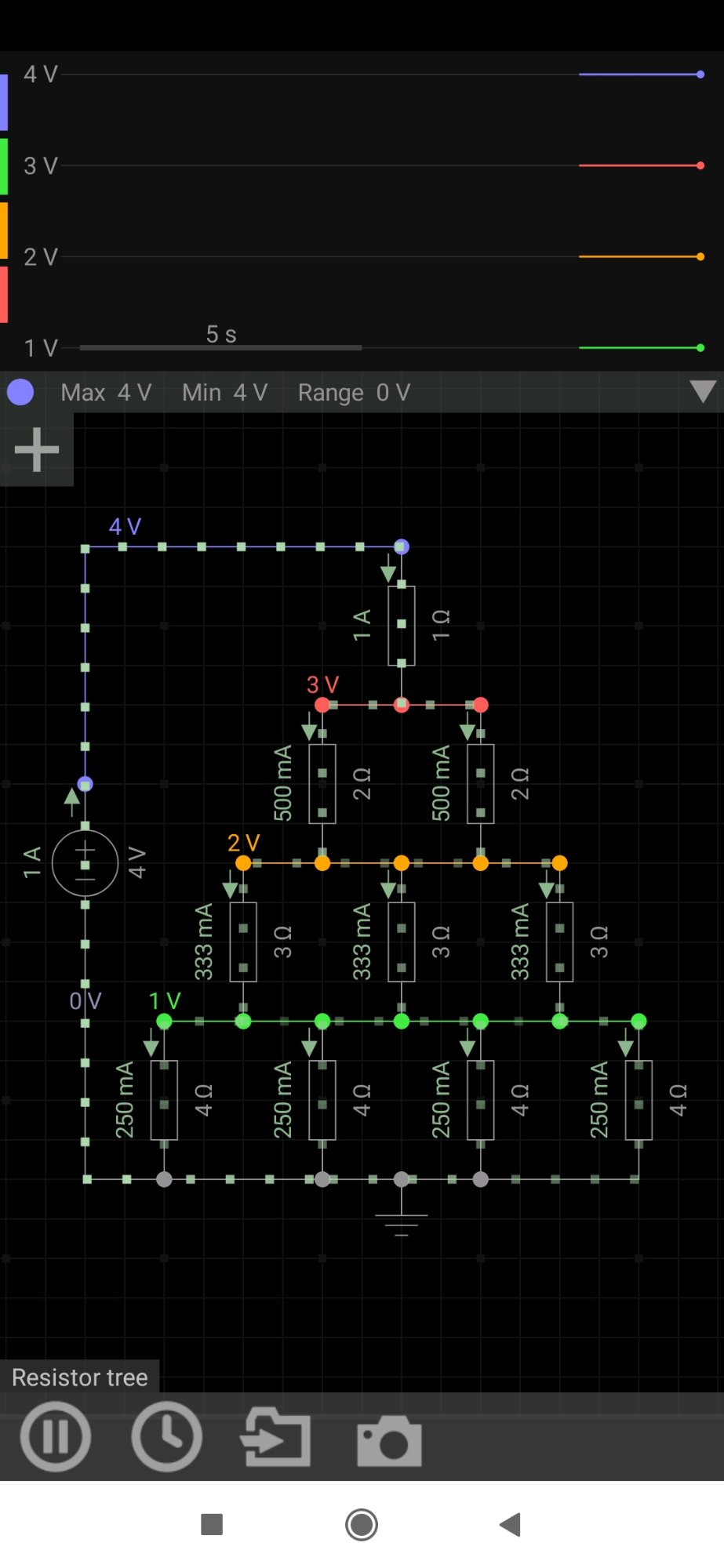

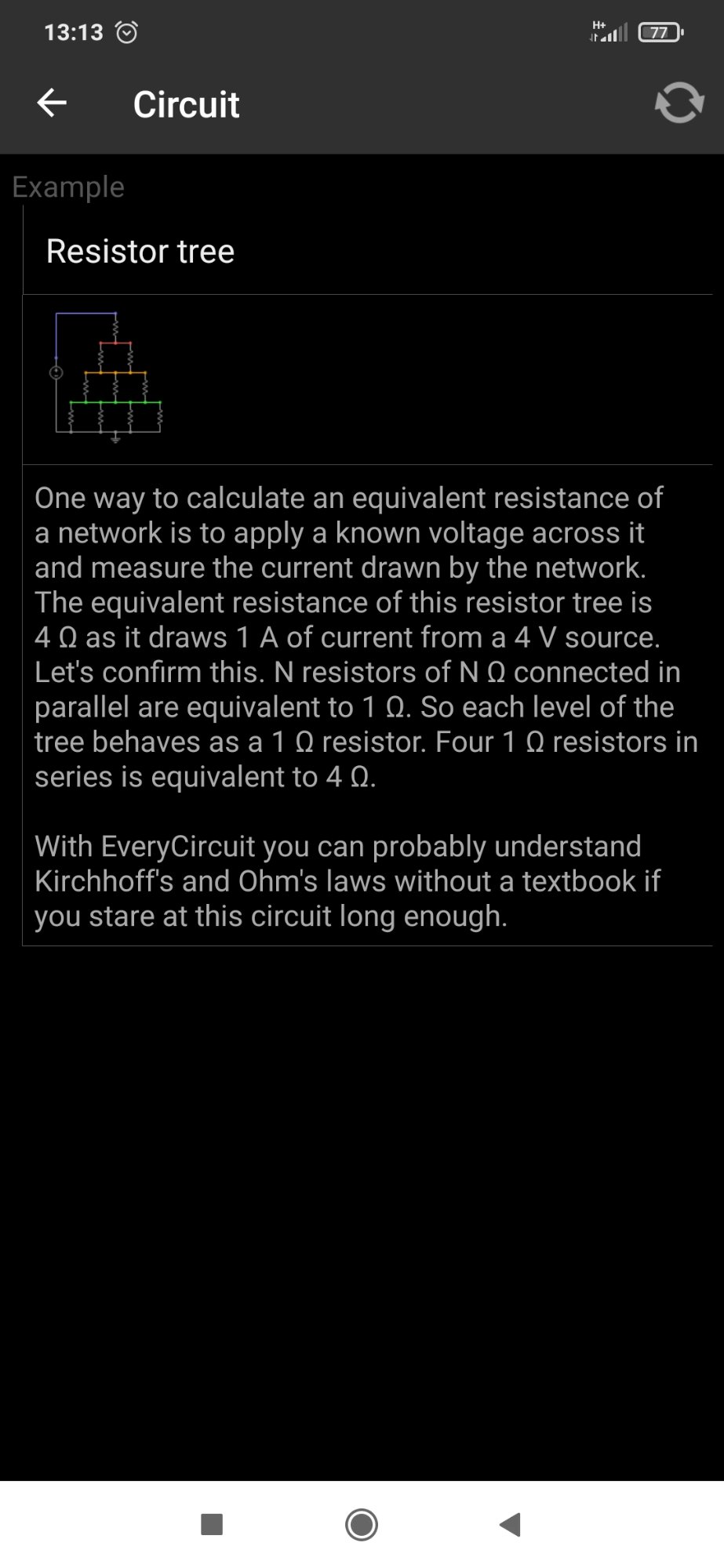

Deesen Kwiecień 25, 2022 Udostępnij Kwiecień 25, 2022 @Gieneq @Treker Wczoraj ich używałem i proste obwody można zrobić w kilka minut, w jednym z nich (2 ostatnie zdjęcia) - EveryCircuit - są też przykładowe schematy z opisami działania. Chyba zagłębię się w temat bardziej. Dziś też zacząłem na laptopie używać Eagle i jeśli chodzi np. o wybór podzespołów czy ogólną funkcjonalność to program na kompie bije te mobilne na głowę. Ale w czasie gdy nie siedzę przed laptopem, to będę sprawdzał te smartfonowe apki. Cytuj Link do komentarza Share on other sites More sharing options...
trainee Kwiecień 25, 2022 Udostępnij Kwiecień 25, 2022 6 godzin temu, Gieneq napisał: sam jakoś nie wierzę że na telefonie da się coś zbudować Ja też jestem na to za stary 😉. Ale postępu nie zatrzymamy. Cytuj Link do komentarza Share on other sites More sharing options...
trainee Kwiecień 25, 2022 Udostępnij Kwiecień 25, 2022 (edytowany) Tak na marginesie i programów na komputery, to zwyczajowo wybieram open source, gdy jest i działa, a jest i działa - KiCad. A do symulacji uwielbiam Paul Faustad's Circuit Simulator, który widziałem też już gdzieś tutaj na forum wspominany. Co prawda w KiCadzie również da się zrobić symulację, ale nie jest to ani tak atrakcyjne ani tak proste. Edytowano Kwiecień 25, 2022 przez trainee Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Kwiecień 25, 2022 Udostępnij Kwiecień 25, 2022 6 minut temu, trainee napisał: A do symulacji uwielbiam Paul Faustad's Circuit Simulator, który widziałem też już gdzieś tutaj na forum wspominany. Co prawda w KiCadzie również da się zrobić symulację, ale nie jest to ani tak atrakcyjne ani tak proste. U mnie zależnie od sezonu, zwykle na początek Falstad, jak coś wymagającego to LTSpice albo TINA Do designu... no cóż EasyEDA 😄 Cytuj Link do komentarza Share on other sites More sharing options...
