Kurs STM32 - #6 - Pomiar napięcia, przetwornik ADC

[Treker (Damian Szymański)]

@Martyna informację na temat częstotliwości pracy tego układu znajdziesz we wcześniejszych częściach kursu, konkretnie tutaj: Kurs STM32 – #3 – Płytka Nucleo, konfiguracja środowiska. Jest tam informacja o 64 MHz.

[Martyna]

@TrekerWięc mimo, że maksymalne taktowanie podane w dokumentacji wynosi 72MHz (Cortex-M3 F1) ta płytka może maksymalnie osiągnąć 64 MHz, przez brak kwarcu i lutowania elementów?

Screen z części: https://forbot.pl/blog/kurs-stm32-2-podstawowe-informacje-o-stm32-id4651

Zastanawiam się też na obliczaniem częstotliwości próbkowania. W dokumentacji(Reference Manual) znalazłam tylko informację o obliczaniu Tconv  - total conversion time.

Nie znalazłam niestety wzorów na obliczanie częstotliwości.

Edytowano Luty 18, 2019 przez Martyna

[Treker (Damian Szymański)]

@Martyna dokładnie tak, 72MHz to maksymalna częstotliwość pracy tego układu, ale na tym konkretnie zestawie jest ona "ograniczona" do 64MHz. Przy okazji polecałbym przesiąść się na nowszą wersję tego kursu tj. tutaj » Kurs STM32 F1, migracja na HAL – #1 – wstęp, spis treści

[gustawdaniel]

Propozycja poprawki:

Zarówno w kodach: "Włączenie przetwornika ADC i kalibracja" jak i "STM32 - pomiar napięcia zewnętrznego" mamy linie:

gpio.GPIO_Pin = GPIO_Pin_3;
gpio.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOA, &gpio);

Jeśli dobrze rozumiem wcześniejsze części to są one niepotrzebne, bo ten pin i mod służą przyjmowaniu przez mikro kontroler sygnałów przez USB przychodzących z komputera.

Podobnie jak włączanie zegarów dla wszystkich portów GPIO można by zastąpić włączeniem ich tylko dla jednego, którego używamy.

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

Czy rozwiązanie dla zadania 6.1 to 1.007 MHz?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Micak]



Natrafiłem na pewien problem, którego nie potrafię rozwiązać. Przy próbie mierzenia napięcia referencyjnego pojawia się błąd w realizacji poniższej linijki kodu:

printf("Adc = %d (%3fV) \n", adc, adc * 3.3f / 4096.0f);

wraz z komentarzem:

The float formatting support (-u_print_float) is not enabled from linker flags

Efektem jest bliżej nieokreślony ciąg znaków na ekranie konsoli, jakieś rady?

[Treker (Damian Szymański)]

@Micak witam na forum 🙂 Czy próbowałeś postąpić zgodnie z treścią tego błędu? Tj. zmienić flagę tego ustawienia w opcjach linkera?

[Micak]

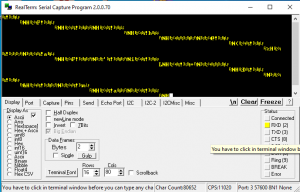

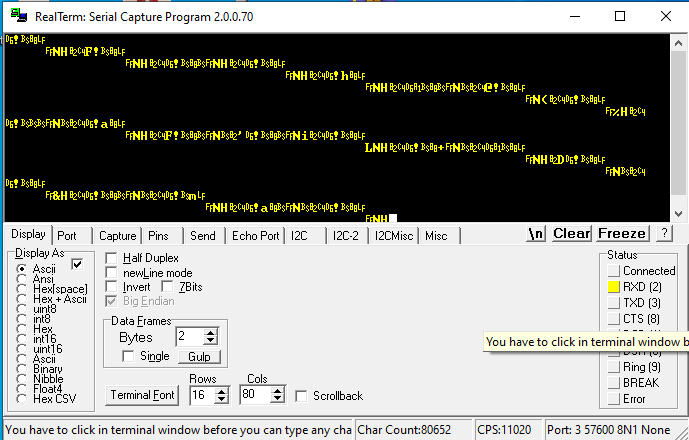

@Treker Dzięki za przywitanie. Poprzedni problem rozwiązałem dodając formułę "-u_printf_float" w opcjach linkera. Niestety to nie rozwiązało problemu i przy kompilacji kodu nadal otrzymuję ciąg niezrozumiałych znaków w konsoli Tera Term. Cały kod kompiluje się bez zastrzeżeń (skopiowany z kursu), nie pojawiają się żadne błędy, przez co trudniej mi zlokalizować problem. Poprzednie wywołania funkcji printf działały dobrze, tylko przy pomiarze napięcia referencyjnego występuje problem



Edytowano Październik 16, 2020 przez Micak

[Treker (Damian Szymański)]

@Micak takie niezrozumiałe znaki to najczęściej problem błędnego ustawienia prędkości transmisji - czy na pewno masz takie same ustawienia w programie wgranym na STM-a oraz w terminalu?

[Micak]

@Treker Gdzieś mi umknęło, żeby zmienić prędkość transmisji w terminalu, błąd naprawiony. Dzięki za pomoc!

[Treker (Damian Szymański)]

@Micak cieszę się, że działa - powodzenia w dalszych eksperymentach 🙂
