Kurs STM32 - #10 - SPI w praktyce, wyświetlacz graficzny

[RexJoker]

Hej.

Czy wiecie może jak naprawić by wszystkie dane jakie wpisuje do np. funkcji lcd_draw_text() nie były poprzesuwane w prawo? Nie mam pojecia dlaczego ale wszystko to co tutaj robilem z tym kursem było przesuwane (Poczynając od obrazka forbot do napisów forbot!) .

[Treker (Damian Szymański)]

RexJoker, czy to jest dokładnie ten sam moduł, który używany był w kursie? Wygląda jakbyś miał źle skonfigurowany moduł np. wybrany wyświetlacz o innej rozdzielczości.

[RexJoker]

Kupiłem zestaw forbota z rozszerzoną wersja. To co pisze na opakowaniu po wyswietlaczu to : Wyswietlacz

[Treker (Damian Szymański)]

RexJoker, jeśli kupiłeś zestaw, to wyświetlacz na pewno jest odpowiedni. Hmm, do tej pory nikt nie zgłaszał tego problemu, więc gotowego przepisu nie mam, jak to rozwiązać. Sprawdzałem wszystkie kody i u mnie działały poprawnie. Podeślę zaraz temat do autora kursu - może będzie miał pomysł, w czym jest problem 🙂

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Treker (Damian Szymański)]

RexJoker, ok - wracam po krótkiej naradzie 🙂 Wklej proszę swój program, który wgrywasz (dokładnie taki sam) + wypisz połączenia między wyświetlaczem, a płytką. Zrobię identycznie u siebie (bazując na Twoim opisie). Jeśli u mnie zadziała poprawnie, to będziemy wiedzieć, że winny jest LCD i go wtedy wymienimy 🙂

[B1LLy]

Czy ktoś napotkał problem, w którym wyświetlacz pokazywał wszystko tj odwrócone ? Gdy próbuję wyświetlić obrazek, to wygląda tak jakby lewa strona zamieniła się z prawą. W przypadku obracającej się linii dzieje się już kompletny syf.

[Treker (Damian Szymański)]

B1LLy, witam na forum 🙂 Do tej pory nikt nie zgłaszał takich problemów. Czy korzystasz na pewno z tego samego wyświetlacza? Pytam, ponieważ nie widzę, aby na Twój adres email był zarejestrowany zestaw do tego kursu - stąd nie wiemy na czym dokładnie uruchamiasz przykłady 😉

[radek04]

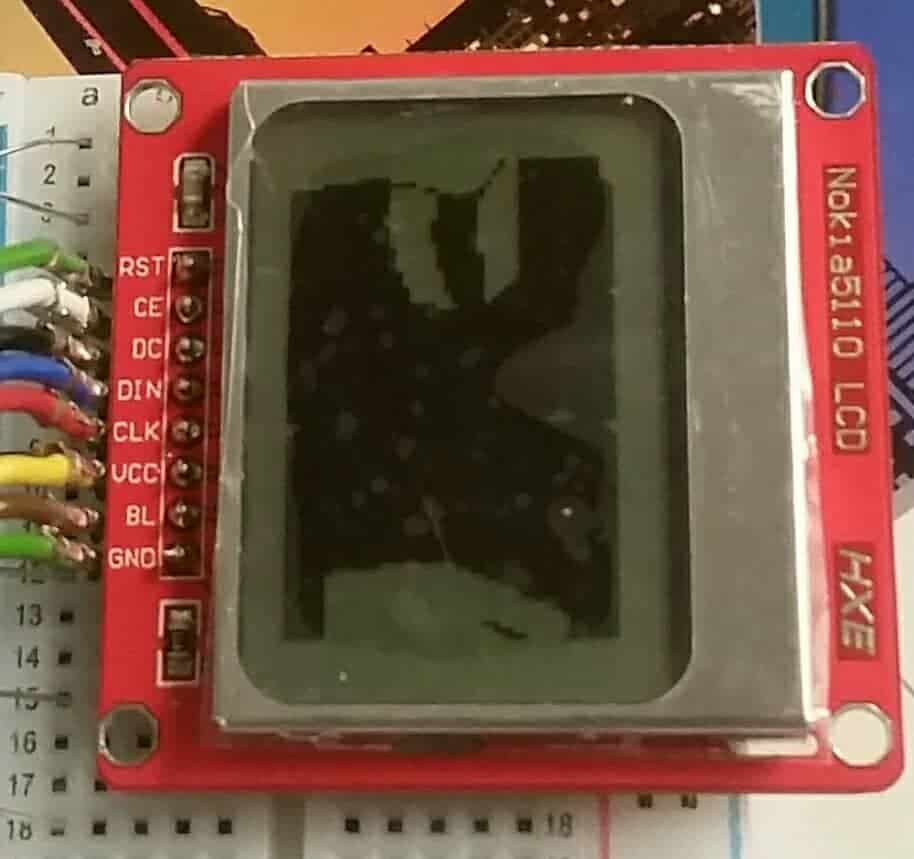

Problem identyczny, jak powyżej - odwrócone strony. Wyświetlacz nieco inny, ale niby też 5110

Jakieś pomysły?

[Treker (Damian Szymański)]

radek04, _kursSprzet

[radek04]

Nie chcę zakładać nowego tematu, bo problem dotyczy tego samego odcinka kursu i takiego samego sprzętu. Poza samym wyświetlaczem, który jest identyczny z tym z kursu (akurat jego nie kupowałem razem z STM, bo już taki miałem), cały sprzęt mam ze sklepu Botland, a i problem jest identyczny, jak w kilku przykładach wcześniej (np. napisy od połowy wyświetlacza). Jeśli ktoś już się uporał z problemem, zapewne i mnie mógłby pomóc.

[deshipu]

Skoro działa inaczej, to widocznie nie jest identyczny. Wygląd zewnętrzny o niczym nie świadczy. Nie chcesz zakładać nowego wątku, to trudno, w końcu to nie my chcemy od ciebie pomocy.

[radek04]

Oczywiście mogę założyć nowy temat, to nie jest problem.

Pisałem tutaj dlatego, że RexJoker i B1LLy w tym artykule wspominali o takim samym problemie, a zastosowany kod to wprost kopia z kursu "Kurs STM32 - #10 - SPI w praktyce, wyświetlacz graficzny". Obrazek, który dołączyłem, to oczywiście logo Forbot (zamienione stronami lewą i prawą).

[radek04]

Problem z przesunięciem poziomym wyświetlacza rozwiązało ustawienie innego kontrastu. Nie mam pojęcia, dlaczego, ale zmiana kontrastu z 0x2f na np. 0x6f lub 0x7f rozwiązuje problem. Mniejsza wartość - przesunięcie w lewo; większa - w prawo.

[MaciejZyskowski]

Cześć.

Czy moglibyście wyjaśnić mi jak działa funkcja lcd_draw_text?

void lcd_draw_text(int row, int col, const char* text)
{
 int i;
 uint8_t* pbuf = &lcd_buffer[row * 84 + col];
 while ((*text) && (pbuf < &lcd_buffer[LCD_BUFFER_SIZE - 6]))
	 {
		 int ch = *text++;
		 const uint8_t* font = &font_ASCII[ch - ' '][0];

		 for (i = 0; i < 5; i++)
			 {
				 *pbuf++ = *font++;
			 }
		 *pbuf++ = 0;
	 }
}

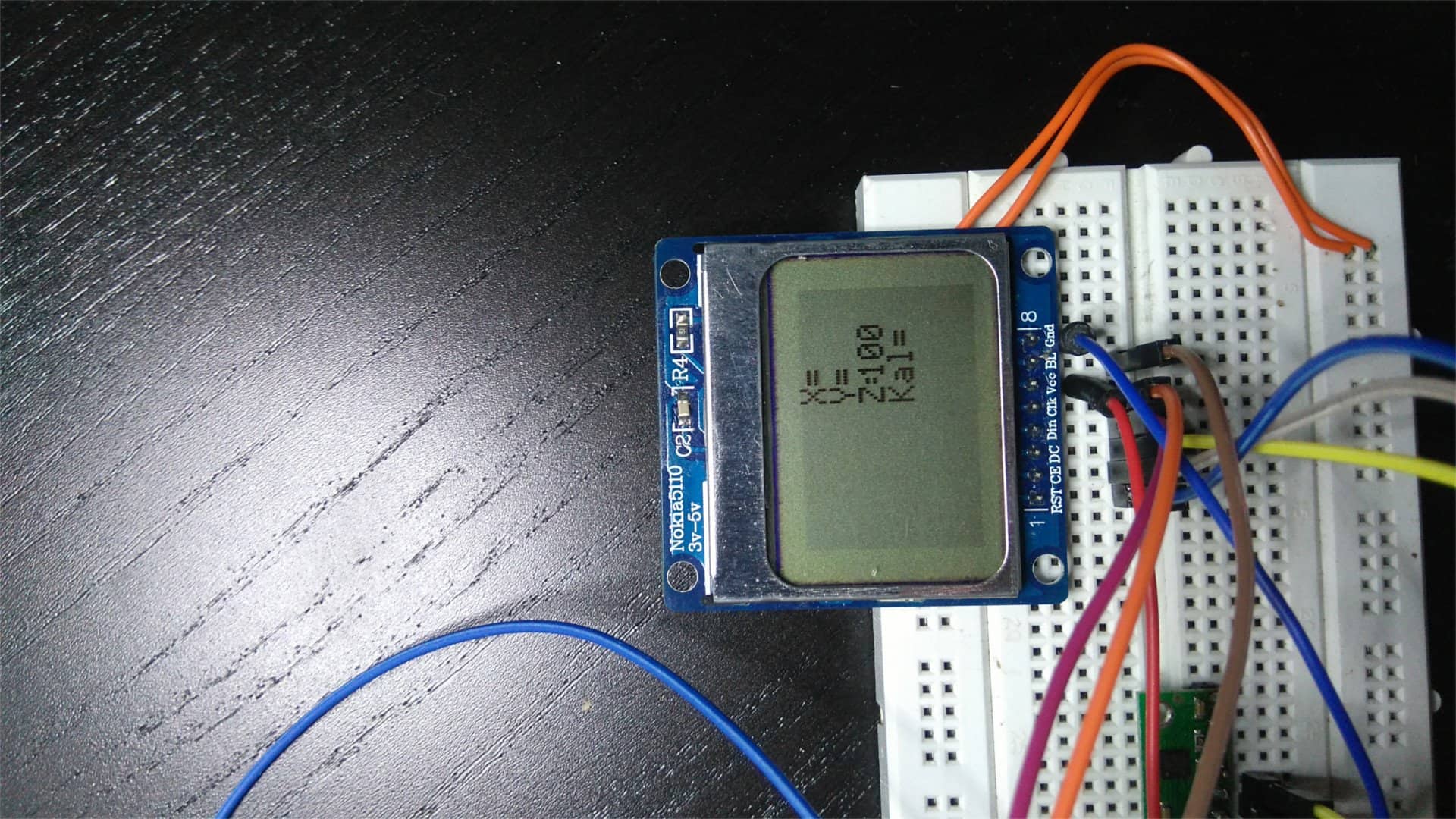

Podczas wywołania funkcji w następujący sposób lcd_draw_text(0, 0, "c"); na wyświetlaczu pojawia się litera c w pożądanym miejscu. Natomiast jeżeli chcę "wrzucić" w miejsce "c" jakąkolwiek zmienną char w rezultacie dostaje szlaczki. Przykładowo:

char x = "c";
lcd_draw_text(0, 0, x);

Trochę się tutaj zagubiłem i owszem, robię właśnie zadanie 10.2. 🙂

[marek1707]

Stała "c" w wywołaniu funkcji lcd_draw_text() nie jest typu char - użyłeś przecież cudzysłowu zamiast apostrofów a to nie to samo. Funkcja nie drukuje pojedynczych liter tylko ich ciągi (stringi) więc oczekuje wskaźnika na string. Te w języku C zakończone są bajtem 0. Powołując zmienną typu char i próbując wpisać do niej 2-bajtowy string zawierający literę c i bajt 0 już popełniasz błąd. A przekazując wartość zmiennej do funkcji robisz błąd już kolosalny. Oj, przydałoby się powtórzenie kursu C bo nie wygląda jakbyś rozumiał co się dzieje w Twoim programie.

To powinno być jakoś tak:

char x[] = "A kuku!";
lcd_draw_text(0, 0, x);

Tutaj masz tablicę znaków przechowującą string a tablice przekazywane są do funkcji (w C) właśnie poprzez wskaźnik, więc teraz samo x w argumencie wywołania oznacza wskazanie miejsca w pamięci a nie ten ciąg literek.
