Kurs Arduino II - #2 - diody RGB (tradycyjne oraz WS2812)

StefanekP · Wrzesień 16, 2021

11 godzin temu, ethanak napisał:

jeśli diody są programowalne to trzeba je po prostu odpowiednio zaprogramować

Dzięki wcześniej na to nie wpadłem. Czyli wystarczy w programie zmniejszyć jasność wszystkich używanych kolorów?

ethanak · Wrzesień 16, 2021

40 minut temu, StefanekP napisał:

wystarczy w programie zmniejszyć jasność wszystkich używanych kolorów?

Na to wygląda

_LM_ · Wrzesień 16, 2021

50 minut temu, StefanekP napisał:

Czyli wystarczy w programie zmniejszyć jasność wszystkich używanych kolorów?

Jeśli chcesz uzyskać równomierne rozłożenie kolorów konieczne jest użycie korekcji gamma, inaczej wraz ze zmianą jasności będzie zmieniała się barwa paska.

link1 i dość obszerny artykuł

ethanak · Wrzesień 16, 2021

25 minut temu, _LM_ napisał:

konieczne jest użycie korekcji gamma

Na początek wystarczy zwykłe zmniejszenie jasności, a czy korekcja będzie potrzebna to zależy od uzyskanego efektu.

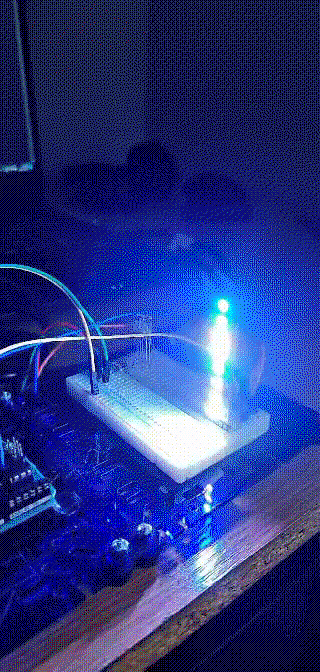

Sol-Lex · Październik 6, 2021

Taki mix wszystko działa tak jak chciałem ale :

#include <Adafruit_NeoPixel.h> //Dołączenie biblioteki

//Konfiguracja linijki
Adafruit_NeoPixel linijka = Adafruit_NeoPixel(8, A0, NEO_GRB + NEO_KHZ800);

void setup() {
  linijka.begin(); //Inicjalizacja
  linijka.show();
}

void loop() {
  int i = 0;
  int a = 0;
  int b = 0;
  int c = 0;
  int q = 0;

  for (q = 0; q < 10; q++) { // pętla wykona się 10 razy diody migają
    for (i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(0, 0, 55)); //Dioda nr i świeci na wybrany kolor

    }
    linijka.show();
    delay(200);

    for (i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(55, 0, 0)); //Dioda nr i świeci na wybrany kolor
    }

    linijka.show();
    delay(200);

    for (i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(0, 55, 0)); //Dioda nr i świeci na wybrany kolor

    }
    linijka.show();
    delay(200);


  }
  linijka.clear();
  for (i = 0; i < 8; i++) {
    for (a = 0; a < 255; a = a + 15) {

      linijka.setPixelColor(i, linijka.Color(a, 0, 0)); //Dioda nr i świeci na wybrany kolor i zmienia jasność
      linijka.show();
      delay(10);
    }
    linijka.clear();
    linijka.setPixelColor(0, linijka.Color(10, 0, 0));
    linijka.show();


    for (b = 0; b < 255; b = b + 15) {

      linijka.setPixelColor(i, linijka.Color(0, b, 0)); //Dioda nr i świeci na wybrany kolor i zmienia jasność
      linijka.show();
      delay(10);
    }
    linijka.clear();
    linijka.setPixelColor(1, linijka.Color(0, 10, 0));
    linijka.show();

    for (c = 0; c < 255; c = c + 15) {

      linijka.setPixelColor(i, linijka.Color(0, 0, c)); //Dioda nr i świeci na wybrany kolor i zmienia jasność
      linijka.show();
      delay(10);
    }
    linijka.clear();
    linijka.setPixelColor(2, linijka.Color(0, 0, 10));
    linijka.show();


    for (a = 0; a < 255; a = a + 15) {

      linijka.setPixelColor(i, linijka.Color(a, 0, 0)); //Dioda nr i świeci na wybrany kolor i zmienia jasność
      linijka.show();
      delay(10);
    }
    linijka.clear();
    linijka.setPixelColor(3, linijka.Color(10, 0, 0));
    linijka.show();


    for (b = 0; b < 255; b = b + 15) {

      linijka.setPixelColor(i, linijka.Color(0, b, 0)); //Dioda nr i świeci na wybrany kolor i zmienia jasność
      linijka.show();
      delay(10);
    }
    linijka.clear();
    linijka.setPixelColor(4, linijka.Color(0, 10, 0));
    linijka.show();


    for (c = 0; c < 255; c = c + 15) {

      linijka.setPixelColor(i, linijka.Color(0, 0, c)); //Dioda nr i świeci na wybrany kolor i zmienia jasność
      linijka.show();
      delay(10);
    }
    linijka.clear();
    linijka.setPixelColor(5, linijka.Color(0, 0, 10));
    linijka.show();


    for (a = 0; a < 255; a = a + 15) {

      linijka.setPixelColor(i, linijka.Color(a, 0, 0)); //Dioda nr i świeci na wybrany kolor i zmienia jasność
      linijka.show();
      delay(10);
    }
    linijka.clear();
    linijka.setPixelColor(6, linijka.Color(10, 0, 0));
    linijka.show();


    for (b = 0; b < 255; b = b + 15) {

      linijka.setPixelColor(i, linijka.Color(0, b, 0)); //Dioda nr i świeci na wybrany kolor i zmienia jasność
      linijka.show();
      delay(10);
    }
    linijka.clear();
    linijka.setPixelColor(7, linijka.Color(0, 10, 0));
    linijka.show();


    for (c = 0; c < 255; c = c + 15) {

      linijka.setPixelColor(i, linijka.Color(0, 0, c)); //Dioda nr i świeci na wybrany kolor i zmienia jasność
      linijka.show();
      delay(10);
    }
    linijka.clear();
    linijka.setPixelColor(8, linijka.Color(0, 0, 10));
    linijka.show();


  }
  linijka.clear();

  for (i = 8; i >= 0; i--) {
    if (i < 3) {
      linijka.setPixelColor(i, linijka.Color(0, 0, 55)); //Zapalają się 2 diody
    } else {
      linijka.setPixelColor(i, linijka.Color(55, 0, 0)); //Zapalają się 3 diody
    }

    if (i > 5) {
      linijka.setPixelColor(i, linijka.Color(0, 55, 0)); //Zapalają się 3 diody
    }

    linijka.show();
    delay(500);
  }
  linijka.clear();
  for (int i = 0; i < 8; i++) {  // zapalają się pokolei 3 kolory
    linijka.setPixelColor(i, linijka.Color(0, 55, 0));

    linijka.show();

    delay(500);
  }
  for (int i = 8; i >= 0; i--) {
    linijka.setPixelColor(i, linijka.Color(55, 0, 0));

    linijka.show();

    delay(500);
  }
  for (int i = 0; i < 8; i++) {
    linijka.setPixelColor(i, linijka.Color(0, 0, 55));

    linijka.show();

    delay(500);
  }
}

Ma ktoś pomysł jak zastąpić powtarzający się kod (chodzi mi o część odpowiedzialną za rozjaśnianie diody i jednoczesne kolejne zapalanie się diod)

Pierunek · Lipiec 6, 2022

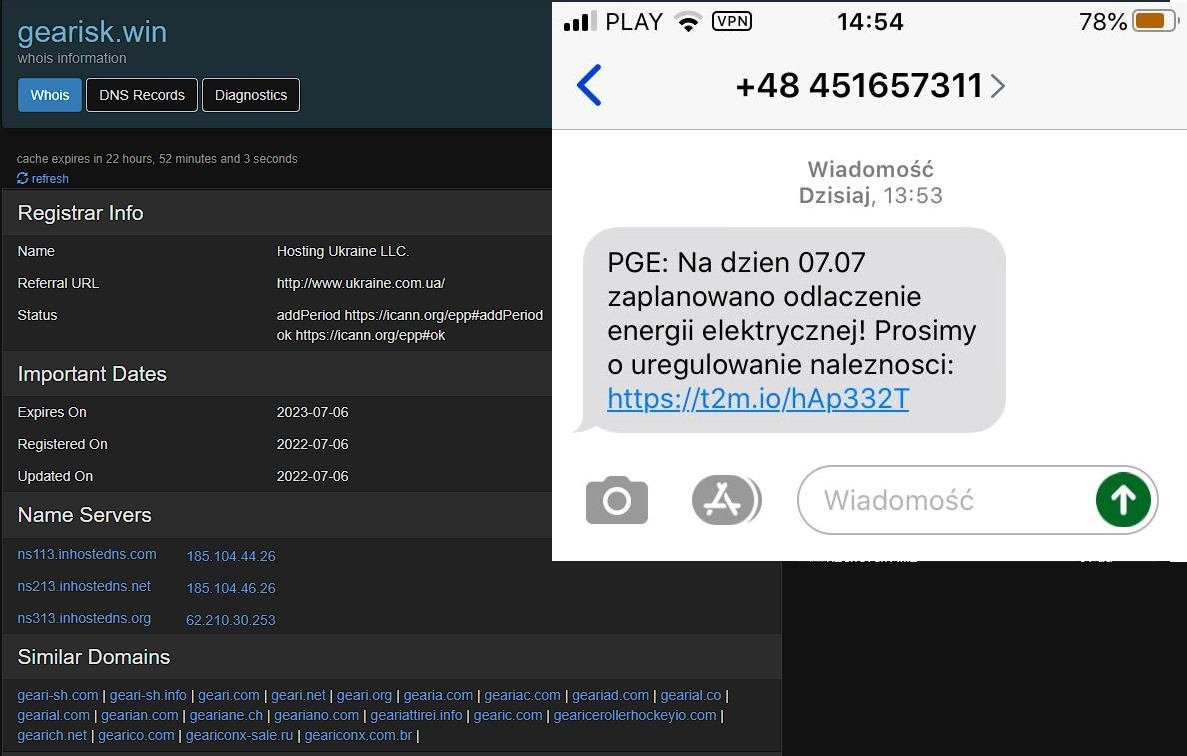

Okej zaliczone YT 1 YT 2 i mały bonusik od panów ze wschodu , podobno jestem zadłużony

oczywiście jak jak bywa w takich scamach nie przechodzi dalej jak się wymyślony kod potw. próbuje wpisać na końcu tej ściemy z linku

zsakul009 · Lipiec 6, 2022

       for(int i=255; i>100 ; i--)
       {
          strip2.setBrightness(i);
          strip2.show();
          delay(10);
       }

wie ktoś dlaczego jasność zamiast spadać do 100 spada do zera? getBrightness niby wykrywa 100, ale ledy gasną całkiem. Dopiero przy 150 świecą jak przy 50 wywołanych nie przez pętle for tylko normalnie.

trainee · Lipiec 6, 2022

39 minut temu, zsakul009 napisał:

wie ktoś dlaczego jasność zamiast spadać do 100 spada do zera? getBrightness niby wykrywa 100, ale ledy gasną całkiem. Dopiero przy 150 świecą jak przy 50 wywołanych nie przez pętle for tylko normalnie.

Nie używałem tej biblioteki, ale z ciekawości popatrzyłem w jej kod i setBrightness(). Z tego co widzę, tak jak to jest zaimplementowane w niej, po prostu nie ma szans działać. Ustawianie jasności w niej polega na w rzeczywistości na zmianie wartości zapalonych "pikseli". Obliczenia są z zaokrągleniami. I z każdym wywołaniem narasta błąd tych obliczeń. Przykładowo dla piksela, którego kolor był ustawiony na (155, 155, 155), wywołanie setBrightness(50) da w pamięci wartość (30, 30, 30). Ale gdy zacznie się wywoływać w pętli setBrightness() od 255 w dół, to wartość (30, 30, 30) zostanie osiągnięta już przy setBrightness(130).

Można użyć metody getPixels(), by dostać się do jej tablicy pikseli i wyświetlać sobie wartości z niej, by zaobserwować to zjawisko w praktyce.

Zresztą jest na ten temat uwaga w kodzie:

Cytat

This was intended for one-time use in one's setup() function, not as an animation effect in itself. Because of the way this library "pre-multiplies" LED colors in RAM, changing the brightness is often a "lossy" operation -- what you write to pixels isn't necessary the same as what you'll read back. Repeated brightness changes using this function exacerbate the problem. Smart programs therefore treat the strip as a write-only resource, maintaining their own state to render each frame of an animation, not relying on read-modify-write.

Edytowano Lipiec 6, 2022 przez trainee

zsakul009 · Lipiec 7, 2022

Dzięki! Rozwiązałem wczoraj problem poprzez dodanie fill() w pętli. Nie wiedziałem dlaczego nie działa to bez tego, a ty mi to wyjaśniłeś za co badzo ci dziękuję!

Verg · Luty 10, 2023

Pytanie: Gdzie wpiety jest ten kondensator ? Ma byc on wpiety miedzy 5V a pin na led 4-7VDC ?

Treker · Luty 12, 2023

@Verg witam na forum Kondensator najlepiej podłączyć przy samej linijce z diodami - konkretnie do GND oraz 4-7V, czyli po prostu do zasilania tego modułu.

itischrisd · Lipiec 24, 2023

Super ćwiczenie na początek kursu! Jako informatyk z wykształcenia i zawodu muszę powiedzieć, że taka praca z Arduino, która jest bardziej "software-driven" zdecydowanie bardziej mi odpowiada Jak tylko zobaczyłem, że układ wystarczy zestawić raz, a jego pracę można dowolnie dostosowywać z poziomu IDE, do głowy przyszła mi masa pomysłów. A pierwszy z nich - dyskoteka

Treker · Lipiec 25, 2023

@itischrisd miło słyszeć, że się podoba! Życzę powodzenia w dalszych eksperymentach z elektroniką w praktyce

Sito89 · Styczeń 18, 2024

Link do filmu - mój efekt LED

Poniżej kod:

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel linijka = Adafruit_NeoPixel(8, A0, NEO_GRB + NEO_KHZ800);

void setup() {
  linijka.begin();
  linijka.show();  // put your setup code here, to run once:

  linijka.setPixelColor(0, linijka.Color(0, 255, 0));
  linijka.show();
}

void loop() {
  int i = 0;
  for (i = 0; i < 10; i++) {
    if (i < 3) {
      linijka.setPixelColor(i, linijka.Color(50, 0, 0));
    }
    else if (i >= 3 && i < 5) {
      linijka.setPixelColor(i, linijka.Color(0, 50, 0));
    }
    else {
      linijka.setPixelColor(i, linijka.Color(0, 0, 50));
    }
    linijka.show();
    linijka.setPixelColor(i - 2, linijka.Color(0, 0, 0));
    delay(100);
  }
  linijka.clear();
}

Danyeru · Styczeń 20, 2024

W końcu znalazłem chwilę, to czas lecieć z dalszą częścią kursu.

Mój potworek do linijki:

#include <Adafruit_NeoPixel.h>

// Konfiguracja linijki
Adafruit_NeoPixel linijka = Adafruit_NeoPixel(8, A0, NEO_GRB + NEO_KHZ800);

void setup() {
  linijka.begin();
  linijka.show();
}

void loop() {
  int kroki[24][8] = { //Tablica przechowująca jasności diod na poszczególnych etapach
    {255, 15, 15, 15, 15, 15, 15, 15},
    {100, 255, 15, 15, 15, 15, 15, 15},
    {50, 100, 255, 15, 15, 15, 15, 15},
    {25, 50, 100, 255, 15, 15, 15, 15},
    {15, 25, 50, 100, 255, 15, 15, 15},
    {15, 15, 25, 50, 100, 255, 15, 15},
    {15, 15, 15, 25, 50, 100, 255, 15},
    {15, 15, 15, 15, 25, 50, 100, 255},
    {15, 15, 15, 15, 15, 25, 50, 100},
    {15, 15, 15, 15, 15, 15, 25, 50},
    {15, 15, 15, 15, 15, 15, 15, 25},
    {15, 15, 15, 15, 15, 15, 15, 15},
    {15, 15, 15, 15, 15, 15, 15, 255},
    {15, 15, 15, 15, 15, 15, 255, 100},
    {15, 15, 15, 15, 15, 255, 100, 50},
    {15, 15, 15, 15, 255, 100, 50, 25},
    {15, 15, 15, 255, 100, 50, 25, 15},
    {15, 15, 255, 100, 50, 25, 15, 15},
    {15, 255, 100, 50, 25, 15, 15, 15},
    {255, 100, 50, 25, 15, 15, 15, 15},
    {100, 50, 25, 15, 15, 15, 15, 15},
    {50, 25, 15, 15, 15, 15, 15, 15},
    {25, 15, 15, 15, 15, 15, 15, 15},
    {15, 15, 15, 15, 15, 15, 15, 15}
  };

  for (int step = 0; step < 24; step++) { //pętla wykonująca 24 kroki
    linijka.clear();
    for (int i = 0; i < 8; i++) { //pętla zapalająca kolejne diody w każdym kroku
      linijka.setPixelColor(i, linijka.Color(kroki[step][i], 0, 0)); //wartości jasności diody pobrane z tablicy dla aktualnej wartości zmiennych w pętli
    }
    linijka.show();
    delay(50);
  }

  for (int b = 0, b2 = 15; b < 15; b++, b2--) { //pętla płynnie zmieniająca kolory, b2 jasność bieżąca, b jasność zadana
      linijka.clear();
    for (int i = 0; i < 8; i++) {
        linijka.setPixelColor(i, linijka.Color(b2, b, 0));
    }
      linijka.show();
      delay(50);
    }

  for (int step = 0; step < 24; step++) {
    linijka.clear();
    for (int i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(0, kroki[step][i], 0));
    }
    linijka.show();
    delay(50);
  }

  for (int b = 0, b2 = 15; b < 15; b++, b2--) {
      linijka.clear();
    for (int i = 0; i < 8; i++) {
        linijka.setPixelColor(i, linijka.Color(0, b2, b));
    }
      linijka.show();
      delay(50);
  }

  for (int step = 0; step < 24; step++) {
    linijka.clear();
    for (int i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(0, 0, kroki[step][i]));
    }
    linijka.show();
    delay(50);
  }

  for (int b = 0, b2 = 15; b < 15; b++, b2--) {
      linijka.clear();
    for (int i = 0; i < 8; i++) {
        linijka.setPixelColor(i, linijka.Color(b, b, b2));
    }
      linijka.show();
      delay(50);
  }

  for (int step = 0; step < 24; step++) {
    linijka.clear();

    for (int i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(kroki[step][i], kroki[step][i], 0));
    }
    linijka.show();
    delay(50);
  }

  for (int b = 0, b2 = 15, c = 15; b < 15; b++, b2--) { //Przy 3 diodach musiały nastąpić 3 zmienne... c zmienna dla jasności, której nie będziemy zmieniać w pętli
    linijka.clear();
    for (int i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(c, b2, b));
    }
    linijka.show();
    delay(50);
  }

  for (int step = 0; step < 24; step++) {
    linijka.clear();
    for (int i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(kroki[step][i], 0, kroki[step][i]));
    }
    linijka.show();
    delay(50);
  }

  for (int b = 0, b2 = 15, c = 15; b < 15; b++, b2--) {
      linijka.clear();
    for (int i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(b2, b, c));
    }
    linijka.show();
    delay(50);
  }

  for (int step = 0; step < 24; step++) {
    linijka.clear();
    for (int i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(0, kroki[step][i], kroki[step][i]));
    }
    linijka.show();
    delay(50);
  }

  for (int b = 0, b2 = 15, c = 15; b < 15; b++, b2--) {
    linijka.clear();
    for (int i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(b, c, c));
    }
    linijka.show();
    delay(50);
  }

  for (int step = 0; step < 24; step++) {
    linijka.clear();
    for (int i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(kroki[step][i], kroki[step][i], kroki[step][i]));
    }
    linijka.show();
    delay(50);
  }

  for (int b = 0, b2 = 15, c = 15; b < 15; b++, b2--) {
    linijka.clear();
    for (int i = 0; i < 8; i++) {
      linijka.setPixelColor(i, linijka.Color(c, b2, b2));
    }
    linijka.show();
    delay(50);
  }
}

Kurs Arduino II - #2 - diody RGB (tradycyjne oraz WS2812)

Pomocna odpowiedź

StefanekP

ethanak

_LM_

ethanak

Sol-Lex

Pierunek

zsakul009

trainee

zsakul009

Verg

Treker (Damian Szymański)

itischrisd

Treker (Damian Szymański)

Sito89

Danyeru

Bądź aktywny - zaloguj się lub utwórz konto!

Utwórz konto w ~20 sekund!

Zaloguj się

Quizy

Najnowsze posty w innych tematach

problem z czytnikiem RFID

Darmowy edytor kodu w języku Pascal dla mikrokontrolerów AVR 1 2

Ciekawe filmy (elektronika, mechanika, robotyka) 1 2 3 4 62

Przetwornica 12-230 V. Ogólne uwagi co do poprawności schematu 1 2 3 4 12

[STM32F411 + HAL] Ustawianie i wyzwalanie transmisji SPI po DMA

Inne
