Budowa stacjonarnego miernika prędkości z wyświetlaczem.

[marek1707]

Przecież to robił jakiś dyletant 😥

1. Przy sygnale z tego radaru prosty program mierzący częstotliwość nigdy nie będzie działał poprawnie bo w skomplikowanym sygnale nie da się wyznaczyć częstotliwości podstawowej przez detekcję przejść przez jakiś poziom - tak jak robi to każde wejście cyfrowe Arduino.

2. Chyba nawet nie zrozumiał wykresów ch-k kierunkowych anteny i zasady działania semeo radaru bo machał ręką w najgłupszy możliwy sposób - w poprzek anteny. Przecież radar mierzy prędkość w kierunku od-do anteny. Takie wyniki jak te na ekranie równie dobrze mogę wypisywać z generatora liczb pseudolosowych random(). Będą miały taką samą wartość informacyjną.

Jednak czuję, że nie przekonam Cię bo skoro coś istnieje na filmiku, to pewnie zadziała tak jak sobie tego życzysz. W każdym razie wzmacniacz musisz zrobić - to pewne. Gdy już go uruchomisz i obejrzysz sygnał zbliżającego się pojazdu na oscyloskopie i wciąż nie będziesz zniechęcony - daj znać. Pomyślimy co dalej.

W miarę możliwości złapię sygnał samochodu z tego czujnika i go tu wrzucę. Pomyślisz czy da się w nim zmierzyć częstotliwość przez dyskryminację amplitudy i zliczanie tak powstałych impulsów, OK?

[Raf_Tech]

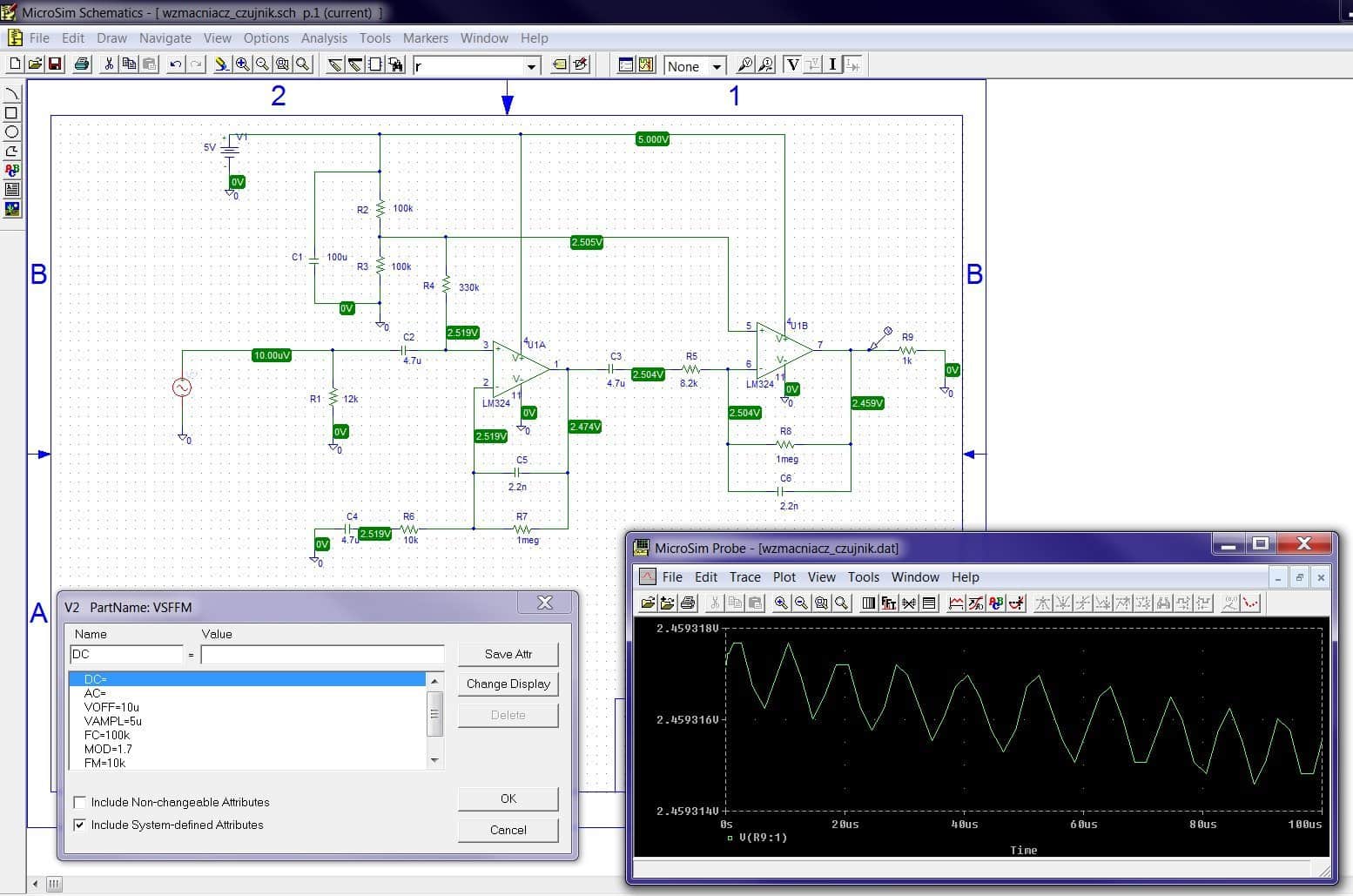

Nie mam jeszcze wszystkich elementów do wzmacniacza, ale postanowiłem zrobić małą symulację tegoż w pspice. Wynik:

Jak widać wzmocnienie z 10uV na 2,5V. Reszta parametrów źródła też podana.

EDIT:

Chyba zbyt późna pora na to i chyba źle to zinterpretowałem. Są w tym układzie dwa wzmacniacze, więc napięcie powinno rosnąć na każdym z nich.

[marek1707]

Już się nie pogrążaj. Wzmocnienie pierwszego stopnia to (1M/10k)+1=101, drugiego 1M/8k2=122. Razem daje to ponad 12 tysięcy. Z 10uV na wejściu powinieneś więc dostać 120mV na wyjściu. Przyłóż się, bo nawet mając symulator korzystasz z niego jak z młotka do malowania ściany.

Twoje 2.5V to składowa stała, równa napięciu masy pozornej wyznaczonej przez dzielnik R2/R3. R1 jest zupełnie zbędny bo nie wpływa na sygnał napięciowy źródła V0 o zerowej rezystancji wyjściowej, chyba że ustawiłeś inną. Swoją drogą C1 wpiąłeś bez sensu, nic tam po nim. W oryginale filtruje napięcie 2.5V i wtedy ma to sens. A cały dzielnik R2/R3/C1 jest tu na plaster, wystarczyło wstawić tam źródło V=2.5V - przecież to symulator, nie musisz sprawdzać działania dzielnika rezystorowego.

Przy okazji zdejmij ch-ki częstotliwościowe toru zastanawiając się (jeśli nie umiesz policzyć) od których elementów zależy dolna a od których górna częstotliwość pasma przenoszenia tego wzmacniacza. Za chwilę będziesz je dobierał żeby tłumić zakłócenia i ograniczyć pracę wzmacniacza tylko do interesującego Cię zakresu prędkości.

--------------------

EDIT: Znajdź w danych katalogowych jaki jest GBP (Gain-Bandwidth Product,, Unity Gain itp) wzmacniaczy 324 i zastanów się jakie pasmo mogą mieć stopnie na nich zbudowane przy wzmocnieniach rzędu 100. Nie mówiąc już o elementach dodatkowo je ograniczających od góry i od dołu (które to?). Tymczasem Ty podajesz na wejście tego toru 100kHz i oczekujesz sensownego wzmocnienia 🤯 To jakich częstotliwości lub prędkości obiektów z radaru się spodziewasz???

Czy zajrzałeś do czegokolwiek traktującego o podstawowych układach pracy i parametrach stopni na wzmacniaczach operacyjnych? Przecież nikt tego za Ciebie nie zrobi.

EDIT2: Symulator wyznacza i pokazuje Ci tzw. operating point czyli napięcia stałe węzłów, panujące w stanie ustalonym. To nie jest wzmacniacz prądu stałego, stopnie sprzężone są zmiennoprądowo, prawda? Napięcie stałe będzie więc na każdym wejściu i wyjściu podobne i bardzo bliskie napięciu masy pozornej - i dobrze. Ty musisz obserwować nałożone na nie składowe zmienne - tylko te są wzmacniane.
