Kilka pytań o serwomechanizmy - manipulator

[Fotuaba]

Witam,
Mam kilka pytań odnośnie:

1. Czym się różni serwo MG 995 od inaczej nazwanego dostepnego w sklepie MG 995 robot standart 180? (Ja różnic nie widze xd)

2. Czy ktoś przerabiał serwo MG 995 na obuosiowe do manipulatora?

3. Jak obustronnie osadzić ramię manipulatora bez przeróbki dodawania osi z drugiej strony serwa?

Z gory dzieki za odpowiedzi, oglądnąłem pare tematów na forum ale proszę jeżeli ktoś ma o jakieś ciekawe zdj, łączenia ramion manipulatora.

[deshipu]

Witam,

Nie, to my witamy.

Mam kilka pytań odnośnie:

1. Czym się różni serwo MG 995 od inaczej nazwanego dostepnego w sklepie MG 995 robot standart 180? (Ja różnic nie widze xd)

Trudno powiedzieć nie wiedząc o jakim sklepie mówisz. Z tego, co piszesz, różnią się co najmniej nazwą. Jak byś podlinkował do tego sklepu, to może dałoby się powiedzieć więcej.

2. Czy ktoś przerabiał serwo MG 995 na obuosiowe do manipulatora?

Nie.

3. Jak obustronnie osadzić ramię manipulatora bez przeróbki dodawania osi z drugiej strony serwa?

Zamocować je do konstrukcji samego robota, w której serwo jest osadzone, zamiast bezpośrednio do serwa.

Z gory dzieki za odpowiedzi, oglądnąłem pare tematów na forum ale proszę jeżeli ktoś ma o jakieś ciekawe zdj, łączenia ramion manipulatora.

"Objerzałem".

[Fotuaba]

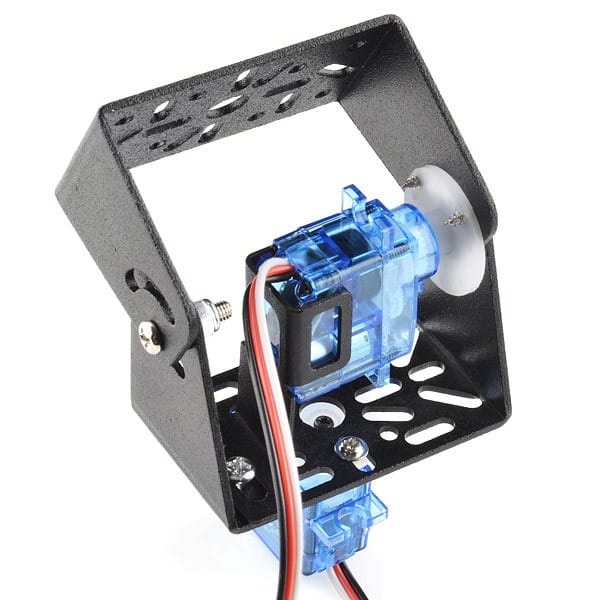

Chodzilo Ci o takie mocowanie?

Dokladniej chodzi mi o sposob łączenia kolejnych stopni ramienia, może ktos ma jakis ciekawy pomysl?

Tutaj oba serwa o ktorych pisalem

https://botland.com.pl/serwa-typu-standard/817-serwo-tower-pro-mg-995.html

https://botland.com.pl/serwa-typu-standard/4803-serwo-towerpro-mg-995-robot-180-standard.html

[deshipu]

No więc zgodnie z opisem w tym sklepie, te serwa różnią się prędkością, momentem obrotowym, wymiarami i wagą, a także napięciem zasilania.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Fotuaba]

A łączenia kolejnych ramion? Jak wy to robiliscie?

[deshipu]

Jedyny robot tego typu jakiego zbudowałem to MeArm. W nim ramiona są połączone ze sobą za pomocą śrub, natomiast serwa nie służą za osie ramion, a tylko popychają je popychaczami.

[Fotuaba]

O popychaczach nie pomyslalem, ale trudniejsza sprawa wydaje mi się.

[deshipu]

Generalnie takie łożysko w serwie ma bardzo ograniczoną wytrzymałość, szczególnie gdy obciążasz je w poprzek jego osi. Dlatego szczególnie przy większych robotach oś obrotu robi się osobno, jako część konstrukcji robota, a napęd przenosi się czy to popychaczami, czy kołami zębatymi, paskiem, cięgnami, etc.

[SzymonDzw]

To jest właśnie największy problem zabudowy napędów w manipulatorach - ich łożyskowanie z napędem. Łożyska w serwach są nawet mniej niż mało wytrzymałe, więc uważaj na to. Dobrym sposobem jest łożyskowanie przy użyciu łożysk ślizgowych (Igus, dostępne też w EBMiA) - wtedy musisz w tych blaszkach ze zdjęcia wywiercić otwory pasowane rozwiertakiem (tak, kup odpowiedni rozwiertak), wsadzić w to łożysko ślizgowe i do ruchomej części przyczepić orczyk.

Ale! Orczyk przyczepiasz najpierw luźno, tj. nie dokręcasz śrub na maksa, jedynie tak żeby się trzymał i żeby mógł się ruszać względem blachy z pewnym małym oporem. Potem przekręcasz serwo do krańcowych pozycji w jedną i w drugą i dopiero dokręcasz. Robisz tak albo z orczykiem albo z montażem serwa - chodzi o to, żeby się samo ustawiło w osi, inaczej będzie się naprężało w niektórych położeniach przez brak osiowania napędu.
