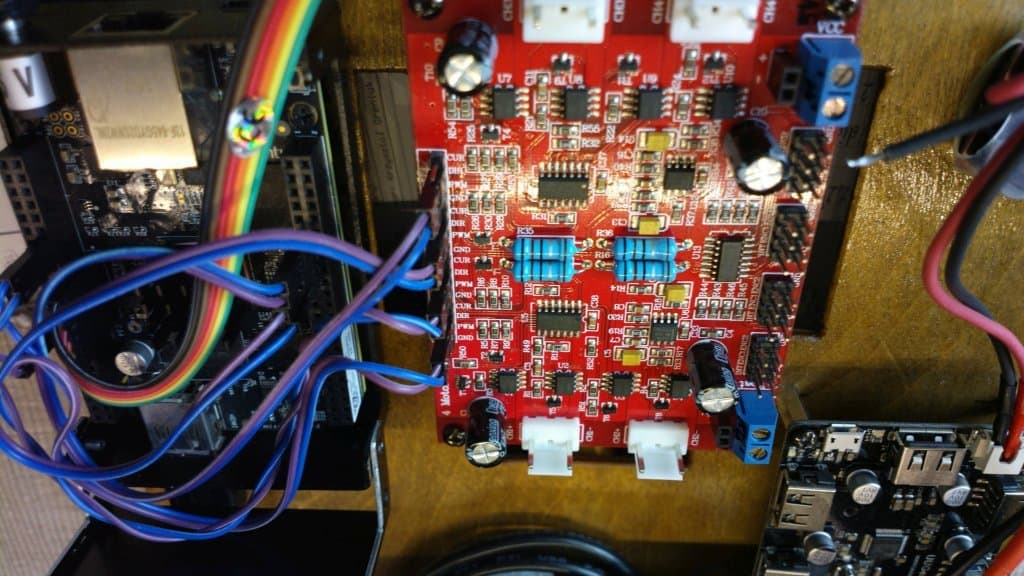

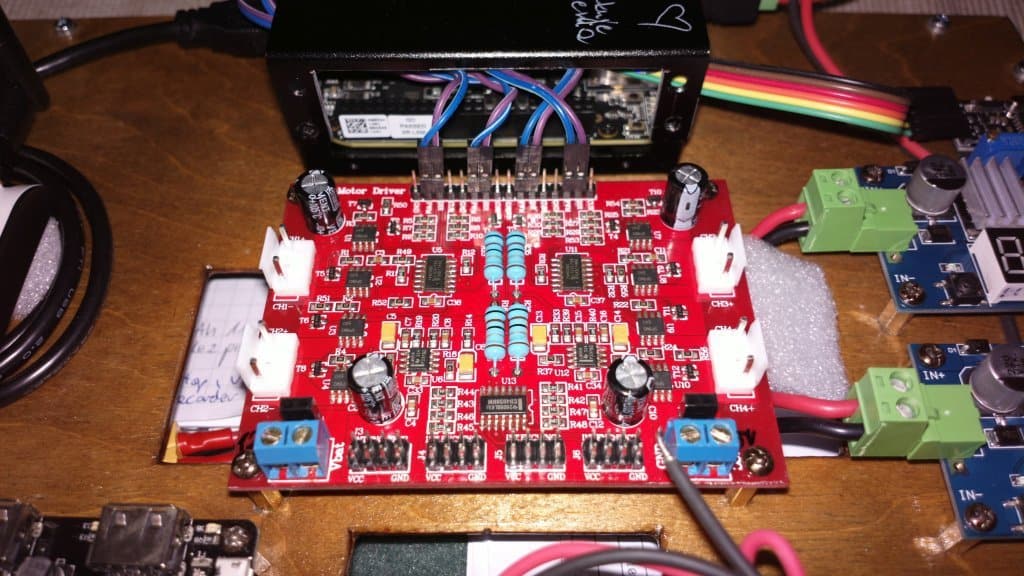

hbieganowski Kwiecień 25, 2017 Udostępnij Kwiecień 25, 2017 Już piszę - chciałem wyprowadzić zasterować sygnałami PWM podwozie, które opisałem powyżej. Do sterowania chciałem używać tego sterownika nie mam zamiaru łączyć PWM z silnikami 🙂Sterownik Do podłączenia enkoderów z podwozia chcę użyć pinów Encoder Input dla każdego z kanałów. Na płytce sterownika są też wyprowadzenia dla silników "+" i "-" - cztery silniki, cztery kanały. Konkretnie - na razie chodzi mi tylko o podłączenie wszystkiego i sprawdzenie połączenia (kontroler - sterownik - silniki) sprawdzenia chcę dokonać tym przykładowym kodem programu o który pytałem na samym początku. No i to ma sens teraz w sumie ? Masz sterowanie niskoprądowe PWM z kontrolera, zasilanie silników DC z monitorowaniem prądu oraz sterowanie kierunkiem obrotu ? Konkludując: PWM z kontrolera = 100% - pełna prędkość, PWM = 0 stop. Zmiana kierunku obrotu jest jak sądzę realizowana poprzez zmianę polaryzacji napięcia zasilania silnika po uprzednim ustawieniu pinu direction. Wyjścia QEM z silnika (mające możliwosc liczenia kroków w górę lub w dół) podłączone do sterownika jezt automatycznie przekształcone w przebieg prostokątny - taki swego rodzaju impuls generatora kroków silnika (ale bez określenia kierunku obrotu - do tego trzeba uwzględnić stan pinu direction). No i teraz stała się jasność ? EDIT:PS: Przyszłą mi na myśl jeszcze taka mała uwaga: jeśli masz założone gumowe gąsiennice na koła, to pamiętaj o wspólnym ustawieniu pinu direction dla obydwu silników po każdej stronie 😃 1 Cytuj Link do komentarza Share on other sites More sharing options...

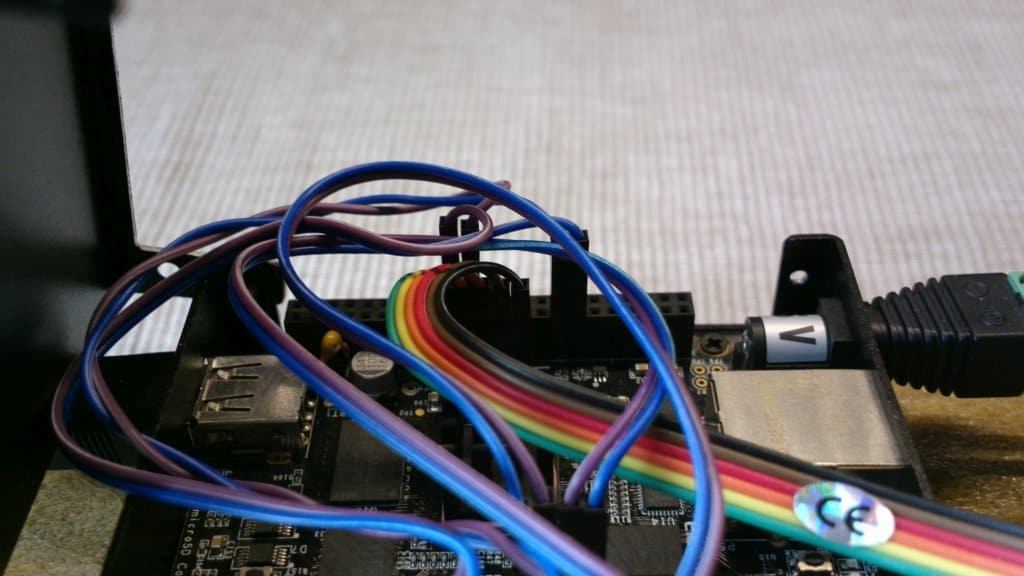

tomek242 Kwiecień 25, 2017 Autor tematu Udostępnij Kwiecień 25, 2017 Masz sterowanie niskoprądowe PWM z kontrolera, zasilanie silników DC z monitorowaniem prądu oraz sterowanie kierunkiem obrotu ? Konkludując: PWM z kontrolera = 100% - pełna prędkość, PWM = 0 stop. Zmiana kierunku obrotu jest jak sądzę realizowana poprzez zmianę polaryzacji napięcia zasilania silnika po uprzednim ustawieniu pinu direction. Wyjścia QEM z silnika (mające możliwość liczenia kroków w górę lub w dół) podłączone do sterownika jest automatycznie przekształcone w przebieg prostokątny - taki swego rodzaju impuls generatora kroków silnika (ale bez określenia kierunku obrotu - do tego trzeba uwzględnić stan pinu direction). No i teraz stała się jasność. EDIT:PS: Przyszłą mi na myśl jeszcze taka mała uwaga: jeśli masz założone gumowe gąsiennice na koła, to pamiętaj o wspólnym ustawieniu pinu direction dla obydwu silników po każdej stronie 😃 Pamiętam o tym wspólnym ustawieniu pinu direction. Ta instrukcja mam nadzieję rozwiała wszystkie wątpliwości. Napisałem króciutki fragment kodu i myślałem, że to wystarczy a tu się z tego zrobił całkiem dłuugi wątek.🙂 W moim projekcie chcę podłączyć piny z mojego komputerka Beagle w sposób następujący: PWM 14, 16 - header P9 PWM 13,19 - header P8 - (tak to beagleboard fabrycznie oznacza) oraz piny GPIO_115, GPIO_117 - header P9 - jako Direct (DIR) GPIO_27, GPIO_47 - header P8 - jako Direct (DIR) header do pinów tego kontrolera, który podałem powyżej. Nie mam niestety jeszcze zdjęć ale jak je wykonam to zaprezentuję Kolegom. 🙂 Czy coś z tego wyjdzie nie wiem - na razie chcę po to po prostu uruchomić - sprawdzić koncepcję. [ Dodano: 26-04-2017, 19:48 ] Być może nikomu się to nie przyda ale tak jak napisałem dołączam zdjęcia jak mam zamiar to podłączyć: Pozdrawiam... Cytuj Link do komentarza Share on other sites More sharing options...
