Bezprzewodowy czujnik poziomu węgla do zasobnika na ekogroszek

[romeok01]

Budowa tego projektu zaczęła się od tego, że znajomy zapytał, czy bym czegoś nie wymyślił, ponieważ on posiada w domu piec na ekogroszek z zasobnikiem na węgiel i czasem zapomina dosypywać węgla i gaśnie mu w piecu. Wykonałem więc nadajnik z ultradźwiękowym czujnikiem odległości HC-SR04 , który przekazuje dane do odbiornika bezprzewodowo za pomocą modułu nRF24L01.

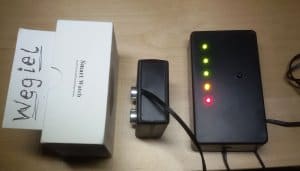

Gotowy odbiornik i nadajnik wygląda tak, jak na zdjęciu niżej.

Do budowy wykorzystałem:

1. Dwie sztuki Arduino Pro Mini 328 - 5V/16MHz
2. Dwie sztuki moduł radiowy nRF24L01
3. Ultradźwiękowy czujnik odległości HC-SR04
4. Buzzer z generatorem 5V 12mm
5. Zestaw diod LED 5mm
6.  Rezystory 100 ohm, 110 ohm i 190 ohm
7. Dwie sztuki Stabilizator LDO 3,3V
8. Dwie sztuki Kondensator elektrolityczny 10uF/50V
9. Dwie sztuki Zasilacz impulsowy 5V / 1,2A
10. Obudowy plastikowe

Całość zmontowałem na płytkach z OSH Park  MySensor 3.3V Pro Mini or 5V Pro Mini

Diody LED i buzzer zamontowałem na płytce uniwersalnej.

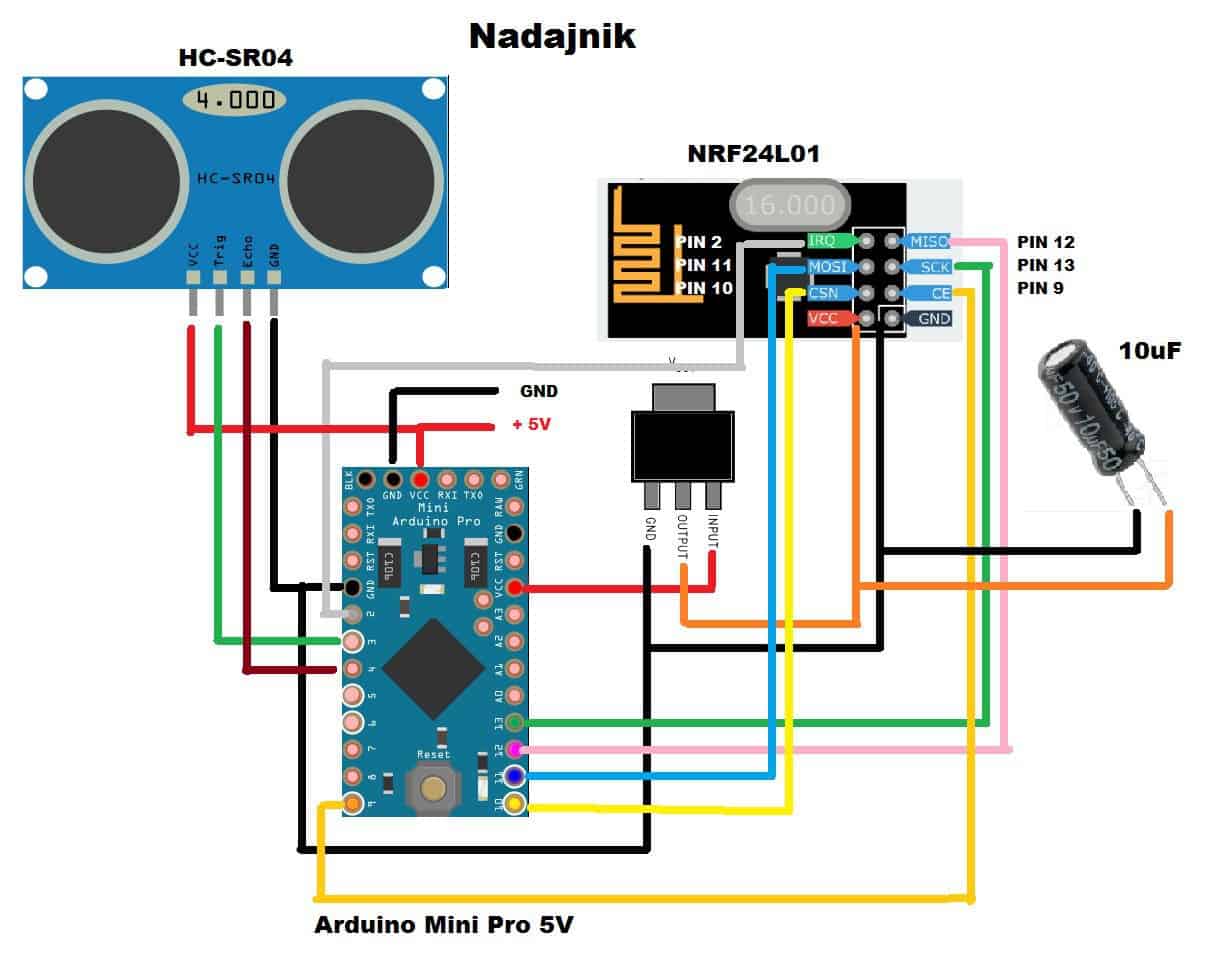

Schemat nadajnika.

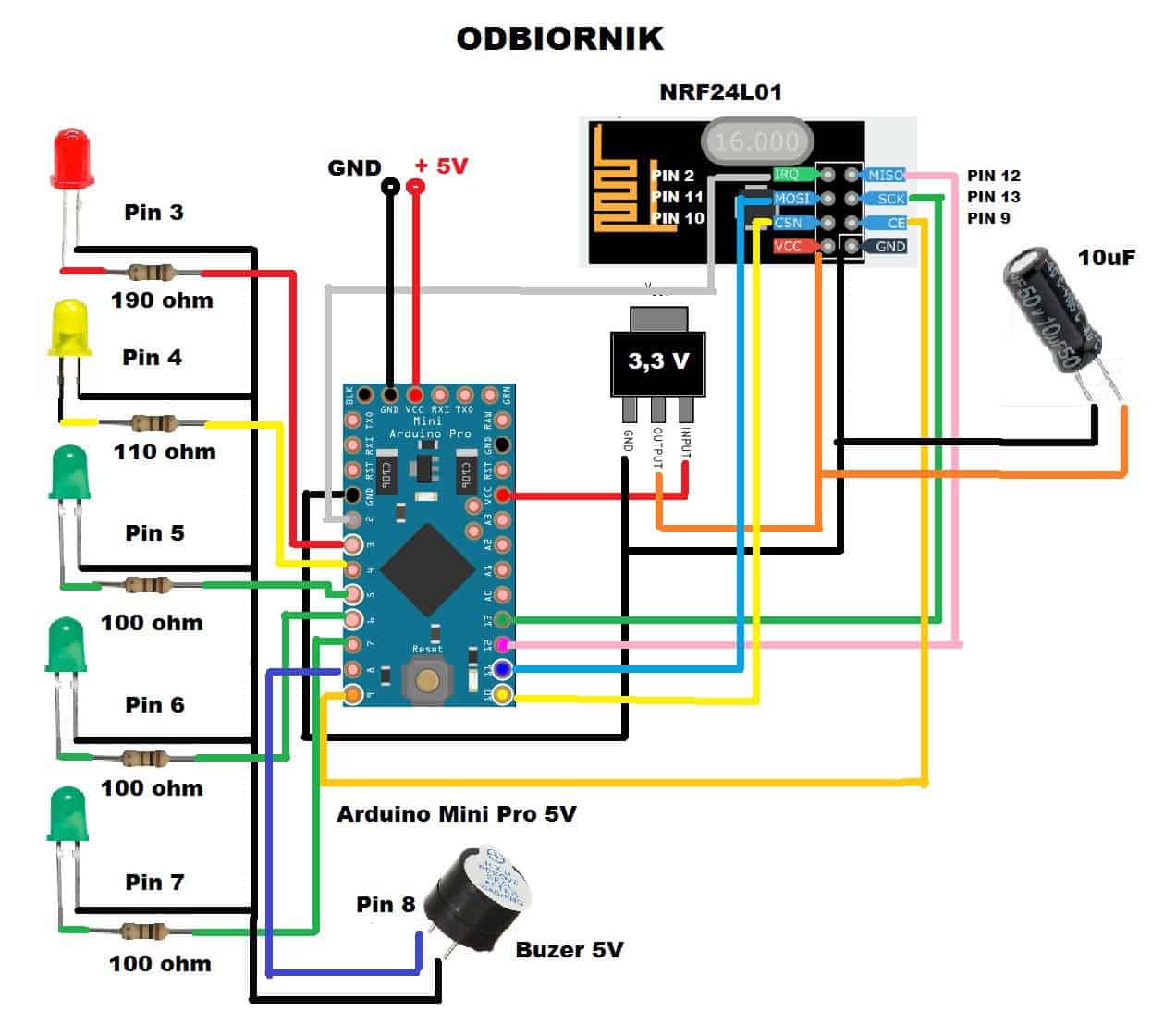

Schemat odbiornika.

Kod programu Arduino nadajnika.

#include  <SPI.h>
#include  "RF24.h"
int msg[1];
const uint64_t pipe = 0xF0F0F0F0A1LL;
RF24 radio(9,10);

#define trigPin 3
#define echoPin 4

void setup(){
 Serial.begin (9600);
 pinMode(trigPin, OUTPUT); //Pin, do którego podłączymy trig jako wyjście
 pinMode(echoPin, INPUT); //a echo, jako wejście

 radio.begin();
 radio.openWritingPipe(pipe);
 radio.setPALevel(RF24_PA_MAX); //Maxymalna moc nadajnika
}

void loop(){
  long czas, dystans;

  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  czas = pulseIn(echoPin, HIGH);
  dystans = czas / 58;

  Serial.print(dystans);
  Serial.println(" cm");
  msg[0] = dystans;
  radio.write(msg, 1); // Wysylanie wartosci ze zmiennej msg
  delay(500);
}

Kod programu do odbiornika.

#include <SPI.h>
#include "RF24.h"
const uint64_t pipe = 0xF0F0F0F0A1LL;
RF24 radio(9,10);
int msg[1];



void setup(){
 //Serial.begin (9600);
 pinMode(3, OUTPUT);  //led czerwona
 pinMode(4, OUTPUT);  //led zolta
 pinMode(5, OUTPUT);  //led pierwsza zielona
 pinMode(6, OUTPUT);  //led druga zielona
 pinMode(7, OUTPUT);  //led trzecia zielona
 pinMode(8, OUTPUT);  // buzer

 radio.begin();
 radio.openReadingPipe(1,pipe);
 radio.startListening();
}

void loop(){
 if(radio.available()){

   radio.read(msg, 1);
   Serial.print(msg[0]);
   Serial.println(" cm");

     if (msg[0] >= 57) { //odlegolsc max kiedy wlacza sie buzer
     digitalWrite(3, HIGH);
     digitalWrite(4, LOW);
     digitalWrite(5, LOW);
     digitalWrite(6, LOW);
     digitalWrite(7, LOW);
     digitalWrite(8, HIGH);
     delay(5000);
     digitalWrite(3, HIGH);
     digitalWrite(4, LOW);
     digitalWrite(5, LOW);
     digitalWrite(6, LOW);
     digitalWrite(7, LOW);
     digitalWrite(8, LOW);
     delay(1800000);
     }
     else {
     digitalWrite(3, HIGH);
     digitalWrite(4, HIGH);
     digitalWrite(5, HIGH);
     digitalWrite(6, HIGH);
     digitalWrite(7, HIGH);
     digitalWrite(8, LOW);
     }
     if (msg[0] >= 43 && msg[0] <57) {
     digitalWrite(3, HIGH);
     digitalWrite(4, HIGH);
     digitalWrite(5, LOW);
     digitalWrite(6, LOW);
     digitalWrite(7, LOW);
     digitalWrite(8, LOW);
     }
     if (msg[0] >= 29 && msg[0] < 43) {
     digitalWrite(3, HIGH);
     digitalWrite(4, HIGH);
     digitalWrite(5, HIGH);
     digitalWrite(6, LOW);
     digitalWrite(7, LOW);
     digitalWrite(8, LOW);
     }
     if (msg[0] >= 15 && msg[0] < 29) {
     digitalWrite(3, HIGH);
     digitalWrite(4, HIGH);
     digitalWrite(5, HIGH);
     digitalWrite(6, HIGH);
     digitalWrite(7, LOW);
     digitalWrite(8, LOW);
     }
     if (msg[0] >= 15 && msg[0] < 2) {
     digitalWrite(3, HIGH);
     digitalWrite(4, HIGH);
     digitalWrite(5, HIGH);
     digitalWrite(6, HIGH);
     digitalWrite(7, HIGH);
     digitalWrite(8, LOW);
     }
   }
   delay(500);
  }

Kod programu odbiornika, jest napisany tak, że gdy poziom węgla spadnie do 57 cm od góry, włącza się buzer na 5 sekund i świeci czerwona dioda i jeżeli nie dosypiemy węgla, buzer włączy się znowu za pół godziny na 5 sekund, po dosypaniu węgla trzeba nacisnąć przycisk reset, który wyprowadziłem za pomocą przycisku na obudowie lub odczekać pół godziny.

Zasobnik na węgiel wygląda tak.

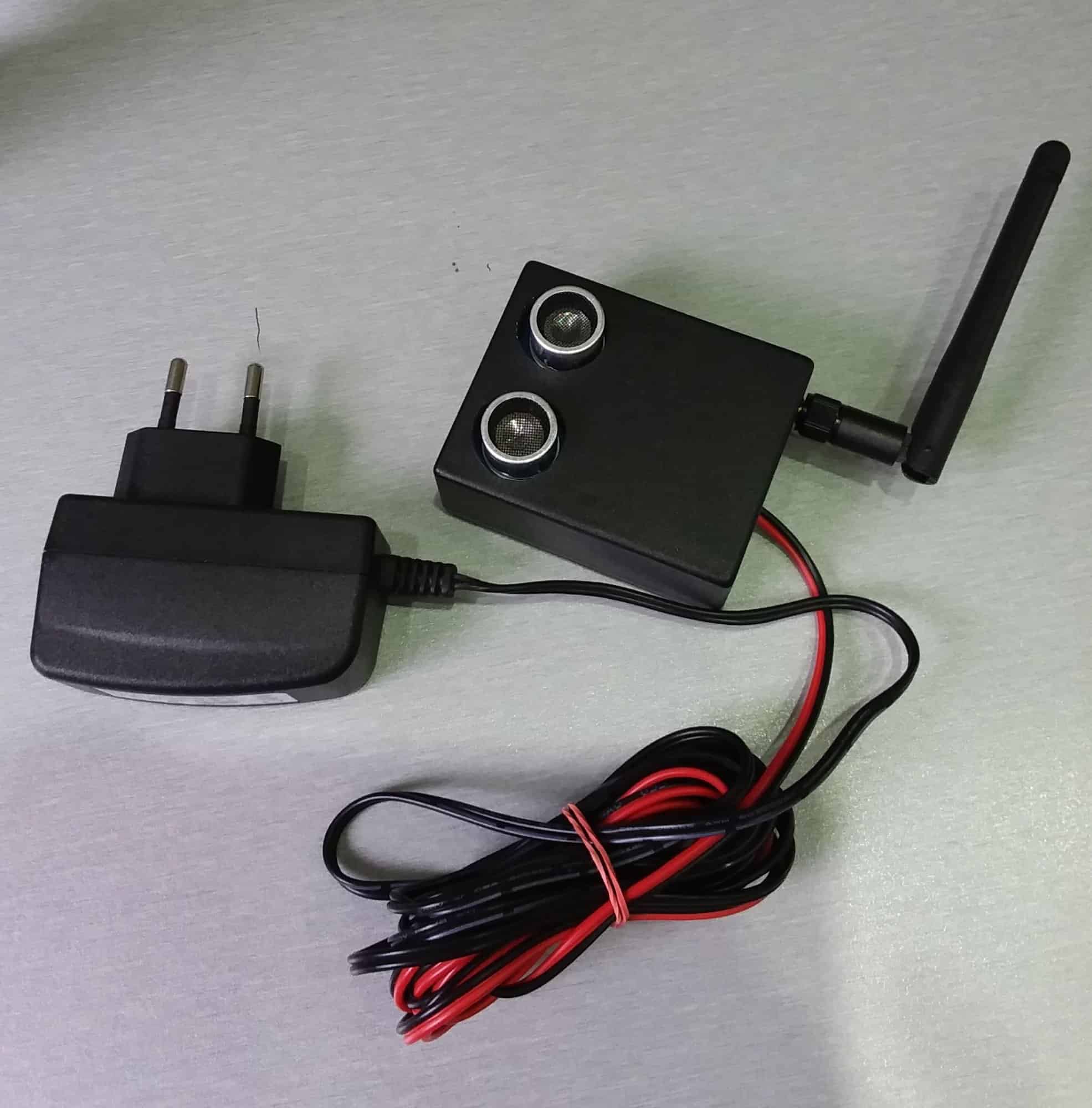

Zmontowany nadajnik z ultradźwiękowym czujnikiem odległości HC-SR04.

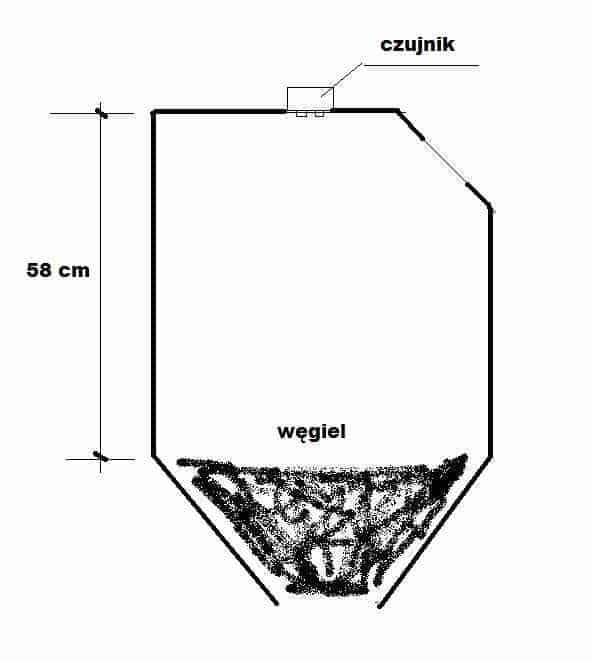

Nadajnik jest zamontowany na górze metalowego zasobnika na węgiel, przed montażem zostały wywiercone 2 otwory w zasobniku, tak aby pasowały wystające okrągłe elementy czujnika HC-SR04.

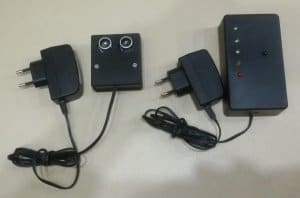

Zmontowany układ na płytce MySensors dostępnej w OSH Park, długość to około 10 cm.

Ponieważ zastosowałem 5 diod, które informują o stanie węgla, to 57 cm podzieliłem na 4, co daje około 14 cm i gdy poziom węgla spadnie o 14 cm gasną kolejne diody, aż do 57 cm i wtedy świeci się czerwona dioda i włącza buzer na 5 sekund.

Program możemy dowolnie modyfikować, aby dostosować do wysokości pojemnika na węgiel.

Działanie całości widać na poniższym filmie.

Całość działa już 2 lata bez awarii i na czas dosypywania ekogroszku, nadajnik jest zdejmowany i czasem przedmuchany z pyłu.

Edytowano Styczeń 9, 2019 przez Treker
Poprawiłem formatowanie.

[Treker (Damian Szymański)]
