Płytka stykowa - łączenie minusów z pól zasilania

[t_m]

Cześć.

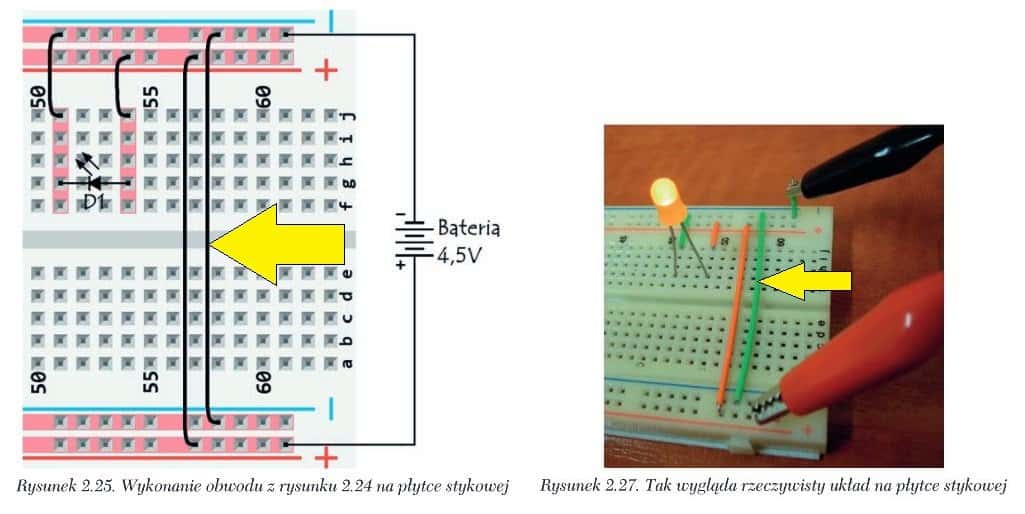

Mam proste pytanie, które chodzi mi po głowie od pewnego czasu. Aktualnie przerabiam książkę Pawła Borkowskiego "Przygoda z elektroniką". Na prezentowanych przez autora zdjęciach na płytce stykowej listwy zasilania oznaczone minusem zawsze są ze sobą połączone. Taki przykładowy schemat i zdjęcia możecie zobaczyć w załączonym obrazku (interesujące mnie połączenie wskazuje żółta strzałka).

W książce są to strony 63 i 64.

Moje pytanie brzmi czy takie połączenia są w ogóle potrzebne i jeśli tak to co one nam dają w układach. Ja sam zauważyłem, że moje proste obwody działają poprawnie zarówno z i jak bez takiego połączenia, bo prąd i tak ma jak przepłynąć od plusa do minusa np. na załączonym obrazku od plusa przewodem pomarańczowym na drugą szynę z plusem, potem kolejnym pomarańczowym przewodem na anodę diody, następnie zielonym przewodem ucieka na szynę z minusem i obwód się zamyka bez względu na to czy mamy ten długi pomarańczowy przewód czy nie. Nie zdziwiłbym się jednak gdyby było coś o czym nie wiem także będę wdzięczny za pomoc.

[Treker (Damian Szymański)]

W tym konkretnym przypadku łączenie tych linii nie ma żadnego sensu, ponieważ nic nie jest podłączone do tych "drugich" linii zasilania. Takie przenoszenie zasilania na drugą stronę płytki ma sens tylko wtedy, gdy chcemy tam coś podłączyć. W razie wątpliwości polecam jeszcze sprawdzić ten artykuł: Jak działa płytka stykowa? Zdjęcia, budowa, przykłady - widać tam, że nawet nie wszystkie płytki posiadają takie linie zasilania 🙂
