Program do oświetlenia pojazdu z kontrolą kierunku


Gal_kris

Pomocna odpowiedź

Witam serdecznie po tak długim czasie, mimo że  nie loguję się na forum to muszę przyznać cze co najmniej raz dziennie czytam je od deski do deski.

Bardzo dziękuję wszystkim aktywnym na forum, wiele się można od Was dowiedzieć.

Forumowicze jestem tu ponieważ mimo przeglądnięcia wielu tematów nie potrafię dopasować nic do swojego projektu a że mam dysleksję nauka idzie mi powoli.

co takiego ma na stole?  kontroler jazdy dcc, atmegę88, 9 diod, 4 wyjścia sterowane z kontrolera jazdy.

problem dotyczy dwóch warunków If do tego samego pinu

int led4 = 10;
int led7 = 12;
int led5 = 11;
int led = 9;
int jas = 255;
int moc = 0;
#define pin A5
#define pin9 A4
#define pin2 1
void setup() {
  pinMode(led4, OUTPUT);
  pinMode(led7, OUTPUT);
  pinMode(led5, OUTPUT);
  pinMode(led, OUTPUT);
  pinMode(pin, INPUT);
  pinMode(pin9, INPUT);
  pinMode(pin2, INPUT);

}

void loop() {
digitalWrite(pin, HIGH);
digitalWrite(pin2, HIGH);
digitalWrite(pin9, HIGH);

   if (digitalRead(pin) == LOW){
  jas = 255;
   }else{
    jas = 0;
   }
    analogWrite(led, jas);
            jas = jas + moc;
   if (jas <= 0 || jas >= 255){
    moc = -moc;
   }
    analogWrite(led5, jas);
            jas = jas + moc;
  if (jas <= 0 || jas >= 255) {
    moc = -moc;
  }
    analogWrite(led4, jas);
        jas = jas + moc;
  if (jas <= 0 || jas >= 255) {
    moc = -moc;
  }


  if ((digitalRead(pin) == LOW) && (digitalRead(pin2) == LOW)){
    digitalWrite(led7, HIGH);
    analogWrite(led4, jas);
  jas = 0;
    analogWrite(led4, jas);
       jas = jas + moc;
  if (jas <= 0 || jas >= 255) {
    moc = -moc;
  }
}else{
    jas = 255;
   digitalWrite(led7, LOW);
  }
}

wytłumaczę o co tu biega

pin to ogólne zasilanie nie mam na nie wpływu, by mieć zasilanie pin musi być LOW i wtedy zapalam diody led, led5, led4, teraz aktywuję pin2 również stanem niskim i gaszę led4 a zapalam led7 gdy zwolnię pin2 led7 off led4 on pełna jasność

tyle w teorii bo nie dochodzi do zupełnego wygaszenia led4

myślę że teraz lepiej wytłumaczyłem

Proszę o sugestię jak sobie z tym poradzić, czasami zaskakuje po czasie

Gal

Edytowano przez Gal_kris
Link do komentarza
Share on other sites

52 minuty temu, Gal_kris napisał:

if ((digitalRead(pin) == LOW) and (digitalRead(pin2) == LOW))

Ten warunek jest zły - zobacz

Potrzebujesz logicznego iloczynu (nie binarnego - a i tu używamy & a nie and) więc taki zapis będzie prawidłowy:

if ((digitalRead(pin) == LOW) && (digitalRead(pin2) == LOW)) .........

Edytowano przez Belferek
Link do komentarza
Share on other sites

Witaj tak też już sprawdzałem, jednej rzeczy nie napisałem PIN jest stale HIGH i tak musi być dlatego moje pytanie bo są dwa warunki sprzeczne najpierw stan wysoki a w drugim if jest stan niski z tym że go nie zamienia

Link do komentarza
Share on other sites

15 godzin temu, Gal_kris napisał:

PIN jest stale HIGH i tak musi być dlatego moje pytanie bo są dwa warunki sprzeczne

To przecież Twój program więc tylko Ty wiesz dlaczego takie bzdury tworzysz. Napisz ten programik od podstaw samemu, tak jak ma działać, a wtedy wszystko będzie jak należy. Ty przepisujesz jakieś szkice, nie wnikasz w szczegóły, wklejasz niekompletny kod ... Tak się nie da zacznij od początku samemu.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Może, gdybyś zamieścił schemat swojego układu, łatwiej byłoby zrozumieć, co usiłujesz osiągnąć? Może wtedy szybciej uzyskałbyś pomoc? Czy słyszałeś coś o komentarzach w kodach źródłowych? 😉

Inne uwagi:

  1. Fatalne formatowanie kodu!
  2. moc jest z Tobą? ale gdy wynosi zero to dużo Ci nie pomoże. Wszystko byle nie zero jeden czy nawet minus jeden będzie dużo lepiej, czyż nie?
  3. loop {} "biegnie" szybko i jak się mało dzieje, może być za szybko? Może warto dodać jakiś mały delay(..), a najlepiej poczytaj o millis().
  4. Czytanie stanu włącznika bez debounce i bez usuwania zakłóceń  i w nadmiarze, gdy szybka pętla loop{} nie zawsze jest dobre.
  5. digitalWrite(pin....{2, 9}, HIGH); te trzy instrukcje, możesz spokojnie wstawić do setup, a najlepiej, zastąpić dwie instrukcje jedną:
    pinMode(pin.., INPUT_PULLUP); w setupie.

  6. Jeżeli chcesz więcej [po]mocy, bez schematu będzie ciężko.

  7. No i pamiętaj, że do zadawania pytań, jest forum, a nie chat. Jeżeli się nie poprawisz, nie mam pojęcia co zrobię, może po prostu będę Cię ignorował.



PS

Jeżeli poprawiasz wcześniejszy kod, to nie rób tego przez edycję swojego pierwszego wpisu. Po prostu nowy, poprawiony umieszczaj jako kolejny nowy wpis.

Edytowano przez narbej
Link do komentarza
Share on other sites

int led4 = 10; // dioda biała do wyłączenia gdy zapali się czerwona
int led7 = 12; // doda czerwona
int led5 = 11; // dioda biała zapala się gdy z zewnątrz przyjdzie sygnał z danego kierunku
int led = 9; // dioda biała zapala się gdy z zewnątrz przyjdzie sygnał z danego kierunku
int jas = 255;  //pwm do późniejszego wykożystania
int moc = 0; //pwm
#define pin A5 // z zewnętrzego źródła, jazda do przodu
#define pin1 A4 // z zewnętrzego źródła, jazda do tyłu
#define pin2 1 // zmieniam kolor jednej z diod zestawu oświetlenia
void setup() {
  pinMode(led4, OUTPUT);
  pinMode(led7, OUTPUT);
  pinMode(led5, OUTPUT);
  pinMode(led, OUTPUT); // diody jako wyjścia
  pinMode(pin, INPUT);
  pinMode(pin1, INPUT);
  pinMode(pin2, INPUT); // piny jako wejścia

}

void loop() {
digitalWrite(pin, HIGH); //mimo że na płytce oryginalnej te piny są przez rezystor podciągnięte do zasilania 5v ustawiam stan wysoki
digitalWrite(pin2, HIGH);// zewnętrze źródło w momęcie podania dygnału kierunku, bądź zmiany diody białej na diodę czerwoną daje nam stan niski
digitalWrite(pin1, HIGH);

   if (digitalRead(pin) == LOW){ //dlatego tu jest stan niski
  jas = 255;
   }else{
    jas = 0;
   }
    analogWrite(led, jas);
            jas = jas + moc;
   if (jas <= 0 || jas >= 255){
    moc = -moc;
   }
    analogWrite(led5, jas);
            jas = jas + moc;
  if (jas <= 0 || jas >= 255) {
    moc = -moc;
  }
    analogWrite(led4, jas);
        jas = jas + moc;
  if (jas <= 0 || jas >= 255) {
    moc = -moc;
  }


  if ((digitalRead(pin) == LOW) && (digitalRead(pin2) == LOW)){ // deklaracja aktywująca włączenie diody czerwonej w miejsce białej
    digitalWrite(led7, HIGH);
    analogWrite(led4, jas); // biała dioda nie gaśnie tylko się lekko przyciemnia taki wpis też nic nie daje analogWrite(led4, 0);
  jas = 0;                  // ani digitalWrite(led4, LOW);
    analogWrite(led4, jas);
       jas = jas + moc;
  if (jas <= 0 || jas >= 255) {
    moc = -moc;
  }
}else{
    jas = 255;
   digitalWrite(led7, LOW);
  }
}

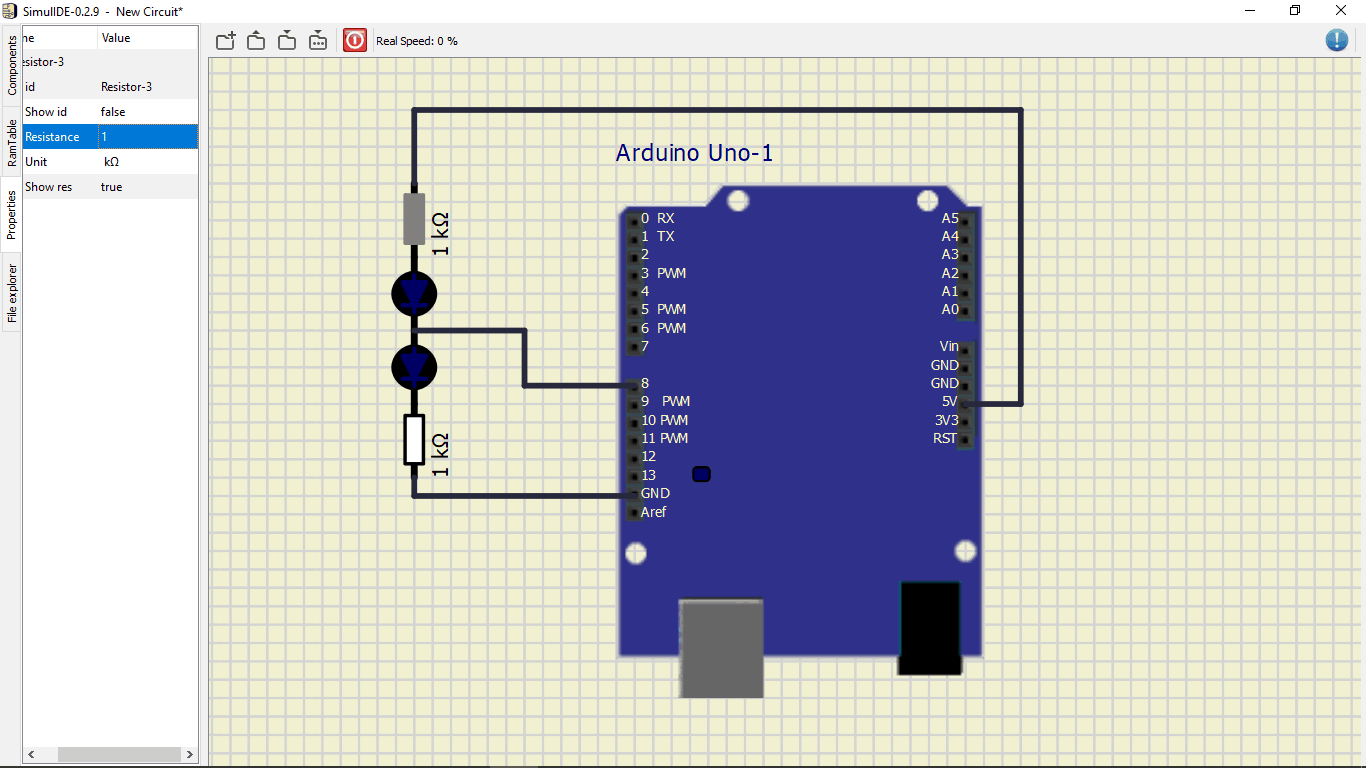

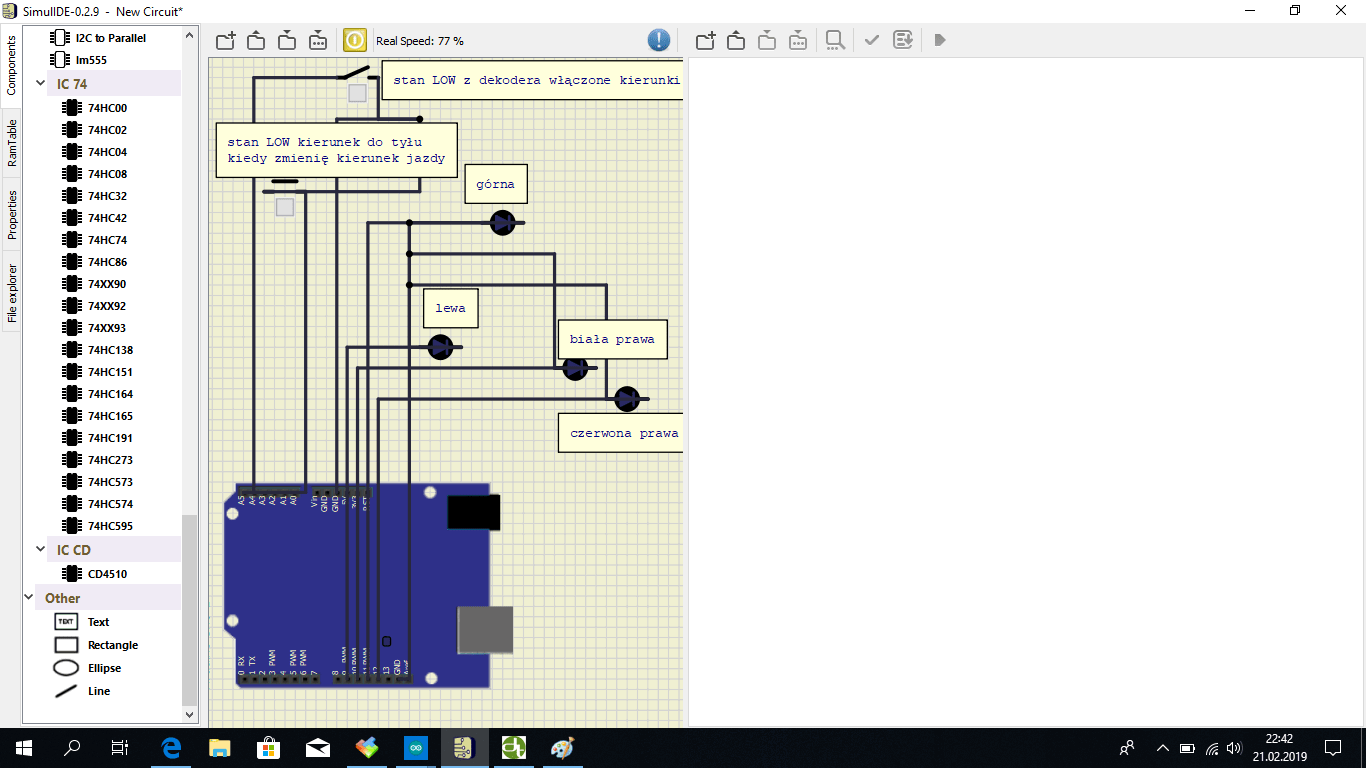

schemat narysuję w domu, ale myślę że wystarczy opis
