coollerus Napisano Listopad 24, 2009 Udostępnij Napisano Listopad 24, 2009 Czy mógłby ktoś sprawdzić czy dobrze je podłączyłem(chodzi o czujniki KTIR0711S na płytce)? Bo nie chcę na razie laminatu wytrawiać Schemat: I płytka: Tutaj jest datasheet KTIR0711S: http://www.alldatasheet.com/datasheet-pdf/pdf/196508/KINGBRIGHT/KTIR0711S.html Cytuj Link do komentarza Share on other sites More sharing options...
Bobby Listopad 24, 2009 Udostępnij Listopad 24, 2009 Ja nie widzę błędów, poza nieoptymalnie poprowadzonymi ścieżkami. Cytuj Link do komentarza Share on other sites More sharing options...
coollerus Listopad 24, 2009 Autor tematu Udostępnij Listopad 24, 2009 To dobrze 😃 Dzięki Cytuj Link do komentarza Share on other sites More sharing options...

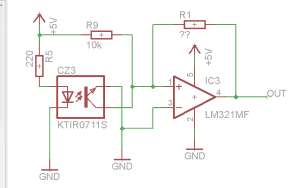

kolor Kwiecień 23, 2011 Udostępnij Kwiecień 23, 2011 odgrzewam czy to jest ok? wartosci rezystora '???' dobrac doswiadczalnie ? jakis rezystor tez powinien byc dla wzmacniacza Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
mactro Kwiecień 23, 2011 Udostępnij Kwiecień 23, 2011 A po co Ci ten rezystor? Do komparatora nie potrzebujesz, a wzmacniacz tu nie ma sensu. Cytuj Link do komentarza Share on other sites More sharing options...

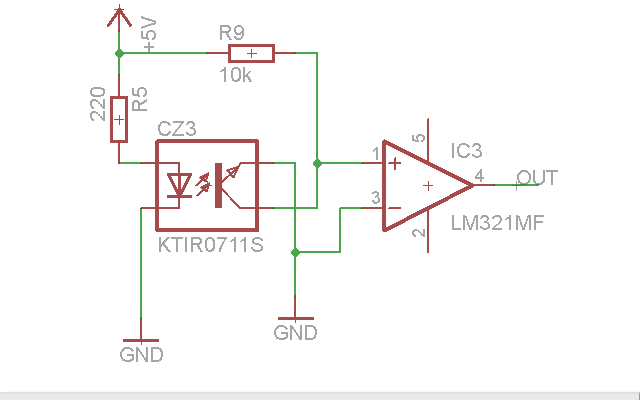

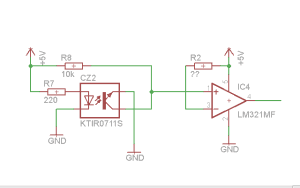

kolor Kwiecień 23, 2011 Udostępnij Kwiecień 23, 2011 poprawiam, bo rzeczywiscie wzmacniacz jest bez sensu to jest ok? w sensie wejscie + jest podciagniete do 5V i nie jestem pewien ale chyba powinieniem drugie wejscie podciagnac tez do 'czegos' bo porownywanie z masa jest bez sensu. na razie takie cos.. edit. fototranzystor jest typu pnp, wiec normalnie jest zwate do masy?? jak odbije sie 'swiatlo' to przerywa zwarcie i prad idzie do komparatora? bylby wdzięczny jeśli ktoś mółby mi to wytłumaczyć Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Kwiecień 23, 2011 Udostępnij Kwiecień 23, 2011 Dlaczego usunąłeś zasilanie piny 2 i 5? Cytuj Link do komentarza Share on other sites More sharing options...
nanab Kwiecień 23, 2011 Udostępnij Kwiecień 23, 2011 A nie lepiej zrobić tak, jak w pierwszym poście? Cytuj Link do komentarza Share on other sites More sharing options...
kolor Kwiecień 23, 2011 Udostępnij Kwiecień 23, 2011 nie powinenem usunąć 2 i 5. czy reszta jest ok? jęsli tak to na koniec jako ostatni post wrzuce poprany schemat edit. w pierwszym poscie jest potencjometr oraz dioda led sygnalizujaca. nie za bardzo rozumiem tam potencjometr właściwie to fototranzystor jest pnp czy npn? Cytuj Link do komentarza Share on other sites More sharing options...
nanab Kwiecień 23, 2011 Udostępnij Kwiecień 23, 2011 Diodę i R 470 możesz wywalić, dzielnikiem napięcia ustawia się napięcie odniesienia(reguluje czułość). Co do tranzystora: http://tinyurl.com/3vg5ypp 1 Cytuj Link do komentarza Share on other sites More sharing options...
kolor Kwiecień 23, 2011 Udostępnij Kwiecień 23, 2011 orety, nie mialem pojecia ze symbole się różnią🙂 dzięki bardzo za pomoc. jeśli ktoś już używał tego do wykrywania białej linii to proszę o info jaki rezystor do dzielnika regulującego. dzieki za pomoc === Cytuj Link do komentarza Share on other sites More sharing options...
nanab Kwiecień 23, 2011 Udostępnij Kwiecień 23, 2011 Potencjometr 10k÷100k Cytuj Link do komentarza Share on other sites More sharing options...
