Cześć. Chciałbym przedstawić wam mój projekt robota samobalansującego. Jest to mój najbardziej zaawansowany jak dotąd projekt, który pochłonął najwięcej pracy. Pomysł na zbudowanie takiego robota zrodził się w mojej głowie w wakacje po obejrzeniu filmiku przedstawiającego podobną konstrukcję. Pracę nad nim rozpocząłem jeszcze w wakacje, a z przerwami zakończyłem w lutym. Działanie robota jest podobne do dostępnych na rynku Hoverboardów, czyli robot ma za zadanie poruszać się w taki sposób, aby utrzymać się w pionie, oczywiście bez podpierania.

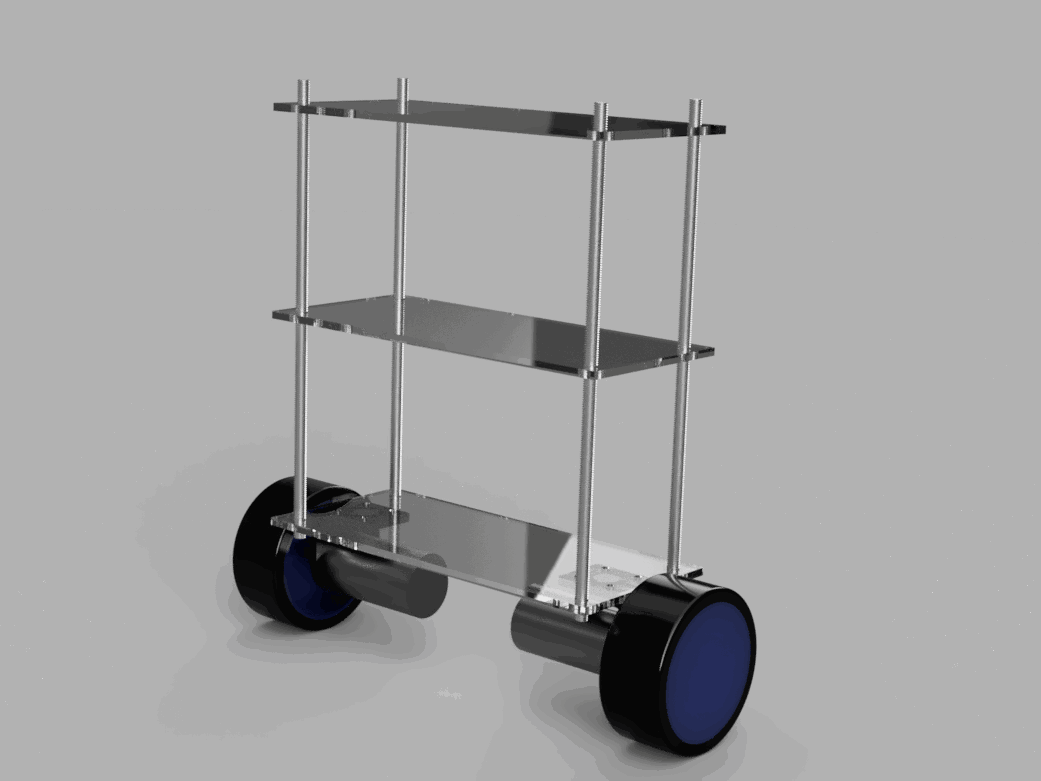

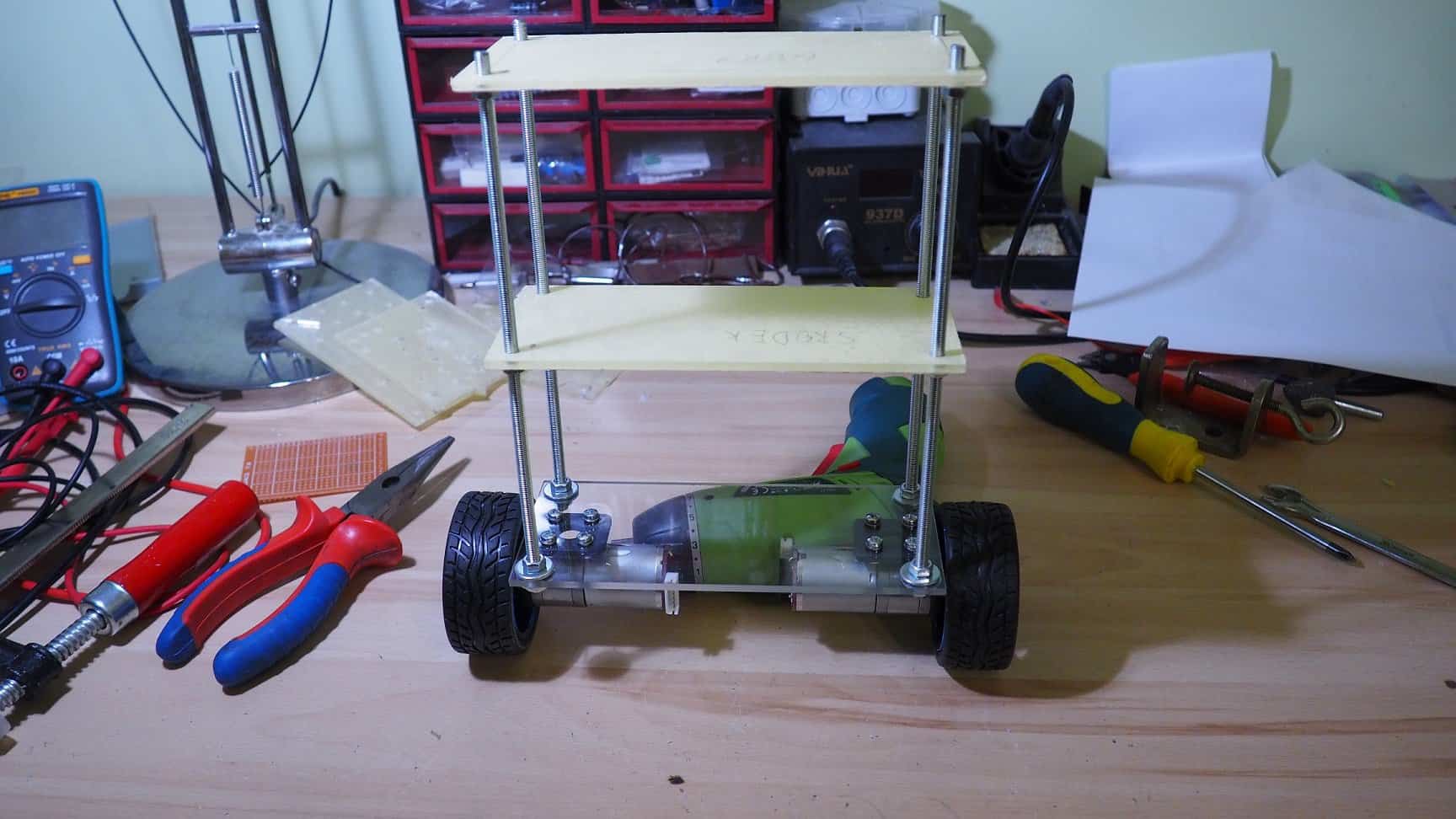

Konstrukcję robota zaprojektowałem sam i wykonałem z pręta gwintowanego i plexi. Uznałem że taka konstrukcja zapewni robotowi wymaganą sztywność i niską masę, jednocześnie nie rujnując budżetu. Najpierw wykonałem jej model w Fusion 360, a później przystąpiłem do pracy. Roboty z tym trochę było, bo obróbka plexi do łatwych nie należy. Sporo czasu zajęło przycięcie prostokątów, a jeszcze więcej wywiercenie otworów, które musiały być idealnie rozmieszczone, aby później dało się przełożyć przez nie pręt gwintowany.

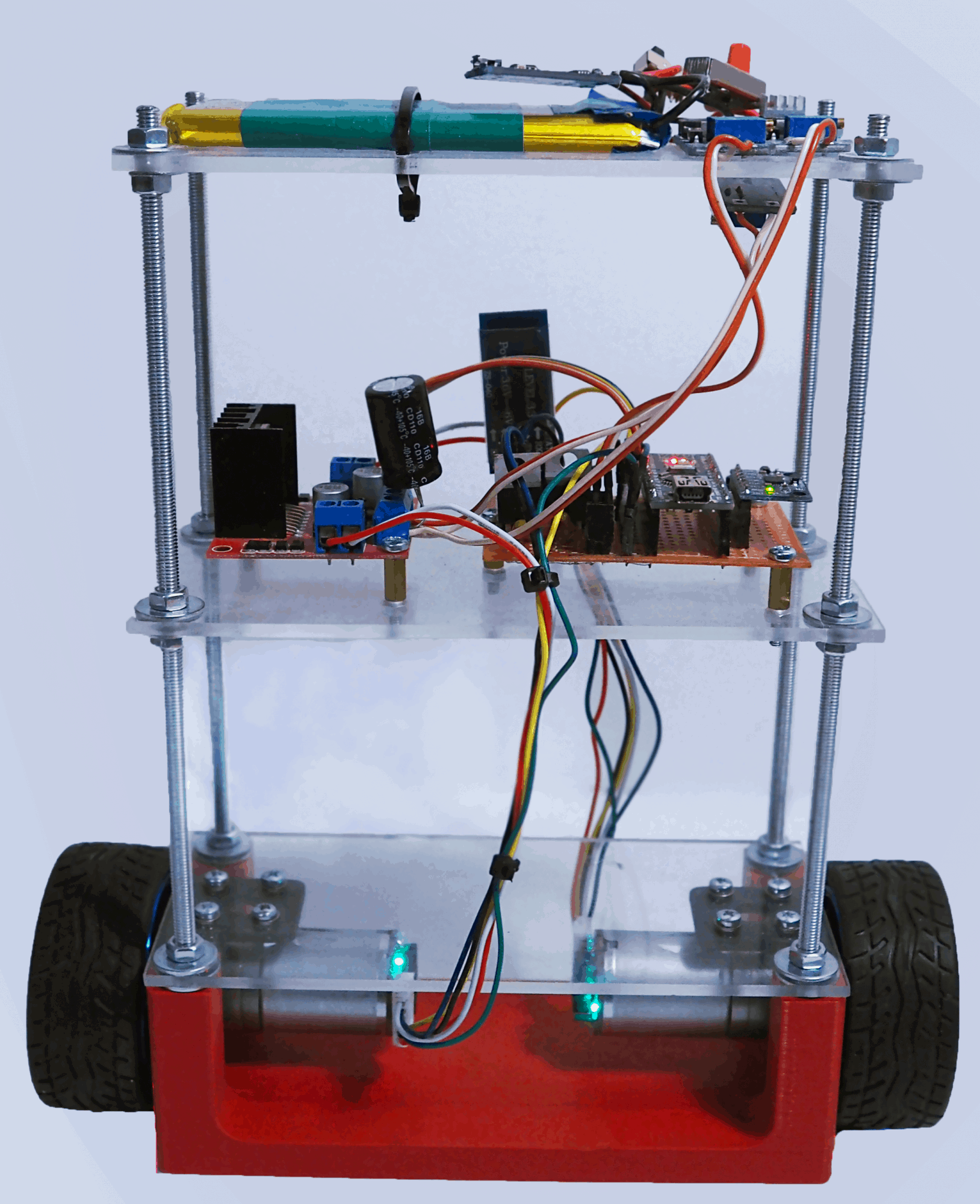

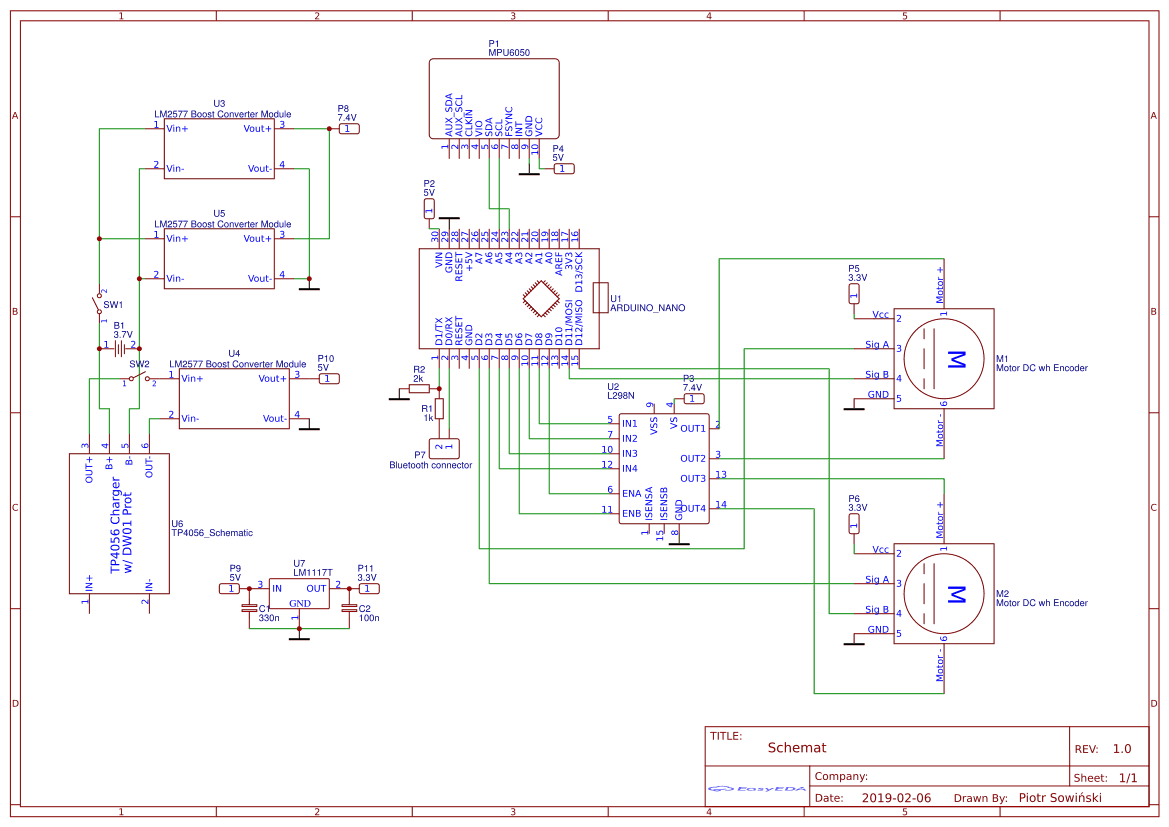

Po zbudowaniu ramy przyszła pora na elektronikę. Ponieważ robot nie zapewnia dużo miejsca, a jednocześnie środek ciężkości powinien być możliwie wysoko, dla ułatwienia balansu, musiałem się postarać ścisnąć wszystko jak to tylko możliwe. Baterię zasilającą robota (ogniwe Li-Po odzyskane z powerbanka o pojemności 3000 mAh) umieściłem na najwyższej półce. Tam również trafiła przetwornica step-up podnosząca napięcie do 7,4 V. Wiem że lepiej byłoby dać dwie baterie połączone szeregowo, ale w momencie budowania budżet na to nie pozwolił. Szybko okazało się że jedna przetwornica to za mało - Arduino restartowało się przy każdym uruchomieniu silnika, nawet jeśli do układu przyłączyłem bardzo duży kondensator. Dodałem więc drugą - teraz silniki były zasilanie niezależnie od elektroniki sterującej. Pozwoliło to stanąć robotowi po raz pierwszy, jednak wciąż jedna przetwornica zasilająca silniki ograniczała ich moc. Dodałem drugą, co nieco poprawiło sytuację, jednak wciąż nieco ogranicza silniki. Póki co szukam lepszego rozwiązania.

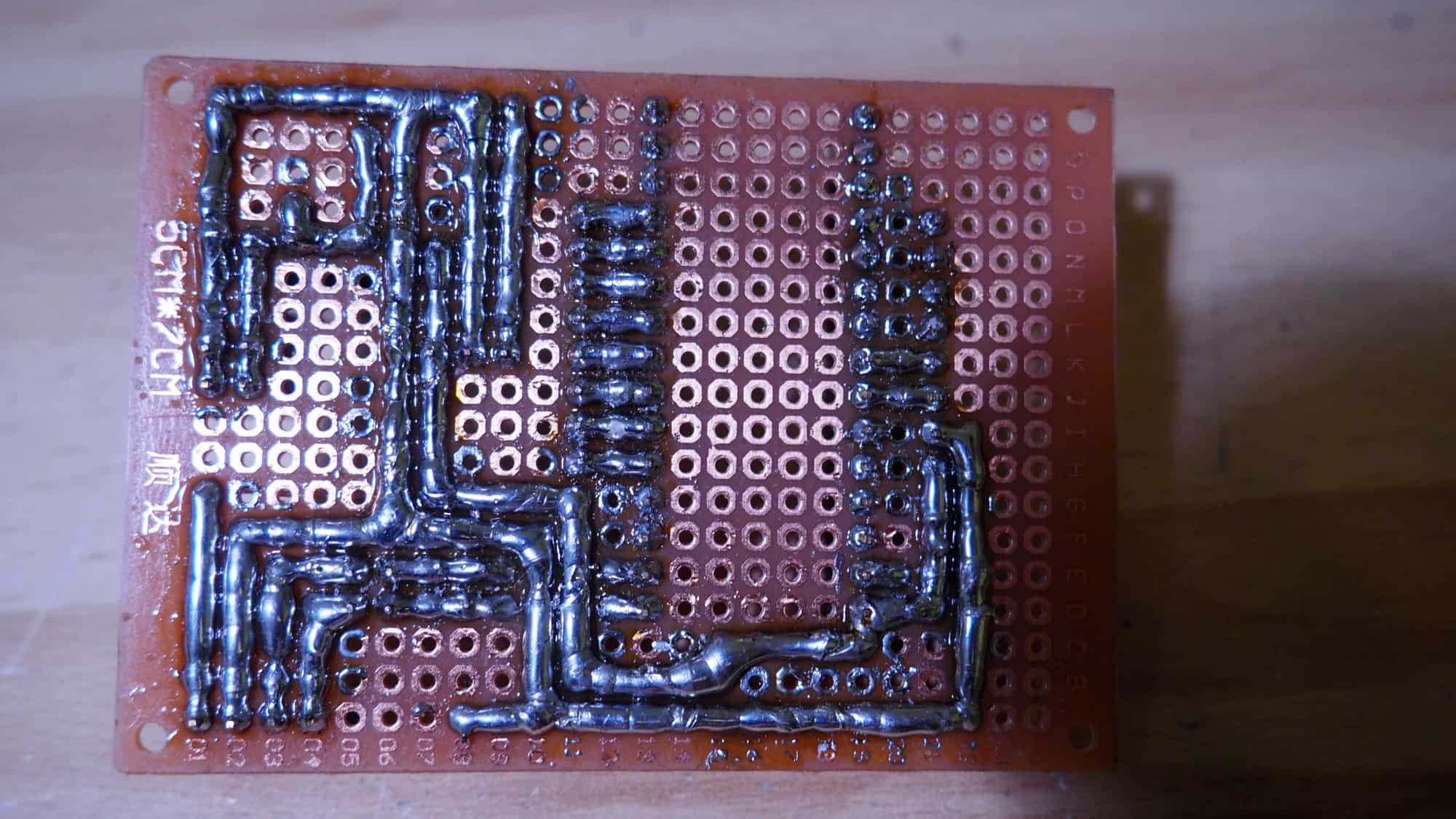

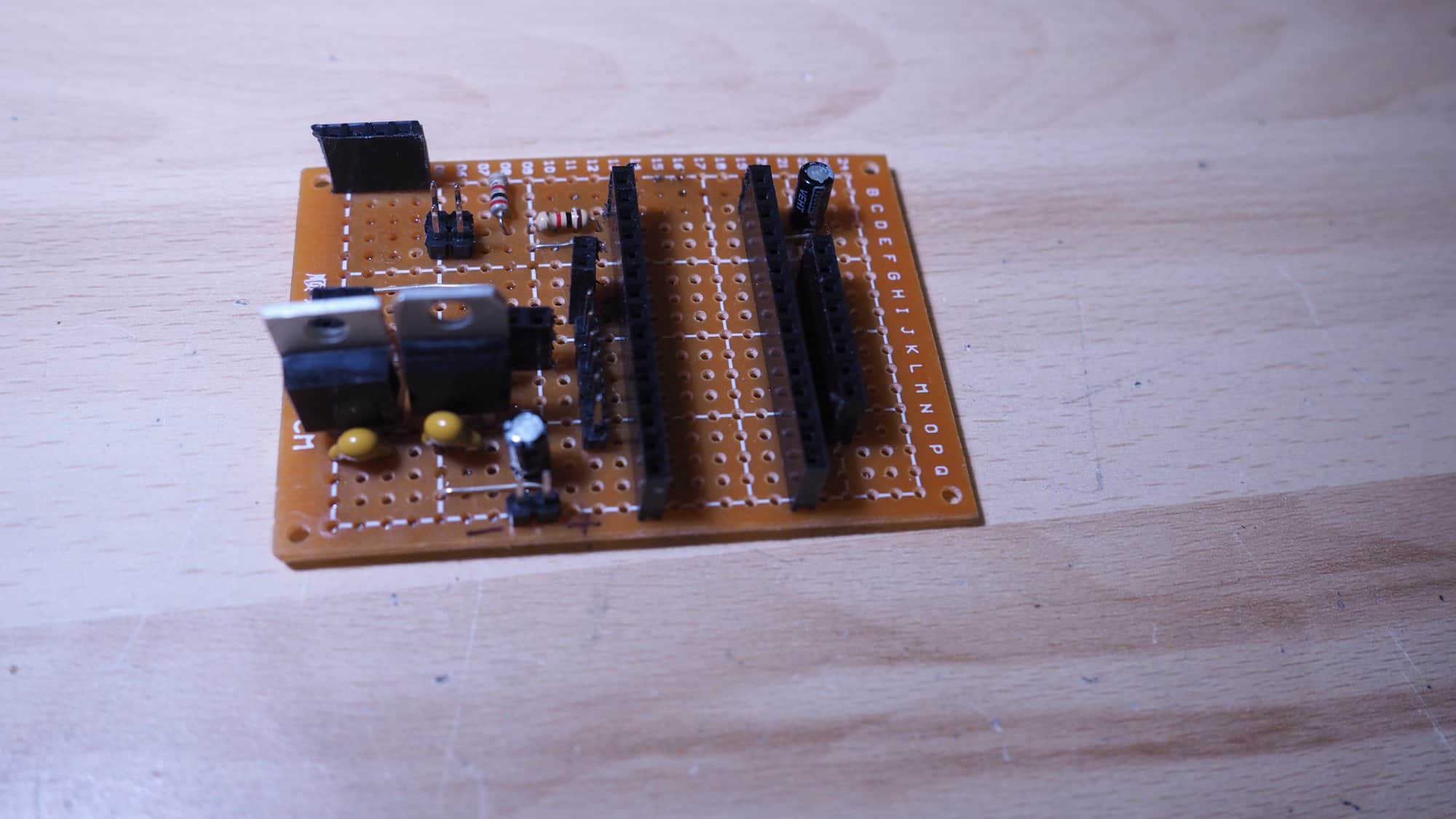

Schodząc na niższą półkę. Tam trafiła płytka ze sterownikiem i druga z mostkiem H. Pierwszą płytkę lutowałem sam na płytce uniwersalnej - zajęło to kilka godzin i mnóstwo cyny, ale satysfakcja była nie do opisania, zwłaszcza że wszystkie połączenia wykonałem cyną. Po spędzeniu kolejnej godziny na pozbywaniu się zwarć układ był gotowy do testów 🙂

Robot aby ustalić swoją pozycję korzysta z modułu żyroskopu i akcelerometru MPU6050 oraz wbudowanych w silniki enkoderów. Dane z tych czujników trafiają do Arduino Nano które poprzez układ L298N steruje dwoma silnikami. Dzięki akcelerometrowi i żyroskopowi robot zna swój kąt przechylenia. W pierwszych wersjach kodu szybko okazało się, że to nie wystarczająco, ponieważ o ile robot stał, to cały czas przesuwał się w jedną stronę. Wynika to z tego że konstrukcja nie jest idealnie wyważona, a robot nie zna swojej pozycji, jedynie kąt nachylenia, więc jeżeli ustawiony na sztywno kąt odbiegał od kąta balansu, robot "dryfował". Aby temu zapobiec dodałem drugie sprzężenie zwrotne, tym razem oparte o enkodery przy silnikach. Enkodery zliczają ilość impulsów które silniki wykonały w każdą ze stron, a oprogramowanie dąży, aby ich różnica była równa 0.

Pierwsze próby nie były zbyt udane. Kiedy doprowadziłem kod do stanu w którym robot chociaż próbował się utrzymać, udawało mu się to przez maksymalnie kilkanaście sekund. Jednak wraz z poprawianiem kodu robot stał dłużej i dłużej.

 Obecnie już się nie wywala, jednak mostek H po dłuższym staniu się przegrzewa, więc czas pracy ograniczony jest do kilku minut. Mimo to robot robi duże wrażenie, chociaż z pewnością nie jest idealny. Zastosowałem tanie chińskie silniki, i jak się okazało, jeden obraca się szybciej niż drugi, więc robot obraca się w jedną stronę. Do tego jak wspomniałem przegrzewa się, a silnikom brakuje momentu, więc robot się trzęsie zamiast stać idealnie prosto. Są to jednak problemy które mam w planach poprawić. Planuję dodać również możliwość sterowania po BT (już nawet na płytce jest miejsce na moduł HC-06), ale na razie nie miałem czasu.

Oto filmik prezentujący działanie robota:



Edytowano Marzec 26, 2019 przez S0wa

[Treker (Damian Szymański)]

@S0wa, właśnie zaakceptowałem opis. Dziękuję za przedstawienie ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum 😉

[bigthomas]

Witam,

Ciekawy projekt, chciałbym spróbować skonstruować podobnego robota. Chętnie zobaczył bym kod źródłowy dla tego robota.

[S0wa]

#include <Wire.h>

///////////////////////MPU Data/////////////////////////
long rawAccelX, rawAccelY, rawAccelZ; // raw data from accel
float accelX, accelY, accelZ; //calculated data from Accel

long rawGyroX, rawGyroY, rawGyroZ; //raw data from gyro
float gyroX, gyroY, gyroZ; //calculated data from Gyro
///////////////////////MPU Data//////////////////////////

//////////////////////Time and angle/////////////////////////
float elapsedTime, timePrev, time;
float totalAngle; //Real, filtered angle from MPU
float desiredAngle=-2; //Desired angle of robot
//////////////////////Time and angle/////////////////////////

//////////////////////PID///////////////////////////////////
float pid, error, prevError;
float pidP;
float pidI;
float pidD;

double kp=70; //<do ustawienia>>
double ki=1.2; //<do ustawienia>>
double kd=0.7; //<do ustawienia>>
//////////////////////PID///////////////////////////////////

//////////////////////PIDA//////////////////////////////////
int pidA, errorA, prevErrorA;
int desiredStepsA=0;   //
float pidPA;
float pidIA;
float pidDA;

double kpA=0.001; //<do ustawienia>>
double kiA=0.0000015; //<do ustawienia>>
double kdA=0.0015; //<do ustawienia>>
//////////////////////PIDA//////////////////////////////////


//////////////////////Motors////////////////////////////////
int in1=8;
int in2=7;
int in3=5;
int in4=4;

int enA=9;
int enB=6;

int enc1=3;
int enc2=2;
int enc3=12;
int enc4=11;

int stepsA=0;
int stepsB=0;

int speedA;
int speedB;
//////////////////////Motors////////////////////////////////

/////////////////////Other/////////////////////////
float rad_to_deg = 180/3.141592654;
/////////////////////Other/////////////////////////


void setup() {
  pinMode(in1, INPUT);
  pinMode(in2, INPUT);
  pinMode(in3, INPUT);
  pinMode(in4, INPUT);
  pinMode(enc1, INPUT);
  pinMode(enc2, INPUT);
  pinMode(enc3, INPUT);
  pinMode(enc4, INPUT);
  pinMode(enA, OUTPUT);
  pinMode(enB, OUTPUT);
  Wire.begin();

  setupMPU(); //setups MPU

  attachInterrupt(digitalPinToInterrupt(enc1), steps1, CHANGE);
  attachInterrupt(digitalPinToInterrupt(enc2), steps2, CHANGE);

  time = millis();
}

void loop() {
  timePrev = time;
  time = millis();
  elapsedTime = (time - timePrev) / 1000;

  readAccelData(); //reads data from accelerometer
  readGyroData(); //reads data from gyroscope
  calculateRealAngle(); //calculates real angle
  calculatePIDA();
  calculatePID(); //calculates PID value
  action();
}

void setupMPU() {
  Wire.beginTransmission(0b1101000); //Begins transmision with MPU
  Wire.write(0x6B);  //
  Wire.write(0b00000000); //Turns sleep mode off
  Wire.endTransmission();
  Wire.beginTransmission(0b1101000);
  Wire.write(0x1B); //
  Wire.write(0x00000000); //Sets Gyro scale to +/- 250 deg/sec <do ustawienia>
  Wire.write(0x1C); //
  Wire.write(0x00000000); //Sets Accel scale to +/- 2g <do ustawienia>
  Wire.endTransmission();
}

void readAccelData() {
  Wire.beginTransmission(0b1101000);
  Wire.write(0x3B);
  Wire.endTransmission();
  Wire.requestFrom(0b1101000, 6); //Requests Accel registers
  while (Wire.available()<6);
  rawAccelX = Wire.read()<<8|Wire.read();
  rawAccelY = Wire.read()<<8|Wire.read();
  rawAccelZ = Wire.read()<<8|Wire.read();

    //Process Accel data to sth usefull
  accelX = rawAccelX / 16384.0; //<- depends on Accel scale
  accelY = rawAccelY / 16384.0; //<- depends on Accel scale
  accelZ = rawAccelZ / 16384.0; //<- depends on Accel scale
}

void readGyroData() {
  Wire.beginTransmission(0b1101000);
  Wire.write(0x43);
  Wire.endTransmission();
  Wire.requestFrom(0b1101000, 6); //Requests Gyro registers
  while (Wire.available()<6);
  rawGyroX = Wire.read()<<8|Wire.read();
  rawGyroY = Wire.read()<<8|Wire.read();
  rawGyroZ = Wire.read()<<8|Wire.read();

    //Process Gyro data to sth usefull
  gyroX = rawGyroX / 131.0; //<- depends on Gyro scale
  gyroY = rawGyroY / 131.0; //<- depends on Gyro scale
  gyroZ = rawGyroZ / 131.0; //<- depends on Gyro scale
}

void calculateRealAngle() {
  float accelAngle = atan(accelY/sqrt(pow(accelX,2) + pow(accelZ,2)))*rad_to_deg; //Calculates Accel angle in X axis
  totalAngle = 0.98 *(totalAngle + gyroX * elapsedTime) + 0.02*accelAngle; //Real filtered angle in X axis

}

void calculatePID() {
  error = totalAngle - desiredAngle+pidA;
  pidP = kp*error;
  pidI = pidI+(ki*error);
  pidD = kd*((error-prevError)/elapsedTime);
  pid = pidP+pidI+pidD;
  prevError = error;
}

void action() {

  speedA = constrain(abs(pid), 0, 255);
  speedB = constrain(abs(pid), 0, 255);

  if (pid >0) {
    moveForward();
  }
  else if (pid <0){
    moveBackward();
  }

}

void steps1(){
  if (digitalRead(enc1) == HIGH) {
    if (digitalRead(enc3) == LOW) {
      stepsA++;
    } else {
      stepsA--;
    }
  } else {
    if (digitalRead(enc3) == LOW) {
      stepsA--;
    } else {
      stepsA++;
    }
  }
}
void steps2(){
  if (digitalRead(enc2) == HIGH) {
    if (digitalRead(enc4) == LOW) {
      stepsB--;
    } else {
      stepsB++;
    }
  } else {
    if (digitalRead(enc4) == LOW) {
      stepsB++;
    } else {
      stepsB--;
    }
  }
}

void moveForward(){ //moves motors forward
  digitalWrite (in1, HIGH);
  digitalWrite (in2, LOW);
  digitalWrite (in3, HIGH);
  digitalWrite (in4, LOW);

  analogWrite(enA, speedA);
  analogWrite(enB, speedB);
}

void moveBackward(){ //moves motors backward
  digitalWrite (in1, LOW);
  digitalWrite (in2, HIGH);
  digitalWrite (in3, LOW);
  digitalWrite (in4, HIGH);

  analogWrite(enA, speedA);
  analogWrite(enB, speedB);
}

void calculatePIDA() {    //compensates position drift
  errorA = stepsA - desiredStepsA;
  pidPA = kpA*errorA;
  pidIA = pidIA+(kiA*errorA);
  pidDA = kdA*((errorA-prevErrorA)/elapsedTime);
  pidA = pidPA+pidIA+pidDA;
  prevErrorA = errorA;
}

Proszę bardzo. Z pewnością nie jest to kod, którym można się chwalić, ale mniej lub bardziej działa. Starałem się go komentować, ale na pewnym etapie prac wymknęło się to spod kontroli. Na wszystkie pytania postaram się odpowiedzieć 🙂
