Stacja lutownicza DIY

[PCmaniak22]

Zaczynając przygodę z elektroniką, prawdopodobnie każdy z nas jako jedno pierwszych narzędzi jakie kupił to sprzęt lutowniczy. Zazwyczaj zaczynamy od taniej "transformatorówki" lub zwykłej lutownicy kolbowej. Z czasem do coraz bardziej zaawansowanych projektów/napraw zaczyna brakować nam wielu funkcji w takim sprzęcie lub zwyczajnie chcemy czegoś lepszego i zastanawiamy się nad zakupem stacji lutowniczej.

Tak wyglądał też mój początek z lutownicami.Pierwsze stacje które miałem, to popularne chińczyki które szybko się psuły lub zużywały. Po przepaleniu którejś kolby z rzędu, powiedziałem basta! Po dość długich poszukiwaniach, stwierdziłem że sprzęt który mnie zaspokoi jest dość drogi i zostaje DIY, tak właśnie stworzyłem idealną stację lutowniczą dla siebie, wzorując się na ciekawych i gotowych już pomysłach z sieci.

Uwaga!

W niektórych miejscach na płycie występują napięcia 230V! Niezachowanie ostrożności może grozić śmiercią!

Założenia jakie miałem:

• Możliwość podłączenia różnych kolb lutowniczych( 24V z termoparą)
• Funkcja uśpienia(stacja przechodzi w tryb 180 stopni)
• Pamięć 3 najczęściej używanych temperatur
• Sterowanie pochłaniaczem dymu z poziomu stacji
• Wyświetlanie wszystkich informacji w czytelny sposób na LCD
• Niska awaryjność(pisze ten artykuł po kilku latach użytkowania stacji i póki co zero problemów)
• Niewielkie koszty

Myślę że założenia udało mi się spełnić idealnie. Do stacji można podłączyć dowolną kolbę z grzałką na 24V. Posiada pamięć 3 zaprogramowanych wcześniej temperatur. Po 15 minutach od odłożenia kolby przechodzi w tryb uśpienia, co za tym idzie temperatura spada do 180 stopni i jest podtrzymywana, tak aby po podniesieniu kolby szybko się rozgrzać do poprzedniej temperatury, dodatkowo w trybie uśpienia wyświetlacz się wygasza. Po 30 minutach bezczynności stacja wyłącza się. Na tyle obudowy jest dodatkowe wyjście 230V pod które możemy podłączyć wyciąg powietrza, załączamy je odpowiednią kombinacją klawiszy. Dwie diody służą do sygnalizacji nagrzewania grzałki i załączenia wyjścia 230V.

Obecnie pracuję na taniej kolbie firmy Zhaoxin ze względu na fakt, że posiadam bardzo duży zapas grotów i chcę je wykorzystać. Jednak gorąco polecam Solomon SL-30, którą używam w pracy i zdecydowanie dużo lepiej się nią lutuje.

Układ załączania grzałki oparty jest na triaku i optotriaku który dodatkowo wykrywa przejście sieci przez zero.

Jako ciekawe rozwiązanie warto tu wspomnieć o układzie włącznika. Podając impuls przyciskiem włączającym układ, tak naprawdę zawieramy styki przekaźnika na chwilę, procesor w ułamku sekundy wystawia stan wysoki na tranzystor który steruje przekaźnikiem załączającym zasilanie na całej płycie. Wyłączenie polega na wystawieniu stanu niskiego na tranzystor i odłączenie zasilania przez przekaźnik.

Dodatkowe wyjście 230V również zbudowane zostało na popularnym układzie triak+optotriak.

Wyświetlacz LCD w czytelny sposób prezentuje interesujące nas informacje takie jak stan podniesionej kolby, temperatura grota jak i żądaną, tryb pracy czy stan wyjścia 230V. Program do stacji został zaczerpnięty z innego projektu stacji który znalazłem w sieci, wspólnie z autorem dokonaliśmy kilku poprawek i modyfikacji. Po dopracowaniu całości i długich testach urządzenia prezentuje wam moim zdaniem najlepsza stacje lutownicza DIY.

Poniżej zdjęcia i link ze szczegółowymi informacjami oraz plikami do konstrukcji😁

Szczegółowy opis i materiały do pobrania









Edytowano Wrzesień 24, 2019 przez PCmaniak22

[Julek]

Świetny projekt! Ile czasu zajęła ci budowa tego urządzenia? W zestawieniu z zasilaczem wygląda super.

Gratuluję!

[PCmaniak22]

Dziękuję za pozytywne opinie, obawiałem się że zostanę wyśmiany jakby to pewnie miało miejsce na popularnym forum elektr... a nie ważne :)

Projekt stacji od zera stworzyłem w około tydzień nie licząc poszukiwań i przemyśleń odnośnie budowy oraz licznych poprawek :)

[lukaszd82]

Stacja fajna, sam zrobiłem pierwszą swoją stację, ale na podstawie projektu RL-1

Może napisz coś więcej na temat stabilizacji temperatury, czy mamy tu jakiś PID, którego parametry możemy wystroić pod posiadaną kolbę?

Piszesz dowolna kolba 24V, ale bierzesz pod uwagę, że są z termoparą (i taką chyba wykorzystujesz) lub z termistorem i tylko termopara zadziała z twoim projektem.

Wypada dodać taką uwagę, tym bardziej, że udostępniasz komplet plików umożliwiających wykonanie własnej stacji. Bardzo podoba mi się takie podejście.

Bardzo staranne wykonanie, ładna obudowa, przemyślana konstrukcja.



Dodam jednak od siebie, iż kupując dużo na aliexpress jako gratis do testów dostałem stację KSGER na groty T12.

No i inne stacje odeszły w zapomnienie. Stacja DIY stoi na półce i zbiera kurz.

Nagrzewanie od włączenia stacji do temp ~340stopni to jakieś 6 sekund, czujnik ruchu w kolbie. Przy odłożeniu kolby na skonfigurowany w menu czas następuje uśpienie i ograniczenie temp - u mnie nastawa 60 sekund i temp. 150 stopni. Podniesienie kolby to automatyczne wybudzenie i podgrzanie grota do zadanej temp. Trwa to na tyle krótko, że podnoszę kolbę do lutowanego elementu i już jest zwykle zadana temperatura. Dodatkowo dzięki grzałce w grocie (75W) nie ma problemu z lutowaniem dużego pola masy, z czym był problem na stacjach pokroju 936 itp. z mocą rzędu 50W i ceramiczną grzałką a nawet wzmocniona wersją 937D+ 75W.

Dlatego jako następna stację polecam złożenie czegoś na groty T12. Jest kilka projektów w necie, samemu na ich podstawie też można coś zdziałać.

Groty T12 kupowane na ali to koszt 10-14zł/sztukę. Każdy grot to nowa grzałka 🙂 Dla amatora ceny są ok.

Edytowano Wrzesień 24, 2019 przez lukaszd82

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[PCmaniak22]

Dziękuję, brakujące info oczywiście uzupelnię. Odnośnie stacji na grot T12 powiem szczerze że jesteś kolejna osoba która w komentarzu o niej wspomina i chwali, więc na pewno ja przetestuje. Z drugiej strony jednak czuje mała nostalgię, szkoda że już nie będzie takich konstrukcji jak kiedyś. Większość woli kupić gotowe urządzenie niż samemu coś stworzyć. Sam obecnie jestem na etapie budowy generatora funkcyjnego mimo że wiem iż gotowca można kupić na niższe pieniądze na aliexpress. Oczywiście sam też zamawiam tam większość elektroniki 🙂

[lukaszd82]

Możesz sam zbudować stację na groty T12.

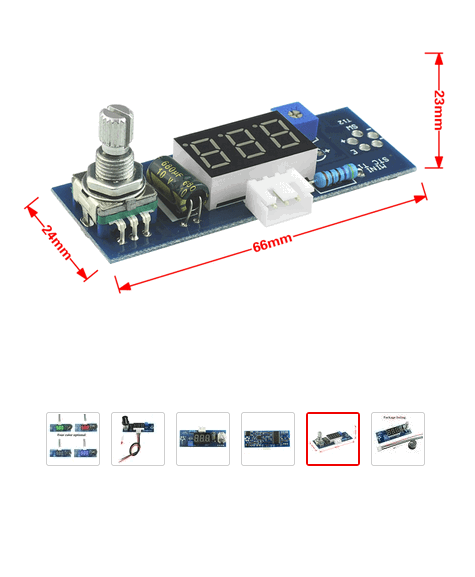

Sama kolba na ali to koszt ok 15zł, groty ze dwa na poczatek po 12zł. kontroler najprostrzy, z trochę gorszą stabilizacją niż ma stacja KSGER to koszt ok 35zł.

Wystarczy na ali wpisać T12 STC lub HAKKO T12.

Mam taki na zbyciu jakby co po kosztach 🙂

Kupiłem, a 2 tygodnie później dostałem stację KSGER od chińczyka.

Przetestowany, sprawny 🙂 Jakby ktoś chciał to wystawię go w dziale Sprzedam/Kupię/Zamienię/Praca wraz z innymi gratami.



[PCmaniak22]

Chętnie dowiem się więcej o tego typu lutownicach. Moglibyśmy na priv o tym porozmawiać?

[Treker (Damian Szymański)]

@PCmaniak22 proponuję założyć osobny temat na forum, na pewno inni też chętnie poczytają 😉

[lukaszd82]

Na innym forum robiłem porównanie stacji KSGER T12 STM32,  DIY RL-1 (którą opisałem na forum) oraz YIHUA 937D+.

Mogę gdzieś przekopiować tamte dane. Choć temat, który powstał w tamtym miejscu stał się małym kompedium na temat stacji na groty T12.

Najlepiej byłoby zebrać całość informacji z tamtego tematu i dopiero napisać na tej podstawie jakiś artykuł...

Początkujących elektroników na pewno by to zainteresowało...

Swoja drogą, nigdzie nie widziałem porównania stacji lutowniczych w cenie powiedzmy do 300zł.

Taki temat cieszyłby się na pewno spora popularnością...

Tym bardziej jeśli by zawierał porównanie funkcjonalności i możliwe wybory w 2-3 zakresach cenowych (do 100zł, do 200zł i do 300zł).



Edytowano Wrzesień 24, 2019 przez lukaszd82

[PCmaniak22]

@lukaszd82 @Treker  Myślę że to bardzo dobry pomysł

[SOYER]

@lukaszd82 potwierdzam zainteresowanie;), świetny temat.

[Chumanista]

Recenzowałem KSGERa też niedawno i potwierdzam, T12 i podobne to zupełnie inna klasa komfortu. Dałoby się do 100zł zbudować na pewno samemu, za 190zł jest najtańsza gotowa ze wszystkim co trzeba.

Edytowano Wrzesień 29, 2019 przez Chumanista

[piotrredel]

Pełen szacun świetna robota i wykonanie, choć front przypomina dawne czasy, ale reszta superowo. Ile Cię to kosztowało?
