Wytrawiarka do płytek PCB

[Wiktor2019]

Cześć

Zawsze robiłem różne układy elektroniczne na uniwersalnych płytkach pcb jednak pewnego dnia stwierdziłem, że to bez sensu i przydała by się wytrawiarka. Po rozglądnięciu się po internecie stwierdziłem, że najtaniej będzie jak zrobię ją sam. Tak narodził się pomysł na własną wytrawiarkę.

Założenia projektu.

• termostat by nie pilnować temperatury
• zbiornik z plexi
• grzałka na 12v
• wąski zbiornik żeby nie trzeba było dużo nadsiarczanu
• żeby zbiornik dało się bez problemu umyć



Całość została umieszczona w drewnianej obudowie ze sklejki i pomalowana farbą. Grzałki są przymocowane do sklejki i zawieszone nad zbiornikiem jest to część ściągana i mocowana na złączu przemysłowym 9 pin. Każda grzałka posiada własny bezpiecznik. Czujnik temperatury wiszący z góry jest podłączany przez złącze montażowe do termostatu. Całość jest zasilana poprzez złącze przemysłowe z zasilacza 12v który ostatnio przeszedł metamorfozę z powodu zepsucia się zasilacza modułowego (jeszcze nie opisane na forum).

Cały zbiornik jest wyciągany i mocowany na cztery śrubki. W razie ,,małego'' przecieku obudowa od środka jest pomalowana i zabezpieczona silikonem na łączeniach. Każdy z pośród 3 włączników włącza 2 grzałki jeden jest nie podłączony z powodu, że zamówiłem 4 grzałki. Są to grzałki do głowicy drukarki 3D dwie 40W i dwie 50W w wodoodpornej osłonie do taśmy Led w moich testach wytrzymała bez problemu 480°C całością steruje termostat który jest ustawiony na 44°C. By podgrzać wodę powyżej zadanej temperatury należy włączyć wyłącznik obok amperomierza. Amperomierz został zamontowany ponieważ leżał mi w domu i by wiedzieć czy grzałki pracują prawidłowo. Pobór prądu przez nie wynosi około 3,5A.

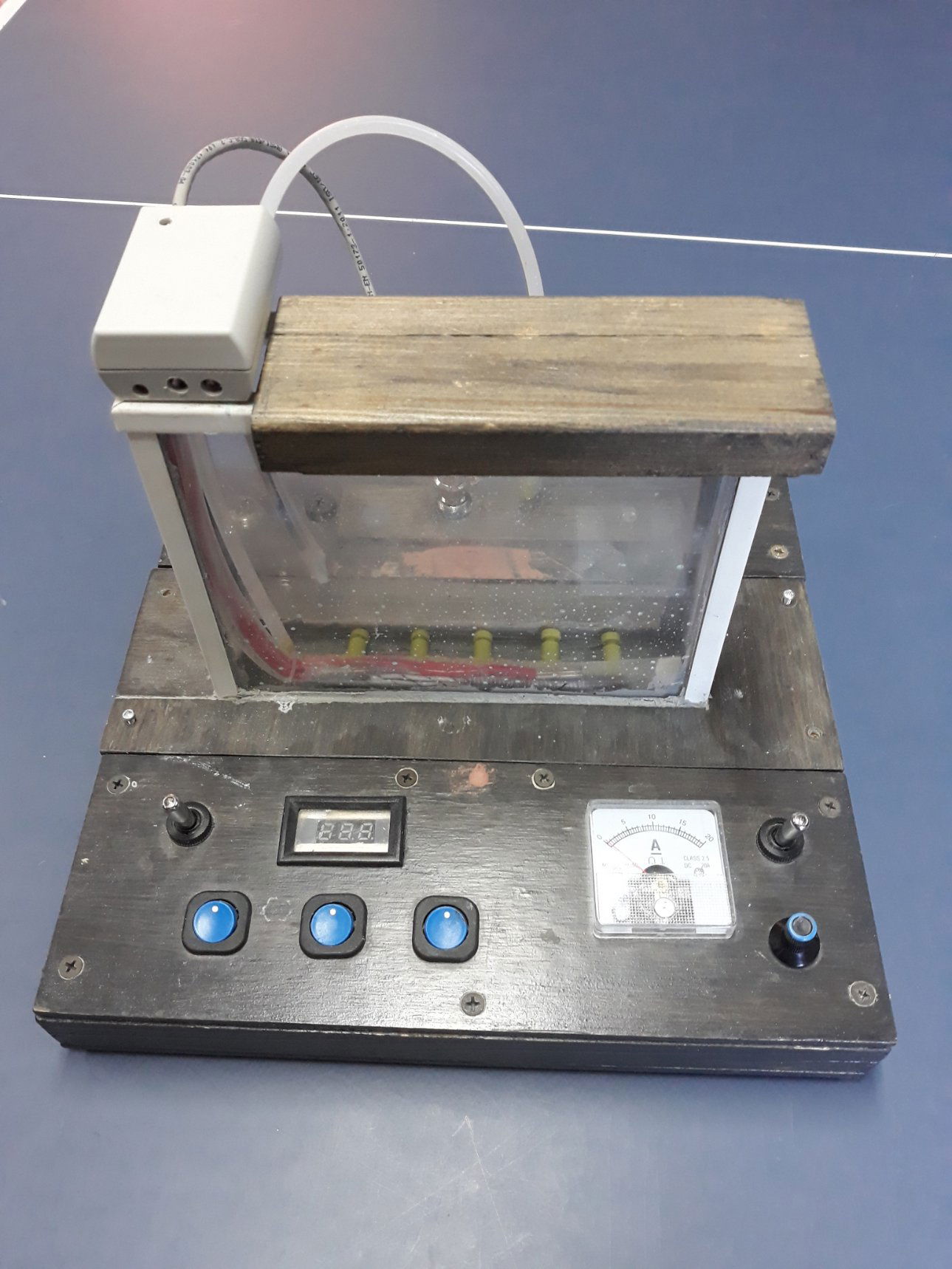

Mała galeria oraz schemat

Dziękuję za przeczytanie

[Treker (Damian Szymański)]

Właśnie zaakceptowałem Twój opis, możesz go teraz zgłosić do akcji rabatowej umieszczając link w temacie zbiorczym. Dziękuję za przedstawienie projektu i zachęcam do aktywności na naszym forum 🙂

[osiolman]

Bardzo fajny i przydatny projekt

Od pewnego czasu też zacząłem się zastanawiać, żeby przestać robić projekty tylko na płytkach uniwersalnych, ale zacząć już na prostych płytkach pcb. Wiem że można wytrawiać płytki bez użycia "specjalnych" wytrawiarek, ale na dłuższą metę są one owiele praktyczniejsze i pozwalają zaoszczędzić trochę wiecej czasu











[Wiktor2019]

Jeśli robi się własną płytkę trzeba pamiętać, że po wytrawieniu trzeba powiercić otwory. Otwory w uniwersalnych płytkach mają 0,9 mm więc może się zdarzyć, że podczas wiercenia złamie się kilka wierteł jeśli trzyma się wiertarkę w ręce. Najlepiej do tego celu spisuje się stojak na wiertarkę (taki metalowy) oraz zamocowany w nim silnik klasy 550 i uchwyt na wiertło.

Ja na początku rysowałem płytki ręcznie, teraz robię za pomocą termotransferu ta metoda jest dużo dokładniejsza ale trzeba uważać żeby nie zrobić za cienkich ścieżek. Ponieważ po "wyprasowaniu" płytki i podczas odklejania papieru ścieżka może się przerwać.

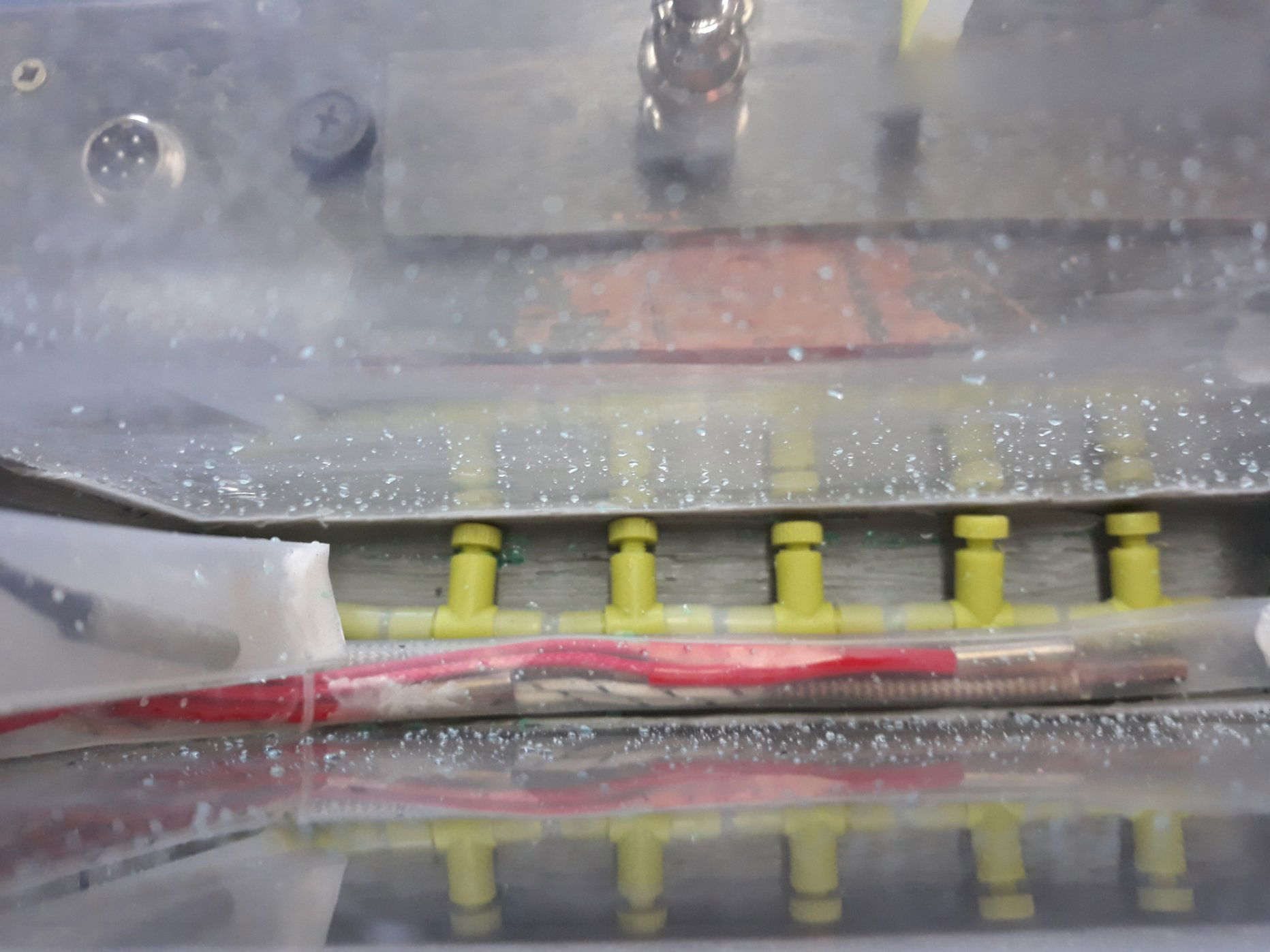

Ostatnio przerobiłem moją wytrawiarkę umieszczając grzałki na dole w jednej gumowej osłonie oraz doczepiając do nich zaworki z powietrzem (wcześniej był kamień napowietrzający ale się rozpadł). Ja zmienił bym pojemnik na wytrawiacz na szklany oraz dał go do zrobienia szklarzowi. Ponieważ na ściankach pojemnika widać w paru miejscach małe pęknięcia. Kiedyś widziałem, że można kupić taki szklany pojemnik na internecie.
