Line follower DAALEC i BadWolf

[marcin13021988]

Witam,

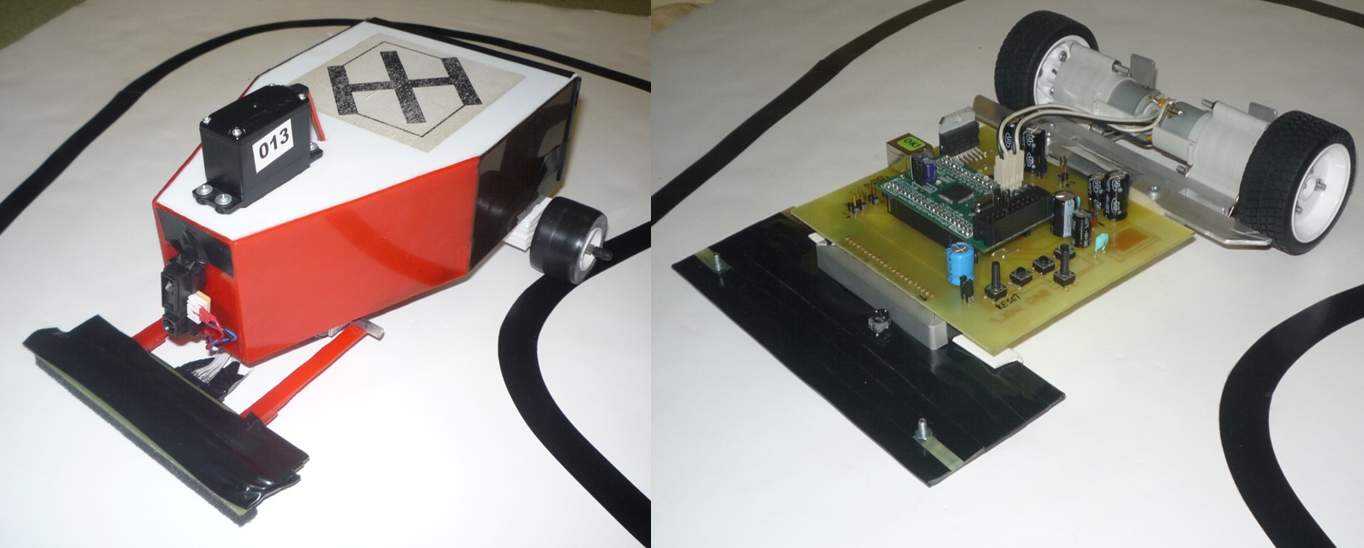

Chciałbym wam przedstawić moje dwa roboty klasy LineFollower:

+ pierwszy: DAALEC - przegubowiec, w kilku konkursach brał już udział (pierwszy konkurs z jego udziałem RobotChallenge 2009)

Szczegóły techniczne:

- procesor: Atmega48@12MHz

- czujniki: 8 sztuk CNY70, ustawione w linii

- zasilanie: 2x7.4V (akumulatorki li-pol 450mAh)

- mostek H: L298

- napęd: silnik modelarski klasy 280 (do tego przekładnia ślimakowa na oś koła napędowego) + serwo modelarskie do skręcania

- kod napisany w C

Konstrukcja własnoręcznie wycięta z plastiku, łączenia wzmocnione dodatkowo cienką blachą aluminiową. Główne koło napędowe wytoczone z korka, opona wykonana z otuliny na rury + gumowy balonik. Koła swobodne nietoczone (wykorzystana rurka PCF + otulina na rury).

+ drugi robot: BadWolf - LF z klasycznym napędem, stosunkowo młoda konstrukcja, nad którą prace ciągle trwają, pierwsze zawody w których wziął udział: RoboticArena 2009

Szczegóły techniczne:

- procesor: at91SAM7s64

- czujniki: 20 sztuk SG2BC, ustawione w łuku

- zasilanie: 2 x aku LiPol: 1x7.4V + 1x11.1V

- mostek H: L298

- napęd: 2 silniki modelarskie klasy 260 + przekładnie planetarne 1:20

- kod napisany w C

- konstrukcja nośna wykonana z aluminium.

[swierkdeck]

Nie powiem, twoje line followery robią wrażenie, szczególnie drugi, z tak dużą ilością czujników 😉 A teraz pytania:

➡️ Na filmie (DAALEC, T-BOT) robocik ukończył przejazd, natomiast w wynikach wyraźnie widać, że wszystkie 3 podejścia nie zostały zakończone sukcesem?

➡️ Gdzie dostałeś takie 'egzotyczne' czujniki jak SG2BC?

➡️ Czy silniki to TAMIYA Planetary Gearbox Set?

[marcin13021988]

Co do pierwszego pytania: Tak DAALEC nie ukończył żadnego przejazdu kwalifikacyjnego 🙂 na początku tego filmiku widać wyraźnie że tuż po starcie zawrócił na pierwszej szykanie i tak oto uwalił drugi przejazd kwalifikacyjny, zaś na początku regulamin konkursu uwzględniał tylko dwa przejazdy kwalifikacyjne. Dlatego ten trzeci przejazd był pozakonkursowy, niestety (14.53) Widać mój robot nie lubi kwalifikacji 🙂

Pytanie drugie: czujniki SG2BC można dostać w jednym sklepie w Krakowie i dodam że są świetne: małe i tanie (1.70pln/sztuke)

Pytanie trzecie: Tak

[Treker (Damian Szymański)]

czujniki SG2BC można dostać w jednym sklepie w Krakowie i dodam że są świetne: małe i tanie (1.70pln/sztuke)

No to ktoś tu albo dopłaca do interesu (w co wątpię), albo ktoś inny szuka naiwnych:

http://elecena.pl/product/106290/sg2bc-fotokomorka-refleksyjna-ogniskowa-1-1-mm

BTW, z tego co widzę BadWolf jako mózg ma chyba moduł, który był nagrodą na diodzie 😉
