Wykresy wskazowe idealnego kondensatora, cewki

[Szymon007]

Wie ktoś jak wyglądają wykresy wskazowe idealnego kondensatora, rezystora i cewki?

[Gieneq]

Cześć, hasło Impedancja z wikipedii może Ci pomóc, masz tam we własnościach wzory na impedancje rezystora, kondensatora i cewki. Jak rozrysujesz je na płaszczyźnie zespolonej to powinno być to czego szukasz. Temat ten miałem kiedyś na studiach i nie pamiętam za wiele, więc nie daję głowy ale to chyba to o co pytasz.

[Szymon007]

@Gieneq Przeglądałem już wikipedie ale nie umiem nigdzie znaleźć tych 3 wykresów wskazowych, a muszę je zrobić na studia.

[Gieneq]

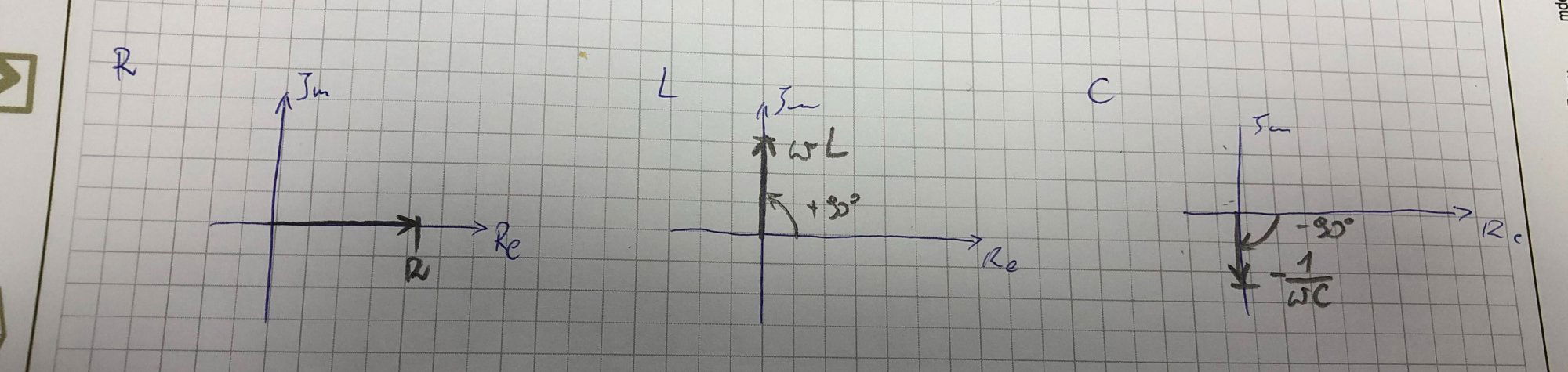

Patrzysz na impedancje z tych wzorów i rysujesz je na płaszczyźnie zespolonej:

Z = R jest czysto rzeczywiste, nie ma przesunięcia w fazie prądu i napięcia.

Z = jwL jest czysto urojone, napięcie na cewce wyprzedza prąd o 90*.

Z = -j/wC jest czysto urojone, napięcie na kondensatorze jest opóźnione względem prądu o 90*.

Wskazy możesz traktować jak "rezystory" i składać z nich układy żeby narysować wypadkową. Przykładowo dla szeregowego układu RLC możesz wyznaczyć impedancję zastępczą dodając ww. wzory, porządkując części rzeczywiste (opór czynny) i urojone (reaktancję) i rysując z takich "współrzędnych" wskaz.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Szymon007]

@Gieneq Czy do tego trzeba jeszcze podać skalę?

[Gieneq]

Jeżeli masz wartości liczbowe to powinna być skala, jeżeli nasz zapis symboliczny to orientacyjnie zaznaczasz na osiach.

A masz przy tym jakieś konkretne zadanie do zrobienia, czy tylko narysować te wykresy?
