Arduino Robot do nalewania wódki

[Kasztan 31]

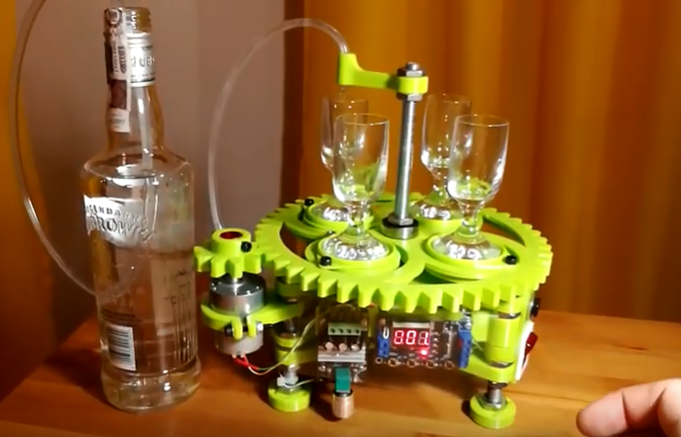

Cześć, pewnego razu na spotkaniu ze znajomymi okazało się, że na hasło „polej” nikt nie zareagował. Wtedy zrodził się pomysł, aby zaradzić takim przykrym sytuacjom w przyszłości postanowiłem stworzyć robota do nalewania alkoholi wysokoprocentowych. Z założenia robot miał nalewać alkohol do każdego kieliszka jaki się postawi oraz miał być zasilany przy pomocy baterii. Pierwsze prototypy zawierały prostą elektronikę opartą na czujnikach i przekaźnikach – jestem laikiem oraz samoukiem w kwestiach elektroniki. Projekty nie spełniały oczekiwań, ponieważ w normalnym użytkowaniu zawodziły.

Około rok temu natknąłem się na Arduino i zacząłem pogłębiać swoją wiedzę w tym kierunku. Wydruki 3D wykonałem na swojej drukarce.

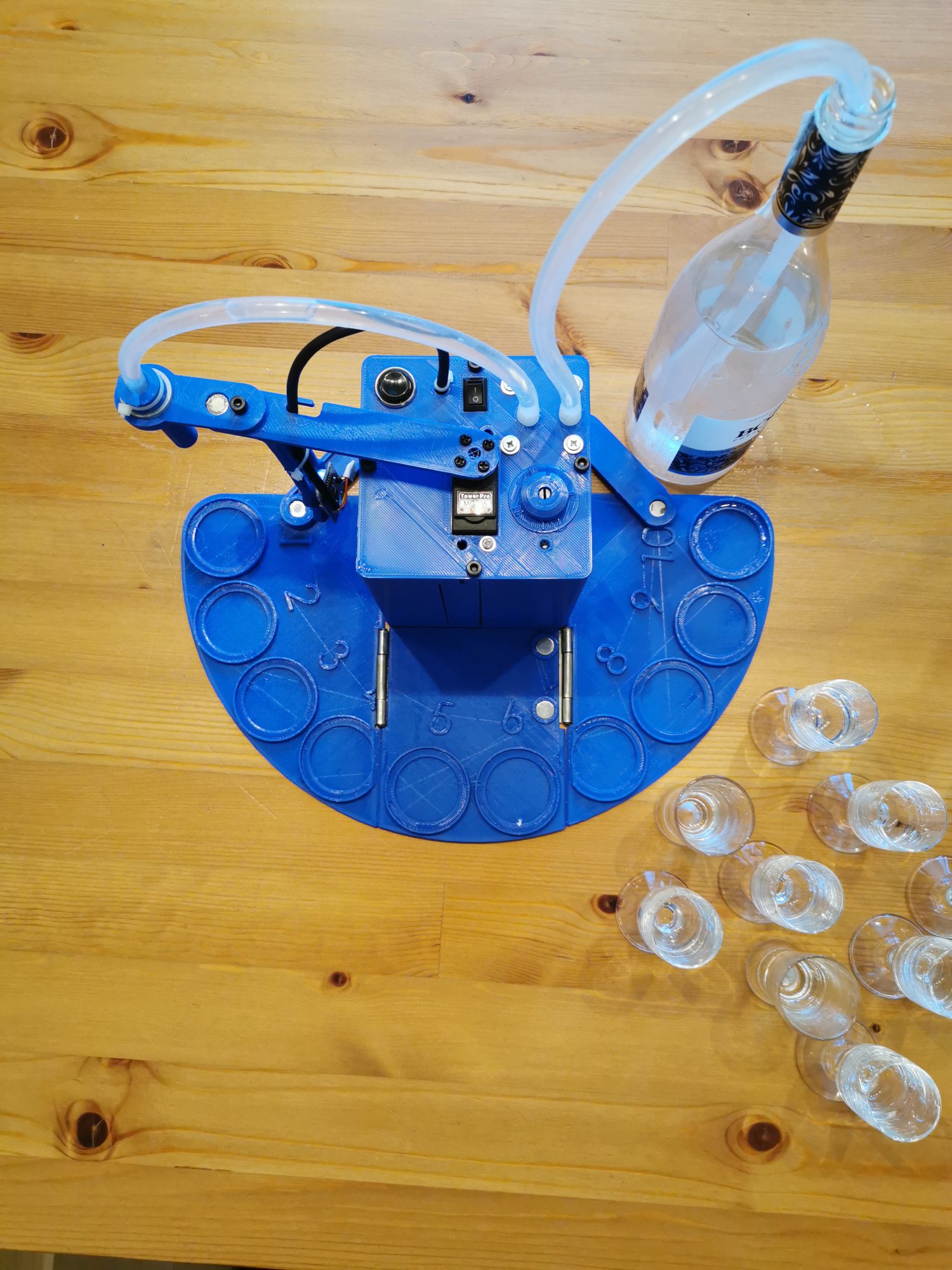

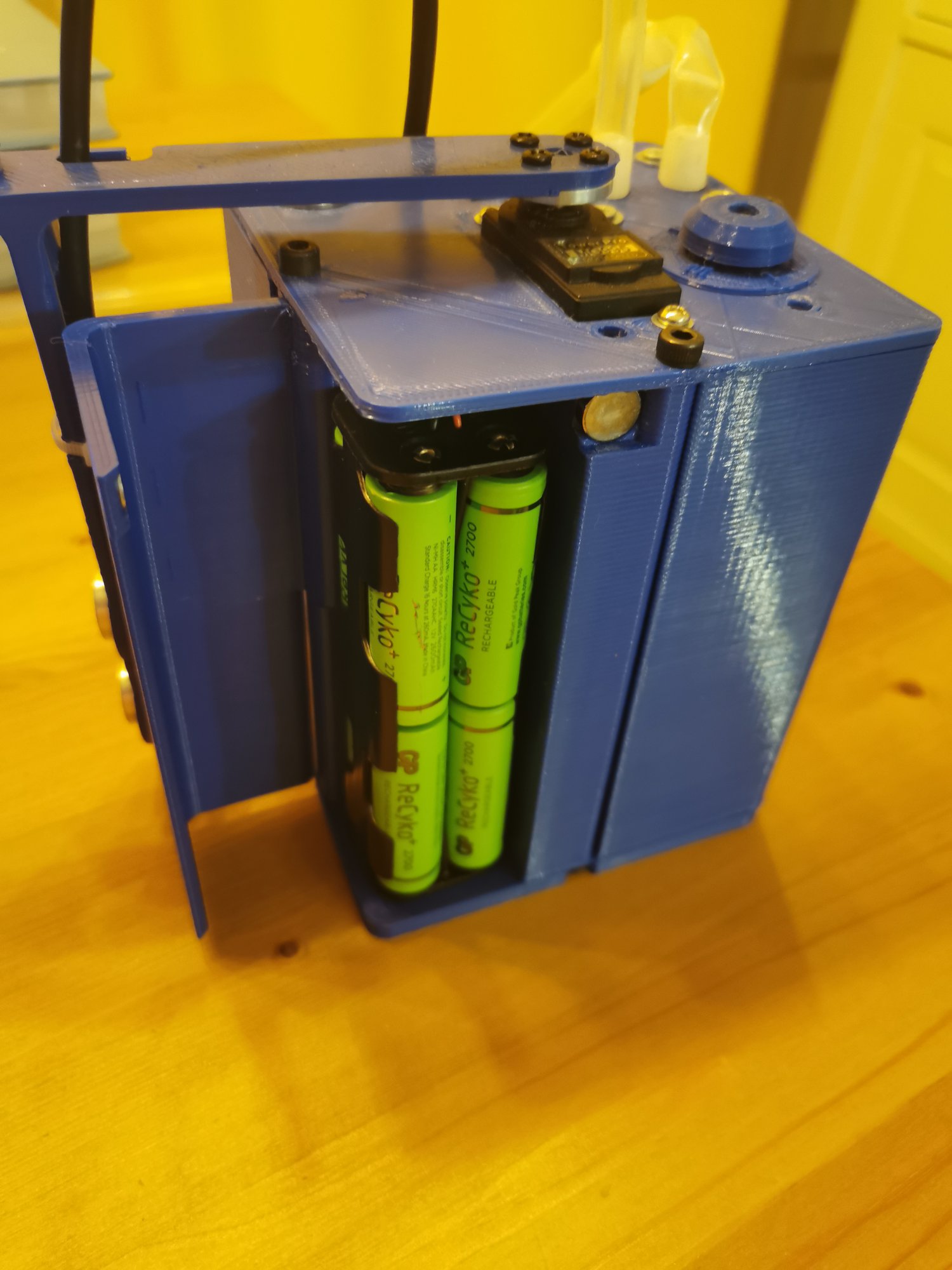

Robot spełnił założenia. Poprzez zastosowanie czujnika ultradźwiękowego jest w stanie nalać do każdego kieliszka, a potencjometrem można ustawić ilość nalewanej wódki w zakresie około 10 - 50ml. Do zasilania użyłem 8 akumulatorów AA.

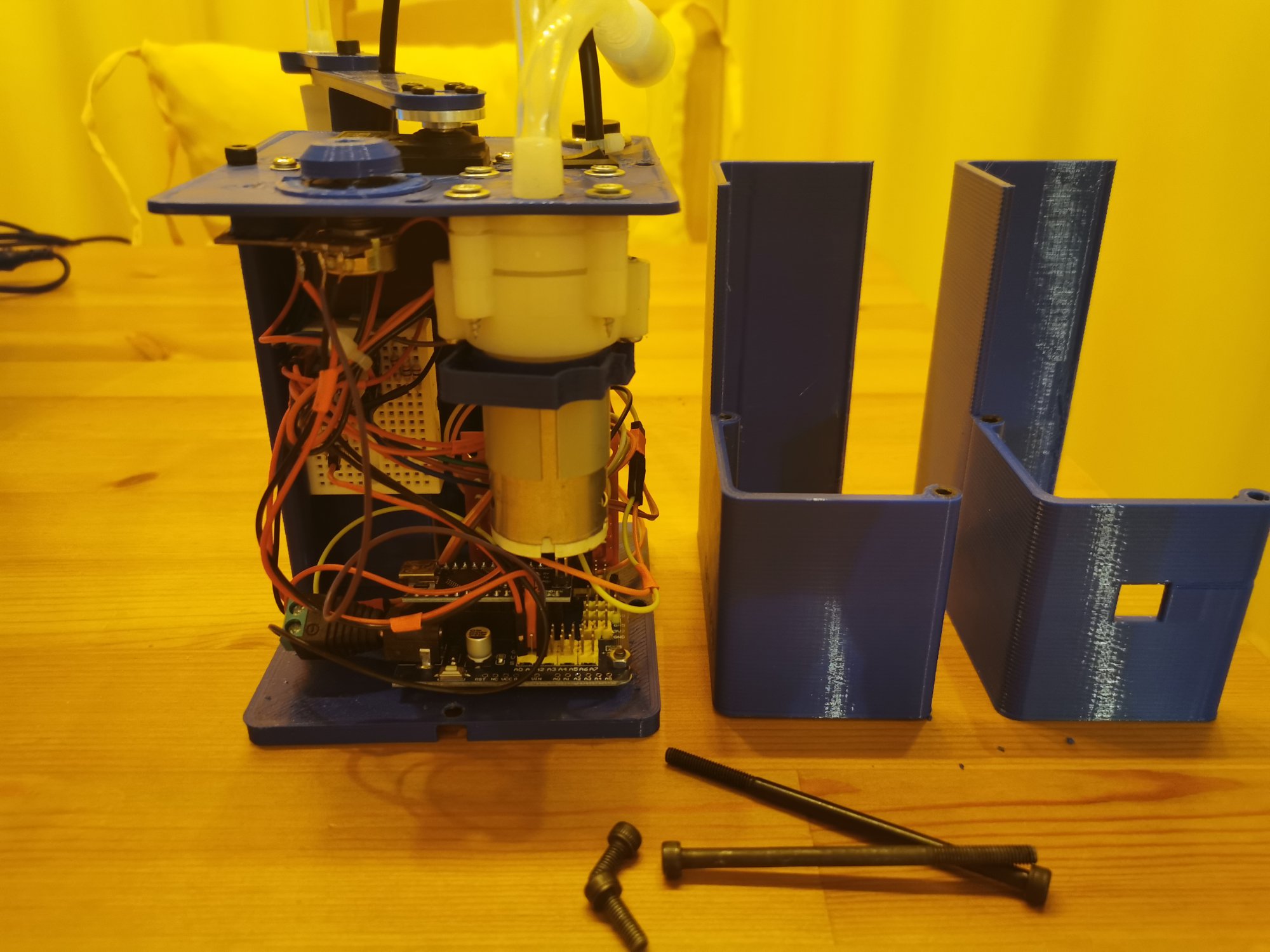

Wykonałem obudowę z kilku elementów żeby mieć lepszy dostęp do podzespołów. Rynienka na pompce została stworzona po zalaniu układu... z wyciekiem sobie poradziłem ale dla pewności została

Części których użyłem do budowy:

• Płytka stykowa 170 pól - 1 szt
• Stabilizator L7805CV 5V 1,5A – 1 szt
• Ultradźwiękowy czujnik odległości HC-SR04 2-200cm – 1szt
• Potencjometr liniowy 1K – 1 szt
• Wtyk DC 2,1/5,5mm z zaciskami skręcanymi – 1 szt
• Pompa membranowa - silnik R385+ - 12V - 3W - mini pompa wodna – 1szt
• Moduł sterownika L298N do silników DC – 1 szt
• Przełącznik kołyskowy 15x10mm – 1 szt
• Koszyk na baterie 8xAA (R6) – 1 szt
• Arduino Nano – 1 szt
• Uniwersalny Proto Shield do Arduino Nano – 1 szt
• Serwo TowerPro MG-995 – 1szt.
• Zawór zwrotny – 2szt.
• Moduł dioda LED RGB 5050 wspólna katoda – 1 szt.
• Magnesy neodymowe 10x5 – 8 szt
• Przycisk monostabilny – 1 szt.
• Rurka sylikonowa – 0,5m
• Rezystory
• Przewody połączeniowe

Aby "polewacz" był mobilny jego elementy zaprojektowałem tak, aby zmieściły się w drewnianej skrzyni 30x20x15cm.
