Robot balansujący, czyli kolejna próba zrozumienia regulatorów

[Leoneq]

Witam.

Chcę pokazać swoją kolejną konstrukcję, zapoczątkowaną w listopadzie zeszłego roku. Jest nim robot balansujący, który miał jedno specjalne zadanie - pomóc mi zrozumieć działanie regulatorów. Na początku myślałem "wystarczy jechać do przodu/do tyłu jak się robot przewraca" - byłem w ogromnym błędzie. Tak wygląda finalna wersja robota:

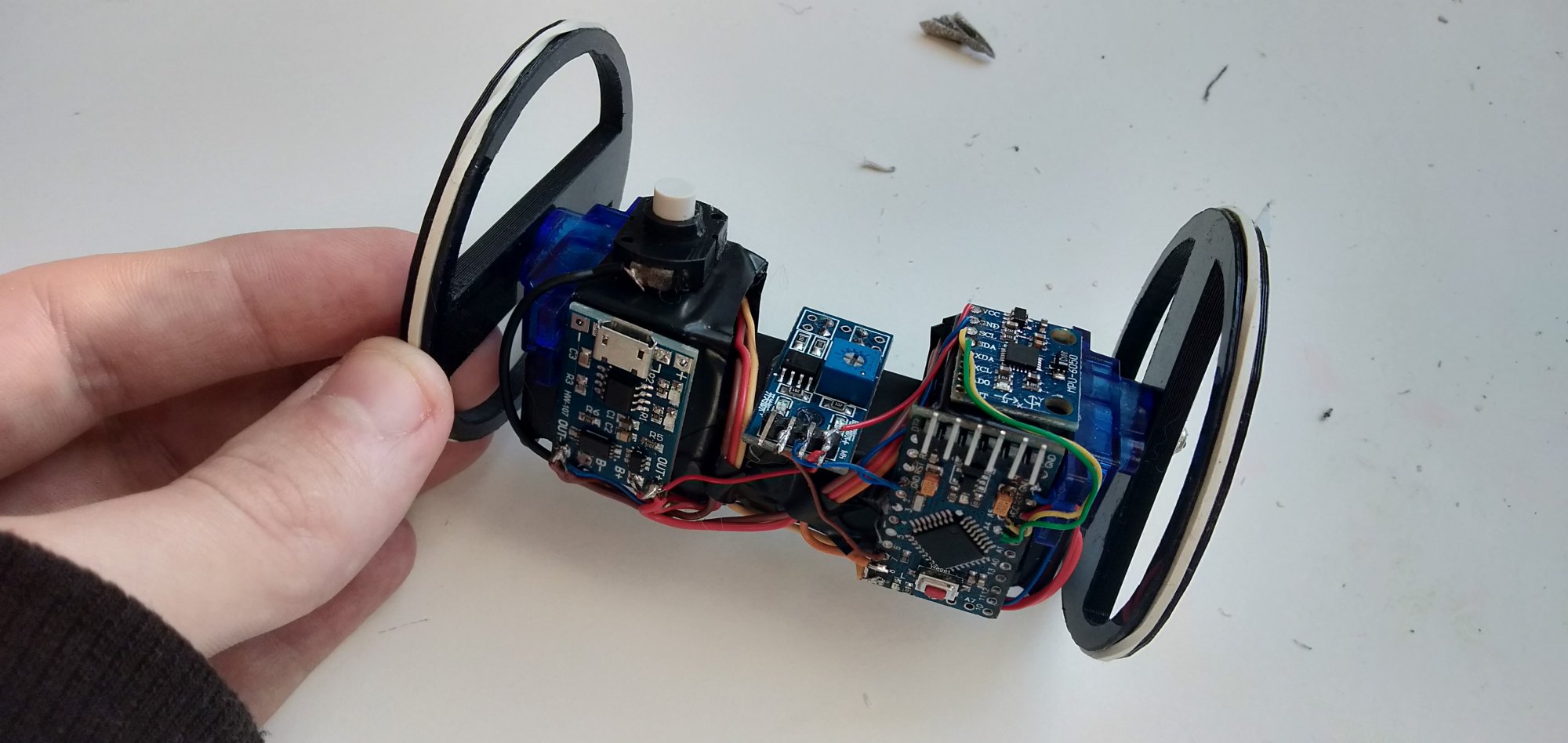

Tak więc, na początku obmyśliłem konstrukcję robota. Pod ręką miałem zmodyfikowane serwa SG90 do wykonywania pełnych obrotów - przykleiłem je do akumulatora, tam gdzie się dało dokleiłem klejem na gorąco Pro Mini, żyroskop i akcelerometr MPU6050, moduł z TP4056, wyłącznik i czujnik odbiciowy, jako prosty przełącznik do debugowania. Wszystko polutowałem, koła wydrukowałem na drukarce 3D - za "opony" posłużyły tutaj gumki recepturki.

Kod był prosty: odczytujemy aktualny kąt - jeżeli jest dodatni, jedziemy do przodu, jeżeli jest ujemny - do tyłu, a kiedy robot jest pionowy - wyłączamy silniki. Jak można się domyślać (ja się nie domyśliłem), robot nigdy nie osiągnął pozycji stabilnej.

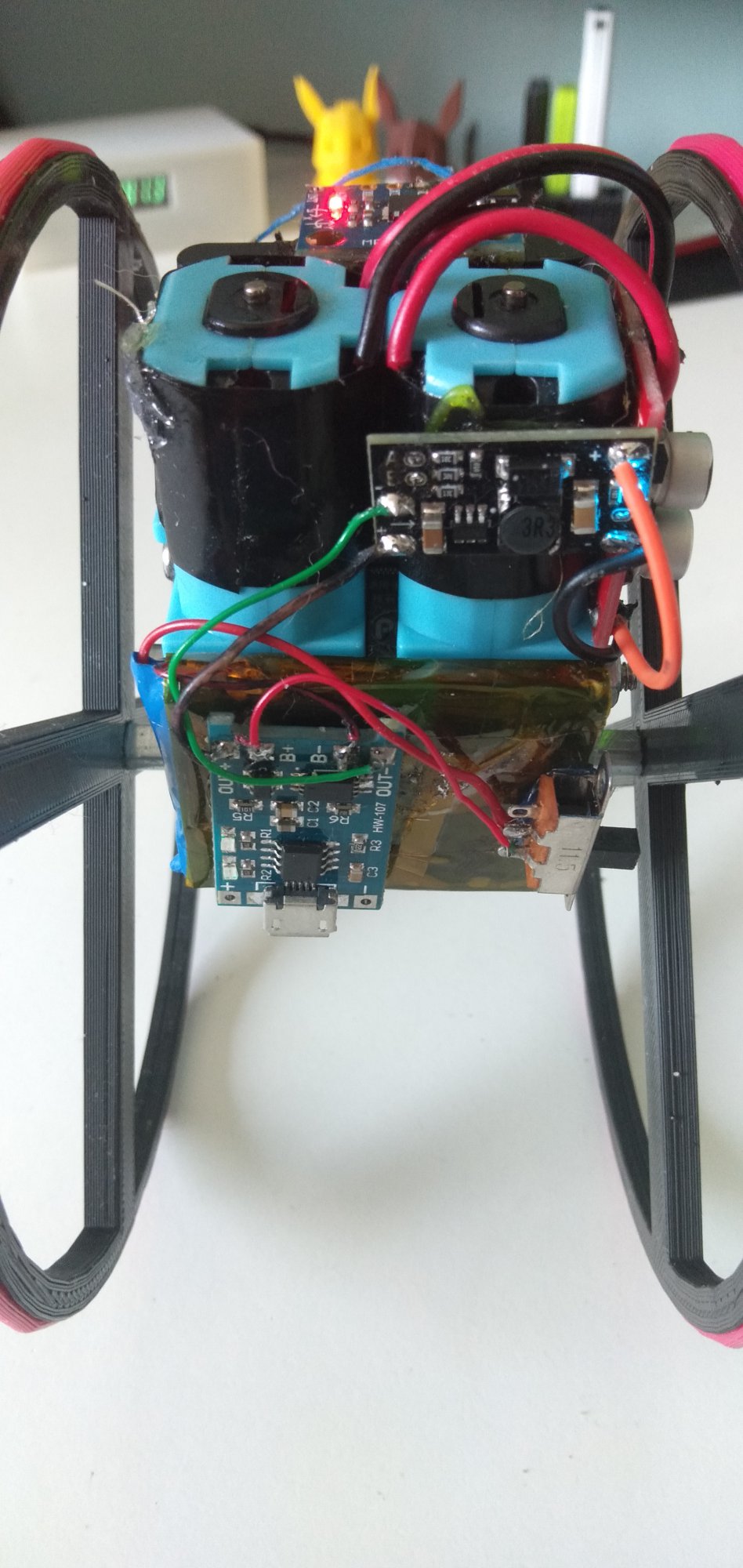

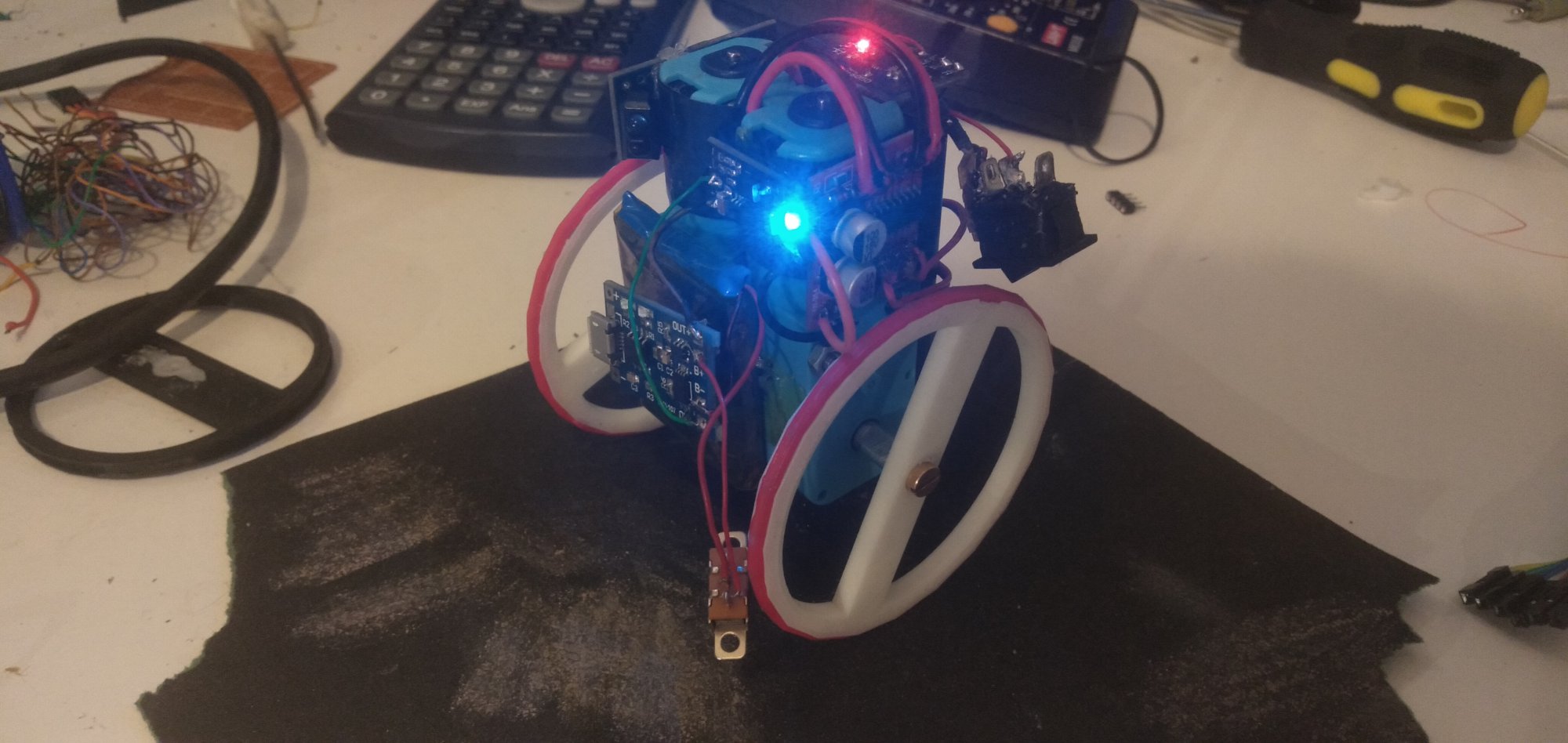

Zacząłem czytać projekty podobnych robotów. Dużo z nich wywnioskowałem. Przede wszystkim - kilka faktów o naturze robotów balansujących. Są one bardzo dobrym przykładem odwrotnego wahadła - tak samo działa np. balansowanie kija na palcu. Tam, gdzie kij upada - tam dajemy palec, zapobiegamy upadnięciu. Jako że potrafimy kojarzyć kilka zmysłów, i analizować to co z nich odbieramy, bez problemu dobieramy prędkość palca. Brak regulatora (tak jak było z robotem) skutkowałby tym, że palec przesuwalibyśmy z maksymalną prędkością w te i we wte - kij by się przewrócił. Robotowi zatem brakowało takiego regulatora, który by regulował prędkość silników. Jako, że serwa nie mogłem już regulować, konstrukcję zmieniłem: wykorzystałem silniki z Botlandu, z przodu dałem akumulator z Nokii z logiką. Z tyłu - mniejszy akumulator Li-ion z TP4056, i przetwornicą step-up,  dla silników. Wydrukowałem kolejne koła, tym razem "opony" są z TPU:

Zmiana konstrukcji przyniosła jeszcze jedną, ważną zmianę. Dlaczego kij nam łatwiej balansować od długopisu? Z moich "doświadczeń", wywnioskowałem że im kij jest dłuższy, tym jego drugi koniec ma dłuższą drogę do przebycia. Daje nam to więcej czasu na zbalansowanie go. Poprzedni robot był krótki - ok. 30mm, co dawało bardzo mały czas na dojechanie na miejsce. (bardzo chciałbym dać obliczenia, ale nie mam pojęcia o momencie czy prędkości silników).

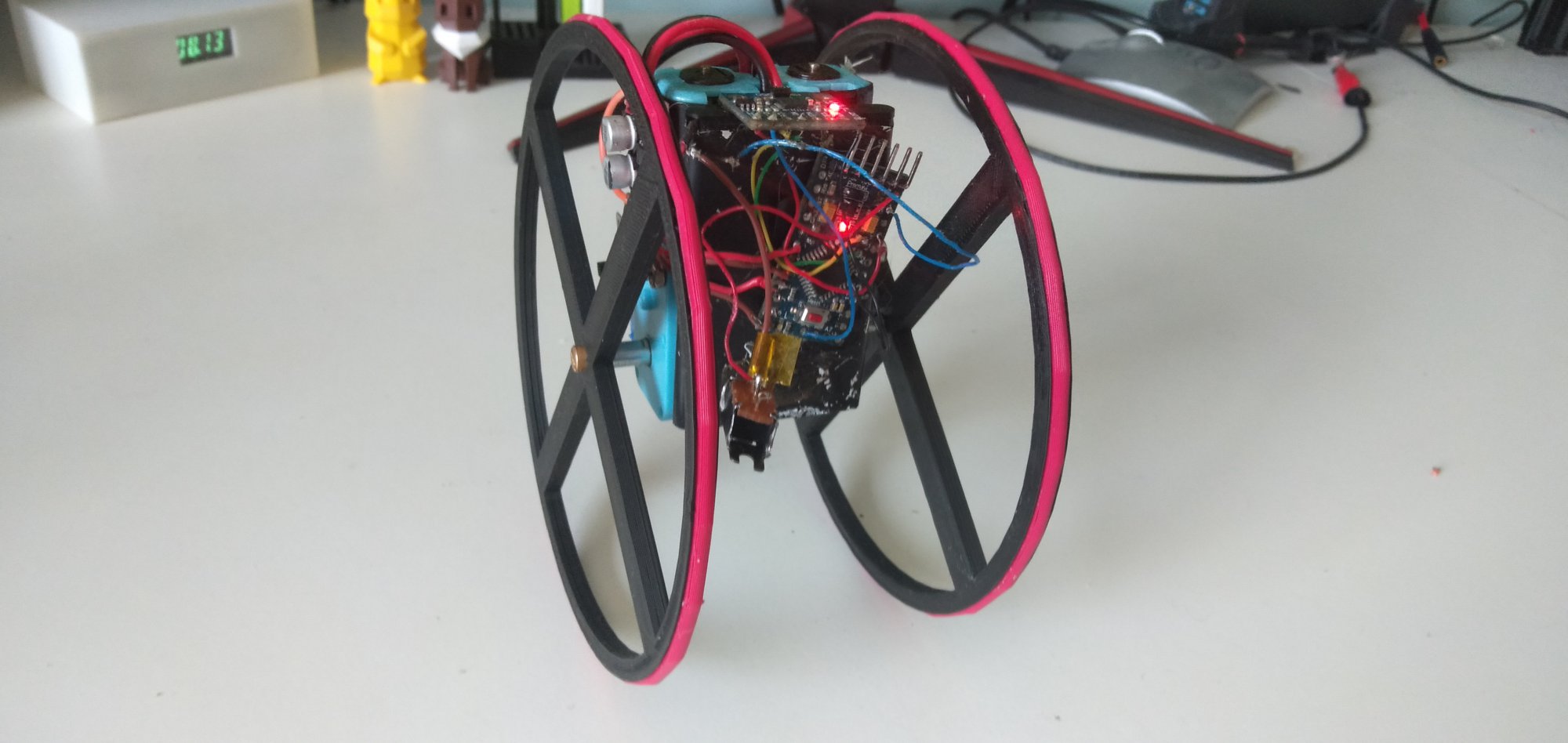

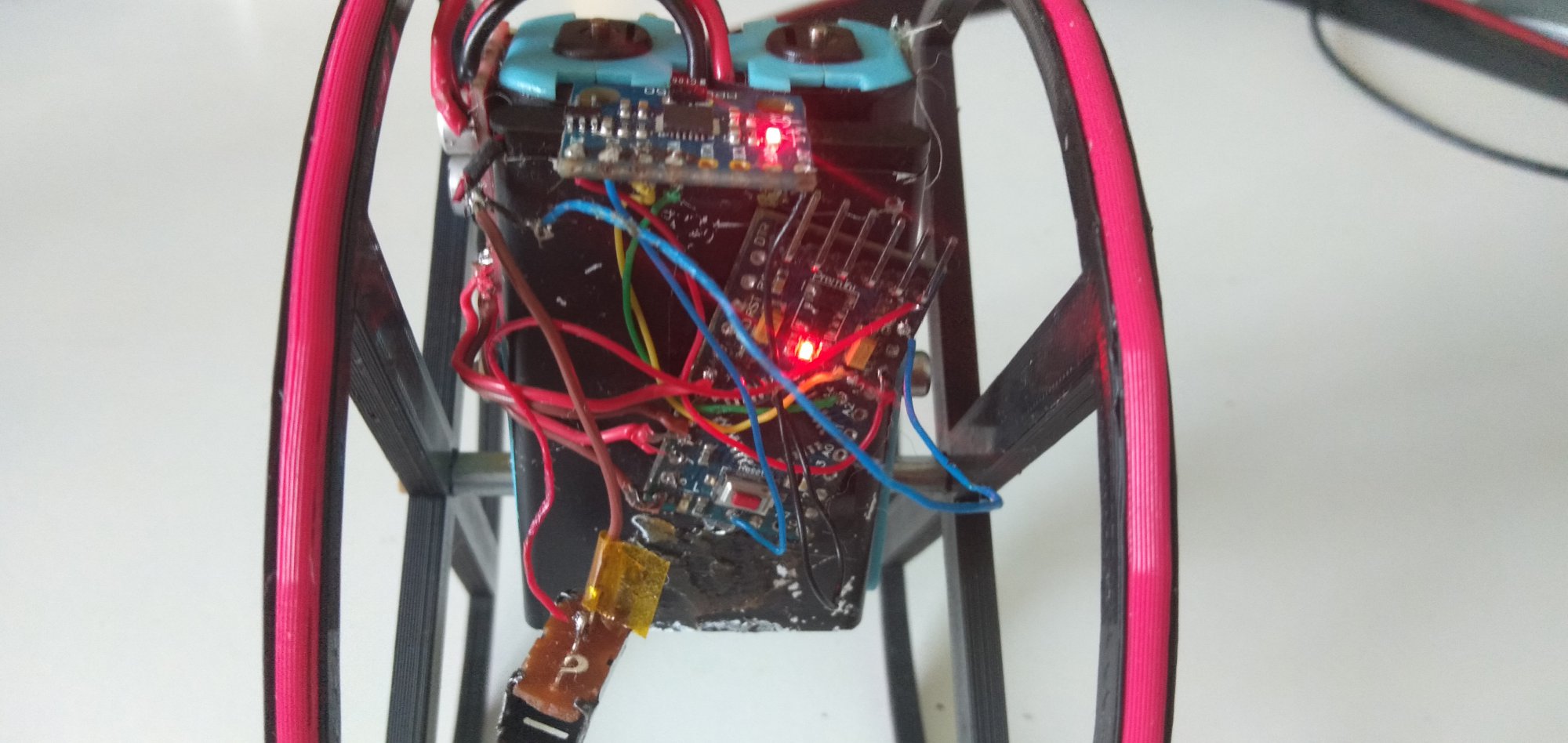

Kod lekko zmieniłem, dodałem obsługę mostka H. Zaimplementowałem regulator PID - proporcjonalno-całkująco-różniczkujący, co (na razie) nic mi nie mówi. Jak przeczytałem, jest to jeden z najpopularniejszych regulatorów w robotyce. Nawet po przeczytaniu tego artykułu, dalej za dużo mi się nie rozjaśniło - brakuje mi wiedzy. Dlatego zacząłem się "bawić", eksperymentując z różnymi wartościami poszczególnych członów. Robot mimo wszystko ZA NIC nie chciał się ustabilizować (przy lekkiej pomocy, coś mu się udało). Zauważyłem, że brakuje mu "pary". Dlatego zamiast bawić się z tą konstrukcją, wydrukowałem jeszcze większe koła, o promieniu samego robota. Dzięki większemu obwodowi, pokonujemy większą drogę w tym samym czasie (kosztem momentu - jak coś pokręciłem, dajcie znać w komentarzach). No i bardzo ważna rzecz, robot przestał upadać - po upadku zaczyna się toczyć. Wyłączyłem wszystkie człony, za wyjątkiem proporcjonalnego. Po kilkunastu minutach eksperymentów, robot osiągnął pozycję stabilną. Mogłem mu w końcu zrobić zdjęcia, kiedy jest włączony:

Po eksperymentowaniu z pozostałymi członami, wywnioskowałem, że:

• człon całkujący (D) próbuje "przewidzieć" ruch robota. Za dużo tego członu spowodowało, że robot cały się trząsł - po odpowiednim dobraniu, robot był w miarę stabilny.
• człon różniczkujący (I) zamiast w przyszłość, patrzy w przeszłość. Po odpowiednim dobraniu, zmalała ilość oscylacji potrzebnych do osiągnięcia stanu stabilnego.

Człon proporcjonalny akurat zrozumiałem "na sucho" - im większy błąd, tym większa moc podawana na silnik.

Napotkałem jednak jeden problem, który mnie przerósł...  napędy nie są jednakowe. Prawy napęd reaguje na dość małe napięcie i jest dokładny, ale lewy załącza się dopiero od pewnego progu, a wtedy pędzi dość szybko. Na to niestety nie wiem jak zaradzić, może w przyszłości coś będę jeszcze robił. Ważne, że robot spełnił swoje zadanie, bo całkiem dużo się dzięki niemu nauczyłem.
